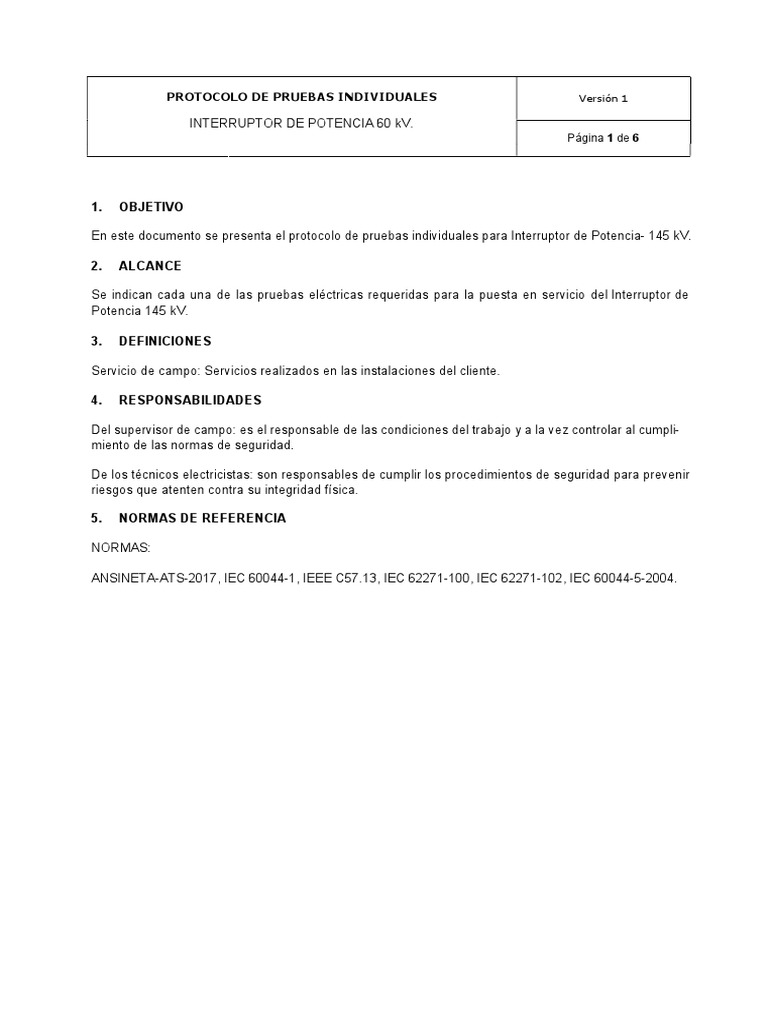

PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 1 de 6

1. OBJETIVO

En este documento se presenta el protocolo de pruebas individuales para Interruptor de Potencia- 145 kV.

2. ALCANCE

Se indican cada una de las pruebas eléctricas requeridas para la puesta en servicio del Interruptor de
Potencia 145 kV.

3. DEFINICIONES

Servicio de campo: Servicios realizados en las instalaciones del cliente.

4. RESPONSABILIDADES

Del supervisor de campo: es el responsable de las condiciones del trabajo y a la vez controlar al cumpli-
miento de las normas de seguridad.

De los técnicos electricistas: son responsables de cumplir los procedimientos de seguridad para prevenir
riesgos que atenten contra su integridad física.

5. NORMAS DE REFERENCIA

NORMAS:

ANSINETA-ATS-2017, IEC 60044-1, IEEE C57.13, IEC 62271-100, IEC 62271-102, IEC 60044-5-2004.
 PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 2 de 6

6. DESCRIPCIÓN TÉCNICA DEL INTERRUPTOR DE ALTA TENSION

Fabricante: Norma: Tipo:

TAG del Equipo: N.S.:

Tensión Nominal Ur (kV): Corriente Nominal In (A):

Tensión soportada al impulso tipo rayo Up (kV): Tensión soportada al impulso tipo maniobra Us (kV):

Factor de primer polo: Frecuencia (Hz):

Corriente nominal de ruptura en cortocircuito Isc (kA): Duración de corto circuito asignado tk (t):

Corriente nominal de ruptura de cable lc (A): Corriente nominal de ruptura de línea ll (A):

Número de polos: Número de cámaras por polo:

Secuencia nominal de maniobra: Presión nominal relativa de SF6 a +20°C :

Masa de carga de SF6/ polo m : Masa / Polo M :

Año de fabricación: Clase de temperatura:

7. INSPECCIÓN GENERAL

VERIFICACIONES PREVIAS DEL EQUIPO

Rellenar : C = Conforme, P = Pendiente o NA = No Aplica
ITEM VERIFICACIÓN DATOS
7.1 PARTES PRINCIPALES DEL INTERRUPTOR DE ALTA TENSION
7.1.1 Fases R S T

7.1.2 Placa de Identificación

7.1.3 Número de Serie

7.1.4 Estado de conexiones de caja de mando y maniobra

Estado de la porcelana aislante limpia y libre de material
7.1.5
extraño
7.1.6 Estado del galvanizado y pintura de la estructura soporte

7.1.7 Estado de los terminales de alta tensión

Montaje conforme a las instrucciones del catálogo de fa-
7.1.8
bricante.
Verificar el funcionamiento del densímetro de presión del
7.1.9
gas SF6
Verificar la presión de carga de SF6 según recomendación
7.1.10
del fabricante
7.1.11 Verificar la tensión de alimentación, control, motor y bobina

7.1.12 Mecanismo de accionamiento

7.1.13 Operación mecánica

7.1.14 Número de operaciones iniciales

7.1.15 Número de operaciones finales

 PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 3 de 6

8. PRUEBAS DEL INTERRUPTOR DE ALTA TENSIÓN

8.1 RESISTENCIA DE AISLAMIENTO

16.1.1. Datos Generales:

Fecha de Calibración
Instrumento Utilizado Fabricante / Modelo N° de Serie Inicio de Vi- Fin de Vi-
gencia gencia
Megohmetro Digital

Termohigrómetro

HR Inicial (%): T° Inicial (°C): Condiciones Ambientales:

Fecha de Prueba: Hora de Prueba:

HR Final (%): T° Final (°C):

16.1.2. Resultados de las Pruebas:

Criterio de Aceptación: Valor de resistencia de aislamiento ≥ 100GΩ; según ANSI/NETA ATS

2017 Tabla 100.1. Todas las medidas obtenidas serán referidas a 20°C.

Esquema 1: cámara 1 (C1) – Tierra

C1 Tensión de Resultado
R corregida a
vs. prueba (kVcc) x R medida (GΩ) R esperada (GΩ) (Cumple / No
20°C (GΩ)
Tierra 1min cumple)

Fase R 5 >100

Fase S 5 >100

Fase T 5 >100

Esquema 2: aislador soporte – Tierra

Aislador Tensión de Resultado

R corregida a
Soporte prueba (kVcc) x R medida (GΩ) R esperada (GΩ) (Cumple / No
20°C (GΩ)
vs. Tierra 1min cumple)

Fase R 5 >100

Fase S 5 >100

Fase T 5 >100

Reporte emitido por equipo digital: APLICA  NO APLICA 

Resultado de la Prueba: ACEPTABLE  NO ACEPTABLE 

Conclusiones: -------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------------------
 PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 4 de 6

8.2 RESISTENCIA DE CONTACTO PRINCIPAL

16.2.1. Datos Generales

Fecha de Calibración
Instrumento Utilizado Fabricante / Modelo N° de Serie Inicio de Vi- Fin de Vi-
gencia gencia
Analizador

Termo higrómetro

HR Inicial (%): T° Inicial (°C): Condiciones Ambientales:

Fecha de Prueba: Hora de Prueba:

HR Final (%): T° Final (°C):

16.2.2. Resultados de las Pruebas

Criterio de Aceptación: Desviación no mayor al 20% con respecto al valor obtenido en las prue-
bas FAT, según clausula 7.3, IEC 62271-100.

R esperada (uΩ) Resultado

I prueba I inyectada R Medida
Cámara (prueba de fá- (Cumple / No Cum-
(A) (A) (uΩ)
brica) ple)

Fase R 100 35

Fase S 100 29

Fase T 100 32

Reporte emitido por equipo digital: APLICA  NO APLICA 

Resultado de la Prueba: ACEPTABLE  NO ACEPTABLE 

Conclusiones: -------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------------------------
 PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 5 de 6

8.3 TIEMPOS DE OPERACIÓN Y SIMULTANEIDAD DEL INTERRUPTOR

16.3.1. Datos Generales

Fecha de Calibración
Instrumento Utilizado Fabricante / Modelo N° de Serie Inicio de Vi- Fin de Vi-
gencia gencia
Analizador

Termo higrómetro

HR Inicial (%): T° Inicial (°C): Condiciones Ambientales:

Fecha de Prueba: Hora de Prueba:

HR Final (%): T° Final (°C):

16.3.2. Resultados de las Pruebas

Criterio de Aceptación: Los valores de referencia de los tiempos de operación y las tolerancias,
serán tomados del protocolo FAT.
El tiempo de discrepancia entre polos para el cierre debe ser menor a un cuarto de ciclo (<1/4
ciclo) de la frecuencia y para la apertura deberá ser menor a un sexto de ciclo (<1/6 ciclo) de
acuerdo a la cláusula 5.101 de la norma IEC 62271-100.

Tiempos de operación (ms) Discrepancia

Resultado
Valor de tiempo de
Maniobra (Cumple /
esperado (ms) operación
Fase R Fase S Fase T No Cumple)
(Simultaneidad)

Cierre (C)

Apertura 1 (O1)

Apertura 2 (O2)

Cierre-apertura (C-O) O1

Cierre–apertura (C-O) O2

Apertura-0.3s-cierre O1

Apertura-0.3s-cierre O2

Reporte emitido por equipo digital: APLICA  NO APLICA 

Resultado de la Prueba: ACEPTABLE  NO ACEPTABLE 

Conclusiones: --------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
 PROTOCOLO DE PRUEBAS INDIVIDUALES Versión 1

INTERRUPTOR DE POTENCIA 60 kV.

Página 6 de 6

8.4 PRUEBAS FUNCIONALES DEL INTERRUPTOR

VERIFICACIONES PREVIAS DEL EQUIPO

Rellenar : C = Conforme, P = Pendiente o NA = No Aplica
ITEM VERIFICACIÓN DATOS
Fases R S T

8.4.1 Verificación de correcta operación: Mando Cierre

8.4.2 Verificación de correcta operación: Mando Apertura 1

8.4.3 Verificación de correcta operación: Mando Apertura 2

8.4.4 Otro (Verificaciones de disparos): _______________

8.4.5 Otro (Verificaciones de disparos): _______________

8.4.6 Otro (Verificaciones de disparos): _______________

8.4.7 Otro (Verificaciones de disparos): _______________

8.4.8 Otro (Verificaciones de disparos): _______________

8.4.9 Otro (Verificaciones de disparos): _______________

8.4.10 Otro (Verificaciones de disparos): _______________

8.5 RESPONSABILIDADES Y CONFORMIDAD

Cargo: Cargo:
Firma: Firma:

Nombre: Nombre:

Fecha: Fecha:

Cargo: Cargo:
Firma: Firma:

Nombre: Nombre:

Fecha: Fecha:
