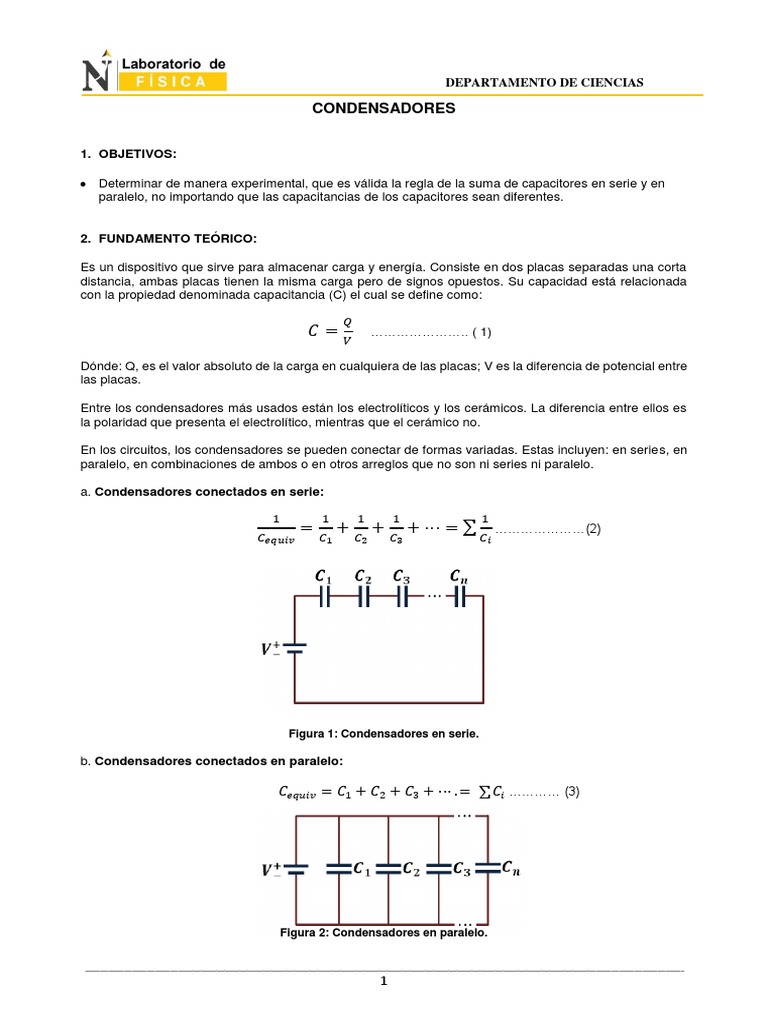

CONDENSADORES
1. OBJETIVOS:
Determinar de manera experimental, que es válida la regla de la suma de capacitores en serie y en
paralelo, no importando que las capacitancias de los capacitores sean diferentes.
2. FUNDAMENTO TEÓRICO:
Es un dispositivo que sirve para almacenar carga y energía. Consiste en dos placas separadas una corta
distancia, ambas placas tienen la misma carga pero de signos opuestos. Su capacidad está relacionada
con la propiedad denominada capacitancia (C) el cual se define como:
𝑄
𝐶= ………………….. ( 1)
𝑉
Dónde: Q, es el valor absoluto de la carga en cualquiera de las placas; V es la diferencia de potencial entre
las placas.
Entre los condensadores más usados están los electrolíticos y los cerámicos. La diferencia entre ellos es
la polaridad que presenta el electrolítico, mientras que el cerámico no.
En los circuitos, los condensadores se pueden conectar de formas variadas. Estas incluyen: en series, en
paralelo, en combinaciones de ambos o en otros arreglos que no son ni series ni paralelo.
a. Condensadores conectados en serie:
1 1 1 1 1
= + + +⋯=∑ …………………(2)
𝐶𝑒𝑞𝑢𝑖𝑣 𝐶1 𝐶2 𝐶3 𝐶𝑖
Figura 1: Condensadores en serie.
b. Condensadores conectados en paralelo:
𝐶𝑒𝑞𝑢𝑖𝑣 = 𝐶1 + 𝐶2 + 𝐶3 + ⋯ . = ∑ 𝐶𝑖 ………… (3)
Figura 2: Condensadores en paralelo.
1
DEPARTAMENTO DE CIENCIAS
3. PALABRAS CLAVE:
Electricidad, electrónica, componentes eléctricos, circuitos eléctricos, capacidad eléctrica,
condensadores eléctricos, capacitores, capacitancia, carga eléctrica.
4. ACTIVIDAD VIRTUAL
En el siguiente enlace de Apps de Física (de Walter Fendt / M.A. Gómez García) realizaremos la
actividad virtual propuesta:
[Link]
En esta aplicación se puede visualizar un circuito en CA con diferentes elementos como son resistores,
inductancias y capacitores, pudiendo colocarlas en diferentes disposiciones (serie/paralelo). Se
muestran el esquema del circuito, los valores del voltaje CA, la corriente y las características de la
impedancia.
Los controles de esta aplicación son:
Los controles de la Fuente de voltaje alterno: el Voltaje (en V) y la Frecuencia (en Hz).
El control desplegable para seleccionar el Componente (Resistor, Inductor, Capacitor) con su
control para ingresar el valor del componente con sus unidades respectivas (Ω, H, µF).
El botón Sustituir cuando se realizan cambios para agregar los componentes.
El botón Agregar (en serie) para agregar algún componente en serie en el circuito.
El botón para Agregar (en paralelo) para agregar algún componente en paralelo en el circuito.
El botón Eliminar para eliminar algún componente seleccionado (el componente seleccionado es el
que aparece en el recuadro de color naranja).
Los controles opcionales para visualizar los Medidores: Voltaje y Amperaje haciendo check en cada
uno de ellos (los valores que se muestran son del componente seleccionado en el recuadro naranja).
Se visualiza en el panel principal el esquema del circuito y en la parte inferior los valores del Voltaje,
Amperaje, Impedancia compleja, Impedancia y Ángulo de fase.
ACTIVIDAD 1: Capacitores en serie
Hacer click en el control desplegable Componente y seleccionar Capacitor, luego en el valor de la
Capacitancia ingresar 10,00 en µF
Hacer click en el botón Sustituir para que el componente aparezca en el circuito. Se mostrará el
Capacitor (condensador) en el panel principal. Este será el capacitor C1
Hacer click en el botón Agregar (en serie) para agregar un Capacitor (condensador). Se agregará un
capacitor mas al circuito en serie.
2
DEPARTAMENTO DE CIENCIAS
En el valor Capacitancia, ingresar 12 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C2
Hacer click en el botón Agregar (en serie) para agregar un Capacitor más (condensador). Se
agregará un nuevo capacitor al circuito en serie.
En el valor Capacitancia, ingresar 22 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C3
Anotar los valores en la tabla 1 de cada capacitor y los valores del voltaje y la corriente del último de
los condensadores C3.
Tabla 1: Circuito de capacitores en serie
C C (µF) V (V) A (A)
C1 10 5.25 0.0165
C2 12 4.37 0.0165
C3 22 2.38 0.0165
ACTIVIDAD 2: Capacitores en paralelo
Hacer click en el control desplegable Componente y seleccionar Capacitor, luego en el valor de la
Capacitancia ingresar 10,00 en µF
Hacer click en el botón Sustituir para que el componente aparezca en el circuito. Se mostrará el
Capacitor (condensador) en el panel principal. Este será el capacitor C1
Hacer click en el botón Agregar (en paralelo) para agregar un Capacitor (condensador). Se agregará
un capacitor más al circuito en paralelo.
En el valor Capacitancia, ingresar 12 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C2
Hacer click en el botón Agregar (en paralelo) para agregar un Capacitor más (condensador). Se
agregará un nuevo capacitor al circuito en paralelo.
En el valor Capacitancia, ingresar 22 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C3
Anotar los valores en la tabla 2 de cada capacitor y los valores del voltaje y la corriente del último de
los condensadores C3.
Tabla 2: Circuito de capacitores en paralelo
C C (µF) V (V) A (A)
C1 10 12 0.0377
C2 12 12 0.0452
C3 22 12 0.0829
ACTIVIDAD 3: Capacitores en circuito mixto
Hacer click en el control desplegable Componente y seleccionar Capacitor, luego en el valor de la
Capacitancia ingresar 10,00 en µF
3
DEPARTAMENTO DE CIENCIAS
Hacer click en el botón Sustituir para que el componente aparezca en el circuito. Se mostrará el
Capacitor (condensador) en el panel principal. Este será el capacitor C1
Hacer click en el botón Agregar (en serie) para agregar un Capacitor (condensador). Se agregará un
capacitor más al circuito.
En el valor Capacitancia, ingresar 12 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C2
Hacer click en el botón Agregar (en paralelo) para agregar un Capacitor más (condensador). Se
agregará un nuevo capacitor al circuito.
En el valor Capacitancia, ingresar 22 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C3
Hacer click en el botón Agregar (en paralelo) para agregar un Capacitor más (condensador). Se
agregará un nuevo capacitor al circuito.
En el valor Capacitancia, ingresar 10 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C4
Hacer click en el botón Agregar (en serie) para agregar un Capacitor más (condensador). Se
agregará un nuevo capacitor al circuito.
En el valor Capacitancia, ingresar 12 µF y luego en el botón Sustituir para que se actualice el valor
del último capacitor agregado. Este será el capacitor C5
Anotar los valores en la tabla 3 de cada capacitor y los valores del voltaje y la corriente del último de
los condensadores C5.
Tabla 3: Circuito de capacitores mixto
C C (µF) V (V) A (A)
C1 10 9.57 0.0301
C2 12 2.43 0.00915
C3 22 2.43 0.0168
C4 10 1.32 0.00416
C5 12 1.10 0.00416
5. PROCESAMIENTO DE DATOS
Realizar el cálculo para determinar el capacitor equivalente CEqui de cada circuito realizado. Anotar los
resultados en la tabla 4:
Tabla 4: Valores de los condensadores equivalentes de cada circuito.
Circuito serie Circuito paralelo Circuito mixto
CEqui (μF) 4,37 44 32.27
6. RESULTADOS:
Escribe los valores de los condensadores equivalentes CEqui de cada circuito realizado:
CEqui: ________4.37_______ μF
CEqui: ______44_________ μF
CEqui: ______32.27_________ μF
4
DEPARTAMENTO DE CIENCIAS
7. CUESTIONARIO:
7.1. ¿En qué medida influyen las conexiones en un circuito eléctrico?
Estas influyen en la medida de una conexión en paralelo o en serie, o cuando ambas se combinan estas se
llaman conexiones mixtas, las conexiones en serie estas se colocan en línea una a continuación de otras, y
conexión en paralelo esta es cuando los elementos se disponen en ramas separadas, formando diferentes
caminos para el paso de la corriente.
7.2. ¿Qué pasaría si alguno de los condensadores no se conecta de forma adecuada intercambiando su
polaridad?
Si la polaridad de la batería se invierte (intercambiando los terminales positivos y negativos), será medido
un voltaje negativo.
7.2. ¿Cuál es el propósito de disponer de los condensadores ya sea en serie o en paralelo?
El propósito de los condensadores en paralelo significa que todas las terminales positivas están conectadas a
un punto y las terminales negativas están conectadas a otro punto. El voltaje (VC) conectado a todos
los condensadores en paralelo tendrá el mismo voltaje en común a la fuente de suministro.
Por otro lado, las conexiones en serie, la carga es la misma en cada capacitor y la suma de los voltajes es
el voltaje total del sistema. El voltaje en cada capacitor permanece constante y es igual
al voltaje al voltaje total aplicado.
8. CONCLUSIONES:
Se pudo diferenciar entre los distintos tipos de conectores
Los capacitores en serie su voltaje es constante
De acuerdo con los software aplicado se logro apreciar el voltaje y amperaje ya sea en serie o
paraleo
REFERENCIAS BIBLIOGRÁFICAS:
o Raymond A. Serway; Física Tomo I; Editorial McGraw–Hill.
o Tipler Mosca; Física para la ciencia y la tecnología Vol. I; Editorial Reverte.
o Miguel Ángel Hidalgo Moreno; Laboratorio de Física; Editorial PEARSON EDUCACIÓN.
o [Link]
