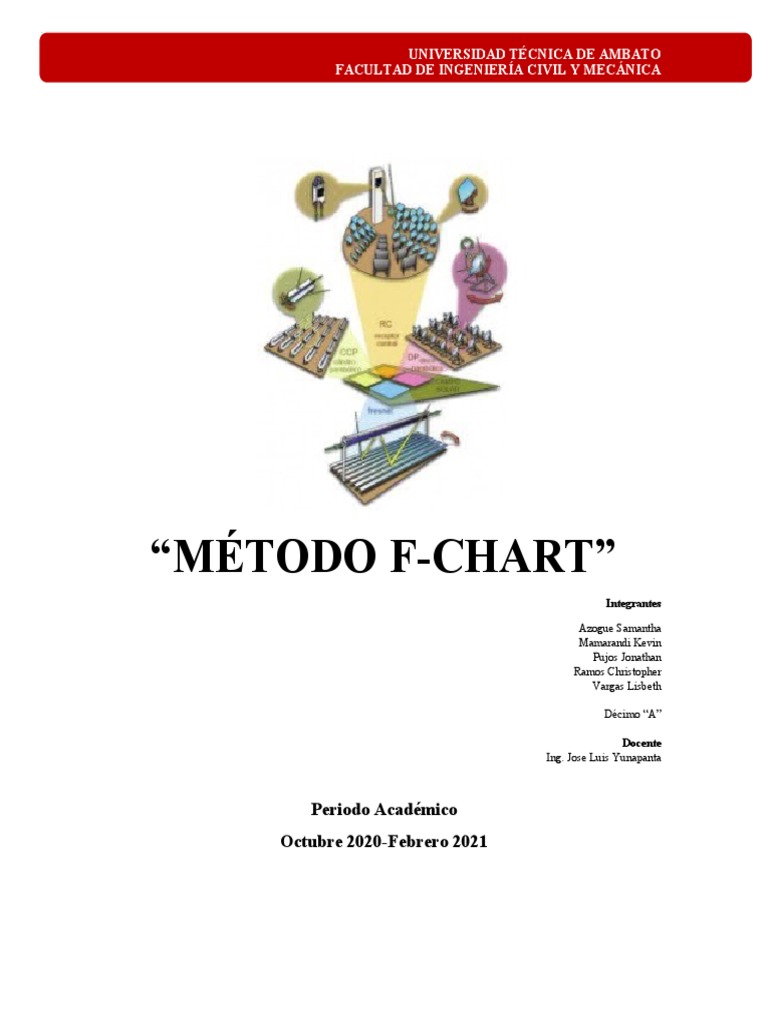

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

“MÉTODO F-CHART”
Integrantes

Azogue Samantha
Mamarandi Kevin
Pujos Jonathan
Ramos Christopher
Vargas Lisbeth

Décimo “A”

Docente
Ing. Jose Luis Yunapanta

Periodo Académico
Octubre 2020-Febrero 2021
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

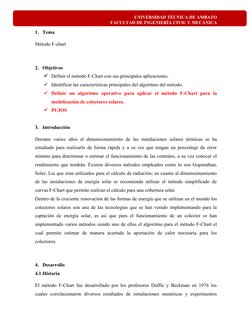

1. Tema

Método F-chart

2. Objetivos
 Definir el método F-Chart con sus principales aplicaciones.
 Identificar las características principales del algoritmo del método.
 Definir un algoritmo operativo para aplicar el método F-Chart para la
modelización de colectores solares.
 PUJOS

3. Introducción

Durante varios años el dimensionamiento de las instalaciones solares térmicas se ha

estudiado para realizarlo de forma rápida y a su vez que tengan un porcentaje de error
mínimo para determinar o estimar el funcionamiento de las centrales, a su vez conocer el
rendimiento que tendrán. Existen diversos métodos empleados como lo son Gopinathan,
Soler, Liu que eran utilizados para el cálculo de radiación; en cuanto al dimensionamiento
de las instalaciones de energía solar se recomienda utilizar el método simplificado de
curvas F-Chart que permite realizar el cálculo para una cobertura solar.
Dentro de la creciente renovación de las formas de energía que se utilizan en el mundo los
colectores solares son una de las tecnologías que se han venido implementando para la
captación de energía solar, es así que para el funcionamiento de un colector se han
implementado varios métodos siendo uno de ellos el algoritmo para el método F-Chart el
cual permite estimar de manera acertada la aportación de calor necesaria para los
colectores.

4. Desarrollo
4.1 Historia

El método F-Chart fue desarrollado por los profesores Duffie y Beckman en 1976 los
cuales correlacionaron diversos resultados de simulaciones numéricas y experimentos
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

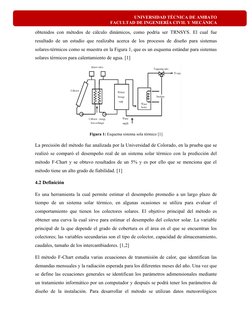

obtenidos con métodos de cálculo dinámicos, como podría ser TRNSYS. El cual fue
resultado de un estudio que realizaba acerca de los procesos de diseño para sistemas
solares-térmicos como se muestra en la Figura 1, que es un esquema estándar para sistemas
solares térmicos para calentamiento de agua. [1]

Figura 1: Esquema sistema sola térmico [1]

La precisión del método fue analizada por la Universidad de Colorado, en la prueba que se
realizó se comparó el desempeño real de un sistema solar térmico con la predicción del
método F-Chart y se obtuvo resultados de un 5% y es por ello que se menciona que el
método tiene un alto grado de fiabilidad. [1]

4.2 Definición

Es una herramienta la cual permite estimar el desempeño promedio a un largo plazo de

tiempo de un sistema solar térmico, en algunas ocasiones se utiliza para evaluar el
comportamiento que tienen los colectores solares. El objetivo principal del método es
obtener una curva la cual sirve para estimar el desempeño del colector solar. La variable
principal de la que depende el grado de cobertura es el área en el que se encuentran los
colectores; las variables secundarias son el tipo de colector, capacidad de almacenamiento,
caudales, tamaño de los intercambiadores. [1,2]

El método F-Chart estudia varias ecuaciones de transmisión de calor, que identifican las
demandas mensuales y la radiación esperada para los diferentes meses del año. Una vez que
se define las ecuaciones generales se identifican los parámetros adimensionales mediante
un tratamiento informático por un computador y después se podrá tener los parámetros de
diseño de la instalación. Para desarrollar el método se utilizan datos meteorológicos
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

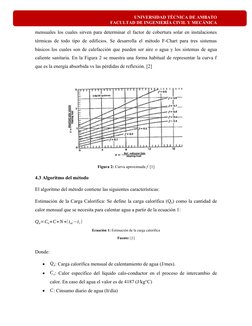

mensuales los cuales sirven para determinar el factor de cobertura solar en instalaciones
térmicas de todo tipo de edificios. Se desarrolla el método F-Chart para tres sistemas
básicos los cuales son de calefacción que pueden ser aire o agua y los sistemas de agua
caliente sanitaria. En la Figura 2 se muestra una forma habitual de representar la curva f
que es la energía absorbida vs las pérdidas de reflexión. [2]

Figura 2: Curva aproximada f [1]

4.3 Algoritmo del método

El algoritmo del método contiene las siguientes características:

Estimación de la Carga Calorífica: Se define la carga calorífica (Q a) como la cantidad de

calor mensual que se necesita para calentar agua a partir de la ecuación 1:

Qa=Ce∗C∗N∗( t ac −t r )
Ecuación 1: Estimación de la carga calorífica

Fuente: [1]

Donde:

 Q a: Carga calorífica mensual de calentamiento de agua (J/mes).

 C e: Calor específico del líquido calo-conductor en el proceso de intercambio de

calor. En caso del agua el valor es de 4187 (J/kg°C)
 C : Cinsumo diario de agua (lt/día)
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

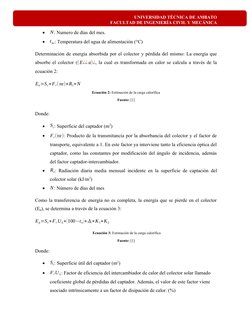

 N : Numero de días del mes.

 t ac: Temperatura del agua de alimentación (°C)

Determinación de energía absorbida por el colector y pérdida del mismo: La energía que
absorbe el colector (( E¿¿ a)¿, la cual es transformada en calor se calcula a través de la
ecuación 2:

Ea =S c∗F r (τα)∗R1∗N
Ecuación 2: Estimación de la carga calorífica

Fuente: [1]

Donde:

 Sc : Superficie del captador (m2)

 F r (τα ): Producto de la transmitancia por la absorbancia del colector y el factor de

transporte, equivalente a 1. En este factor ya interviene tanto la eficiencia óptica del
captador, como las constantes por modificación del ángulo de incidencia, además
del factor captador-intercambiador.
 R1: Radiación diaria media mensual incidente en la superficie de captación del
colector solar (kJ/m2)
 N : Número de días del mes

Como la transferencia de energía no es completa, la energía que se pierde en el colector

(Ep), se determina a través de la ecuación 3:

E p =S c∗F r U L∗( 100−t n )∗Δt∗K 1∗K 2

Ecuación 3: Estimación de la carga calorífica

Fuente: [1]

Donde:

 Sc : Superficie útil del captador (m2)

 F r U L: Factor de eficiencia del intercambiador de calor del colector solar llamado

coeficiente global de pérdidas del captador. Además, el valor de este factor viene
asociado intrínsicamente a un factor de disipación de calor. (%)
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

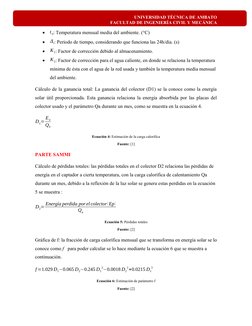

 t n: Temperatura mensual media del ambiente. (°C)

 Δ t : Período de tiempo, considerando que funciona las 24h/día. (s)

 K 1: Factor de corrección debido al almacenamiento.

 K 2: Factor de corrección para el agua caliente, en donde se relaciona la temperatura

mínima de ésta con el agua de la red usada y también la temperatura media mensual
del ambiente.

Cálculo de la ganancia total: La ganancia del colector (D1) se la conoce como la energía
solar útil proporcionada. Esta ganancia relaciona la energía absorbida por las placas del
colector usado y el parámetro Qa durante un mes, como se muestra en la ecuación 4.

Ea
D 1=
Qa

Ecuación 4: Estimación de la carga calorífica

Fuente: [1]

PARTE SAMMI

Cálculo de pérdidas totales: las pérdidas totales en el colector D2 relaciona las pérdidas de
energía en el captador a cierta temperatura, con la carga calorífica de calentamiento Qa
durante un mes, debido a la reflexión de la luz solar se genera estas perdidas en la ecuación
5 se muestra :

Energía perdida por el colector ( Ep )

D 2=
Qa

Ecuación 5: Pérdidas totales

Fuente: [2]

Gráfica de f: la fracción de carga calorífica mensual que se transforma en energía solar se lo

conoce como f para poder calcular se lo hace mediante la ecuación 6 que se muestra a
continuación.

f =1.029 D1−0.065 D2−0.245 D12−0.0018 D22 +0.0215 D13

Ecuación 6: Estimación de parámetro f

Fuente: [2]
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

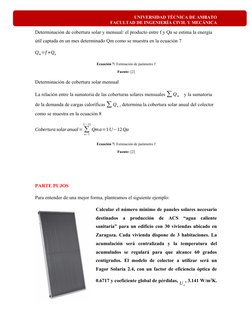

Determinación de cobertura solar y mensual: el producto entre f y Qa se estima la energía

útil captada en un mes determinado Qm como se muestra en la ecuación 7

Qm =f ∗Qa

Ecuación 7: Estimación de parámetro f

Fuente: [2]

Determinación de cobertura solar mensual

La relación entre la sumatoria de las coberturas solares mensuales ∑ Q m y la sumatoria

de la demanda de cargas caloríficas ∑ Q a , determina la cobertura solar anual del colector

como se muestra en la ecuación 8

U −12
Cobertura solar anual = ∑ Qm a=1 U−12 Qa
u−1

Ecuación 7: Estimación de parámetro f

Fuente: [2]

PARTE PUJOS

Para entender de una mejor forma, planteamos el siguiente ejemplo:

Calcular el número mínimo de paneles solares necesario

destinados a producción de ACS “agua caliente
sanitaria” para un edificio con 30 viviendas ubicado en
Zaragoza. Cada vivienda dispone de 3 habitaciones. La
acumulación será centralizada y la temperatura del
acumulados se regulará para que alcance 60 grados
centígrados. El modelo de colector a utilizar será un
Fagor Solaria 2.4, con un factor de eficiencia óptica de

0.6717 y coeficiente global de pérdidas, , 3.141 W/m2K.

Uo
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

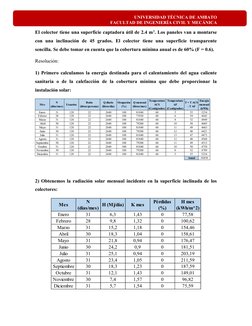

El colector tiene una superficie captadora útil de 2.4 m 2. Los paneles van a montarse
con una inclinación de 45 grados. El colector tiene una superficie transparente
sencilla. Se debe tomar en cuenta que la cobertura mínima anual es de 60% (F = 0.6).

Resolución:

1) Primero calculamos la energía destinada para el calentamiento del agua caliente

sanitaria o de la calefacción de la cobertura mínima que debe proporcionar la
instalación solar:

Temperatura Temperatura Energía

N Ratio Q diario Ocupación Q mensual T = T ACS
Mes Usuarios ACS AF mensual
(días/mes) (litros/persona) (litros/día) (%) (litros/mes) - T AF
(Centígrados) (Centígrados) (kWh)
Enero 31 120 22 2640 100 81840 60 5 55 5234
Febrero 28 120 22 2640 100 73920 60 6 54 4642
Marzo 31 120 22 2640 100 81840 60 8 52 4949
Abril 30 120 22 2640 100 79200 60 10 50 4605
Mayo 31 120 22 2640 100 81840 60 11 49 4663
Junio 30 120 22 2640 100 79200 60 12 48 4421
Julio 31 120 22 2640 100 81840 60 13 47 4473
Agosto 31 120 22 2640 100 81840 60 12 48 4568
Septiembre 30 120 22 2640 100 79200 60 11 49 4513
Octubre 31 120 22 2640 100 81840 60 10 50 4758
Noviembre 30 120 22 2640 100 79200 60 8 52 4789
Diciembre 31 120 22 2640 100 81840 60 5 55 5234
Anual 56850

2) Obtenemos la radiación solar mensual incidente en la superficie inclinada de los

colectores:

N Pérdidas H mes
Mes H (Mj/día) K mes
(días/mes) (%) (kWh/m^2)
Enero 31 6,3 1,43 0 77,58
Febrero 28 9,8 1,32 0 100,62
Marzo 31 15,2 1,18 0 154,46
Abril 30 18,3 1,04 0 158,61
Mayo 31 21,8 0,94 0 176,47
Junio 30 24,2 0,9 0 181,51
Julio 31 25,1 0,94 0 203,19
Agosto 31 23,4 1,05 0 211,59
Septiembre 30 18,3 1,23 0 187,59
Octubre 31 12,1 1,43 0 149,01
Noviembre 30 7,4 1,57 0 96,82
Diciembre 31 5,7 1,54 0 75,59
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

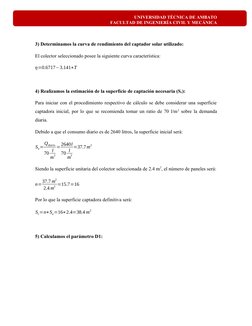

3) Determinamos la curva de rendimiento del captador solar utilizado:

El colector seleccionado posee la siguiente curva característica:

η=0.6717−3.141∗T

4) Realizamos la estimación de la superficie de captación necesaria (Sc):

Para iniciar con el procedimiento respectivo de cálculo se debe considerar una superficie
captadora inicial, por lo que se recomienda tomar un ratio de 70 l/m 2 sobre la demanda
diaria.

Debido a que el consumo diario es de 2640 litros, la superficie inicial será:

Qdiario 2640l
So = = =37.7 m2
l l
70 2 70 2
m m

Siendo la superficie unitaria del colector seleccionada de 2.4 m2, el número de paneles será:

37.7 m2
n= =15.7=16
2.4 m2

Por lo que la superficie captadora definitiva será:

Sc =n∗Su =16∗2.4=38.4 m 2

5) Calculamos el parámetro D1:

 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

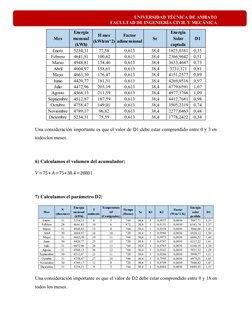

Energía Energía
H mes Factor
Mes mensual Sc Solar D1
(kWh/m^2) adimensional
(kWh) captada
Enero 5234,31 77,58 0,613 38,4 1825,0381 0,35
Febrero 4641,81 100,62 0,613 38,4 2366,9642 0,51
Marzo 4948,81 154,46 0,613 38,4 3633,4647 0,73
Abril 4604,97 158,61 0,613 38,4 3731,121 0,81
Mayo 4663,30 176,47 0,613 38,4 4151,2577 0,89
Junio 4420,77 181,51 0,613 38,4 4269,8516 0,97
Julio 4472,96 203,19 0,613 38,4 4779,6591 1,07
Agosto 4568,13 211,59 0,613 38,4 4977,3766 1,09
Septiembre 4512,87 187,59 0,613 38,4 4412,7681 0,98
Octubre 4758,47 149,01 0,613 38,4 3505,2319 0,74
Noviembre 4789,17 96,82 0,613 38,4 2277,6463 0,48
Diciembre 5234,31 75,59 0,613 38,4 1778,2422 0,34

Una consideración importante es que el valor de D1 debe estar comprendido entre 0 y 3 en

todos los meses.

6) Calculamos el volumen del acumulador:

V =75∗A=75∗38.4=2880 l

7) Calculamos el parámetro D2:

Energía Temperatura Energía

N T Tiempo Factor
Mes mensual AF Sc K1 K2 solar D2
(días/mes) ambiente (Horas) (W/m^2 K)
(kWh) (Centígrados) perdida
Enero 31 5234,31 8 5 744 38,4 1 0,9037 0,0030 7087,71 1,35
Febrero 28 4641,81 10 6 672 38,4 1 0,9151 0,0030 6341,74 1,37
Marzo 31 4948,81 13 8 744 38,4 1 0,9554 0,0030 7086,00 1,43
Abril 30 4604,97 16 10 720 38,4 1 0,9986 0,0030 6920,12 1,50
Mayo 31 4663,30 19 11 744 38,4 1 0,9973 0,0030 6886,52 1,48
Junio 30 4420,77 23 12 720 38,4 1 0,9787 0,0030 6217,22 1,41
Julio 31 4472,96 26 13 744 38,4 1 0,9765 0,0030 6160,18 1,38
Agosto 31 4568,13 26 12 744 38,4 1 0,9243 0,0030 5831,12 1,28
Septiembre 30 4512,87 23 11 720 38,4 1 0,9286 0,0030 5898,77 1,31
Octubre 31 4758,47 27 10 744 38,4 1 0,7995 0,0030 4975,21 1,05
Noviembre 30 4789,17 12 8 720 38,4 1 0,9709 0,0030 7048,82 1,47
Diciembre 31 5234,31 9 5 744 38,4 1 0,8881 0,0030 6889,93 1,32

Una consideración importante es que el valor de D2 debe estar comprendido entre 0 y 18 en

todos los meses.
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

8) Determinamos el coeficiente de cobertura mensual, f:

Mes D1 D2 f
Enero 0,349 1,354 0,245
Febrero 0,510 1,366 0,378
Marzo 0,734 1,432 0,543
Abril 0,810 1,503 0,591
Mayo 0,890 1,477 0,645
Junio 0,966 1,406 0,697
Julio 1,069 1,377 0,760
Agosto 1,090 1,276 0,778
Septiembre 0,978 1,307 0,710
Octubre 0,737 1,046 0,568
Noviembre 0,476 1,472 0,345
Diciembre 0,340 1,316 0,240

9) Valoramos la cobertura solar mensual:

Energía
Mes mensual f Q solar
(kWh)
Enero 5234,31 0,245 1283,41
Febrero 4641,81 0,378 1756,51
Marzo 4948,81 0,543 2685,03
Abril 4604,97 0,591 2720,24
Mayo 4663,30 0,645 3007,67
Junio 4420,77 0,697 3080,54
Julio 4472,96 0,760 3399,16
Agosto 4568,13 0,778 3554,44
Septiembre 4512,87 0,710 3204,76
Octubre 4758,47 0,568 2701,15
Noviembre 4789,17 0,345 1649,89
Diciembre 5234,31 0,240 1254,69
Anual 56849,87 Anual 30297,48

10) Finalmente realizamos una valoración de la cobertura solar anual, F:

 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

cobertura solar anual

F=
demanda anual

30297.48
F= =0.53=53 %
56849.87

Dado que obtuvimos una cobertura solar anual del 53%, concluimos que la cobertura
obtenida con 16 paneles no llega a satisfacer el valor mínimo establecido para este tipo de
edificio (60%). Por lo tanto, se procede a repetir el cálculo con diferentes valores de
superficie colectora.

Número de Superficie de Cobertura

colectores captación (m^2) solar anual
16 38,4 53%
18 43,2 58%
20 48 63%

Finalmente se decide realizar la instalación de 20 colectores del modelo anteriormente

dispuesto, obteniendo así una cobertura anual del 63%.

5. Conclusiones
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA

 El método F-Chart es utilizado para dimensionar y estimar el rendimiento de un sistema

solar térmico las tres principales aplicaciones en donde se utilizan es en calefacción que
pueden ser aire o agua y los sistemas de agua caliente sanitaria.
 Se concluyó que las características principales en las cuales trabaja el método F-Chart
son la aportación de calor total, las cargas térmicas y el rendimiento en un medio y
largo tiempo.
 SAMMY
 PUJOS

6. Recomendaciones
 Cuando se desee realizar un dimensionamiento adecuado se debe conocer todos los
parámetros adimensionales para estimar de forma correcta las ecuaciones matemáticas y
tener una mayor aproximación en lo que se refiere al comportamiento que tendrá en
sistema solar térmico en cuanto a la capacidad de producción.
 Se recomienda en caso de no conocer datos exactos para la utilización de las fórmulas
del logaritmo sed deberá realizar estimaciones no muy alejadas de la realidad.
 Al momento de realizar la aplicación del cálculo, se recomienda tener los datos
correctos y utilizar las fórmulas planteadas de forma correcta, con el fin de evitar
resultados incoherentes.
 SAMMY
 PUJOS

7. Bibliografía

[1] F. Obaco and J. Jaramillo, Sistemas solares-térmicos: algoritmo operativo para aplicar

el método F-Chart en la evaluación de colectores solares. Loja, 2010, pp. 2 - 4.

[2]CÁLCULO DE INSTALACIONES SOLARES TÉRMICAS. MÉTODO F-CHART.

Ecuador, pp.18-23
 UNIVERSIDAD TÉCNICA DE AMBATO
FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA
