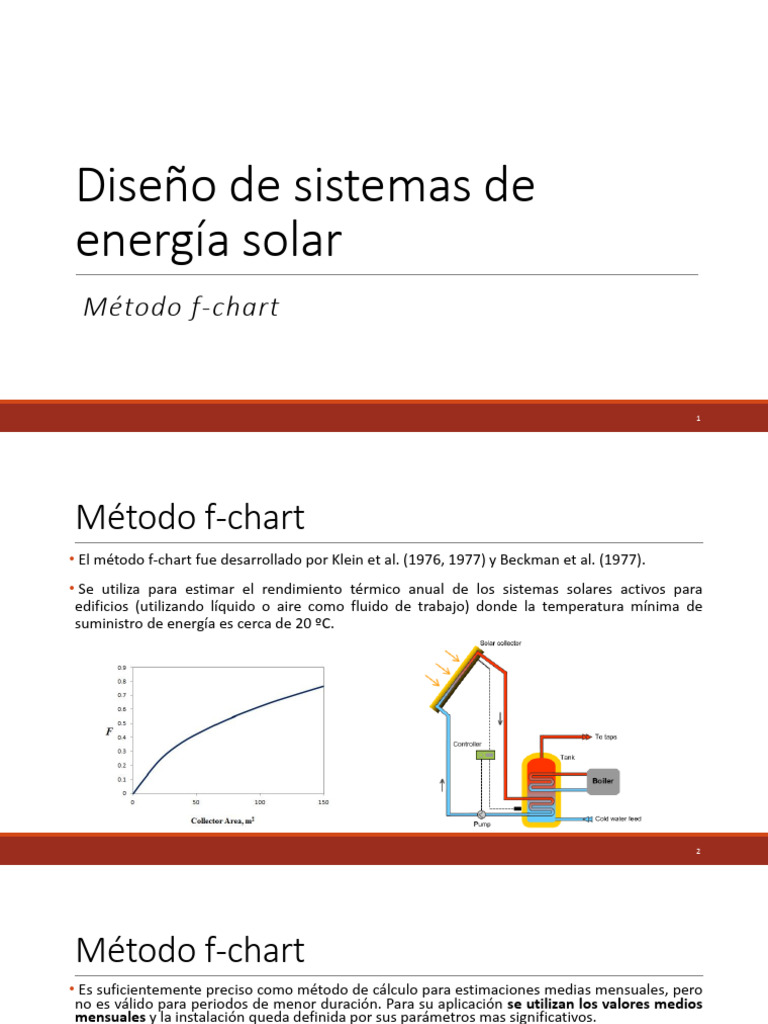

Diseño de sistemas de

energía solar
Método f-chart

1
Método f-chart
• El método f-chart fue desarrollado por Klein et al. (1976, 1977) y Beckman et al. (1977).
• Se utiliza para estimar el rendimiento térmico anual de los sistemas solares activos para
edificios (utilizando líquido o aire como fluido de trabajo) donde la temperatura mínima de
suministro de energía es cerca de 20 ºC.

2
Método f-chart
• Es suficientemente preciso como método de cálculo para estimaciones medias mensuales, pero
no es válido para periodos de menor duración. Para su aplicación se utilizan los valores medios
mensuales y la instalación queda definida por sus parámetros mas significativos.
• La ecuación empleada en este método es la siguiente:
Fracción solar anual
𝒇 = 𝟏. 𝟎𝟐𝟗𝒀 − 𝟎. 𝟎𝟔𝟓𝑿 − 𝟎. 𝟐𝟒𝟓𝒀𝟐 + 𝟎. 𝟎𝟎𝟏𝟖𝑿𝟐 + 𝟎. 𝟎𝟐𝟏𝟓𝒀𝟑 Cobertura solar anual

Donde:
Pérdidas térmicas

calor absorbido por el sistema 𝑄𝑎𝑏𝑠

Y= =
demanda de calor 𝑄𝐴𝐶𝑆 Pérdidas ópticas

Pérdidas térmicas

pérdidas de calor por el sistema 𝑄𝐿

X= =
demanda de calor 𝑄𝐴𝐶𝑆

3
Método f-chart
Secuencia para el cálculo del parámetro f (anual)

1. Determinar la carga energética para el calentamiento de agua destinada a la producción de

ACS o calefacción
2. Calcular la irradiación solar incidente en la superficie del colector
3. Calcular el parámetro X
4. Calcular el parámetro Y
5. Obtener la cobertura solar mensual
6. Calcular la cobertura solar anual

4
 Cálculo de la demanda ACS
• El consumo de ACS se da en función de los hábitos de cada consumidor en particular.
• La energía mensual necesaria para calentar el agua desde la temperatura a la que suministra la
red hasta la de consumo se determina como:

𝑄𝐴𝐶𝑆 = 𝑐𝑓 ∙ 𝐶 ∙ 𝑇𝐴𝐶𝑆 − 𝑇𝑟𝑒𝑑 ∙ 𝑛

Donde:
➢ 𝑐𝑓 : calor especifico del agua (4182 J/kg ºC)
➢ 𝐶: consumo diario total de ACS (L/dia)
➢ 𝑇𝐴𝐶𝑆 : temperatura del agua caliente sanitaria (ºC)
➢ 𝑇𝑟𝑒𝑑 : temperatura del agua de suministro de la red (ºC) (se puede considerar como 5 ºC debajo de 𝑇𝑎𝑚𝑏 )
➢ 𝑛: número de días

5
 Cálculo de la irradiación solar incidente
• Los datos de irradiación (J/m2 ) mensuales se pueden obtener a partir de bases de datos
experimentales de irradiancia solar (W/m2 ).

Hora Irradiación
800
(J/m2)
700 Hora Irradiancia
600
(W/m2) 12:00 416,282
IRRADIANCIA (W/M2)

500

400 12:00 693.8 12:10 413,500

300 x 600 12:20 409,140
12:10 689.3
200

100 12:20 681.9 12:30 402,960

0
0:00 6:00 12:00 18:00 0:00 12:30 671.6 Σ diaria
HORA
Σ mensual
Tiempo de muestreo: 10 min = 600 seg. (x 30 días)

6
7
 Cálculo del parámetro X
• El parámetro X expresa la relación entre las pérdidas de energía en el colector para una
determinada temperatura y la energía necesaria durante un mes (demanda).

𝑄𝐿
𝑋=
𝑄𝐴𝐶𝑆
𝐹𝑅′
• 𝑄𝐿 = 𝐹𝑅 𝑈𝐿 ∙ ∙ 100 − 𝑇ത𝑎𝑚𝑏 ∙ ∆𝑡 ∙ 𝐴𝑐
𝐹𝑅
Donde:
➢ 𝐴𝑐 : superficie total de los colectores (𝑚2 )
➢ 𝑇ത𝑎𝑚𝑏 : temperatura media mensual del ambiente durante las horas
➢ 𝐹𝑅 𝑈𝐿 : pendiente de la curva característica del colector de Sol (ºC)
(coeficiente global de perdidas del colector)
➢ ∆𝑡: periodo de tiempo mensual considerado en segundos (s)
➢ 𝐹𝑅′ /𝐹𝑅 : factor de corrección del conjunto colector-
intercambiador (se recomienda tomar el valor de 0.95)

8
Obtención de 𝐹𝑅 ∙ 𝑈𝐿
• El factor de eficiencia global FR es un factor que se introduce para poder calcular la energía útil
de un colector en función de la temperatura del fluido, en lugar de la temperatura de la placa
absorbedora, difícil de obtener.

• Los valores de FR ∙ UL vienen

dados por el fabricante del
colector y se obtienen en los
ensayos que se realizan para
su homologación.

rendimiento típico para diferentes

tipos de colectores de placa plana

9
Cálculo del parámetro Y
• El parámetro Y expresa la relación entre la energía absorbida por la placa del colector solar y la
energía necesaria total (demanda) durante un mes.
𝑄𝑎𝑏𝑠
𝑌=
𝑄𝐴𝐶𝑆

• La energía absorbida por el colector viene dada por la siguiente expresión:

𝐹𝑅′ 𝜏𝛼
• 𝑄𝑎𝑏𝑠 = 𝐹𝑅 𝜏𝛼 𝑛∙ ∙ ∙ 𝐻 ∙ 𝑛 ∙ 𝐴𝑐
𝐹𝑅 𝜏𝛼 𝑛

10
 Cálculo del parámetro Y
Donde:
➢ 𝐴𝑐 : superficie total de los colectores (𝑚2 )
➢ 𝐻: irradiación solar diaria media mensual incidente (J/m2 día)
➢𝐹𝑅 𝜏𝛼 𝑛 : Factor de eficiencia óptica del colector. Corresponde a la ordenada en el origen de la curva característica del
colector.
𝜏𝛼
➢ : modificador del ángulo de incidencia. En general se puede considerar como constante.
𝜏𝛼 𝑛
➢ 0.96 (superficie sencilla, caso habitual)
➢ 0.94 (superficie transparente doble)

11
Cálculo de f (cobertura mensual y anual)
• La energía útil para cada mes viene dada por:

𝑄𝑢𝑡𝑖𝑙 = 𝑓 ∙ 𝑄𝐴𝐶𝑆

• El grado de cobertura anual se obtiene mediante la suma de la energía útil aportada y la energía
necesaria para todos los meses del año:

𝑎ñ𝑜
𝑄𝑢𝑡𝑖𝑙 σ12
1 𝑓𝑖 ∙ 𝑄𝐴𝐶𝑆,𝑖
𝐹 = 𝑎ñ𝑜 =
𝑄𝐴𝐶𝑆 σ12
1 𝑄𝐴𝐶𝑆,𝑖

12
Consideraciones del método f-chart
• Hay que considerar que se han realizado una serie de suposiciones para desarrollar la
correlación que calcula el grado de cobertura.
1. Se supone una temperatura única del agua en los depósitos acumuladores
2. No se considera útil la energía que tiene el agua por encima de la temperatura de consumo.
3. Considerar que los sistemas están bien construidos, con una distribución del flujo uniforme

Nota: El Método f-Chart sólo debería usarse para simulaciones anuales.

* La cobertura mensual no puede superar el 110 % para un mes, ni el 100 % para 3 meses.

13
Criterios de consumo ACS

14
