DISEÑO DE CIRCUITOS ELÉCTRICOS 3

claridad ciertas partes de las instalaciones eléctricas con el fin de tener

una aproximación visual cercana a la realidad y ejecutar las acciones
instrumentales necesarias para su construcción de manera eficaz.
Además, nos permiten ver, por ejemplo, los dos tubos que contienen
en su interior los cables: uno entra a la caja desde el lado izquierdo
y el otro sale de la misma y continúa su recorrido por la instalación.

Las proyecciones isométricas requieren que el dibujante tenga cierta

experiencia con los materiales reales con los que se trabaja, pues debe Caja de conexión
considerar sus características físicas específicas, para visualizar por estilo chalupa

anticipado el acomodo que tendrán dentro de la instalación eléctrica.

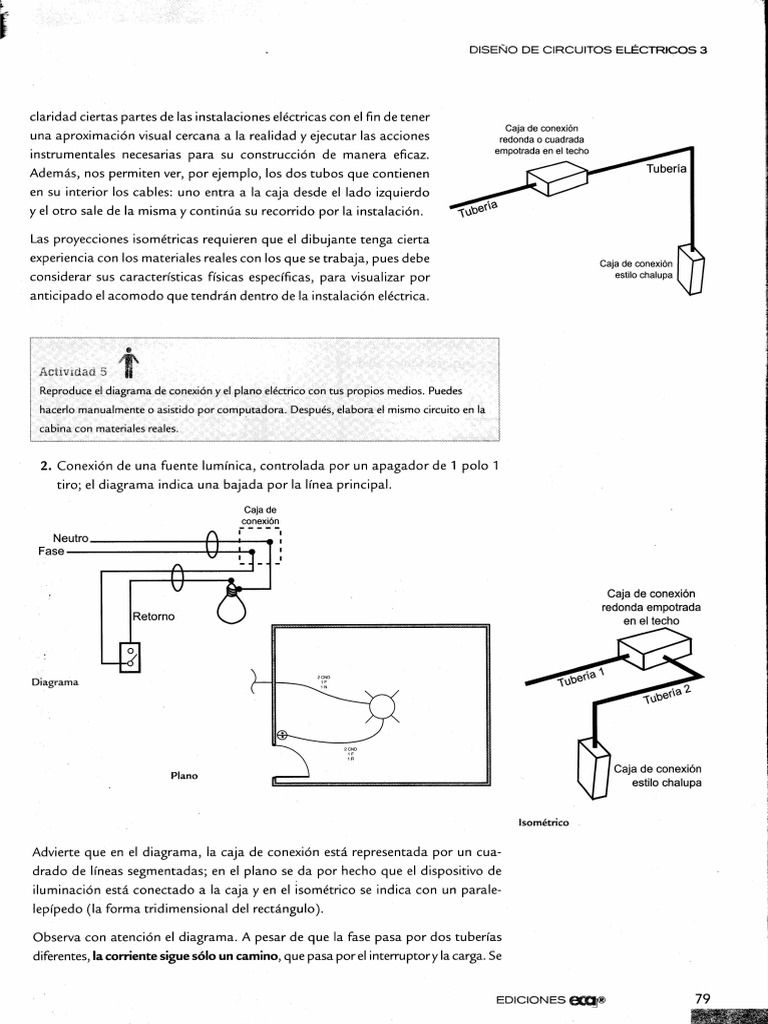

2. Conexión de una fuente lumínica, controlada por un apagador de 1 polo 1

tiro; el diagrama indica una bajada por la lín ea principal.
Caja de
conexión
Neutro--------+-lf--_.___
Fase-----------ot-r-.......

Caja de conexión
redonda empotrada
en el techo

Diagra ma

2CND
,,"
Caja de conexión
Plano
estilo chalupa

lsomét rico

Advierte que en el diagrama, la caja de conexión está representada por un cua-

drado de líneas segmentadas; en el plano se da por hecho que el dispositivo de
iluminación está conectado a la caja y en el isométrico se indica con un parale-
lepípedo (la form a tridimensiona l del rectángulo).

Observa con atención el diagrama. A pesar de que la fase pasa por dos tuberías
diferentes, la corriente sigue sólo un camino, que pasa por el interruptor y la carga. Se

EDICIONES ecq@ 79
•11 :1111
BLOQUE 111 INNOVACIÓN TÉCNICA Y DESARROLLO SUSTENTABLE

trata, por lo tanto, de un circuito en serie y seguirá las mismas Leyes y principios
de los circuitos en serie que estudiaste el curso anterior.

Actividad 6
·• Reproduce el diagr~m~ d~ conexión y el plano eléctrico con tus propios medios. Puedes··
hacerlo manualmente o computadora. Después, elabora el mis~o· circ~iHJ en la
' '
cabi[ia~con m~teria!e\~eales;

3. Conexión de un dispositivo de iluminación, controlado por un apagador de

1 polo 1 tiro y un contacto sencillo al extremo contrario del apagador. El
diagrama indica una bajada y la continuación de la línea: ingresa por el lado
izquierdo y sale por el derecho para continuar su recorrido por el espacio
arquitectónico aledaño.

1 :

········r::~-

'~º
"'"

""

Plano

Diagrama

Chalupa
Chalupa

lsométrico
En e l diagrama 3 el cable neutro
aparece representado con
Observa con atención el diagrama de este circuito. La fase llega a la caja de co-
líneas punteadas únicamente
por cuestiones pedagógicas. nexión y se divide para alimentar dos cargas: el foco y el contacto, es decir, la
En los diagramas siguientes no corriente circula por más de un camino, por lo que se trata de una conexión en
se hace tal distinción con el fin paralelo; o bien, el foco y el contacto están conectados en paralelo, y por ello
de que acostumbres tu vista a
responden a las Leyes y Principios de los circuitos paralelos estudiados en el curso
seguir por separado la ruta de
los diferentes conductores. anterior.

80 EDICIONES et.q@
 DISEÑO DE CIRCUITOS ELÉCTRICOS 3

ión y el plano eléctrico con tus orc>ritcls.1 1

1a11ne1nte,o·asi:st1c10 por computadora. Después,

4. Conexión de un dispositivo de iluminación controlado por un apagador de

1 tiro 1 polo, que se ubica junto a un contacto sencillo, ambos instalados en
la misma caja de conexión. El diagrama indica la bajada de la línea principal.

p
,c..,
"'"

Diagrama Plano

6)efinición

Chalupa
lsométrico

En este ti po d e conexión se unen dos dispositivos dife rentes -el interrupto r y la

toma- mediante un PUENTE.

EDICIO NES ecq@ 81

BLOQUE 111 INNOVACIÓN T É CNICA Y DESARRO LLO SUSTENTABLE

S. Conexión de un dispositivo de iluminación controlado por un apagador de

1 polo 1 tiro y un contacto sencillo. Variante donde la línea está tendida por
el piso.
---,
L

2 CND
1F

Plano
F N
Diagrama

Caja de conexión

Chalupa

lso métrico

Por tradición, las instalaciones eléctricas en México se cablean por los techos, pero
en algunos casos, sobre todo en construcciones modernas , la instalación puede
correr por los pisos. En estos casos, los circuitos son exactamente los mismos, como
puedes comprobarlo con el diagrama. Lo único que cambia, obviamente, es la
dirección de entrada del cable que alimenta las cargas: de abajo hacia arriba.
La variante se muestra con claridad en diagramas e isométricos, y en los planos se
identifica con una línea segmentada.

Reproduce el diagrama de conexi.ó n y el plano eléctrico con tus propios med ios. Puedes
hacerlo manualmente o asistido por computadora. Después, elabora el mismo circuito en
cabina con materiales reales.

EDICIONES e'. ~~
 DISEÑO DE CIRCUITOS ELÉCTRICOS 3

6. Conexión de dos dispositivos de iluminación, controlados por un apagador

de 1 polo 1 tiro, localizado junto a un contacto sencillo.

N~...,.""""~...-~~__,9-t .....__,-+-~~--~---.......-.-.....1~__,~
F.__,lrl--=-t-.....-..,,..........--1-....+~--~~-+--+-~......- -

-~

Diagrama
Plano

lsométricó

En este caso se muestra un circuito con tres dispositivos conectados en sene:

dos focos y una toma sencilla. Ambos focos están controlados por el mismo
apagador de 1 polo 1 tiro. Sigue la línea de retorno y verás que ambos focos
la comparten, y de hecho corre por la misma tubería ; esto no significa que el
cable sea continuo; en la práctica son varios segmentos de alambre de diferente
longitud unidos por amarres.

de conexión y el plano eléctrico con tus

o a,Sistido por computadora. uespLJes,

EDICIONES~ 83
m OQUE 111 INNOVACIÓN TÉCNICA Y DESARROLLO SUSTENTABLE

7. Conexión de un dispositivo de iluminación controlado por dos apagadores

de 1 polo 2 tiros (llamados también de 3 vías o de escalera), utilizando
puentes com~nes.

JCND
2P

3CND

"
2P

Diagrama
Plano

Este tipo de conexión es el que se utiliza en las escaleras de casas habitación con
dos pisos, con el fin de controlar el foco desde la planta baja y desde la planta
alta.

Como puedes observar, no importa que se crucen los puentes comunes, la opera-
ción es exactamente igual.

. ¡t, \. \
:~:;;::~;;el1!agr~ma de conexión y el plano eléctrico con tus propios medios. Puedes 1

hacerlo manualmente o asistido por computadora. Después, elabora el mismo circuito en la 1

1
cabina con materiales reales. .

8 . Conexión de un contacto sencillo y un dispositivo de iluminación controlado

por dos apagadores de 1 polo 2 tiros.

JCNO
2P
1R

2CNO
IF

4CND

"
IN
2P
Plano
Diagrama

En este caso, a la conexión de escalera se le añade una toma. Aunque no es una co-
nexión común, es posible que se presente la necesidad en ciertas casas habitación.

84 EDICIONES e::q¡@
 DISEÑO DE CIRCUITOS ELÉCTRICOS 3

Después,

9. Conexión de dos dispositivos de iluminación controlados por dos apaga-

dores de escalera (1 polo 2 tiros).

r------ ... -----

P1 R P1

Plano
Diagrama

Sigue el hilo de la fase y responde: ¿Los focos están conectados en sene o en

paralelo?

Este tipo de conexión suele aplicarse cuando el espacio de la escalera es amplio y

requiere más iluminación; o bien, en un pasillo para controlar las fuentes lumínicas
desde ambos extremos.

o asistido
matPr1a lf"' reales.

10.Conexión de dos dispositivos de iluminación controlados de la siguiente ma-

nera: F1 con un apagador sencillo; F2 por dos apagadores de escalera (1 polo
dos tiros).
N..,_t-__,,...-~.....--+-+-+-"-~~---.......~~~~-+-+-

p R p

Plano

Diagrama

EDICIONES ec.q¡@ 85
mOQllE • INNOVACIÓN TÉCNICA Y DESARROLLO SUSTENTABLE

Este tipo de conexión se presenta en las casas habitación al pie de la escalera,

cuando un apagador controla la iluminación del descanso (F2) y el otro la ilumi-
nación de un espacio cercano, pero diferente, como la sala o el comedor (F1 ) .

•
Actividad 151'
Reproduce el diagrama de conexión y el plano eléctrico con tus propios medios. Puedes
hacerlo manualmente o asistido por computadora. Después, elabora el mismo circuito en la
cabina con materiales reales.

11.Conexión básica de un dispositivo de iluminación controlado por dos in-

terruptores de escalera y uno de cuatro vías, también conocido como de paso.

N-------
F
3CND
2P

2CND
1F

2CND
1F

p p

p p
Diagrama Plano

La característica principal de un interruptor de cuatro vías es que siempre se coloca

entre dos apagadores de escalera; si se llega a colocar en un extremo, no funcionará.

Este tipo de conexiones se utiliza para abarcar espacios amplios dentro de la casa
habitación; por ejemplo, para controlar el encendido y apagado del foco de la
cochera desde la sala, una recámara y la cochera misma. De esta manera no es
necesario que el usuario se desplace hasta un apagador particular. Lo mismo puede
aplicarse a la iluminación del traspatio o el jardín.

Actividad 16 f
Reproduce el diagrama de conexión y el plano eléctrico con tus propios medios. Puedes
hacerlo manualmente o asistido por computadora. D~spués , elabora el mismo circuito en la
cabina con materiales reales.
