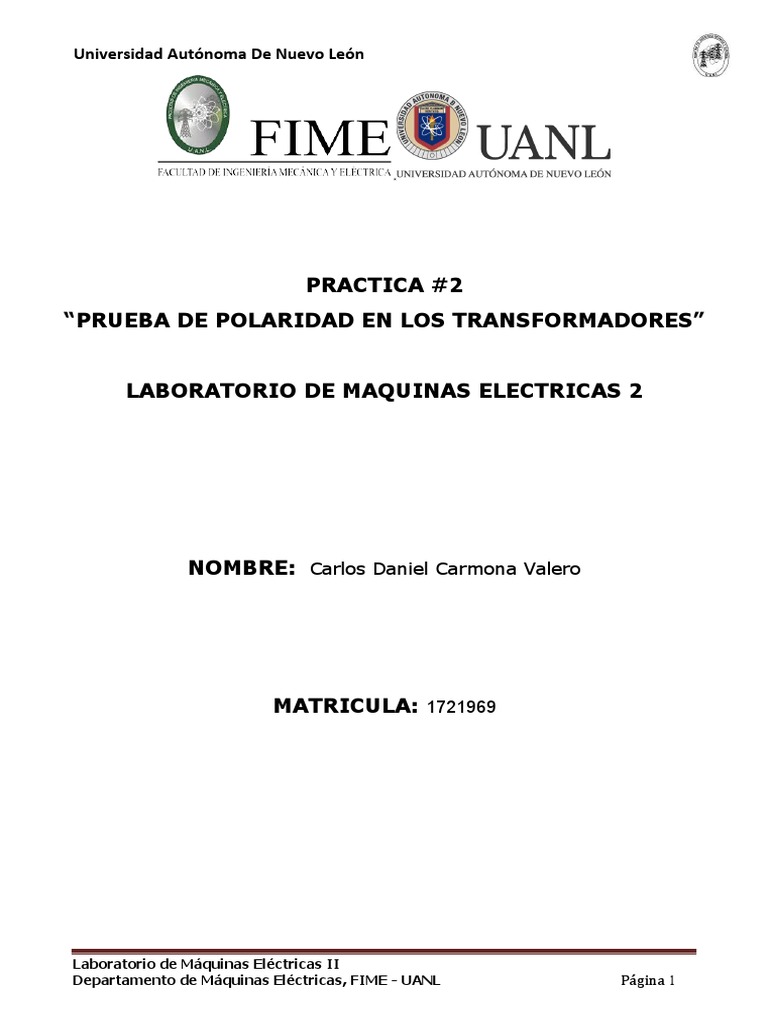

Universidad Autónoma De Nuevo León

PRACTICA #2
“PRUEBA DE POLARIDAD EN LOS TRANSFORMADORES”

LABORATORIO DE MAQUINAS ELECTRICAS 2

NOMBRE: Carlos Daniel Carmona Valero

MATRICULA: 1721969

Laboratorio de Máquinas Eléctricas II

Departamento de Máquinas Eléctricas, FIME - UANL Pá gina 1
Universidad Autónoma De Nuevo León

LABORATORIO DE MAQUINAS ELECTRICAS II

Práctica # 2

Prueba de Polaridad en los Transformadores

Objetivo: esta práctica de laboratorio tiene como objetivo para el alumno desarrollar las siguientes
competencias:

 Aplicar el procedimiento para la determinación de la Polaridad en Transformadores.

 Marcado de Terminales de las bobinas de un transformador según su Polaridad Relativa

Instantánea.

 Discutir las conexiones sustractiva y aditiva para Transformadores.

Material:

 Transformador Monofásico
 Voltímetro
 Terminales

Laboratorio de Máquinas Eléctricas II

Departamento de Máquinas Eléctricas, FIME - UANL Pá gina 2
Introducción
Los transformadores monofásicos o bien polifásicos, tienen marcados los terminales con un sistema
patrón que designa la POLARIDAD del transformador.
Para conectar los arrollamientos del mismo transformador en paralelo, o bien para interconectar dos
o más transformadores en paralelo, o bien para conectar transformadores monofásicos para
transformación polifásica de tensiones, es necesario conocer la designación de los terminales.

La marca de polaridad del transformador designa las direcciones relativas instantáneas de la

corriente en los terminales del transformador.
Los transformadores en cuanto a la polaridad se dividen en:
a) POLARIDAD ADITIVA:
Significa que los terminales de un mismo lado tienen subíndices diferentes (H1, X2; H2, X1).
Recordando que los subíndices se escogen de modo que cuando H1 es + con respecto a H2
simultáneamente X1 lo será respecto a X2 y las tensiones se suman.

H1 H2

X2 X1

b) POLARIDAD SUSTRACTIVA:
Cuando las terminales de un mismo lado poseen subíndices iguales (H1, X1; H2, X2), las
tensiones se restan.

H1 H2

X1 X2

Polaridad ADITIVA: VH y VX se suman.

Polaridad SUSTRACTIVA: VH y VX se restan.
Desarrollo:
1. Armar el siguiente Circuito.

2. Coloque la marca de polaridad en su terminal de referencia.

3. Aplique un voltaje de referencia al que llamaremos, Va.
Va = _ Volts
4. Observe el valor de Vm y registre: Vm= Volts

5. Obtenga conclusiones.

Vm > Va → Polaridad
Aditiva Vm< Va →
Polaridad Sustractiva
6. Tipo de Polaridad del transformador:

REPORTE:
1. ¿Qué entiende por Polaridad Relativa?
2. Comente la importancia de conocer la polaridad de un transformador
