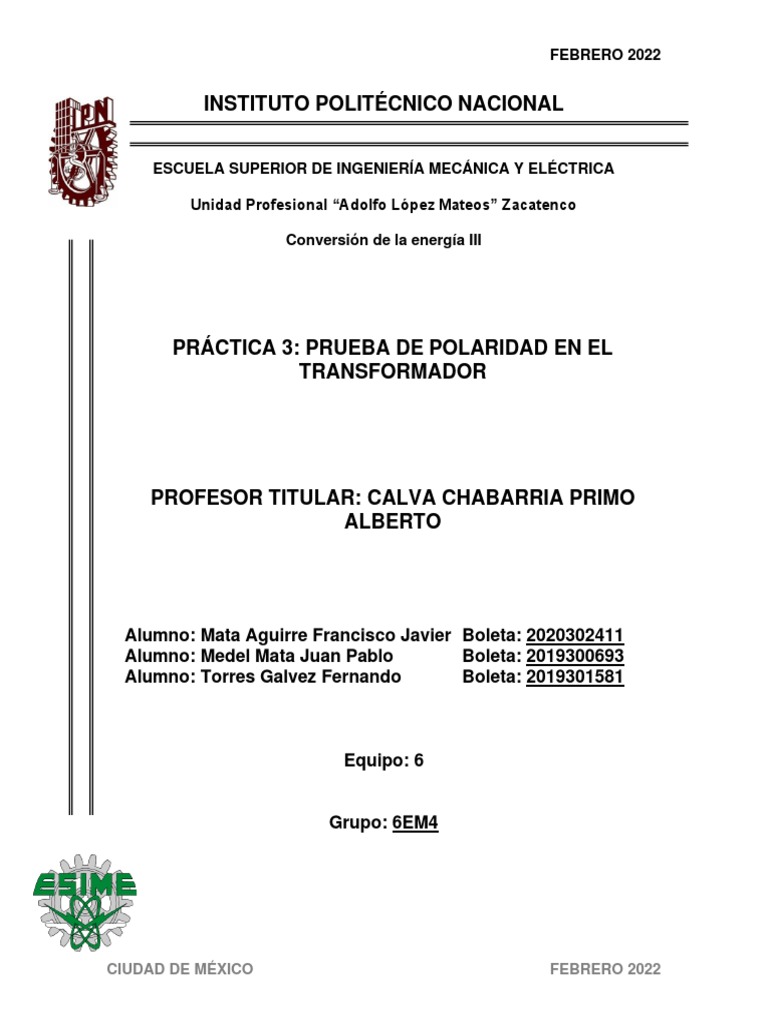

FEBRERO 2022

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA

Unidad Profesional “Adolfo López Mateos” Zacatenco

Conversión de la energía III

PRÁCTICA 3: PRUEBA DE POLARIDAD EN EL

TRANSFORMADOR

PROFESOR TITULAR: CALVA CHABARRIA PRIMO

ALBERTO

Alumno: Mata Aguirre Francisco Javier Boleta: 2020302411

Alumno: Medel Mata Juan Pablo Boleta: 2019300693
Alumno: Torres Galvez Fernando Boleta: 2019301581

Equipo: 6

Grupo: 6EM4

CIUDAD DE MÉXICO FEBRERO 2022

 FEBRERO 2022

ÍNDICE
1. Objetivos. .......................................................................................................1

2. Introducción. ..................................................................................................2

3. Norma. ............................................................................................................3

4. Equipo utilizado. ............................................................................................4

5. Diagrama Eléctrico ........................................................................................5

6. Diagrama Físico .............................................................................................6

7. Desarrollo. ......................................................................................................7

7.1 Métodos. ....................................................................................................... 7

7.1.1 Comparación con un transformador patrón: ......................................7

7.1.2 Impulso inductivo con corriente directa: ............................................7

7.1.3 Puente de relación. ...............................................................................8

7.2 Procedimiento............................................................................................... 8

8. Cuestionario. ................................................................................................10

9. Conclusiones. ..............................................................................................11

i
 1. Objetivos.
La prueba de polaridad tiene fundamental importancia para 3 propósitos.

• Determinar los sentidos de enrollamiento de las bobinas en un transformador.

• Determinar terminales para realizar conexiones en paralelo de

transformadores.

• Determinar cuándo se encuentra con una polaridad aditiva o sustractiva.

1
 2. Introducción.
La polaridad indica los polos positivos o negativos de los terminales del
transformador en un determinado instante.

Para un transformador monofásico, estos se marcan con H1, H2 en el primario y

X1, X2, X3 en el secundario. Si es trifásico se marca H1, H2, H3 en el primario y X1,
X2, X3, X0 en el secundario, siendo X0 el neutro.

Figura 1

Existen dos tipos de polaridades que puede tener el transformador: polaridad aditiva
y sustractiva. En la aditiva H1 y X1 marcan de forma diagonal entre primario y
secundario. En la sustractiva H1 y X1 se marcan de forma adyacente.

Para poder determinar la polaridad de los transformadores se conecta una fuente

en el primario. Luego un cable puente entre los terminales adyacentes de primario
y secundario. Mientras que en los terminales adyacentes restantes se conecta un
voltímetro. Se considera polaridad aditiva si el voltaje registrado es mayor que la
fuente, y sustractivo si es menor.

Figura 2

2
 3. Norma.

Para la realización de la práctica se trabajó bajo la norma NMX-J-169-ANCE-2004

con base en las secciones:

5.- Polaridad, diagrama facial y secuencia de fases.

5.1 Prueba de polaridad.

5.1.3 Método con tensión alterna.

Cabe mencionar que la norma cuenta con otras técnicas para determinar la
polaridad, sin embargo, para la realización de esta práctica debido a los equipos
con los que se cuenta en el laboratorio el método elegido es el método de tensión
alterna.

Por otro lado, en la norma sólo indica la utilización de un vóltmetro para la obtención
de la polaridad del transformador, sin embargo, por cuestiones de análisis de las
diferentes tensiones obtenidas en cada una de las terminales se ocupan tres
vóltmetros como se indica en los diagramas eléctricos y físicos.

3
 4. Equipo utilizado.

• Transformador monofásico o trifásico.

• 3 Vóltmetros digitales.

• Fuente de alimentación de corriente alterna.

• Cables de conexión.

4
 5. Diagrama Eléctrico

Figura 3: Transformador monofásico con polaridad sustractiva.

Figura 4: Transformador trifásico con polaridad sustractiva en las 3 fases.

5
 6. Diagrama Físico

Figura 5: Conexiones físicas para la prueba de polaridad.

6
 7. Desarrollo.
7.1 Métodos.
7.1.1 Comparación con un transformador patrón:
La polaridad de un transformador puede verificarse por comparación con un
transformador patrón de polaridad conocida de manera similar como se indica en la
siguiente figura.

Figura 6: Prueba de polaridad mediante un transformador patrón.

se aplica una tensión reducida en los devanados de alta tensión para comprobar la
polaridad mediante un vóltmetro que indica la diferencia de las tensiones
secundarias si las polaridades de los transformadores son iguales o indica la suma
de las mismas si las polaridades son diferentes.

7.1.2 Impulso inductivo con corriente directa:

1.- se conecta a la alta tensión una fuente de corriente directa de potencial adecuado
para no exceder la corriente nominal del devanado y al mismo tiempo se intercala
un gol m analógico de manera que se observe claramente la descripción de la aguja.

7
2.- las terminales del metro se transfieren a las terminales de baja tensión sin
desconectar la fuente de corriente directa, teniendo cuidado de conservar a la
izquierda la terminal que estaba en esta misma posición en alta tensión y a la
derecha igualmente.

3.- se desconecta rápidamente la fuente de corriente directa, del devanado de alta

tensión y se observa la deflexión de la aguja del vóltmetro causada por la descarga
inductiva.

7.1.3 Puente de relación.

7.2 Procedimiento.

El método aplicado es el de corriente alterna.

1. Se conectan las 2 terminales adyacentes de alta y baja tensión del

transformador.
2. Se conecta en la terminal H1 y H2 un vóltmetro para medir la tensión de
alimentación que llamaremos V1.
3. En las otras 2 terminales adyacentes se conecta otro vóltmetro que
llamaremos V.
4. En las terminales X1 y X2 se conecta a otro vóltmetro que llamaremos V2.
5. Se aplica una tensión alterna conveniente en el devanado de alta tensión y
se toma la lectura.
6. Se determina la polaridad:
En términos generales si la lectura del vóltmetro V es mayor que la tensión
aplicada la polaridad es adictiva y si es menor la polaridad es sustractiva.
También se puede tener las siguientes consideraciones:

6.1 Polaridad sustractiva.

Para un transformador reductor:
V1>V2, Luego: V= V1 - V2

8
 Para un transformador elevador:
V1<V2, Luego: V= V2 - V1

6.2 Polaridad aditiva.

Para un transformador reductor:
V1>V2, Luego: V= V1 + V2

Para un transformador elevador:

V1<V2, Luego: V= V2 + V1

Por lo tanto, la siguiente imagen muestra las polaridades posibles en un

transformador.

Figura 7: polaridades adyacentes de transformadores

9
 8. Cuestionario.

• Eléctrica y magnéticamente, ¿cómo se origina la polaridad?

La polaridad eléctrica depende de la corriente en particular la dirección del

flujo de los electrones, mientras que magnéticamente depende del flujo
magnético y cómo se encuentran los embobinados enrollados de acuerdo
con el campo magnético.

• ¿Cuándo se emplea la polaridad sustractiva o adictiva en los transformadores

monofásicos?

Polaridad aditiva: cuando las siglas H1 de la bobina primaria coinciden con las siglas
X1 de la bobina secundaria, hablamos de un transformador de polaridad aditiva. Este
será el caso de la mayoría de los transformadores.

Polaridad sustractiva: se da cuando las siglas H1 de la bobina primaria se

encuentran de forma adyacente al terminal de salida de la bobina secundaria con las
siglas X1.

• ¿Cuándo se emplea la polaridad sustractiva o adictiva en los transformadores

trifásicos?
Se emplean para conectar transformadores en paralelo.
• Mediante nomenclatura, ¿cómo se indica la polaridad en un transformador?

Mediante un punto indicando la terminal positiva del transformador lo cual da

por echo que la terminal que no tiene punto es la negativa.

• ¿Qué otros métodos de emplean para determinar la polaridad?

Comparación con un transformador patrón,

Impulso inductivo con corriente directa,

Prueba con tensión alterna,

Puente de relación.

10
 9. Conclusiones.

La polaridad de un transformador depende de en qué sentido estén enrollados los

devanados primario y secundario debido al sentido en que fluyen los flujos , si los
devanados se encuentran enrollados en un mismo sentido se tendrá una polaridad
sustractiva por otro lado, si estos se encuentras enrollados en sentido contrario se
tendrá una polaridad aditiva.

La importancia de marcar la polaridad es para poder conectar los transformadores

en paralelo (esto evita cortocircuitos por flujo contrarios de corriente) o para poder
utilizarlos adecuadamente como autotransformadores.

11
