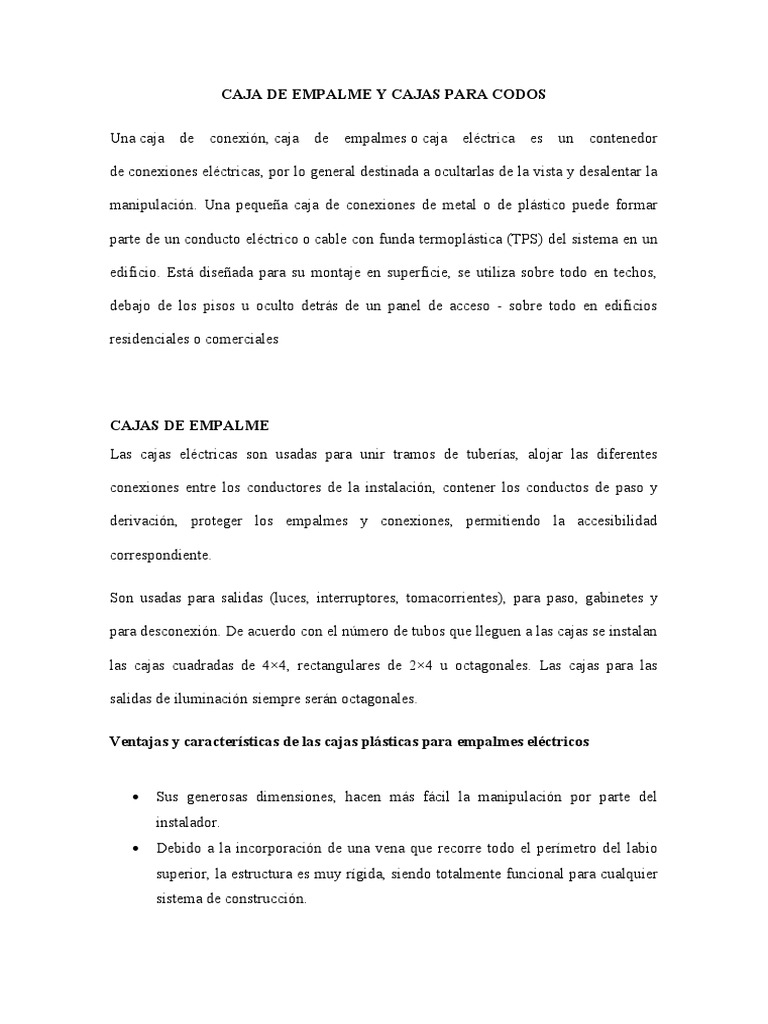

CAJA DE EMPALME Y CAJAS PARA CODOS

Una caja de conexión, caja de empalmes o caja eléctrica es un contenedor

de conexiones eléctricas, por lo general destinada a ocultarlas de la vista y desalentar la

manipulación. Una pequeña caja de conexiones de metal o de plástico puede formar

parte de un conducto eléctrico o cable con funda termoplástica (TPS) del sistema en un

edificio. Está diseñada para su montaje en superficie, se utiliza sobre todo en techos,

debajo de los pisos u oculto detrás de un panel de acceso - sobre todo en edificios

residenciales o comerciales

CAJAS DE EMPALME
Las cajas eléctricas son usadas para unir tramos de tuberías, alojar las diferentes

conexiones entre los conductores de la instalación, contener los conductos de paso y

derivación, proteger los empalmes y conexiones, permitiendo la accesibilidad

correspondiente.

Son usadas para salidas (luces, interruptores, tomacorrientes), para paso, gabinetes y

para desconexión. De acuerdo con el número de tubos que lleguen a las cajas se instalan

las cajas cuadradas de 4×4, rectangulares de 2×4 u octagonales. Las cajas para las

salidas de iluminación siempre serán octagonales.

Ventajas y características de las cajas plásticas para empalmes eléctricos



 Sus generosas dimensiones, hacen más fácil la manipulación por parte del
instalador.
 Debido a la incorporación de una vena que recorre todo el perímetro del labio
superior, la estructura es muy rígida, siendo totalmente funcional para cualquier
sistema de construcción.
  Excelente resistencia a la fractura en todos sus puntos, pues, incluimos radios en
sus esquinas.
 Cajas fabricadas en resina plástica tipo POLIPROPILENO, que se adapta
perfectamente a los requerimientos de estos componentes (aislante eléctrico y
AUTOEXTINGUIBLE).
 Mayor seguridad en instalaciones eléctricas.
 Para uso en instalaciones eléctricas en general.
 Por su resistencia, son recomendadas para usar en cualquier sistema de
construcción.
 Entradas para tubería de ½ y ¾ y perforaciones para malla en concreto.

Ventajas frente a las cajas metálicas

 Debido a que son de plástico, no hay necesidad de conectar un cable a tierra.

 Las cajas de plástico generalmente vienen con agujeros roscados para facilitar la
conexión de interruptores y salidas
CODOS EN U

Cuando se hace un codo en U o en ángulo: La distancia entre cada entrada de

canalización en el interior de la caja y la cara opuesta de la caja no debe ser menor de 6
veces el diámetro nominal de la canalización. Para entradas adicionales esta distancia
debe incrementarse en la suma de los diámetros de las otras tuberías que entren por la
misma pared de la caja. La distancia entre entradas de canalizaciones que lleven el
mismo conductor no debe ser inferior a seis (6) veces el diámetro nominal de la
canalización mayor.

PLACAS

Se fabrican placas para usarse en cajas con salida de dos (2) gangs, para hasta seis (6)
accesorios. Estas placas pueden ser de: aluminio, laqueada, bronceada, cadmiada,
pulida, cobre cepillado, cobre mate, niquelada, plateada, cromada pulida, barnizada,
bronce cepillado, laqueado en negro, cobre pulido.

Tipos de Placas:

 Placa de tipo ciego.

 Placa de interruptor
 Placa de dos interruptores
 Placa de tres interruptores
 Placa de un tomacorriente
 Placa de dos tomacorrientes.
 Placa de tres dados de la serie intercambiable
