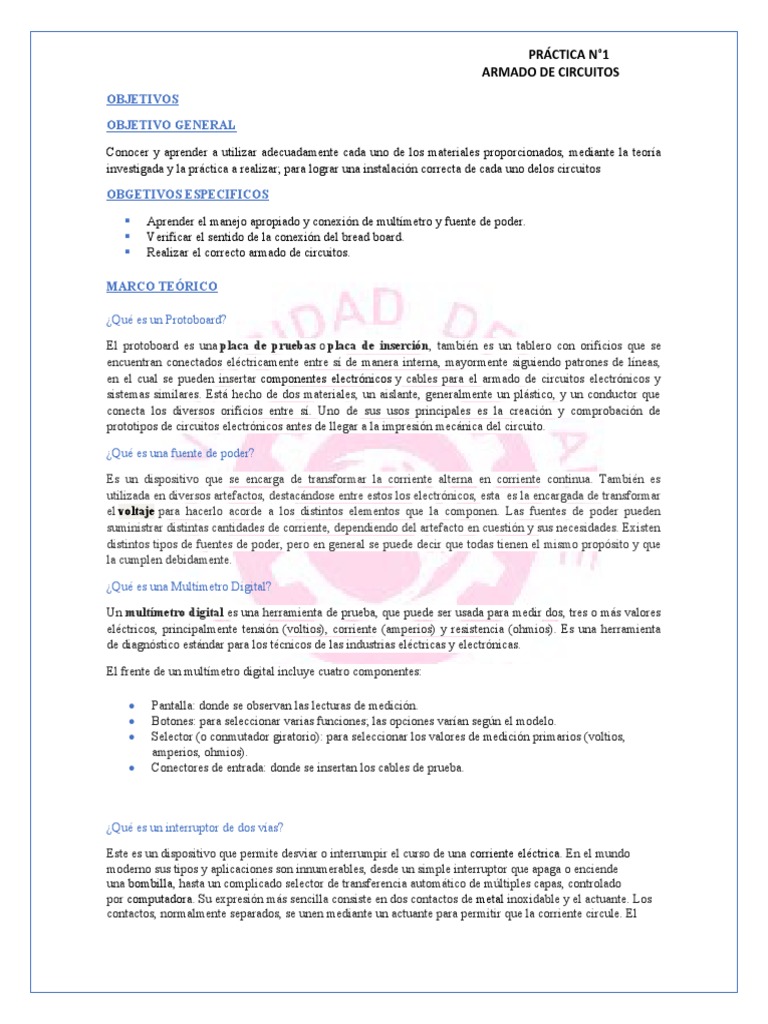

PRÁCTICA N°1

ARMADO DE CIRCUITOS
OBJETIVOS

OBJETIVO GENERAL

Conocer y aprender a utilizar adecuadamente cada uno de los materiales proporcionados, mediante la teoría
investigada y la práctica a realizar; para lograr una instalación correcta de cada uno delos circuitos

OBGETIVOS ESPECIFICOS

 Aprender el manejo apropiado y conexión de multímetro y fuente de poder.

 Verificar el sentido de la conexión del bread board.
 Realizar el correcto armado de circuitos.

MARCO TEÓRICO

¿Qué es un Protoboard?

El protoboard es una placa de pruebas o placa de inserción, también es un tablero con orificios que se

encuentran conectados eléctricamente entre sí de manera interna, mayormente siguiendo patrones de líneas,
en el cual se pueden insertar componentes electrónicos y cables para el armado de circuitos electrónicos y
sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que
conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de
prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito.

¿Qué es una fuente de poder?

Es un dispositivo que se encarga de transformar la corriente alterna en corriente continua. También es

utilizada en diversos artefactos, destacándose entre estos los electrónicos, esta es la encargada de transformar
el voltaje para hacerlo acorde a los distintos elementos que la componen. Las fuentes de poder pueden
suministrar distintas cantidades de corriente, dependiendo del artefacto en cuestión y sus necesidades. Existen
distintos tipos de fuentes de poder, pero en general se puede decir que todas tienen el mismo propósito y que
la cumplen debidamente.

¿Qué es una Multímetro Digital?

Un multímetro digital es una herramienta de prueba, que puede ser usada para medir dos, tres o más valores
eléctricos, principalmente tensión (voltios), corriente (amperios) y resistencia (ohmios). Es una herramienta
de diagnóstico estándar para los técnicos de las industrias eléctricas y electrónicas.

El frente de un multímetro digital incluye cuatro componentes:

 Pantalla: donde se observan las lecturas de medición.

 Botones: para seleccionar varias funciones; las opciones varían según el modelo.
 Selector (o conmutador giratorio): para seleccionar los valores de medición primarios (voltios,
amperios, ohmios).
 Conectores de entrada: donde se insertan los cables de prueba.

¿Qué es un interruptor de dos vías?

Este es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica. En el mundo
moderno sus tipos y aplicaciones son innumerables, desde un simple interruptor que apaga o enciende
una bombilla, hasta un complicado selector de transferencia automático de múltiples capas, controlado
por computadora. Su expresión más sencilla consiste en dos contactos de metal inoxidable y el actuante. Los
contactos, normalmente separados, se unen mediante un actuante para permitir que la corriente circule. El
 PRÁCTICA N°1
ARMADO DE CIRCUITOS
actuante es la parte móvil que en una de sus posiciones hace presión sobre los contactos para mantenerlos
unidos.

¿Qué es una Resistencia de 10KΩ?

Son los elementos más utilizados en electrónica y son utilizados en infinidad de proyectos, ya sea para limitar
la corriente por ejemplo en un LED, como divisor de voltaje,  para disipar potencia como en el caso de los
arreglos de resistencia para motores eléctricos,  o también para generar calor como las resistencias eléctricas
que utilizan las cafeteras, calentadores de agua, etc.La resistencia que te ofrecemos es de 10 KΩ a 1/4 de
watt con una tolerancia del 5% resiste un voltaje máximo de 300V, gracias a su forma pueden ser fácilmente
incorporadas tanto a un protoboard como a una tablilla perforada o ser soldada directamente.

MATERIALES Y MONTAJE

 1 Fuente de poder.
 1 Multímetro Digital.
 1 Bread Board.
 1 Interruptor de dos vías.
 3 Resistencias de 10 KΩ.

(MULTÍMETRO). (RESISTENCIA 10 KΩ). (FUENTE DE PODER).

(BREAD BOARD). (INTERRUPTOR DE DOS VÍAS).

 PRÁCTICA N°1
ARMADO DE CIRCUITOS

(PARTE 1.2)

(PARTE 1.3)

(PARTE 1.4)
 PRÁCTICA N°1
ARMADO DE CIRCUITOS

PROCEDIMIENTO

Parte 1.1 • Usando un multímetro, verificar el tipo de conexión interior que presentan el breadboard
mediante la continuidad de los mismos.

• Dibuje las conexiones verificadas en el Breadboard mostrado en la figura, ahora ya sabes cómo está
conectado el breadboard interiormente.

Figura 1.
Parte 1.2 Armar sobre el bread board el circuito mostrado en la figura 2, fuente de voltaje 9V ¿Cómo
utilizaras el multímetro como único equipo de medición? Para tu conocimiento este circuito nos
permite medir la corriente sobre la resistencia usando un interruptor como intermediario. Anote las
mediciones en la tabla 1.

Figura 2.

Parte 1.3 Realizar el armado del circuito mostrado en la figura 3, escala del multímetro en 20mA,
fuente a 9V. Anote en las mediciones en la tabla 2.
 PRÁCTICA N°1
ARMADO DE CIRCUITOS

Figura 3.

Parte 1.4 Ahora arme el circuito mostrado en la figura 4, mida los voltajes en cada resistencia. Anote
en las mediciones en la tabla 3.

Figura 4

MEDIDAS, OBSERVACIONES Y RESULTADOS

a) MEDICIONES:

Interruptor en la posición Interruptor en la posición

1 2

Corriente medida (mA) 0.00 [mA] 0.9 [mA]

Corriente medida (mA)

1.78 [mA]
Lectura del voltaje Lectura del voltaje Lectura del voltaje Lectura del voltaje
V1 V2 V3 V4

8.92 [V] 2.94 [V] 2.94 [V] 2.97 [V]

 PRÁCTICA N°1
ARMADO DE CIRCUITOS
b) OBSERVACIONES:
 Al verificar el sentido de conexión del bread board observamos que está
conectado en filas y columnas
 En el circuito con interruptor se observa que cuando está en la posición 1 corta
la corriente eléctrica, y cuando está en su posición 2 deja pasar la corriente
eléctrica
 Al medir los voltajes se observa que, si colocamos en sentido contrario las
puntas del multímetro, la medición resulta ser negativa. Por otro lado, si los
colocamos bien, la medición resulta ser positiva
c) RESULTADOS:
 Como resultado aprendimos a armar circuitos simples en el bread board, usar
correctamente el multímetro como instrumento de medición de corriente y
voltaje

GRÁFICOS

CIRCUITO 1 CIRCUITO 2 CIRCUITO 3

CONCLUSIONES

En este laboratorio aprendimos muchas cosas como:

 El correcto funcionamiento del multímetro como instrumento de medición de corriente y

voltaje
 Calibrar el voltaje de la fuente de poder
 Uso correcto del bread board y el tipo de conexión que tiene interiormente
 Armar circuitos con resistencias e interruptores

CUESTIONARIO

1. Mencione los tipos de Breadborad que existen, apoye con una captura de imagen su respuesta”
 PRÁCTICA N°1
ARMADO DE CIRCUITOS
Protoboard o breadboard grande.- Comúnmente tienen 830 puntos de conexión divididos en dos segmentos.
Uno de 63 líneas con cinco puntos de conexión cada una y cuatro líneas, a los extremos, de 25 puntos de
conexión para la alimentación de voltaje y tierra del circuito. Esta protoboard o breadboard es muy útil para
probar circuitos grandes o medianos.

Protoboard o breadboard mediano.- Comúnmente tienen 400 puntos de conexión divididos en dos segmentos.
Uno de 30 líneas con cinco puntos de conexión cada una y cuatro líneas, a los extremos, de 25 puntos de
conexión para la alimentación de voltaje y tierra del circuito. Esta protoboard o breadboard es muy útil para
probar circuitos medianos o chicos.

Protoboard o breadboard pequeño.- Comúnmente tienen 170 puntos de conexión divididos en dos segmentos
de 17 líneas con cinco puntos de conexión cada una. No tienen líneas para la alimentación del circuito, por lo
que no hay tierra común, o línea de voltaje común designada. Esta protoboard o breadboard es muy útil para
probar circuitos pequeños.
 PRÁCTICA N°1
ARMADO DE CIRCUITOS

Protoboard o breadboard para soldar.-

2. Explique brevemente como debe conectarse el amperímetro y el voltímetro en un circuito.

Amperímetro

Para efectuar la medida es necesario que la intensidad de la corriente circule por el amperímetro, por lo que
éste debe colocarse en serie.

Voltímetro

Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo; esto es, en
derivación sobre los puntos entre los que tratamos de efectuar la medida.

BIBLIOGRAFIA

https://es.wikipedia.org/wiki/Mult%C3%ADmetro

https://www.nextiafenix.com/producto/resistencia-10k-1w4/

https://es.wikipedia.org/wiki/Placa_de_pruebas

https://es.wikipedia.org/wiki/Interruptor

https://www.finaltest.com.mx/product-p/art-6.htm

https://es.wikipedia.org

https://hetpro-store.com
 PRÁCTICA N°1
ARMADO DE CIRCUITOS
www.google.com // imágenes

ANEXOS
