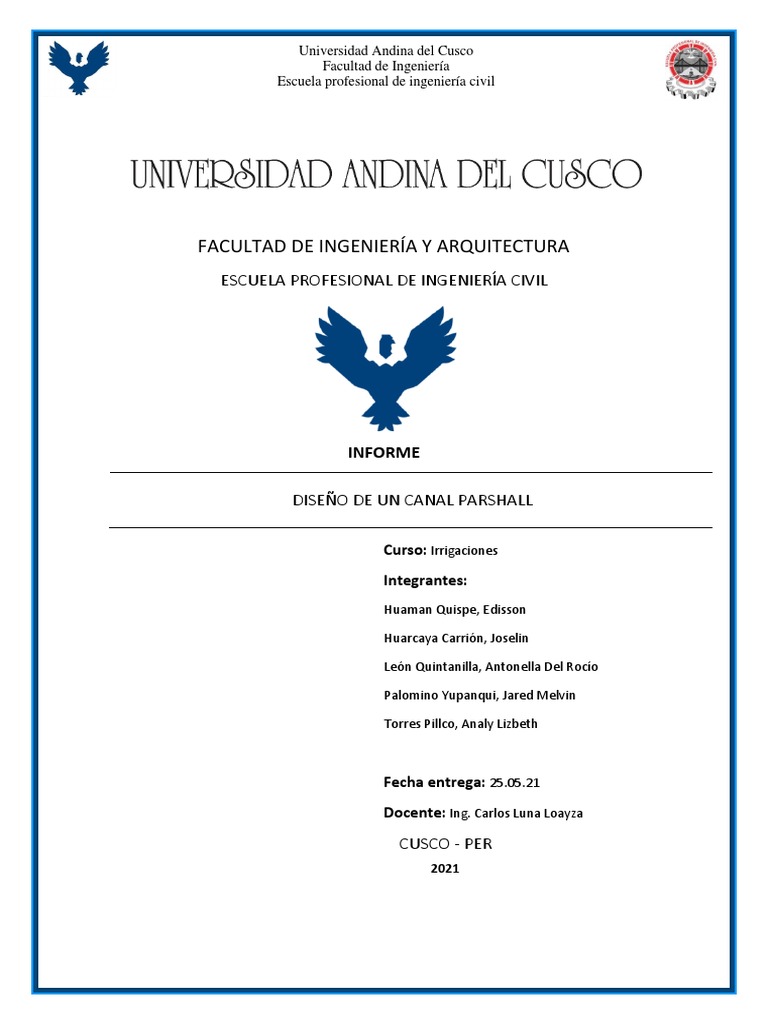

Universidad Andina del Cusco

Facultad de Ingeniería
Escuela profesional de ingeniería civil

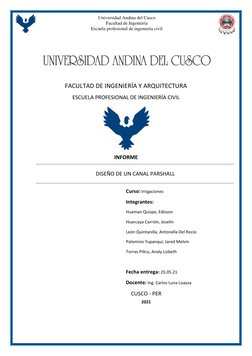

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

INFORME

DISEÑO DE UN CANAL PARSHALL

Curso: Irrigaciones
Integrantes:
Huaman Quispe, Edisson

Huarcaya Carrión, Joselin

León Quintanilla, Antonella Del Rocío

Palomino Yupanqui, Jared Melvin

Torres Pillco, Analy Lizbeth

Fecha entrega: 25.05.21

Docente: Ing. Carlos Luna Loayza

CUSCO - PER
2021
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

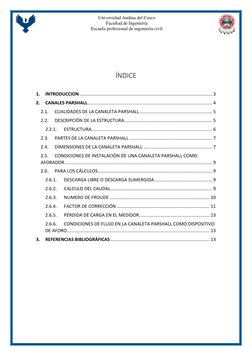

ÍNDICE

1. INTRODUCCION ........................................................................................................ 3
2. CANALES PARSHALL .................................................................................................. 4
2.1. CUALIDADES DE LA CANALETA PARSHALL ......................................................... 5
2.2. DESCRIPCIÓN DE LA ESTRUCTURA. .................................................................... 5
2.2.1. ESTRUCTURA............................................................................................... 6
2.3. PARTES DE LA CANALETA PARSHALL ................................................................. 7
2.4. DIMENSIONES DE LA CANALETA PARSHALL ...................................................... 7
2.5. CONDICIONES DE INSTALACIÓN DE UNA CANALETA PARSHALL COMO
AFORADOR .................................................................................................................... 9
2.6. PARA LOS CÁLCULOS .......................................................................................... 9
2.6.1. DESCARGA LIBRE O DESCARGA SUMERGIDA ............................................. 9
2.6.2. CALCULO DEL CAUDAL................................................................................ 9
2.6.3. NUMERO DE FROUDE ............................................................................... 10
2.6.4. FACTOR DE CORRECCIÓN ......................................................................... 11
2.6.5. PÉRDIDA DE CARGA EN EL MEDIDOR. ...................................................... 13
2.6.6. CONDICIONES DE FLUJO EN LA CANALETA PARSHALL COMO DISPOSITIVO
DE AFORO ................................................................................................................ 13
3. REFERENCIAS BIBLIOGRÁFICAS .............................................................................. 13
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

1. INTRODUCCION

Entre las diversas maneras que existe para medir el gasto que recorre un canal en una
determinada sección del mismo, se creó una estructura que facilita la medición de dicho caudal,
esta estructura se conoce como canaleta Parshall; está hecha con una contracción del flujo de
tal modo que en alguna sección dentro de la estructura o cercana a ella se produzca flujo crítico,
la ventaja del régimen crítico radica en el hecho de que el tirante crítico es independiente de la
pendiente del canal y de la rugosidad como en los canales Venturi, lo que elimina ciertos errores
que puedan ocurrir por una inadecuada medida de estos.

La medida del flujo está basada en la ascensión que el flujo critico produce estrechando la
anchura de la garganta de la canaleta y levantando la base. El flujo cambia de súper-critico a
subcrítico en el resalto, por esto la medida de la profundidad en un único punto es suficiente
para determinar la descarga, donde el nivel de agua es medido y registrado en la línea central
de acceso del canal. Las canaletas Parshall están fabricadas en diferentes materiales como por
ejemplo el polipropileno, entre otros.
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

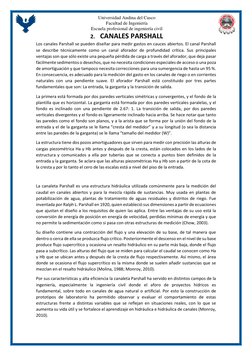

2. CANALES PARSHALL
Los canales Parshall se pueden diseñar para medir gastos en cauces abiertos. El canal Parshall
se describe técnicamente como un canal aforador de profundidad crítica. Sus principales
ventajas son que sólo existe una pequeña pérdida de carga a través del aforador, que deja pasar
fácilmente sedimentos o desechos, que no necesita condiciones especiales de acceso o una poza
de amortiguación y que tampoco necesita correcciones para una sumergencia de hasta un 95 %.
En consecuencia, es adecuado para la medición del gasto en los canales de riego o en corrientes
naturales con una pendiente suave. El aforador Parshall está constituido por tres partes
fundamentales que son: La entrada, la garganta y la transición de salida.

La primera está formada por dos paredes verticales simétricas y convergentes, y el fondo de la
plantilla que es horizontal. La garganta está formada por dos paredes verticales paralelas, y el
fondo es inclinado con una pendiente de 2.67: 1. La transición de salida, por dos paredes
verticales divergentes y el fondo es ligeramente inclinado hacia arriba. Se hace notar que tanto
las paredes como el fondo son planos, y a la arista que se forma por la unión del fondo de la
entrada y el de la garganta se le llama “cresta del medidor” y a su longitud (o sea la distancia
entre las paredes de la garganta) se le llama “tamaño del medidor (W)”.

La estructura tiene dos pozos amortiguadores que sirven para medir con precisión las alturas de
cargas piezométrica Ha y Hb antes y después de la cresta, están colocados en los lados de la
estructura y comunicados a ella por tuberías que se conecta a puntos bien definidos de la
entrada y la garganta. Se aclara que las alturas piezométricas Ha y Hb son a partir de la cota de
la cresta y por lo tanto el cero de las escalas está a nivel del piso de la entrada.

La canaleta Parshall es una estructura hidráulica utilizada comúnmente para la medición del
caudal en canales abiertos y para la mezcla rápida de sustancias. Muy usada en plantas de
potabilización de agua, plantas de tratamiento de aguas residuales y distritos de riego. Fue
inventada por Ralph L. Parshall en 1920, quien estableció sus dimensiones a partir de ecuaciones
que ajustan el diseño a los requisitos de quien las aplica. Entre las ventajas de su uso está la
conversión de energía de posición en energía de velocidad, perdidas mínimas de energía y que
no permite la sedimentación como si pasa con otras estructuras de medición (Chow, 2003).

Su diseño contiene una contracción del flujo y una elevación de su base, de tal manera que
dentro o cerca de ella se produzca flujo crítico. Posteriormente el descenso en el nivel de su base
produce flujo supercrítico y ocasiona un resalto hidráulico en su parte más baja, donde el flujo
pasa a subcrítico. Las alturas del flujo que se miden para calcular el caudal se conocen como Ha
y Hb que se ubican antes y después de la cresta de flujo respectivamente. Así mismo, el área
donde se ocasiona el flujo supercrítico es la misma donde se suelen añadir sustancias que se
mezclan en el resalto hidráulico (Molina, 1988; Monroy, 2010).

Por sus características y alta eficiencia la canaleta Parshall ha servido en distintos campos de la
ingeniería, especialmente la ingeniería civil donde el aforo de proyectos hídricos es
fundamental, sobre todo en canales de agua natural o artificial. Por esto la construcción de
prototipos de laboratorio ha permitido observar y evaluar el comportamiento de estas
estructuras frente a distintas variables que se reflejan en situaciones reales, con lo que se
aumenta su vida útil y se fortalece el aprendizaje en hidráulica e hidráulica de canales (Monroy,
2010).
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

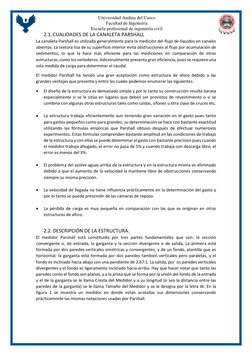

2.1. CUALIDADES DE LA CANALETA PARSHALL
La canaleta Parshall es utilizada generalmente para la medición del flujo de líquidos en canales
abiertos. La textura lisa de su superficie interior evita obstrucciones al flujo por acumulación de
sedimentos, lo que la hace más eficiente para las mediciones en comparación de otras
estructuras, como los vertederos. Adicionalmente presenta gran eficiencia, pues se requiere una
sola medida de carga para determinar el caudal.

El medidor Parshall ha tenido una gran aceptación como estructura de aforo debido a las
grandes ventajas que presenta y entre las cuales podemos enumerar las siguientes:

• El diseño de la estructura es demasiado simple y por lo tanto su construcción resulta barata

especialmente si se le sitúa en lugares que deben ser provistos de revestimiento o si se
combina con algunas otras estructuras tales como caídas, sifones u otra clase de cruces etc.

• La estructura trabaja eficientemente aun teniendo gran variación en el gasto pues tanto
para gastos pequeños como para grandes, su determinación se hace con bastante exactitud
utilizando las fórmulas empíricas que Parshall obtuvo después de efectuar numerosos
experimentos. Estas fórmulas comprenden bastante amplitud en las condiciones de trabajo
de la estructura y con ellas se puede determinar el gasto con bastante precisión pues cuando
el medidor trabaja ahogado, el error no pasa de 5% y cuando trabaja con descarga libre, el
error es menos del 3%.

• El problema del azolve aguas arriba de la estructura y en la estructura misma es eliminado

debido a que el aumento de la velocidad la mantiene libre de obstrucciones conservando
siempre su misma precisión.

• La velocidad de llegada no tiene influencia prácticamente en la determinación del gasto y

por lo tanto se puede prescindir de las cámaras de reposo.

• La pérdida de carga es muy pequeña en comparación con las que se originan en otras
estructuras de aforo.

2.2. DESCRIPCIÓN DE LA ESTRUCTURA.

El medidor Parshall está constituido por tres partes fundamentales que son: la sección
convergente o, de entrada, la garganta y la sección divergente o de salida, La primera está
formada por dos paredes verticales simétricas y convergentes, y de un fondo, plantilla que es
horizontal: la garganta está formada por dos paredes también verticales pero paralelas, y el
fondo es inclinado hacia abajo con una pendiente de 2.67:1. La salida, por os paredes verticales
divergentes y el fondo es ligeramente inclinado hacia arriba. Hay que hacer notar que tanto las
paredes como el fondo son planos, y a la arista que se forma por la unión del fondo de la entrada
y el de la garganta se le llama Cresta del Medidor y a su longitud (o sea la distancia entre las
paredes de la garganta) se le llama Tamaño del Medidor y se le designa por la letra W. En la
figura 1 se muestra un medidor en donde están acotadas sus dimensiones conservando
prácticamente las mismas notaciones usadas por Parshall.
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

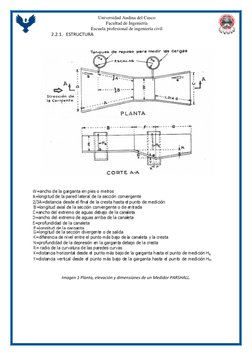

2.2.1. ESTRUCTURA

Imagen 1 Planta, elevación y dimensiones de un Medidor PARSHALL.

 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

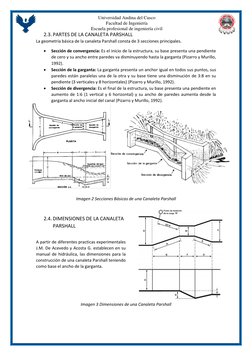

2.3. PARTES DE LA CANALETA PARSHALL
La geometría básica de la canaleta Parshall consta de 3 secciones principales.

• Sección de convergencia: Es el inicio de la estructura, su base presenta una pendiente

de cero y su ancho entre paredes va disminuyendo hasta la garganta (Pizarro y Murillo,
1992).
• Sección de la garganta: La garganta presenta un anchor igual en todos sus puntos, sus
paredes están paralelas una de la otra y su base tiene una disminución de 3:8 en su
pendiente (3 verticales y 8 horizontales) (Pizarro y Murillo, 1992).
• Sección de divergencia: Es el final de la estructura, su base presenta una pendiente en
aumento de 1:6 (1 vertical y 6 horizontal) y su ancho de paredes aumenta desde la
garganta al ancho inicial del canal (Pizarro y Murillo, 1992).

Imagen 2 Secciones Básicas de una Canaleta Parshall

2.4. DIMENSIONES DE LA CANALETA

PARSHALL

A partir de diferentes practicas experimentales

J.M. De Acevedo y Acosta G. establecen en su
manual de hidráulica, las dimensiones para la
construcción de una canaleta Parshall teniendo
como base el ancho de la garganta.

Imagen 3 Dimensiones de una Canaleta Parshall

 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

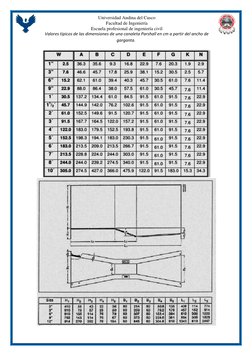

Valores típicos de las dimensiones de una canaleta Parshall en cm a partir del ancho de
garganta.
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

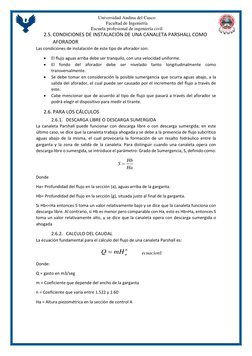

2.5. CONDICIONES DE INSTALACIÓN DE UNA CANALETA PARSHALL COMO
AFORADOR
Las condiciones de instalación de este tipo de aforador son:

• El flujo aguas arriba debe ser tranquilo, con una velocidad uniforme.
• El fondo del aforador debe ser nivelado tanto longitudinalmente como
transversalmente.
• Se debe tomar en consideración la posible sumergencia que ocurra aguas abajo, a la
salida del aforador, el cual puede ser causado por el incremento del flujo a través de
este.
• Cabe mencionar que de acuerdo al tipo de flujo que pasará a través del aforador se
podrá elegir el dispositivo para medir el tirante.

2.6. PARA LOS CÁLCULOS

2.6.1. DESCARGA LIBRE O DESCARGA SUMERGIDA
La canaleta Parshall puede funcionar con descarga libre o con descarga sumergida; en este
último caso, se dice que la canaleta trabaja ahogada y se debe a la presencia de flujo subcrítico
aguas abajo de la misma, el cual provocaría la formación de un resalto hidráulico entre la
garganta y la zona de salida de la canaleta. Para distinguir cuando una canaleta opera con
descarga libre o sumergida, se introduce el parámetro: Grado de Sumergencia, S, definido como:

Hb
S=
Ha
Donde

Ha= Profundidad del flujo en la sección (a), aguas arriba de la garganta.

Hb= Profundidad del flujo en la sección (g), situada justo al final de la garganta.

Si Hb<<Ha entonces S toma un valor relativamente bajo y se dice que la canaleta funciona con
descarga libre. Al contrario, si Hb es menor pero comparable con Ha, esto es Hb≈Ha, entonces S
toma un valor relativamente alto, y se dice que la canaleta opera con descarga sumergida o
ahogada

2.6.2. CALCULO DEL CAUDAL

La ecuación fundamental para el cálculo del flujo de una canaleta Parshall es:

Q = mH an ecuacion1

Donde:

Q = gasto en m3/seg

m = Coeficiente que depende del ancho de la garganta

n = Coeficiente que varía entre 1.522 y 1.60

Ha = Altura piezométrica en la sección de control A

 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil

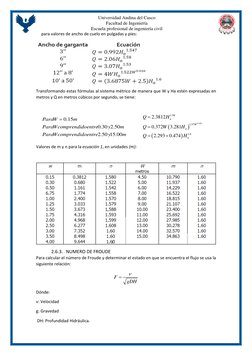

para valores de ancho de cuelo en pulgadas y pies:

Transformando estas fórmulas al sistema métrico de manera que W y Ha estén expresadas en

metros y Q en metros cúbicos por segundo, se tiene:

ParaW = 0.15m Q = 2.3812 H a1.58

Q = 0.372W ( 3.281H a )
1.57W 0.026
ParaWcomprendidoentre0.30 y2.50m
ParaWcomprendidoentre2.50 y15.00m Q = ( 2.293 + 0.474 ) H a1.6

Valores de m y n para la ecuación 1, en unidades (m):

2.6.3. NUMERO DE FROUDE

Para calcular el número de Froude y determinar el estado en que se encuentra el flujo se usa la
siguiente relación:


F=
gDH

Dónde:

v: Velocidad

g: Gravedad

DH: Profundidad Hidráulica.

 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil
2.6.4. FACTOR DE CORRECCIÓN
Cuando un medidor trabaja con sumersión, las fórmulas correspondientes a descarga libre dan
un gasto mayor que el real, por lo tanto, es necesario aplicar una corrección sustractiva a la
ecuación 1 quedando como expresión general del gasto:

Q = mH an − C

En el cual C se puede calcular con ábacos o formulas:

2.6.4.1. POR ÁBACOS:

Diagrama para el cálculo de la tasa de flujo sumergido, en pies3/s, a través de una canaleta
Parshall de un pie de ancho

Tamaño de
Factor de
la canaleta
corrección
W, en pies
1 1
1.5 1.4
2 1.8
3 2.4
4 3.1
6 4.3
8 5.4

La corrección para la canaleta de un pie obtenida a través del gráfico anterior se hace aplicable
a canaletas mayores multiplicando la corrección de la canaleta de un pie por el factor dado
a continuación, de acuerdo con el tamaño particular de la canaleta que se utilice.

Diagrama para el cálculo de la tasa de flujo sumergido, en pies 3/s, a través de una canaleta
Parshall de 10 pies de ancho.

Tamaño de
Factor de
la canaleta
corrección
W, en pies
10 1
12 1.2
15 1.5
20 2
25 2.5
30 3
40 4
50 5
De manera similar, la corrección para la canaleta de 10 pies se hace aplicable a canaletas
mayores multiplicando la corrección para la canaleta de 10 pies por el factor dado a
continuación para la canaleta particular que esté utilizándose
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil
2.6.4.2. POR FORMULA:
En la cual, la corrección C es una función de W, Ha y Hb o mejor dicho de W, Ha y S. Después de
numerosos experimentos, Parshall obtuvo las fórmulas para calcular la corrección C y son los
siguientes (en el sistema ingles):

Para medidores de W = 0.5 pies.

0.072 Ha 2.22 Ha − 0.184

C= −
 Ha + 10
1.44
 8.17
 −S
 10 
Para medidores en los cuales W está comprendido entre uno y ocho pies y el grado de sumersión
como se dijo antes entre 0.70 y 0.95

 
4.57 −3.148

  
 Ha  
C= + 0.093S  W 0.815
 1.8

  1.8  − 2.45  
  S   

Para medidores en los cuales W está comprendido entre 10 y 50 pies, Parshall no da a conocer
la fórmula que se utiliza para calcularla, pero para ello en su publicación Parshall Flumes of Large
Size, inserta un nomograma, y partiendo de este diagrama el ingeniero E Taboada R. Edmundo
obtuvo la fórmula:

 (100S − 71) 2 
C= Ha  W
 66620 
Transformando las fórmulas a unidades métricas en donde W y Ha estén expresados en metros
y Q en metros cúbicos por segundo se tiene:

Para W = 0.15 m

0.0285 Ha 2.22 Ha − 0.056

C= −
 Ha + 3.05
1.44
 87.94
 −S
 3.05 
Para W entre 0.30 y 2.50 m:

 
4.57 −3.148

  
 3.28 Ha  
C = 0.0746  + 0.093S  W 0.815
 1.8

  1.80  − 2.45  
  S   

Para W entre 2.50 y 15.00 m;

C = 69.671( S − 0.71)
3.333
Ha 2W
 Universidad Andina del Cusco
Facultad de Ingeniería
Escuela profesional de ingeniería civil
2.6.5. PÉRDIDA DE CARGA EN EL MEDIDOR.
La pérdida de carga que tiene lugar en un medidor Parshall es función de su tamaño W, del gasto
Q y del grado de sumersión S con que trabaja la estructura. Para medidores cuyo tamaño está
comprendido entre 10 y 50 pies, Parshall sí da a conocer la fórmula para calcular la pérdida de
carga p y en unidades inglesas es:

 1− S 
0.72
1
hc = 1.46   Q 0.67
( w + 15 )  0.05 
La que transformada a unidades métricas puede quedar:

1− S 
0.72
5.072
hc = 1.46   Q 0.67
( w + 4.57 )  0.05 

2.6.6. CONDICIONES DE FLUJO EN LA CANALETA PARSHALL COMO

DISPOSITIVO DE AFORO
Para que el resalto hidráulico en una canaleta Parshall sea utilizado con el fin de aforar un
caudal, el diseño de la canaleta debe cumplir los siguientes requisitos:

• No puede trabajar ahogado, significa que la relación Hb/Ha no puede superar los valores
contenidos en la Tabla.

• La relación W/Ha debe estar entre 0.4 y 0.8.

• El número de Froude debe estar contenido entre los intervalos 1.7 – 2.5 o 4.5 – 9.0.
Deben evitarse número entre 2.5 a 4.5 ya que producen un resalto inestable

3. REFERENCIAS BIBLIOGRÁFICAS

Canal Parshall. (2019). StuDocu; StuDocu.

https://www.studocu.com/pe/document/universidad-nacional-autonoma-de-
mexico/abastecimiento-de-agua-potable-y-alcantarillado/otros/canal-
parshall/8204990/view

Estudio De Un Medidor De Régimen Crítico Canaleta Parshall. (2019). StuDocu;

StuDocu. https://www.studocu.com/pe/document/universidad-de-
cartagena/hidraulica/informe/estudio-de-un-medidor-de-regimen-critico-canaleta-
parshall/6671126/view

Ejercicio de floculador mecanico y canal Parshall. (2019). StuDocu; StuDocu.

https://www.studocu.com/pe/document/universidad-nacional-de-rio-
negro/potabilizacion-de-agua/apuntes/ejercicio-de-floculador-mecanico-y-canal-
parshall/13723809/view
