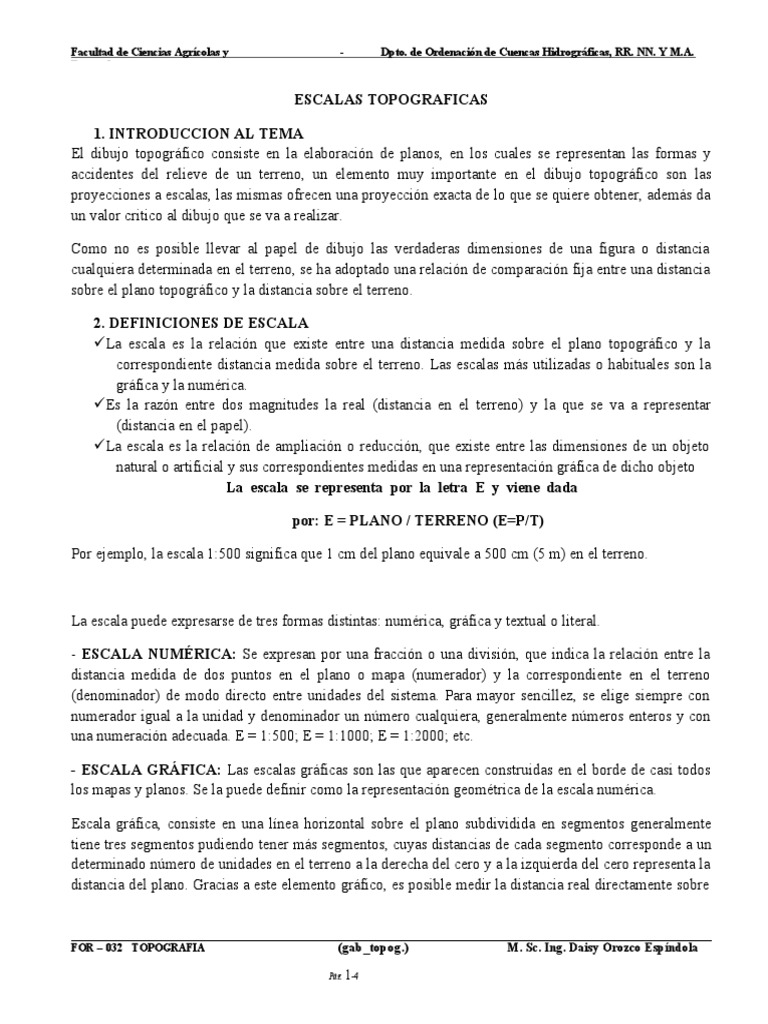

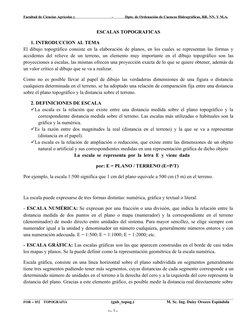

ESCALAS TOPOGRAFICAS

1. INTRODUCCION AL TEMA
El dibujo topográfico consiste en la elaboración de planos, en los cuales se representan las formas y
accidentes del relieve de un terreno, un elemento muy importante en el dibujo topográfico son las
proyecciones a escalas, las mismas ofrecen una proyección exacta de lo que se quiere obtener, además da
un valor critico al dibujo que se va a realizar.

Como no es posible llevar al papel de dibujo las verdaderas dimensiones de una figura o distancia
cualquiera determinada en el terreno, se ha adoptado una relación de comparación fija entre una distancia
sobre el plano topográfico y la distancia sobre el terreno.

2. DEFINICIONES DE ESCALA
La escala es la relación que existe entre una distancia medida sobre el plano topográfico y la
correspondiente distancia medida sobre el terreno. Las escalas más utilizadas o habituales son la
gráfica y la numérica.
Es la razón entre dos magnitudes la real (distancia en el terreno) y la que se va a representar
(distancia en el papel).
La escala es la relación de ampliación o reducción, que existe entre las dimensiones de un objeto
natural o artificial y sus correspondientes medidas en una representación gráfica de dicho objeto
La escala se representa por la letra E y viene dada

por: E = PLANO / TERRENO (E=P/T)

Por ejemplo, la escala 1:500 significa que 1 cm del plano equivale a 500 cm (5 m) en el terreno.

La escala puede expresarse de tres formas distintas: numérica, gráfica y textual o literal.

- ESCALA NUMÉRICA: Se expresan por una fracción o una división, que indica la relación entre la
distancia medida de dos puntos en el plano o mapa (numerador) y la correspondiente en el terreno
(denominador) de modo directo entre unidades del sistema. Para mayor sencillez, se elige siempre con
numerador igual a la unidad y denominador un número cualquiera, generalmente números enteros y con
una numeración adecuada. E = 1:500; E = 1:1000; E = 1:2000; etc.

- ESCALA GRÁFICA: Las escalas gráficas son las que aparecen construidas en el borde de casi todos
los mapas y planos. Se la puede definir como la representación geométrica de la escala numérica.

Escala gráfica, consiste en una línea horizontal sobre el plano subdividida en segmentos generalmente
tiene tres segmentos pudiendo tener más segmentos, cuyas distancias de cada segmento corresponde a un
determinado número de unidades en el terreno a la derecha del cero y a la izquierda del cero representa la
distancia del plano. Gracias a este elemento gráfico, es posible medir la distancia real directamente sobre

FOR – 032 TOPOGRAFIA (gab_topog.) M. Sc. Ing. Daisy Orozco Espíndola

Pág. 1-4

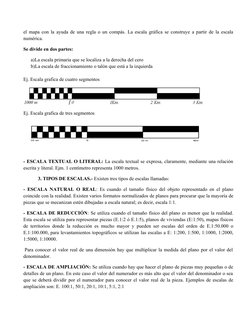

el mapa con la ayuda de una regla o un compás. La escala gráfica se construye a partir de la escala
numérica.

Se divide en dos partes:

a)La escala primaria que se localiza a la derecha del cero

Ej. Escala grafica de cuatro segmentos

Ej. Escala grafica de tres segmentos

- ESCALA TEXTUAL O LITERAL: La escala textual se expresa, claramente, mediante una relación
escrita y literal. Ejm. 1 centímetro representa 1000 metros.

3. TIPOS DE ESCALAS.- Existen tres tipos de escalas llamadas:

- ESCALA NATURAL O REAL: Es cuando el tamaño físico del objeto representado en el plano
coincide con la realidad. Existen varios formatos normalizados de planos para procurar que la mayoría de
piezas que se mecanizan estén dibujadas a escala natural; es decir, escala 1:1.

- ESCALA DE REDUCCIÓN: Se utiliza cuando el tamaño físico del plano es menor que la realidad.
Esta escala se utiliza para representar piezas (E.1:2 ó E.1:5), planos de viviendas (E:1:50), mapas físicos
de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E.1:50.000 o
E.1:100.000, para levantamientos topográficos se utilizan las escalas a E: 1:200, 1:500, 1:1000, 1:2000,
1:5000, 1:10000.

Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del
denominador.

- ESCALA DE AMPLIACIÓN: Se utiliza cuando hay que hacer el plano de piezas muy pequeñas o de
detalles de un plano. En este caso el valor del numerador es más alto que el valor del denominador o sea
que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de escalas de
ampliación son: E. 100:1, 50:1, 20:1, 10:1, 5:1, 2:1

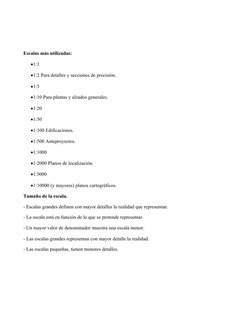

Escalas más utilizadas:

1:1

1:2 Para detalles y secciones de precisión.

1:5

1:10 Para plantas y alzados generales.

1:20

1:50

1:100 Edificaciones.

1:500 Anteproyectos.

1:1000

1:2000 Planos de localización.

1:5000

1:10000 (y mayores) planos cartográficos.

Tamaño de la escala.

- Escalas grandes definen con mayor detalles la realidad que representan.

- La escala está en función de lo que se pretende representar.

- Un mayor valor de denominador muestra una escala menor.

- Las escalas grandes representan con mayor detalle la realidad.

- Las escalas pequeñas, tienen menores detalles.

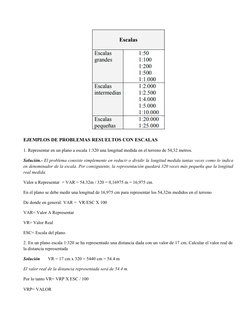

1. Representar en un plano a escala 1:320 una longitud medida en el terreno de 54,32 metros.

Solución.- El problema consiste simplemente en reducir o dividir la longitud medida tantas veces como lo indica
en denominador de la escala. Por consiguiente, la representación quedará 320 veces más pequeña que la longitud
real medida.

Valor a Representar = VAR = 54.32m / 320 = 0,16975 m = 16,975 cm.

En el plano se debe medir una longitud de 16,975 cm para representar los 54,32m medidos en el terreno

De donde en general: VAR = VR/ESC X 100

VAR= Valor A Representar

VR= Valor Real

ESC= Escala del plano.

2. En un plano escala 1:320 se ha representado una distancia dada con un valor de 17 cm. Calcular el valor real de
la distancia representada

Solución VR = 17 cm x 320 = 5440 cm = 54.4 m

El valor real de la distancia representada será de 54.4 m.

Por lo tanto VR= VRP X ESC / 100

VRP= VALOR
REPRESENTADO.

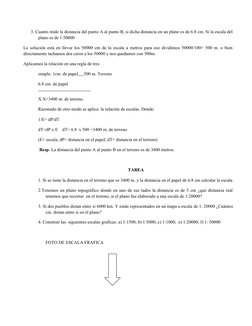

 3. Cuanto mide la distancia del punto A al punto B, si dicha distancia en un plano es de 6.8 cm. Si la escala del
plano es de 1:50000

La solución está en llevar los 50000 cm de la escala a metros para eso dividimos 50000/100= 500 m. o bien
directamente tachamos dos ceros a los 50000 y nos quedamos con 500m.

Aplicamos la relación en una regla de tres

simple: 1cm. de papel 500 m. Terreno

6.8 cm. de papel

X X=3400 m. de terreno.

Razonado de otro modo se aplica la relación de escalas. Donde:

1/E= dP/dT

dT=dP x E dT= 6.8 x 500 =3400 m. de terreno

(E= escala; dP= distancia en el papel; dT= distancia en el terreno)

Resp. La distancia del punto A al punto B en el terreno es de 3400 metros.

TAREA

1. Si se tiene la distancia en el terreno que es 3400 m. y la distancia en el papel de 6.8 cm calcular la escala.

2.Tenemos un plano topográfico donde en uno de sus lados la distancia es de 5 cm ¿qué distancia real
tenemos que recorrer en el terreno, si el plano fue elaborado a una escala de 1:20000?

3. Si dos pueblos distan entre si 6000 km. Y están representados en un mapa a escala de 1: 20000 ¿Cuántos
cm. distan entre si en el plano?

4. Construir las siguientes escalas graficas: a) 1:1500; b) 1:5000; c) 1:1000; e) 1:20000; f) 1: 50000

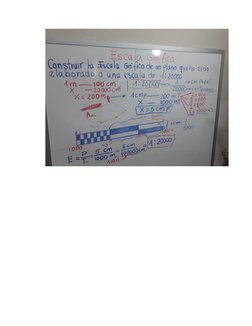

FOTO DE ESCALA FRAFICA
