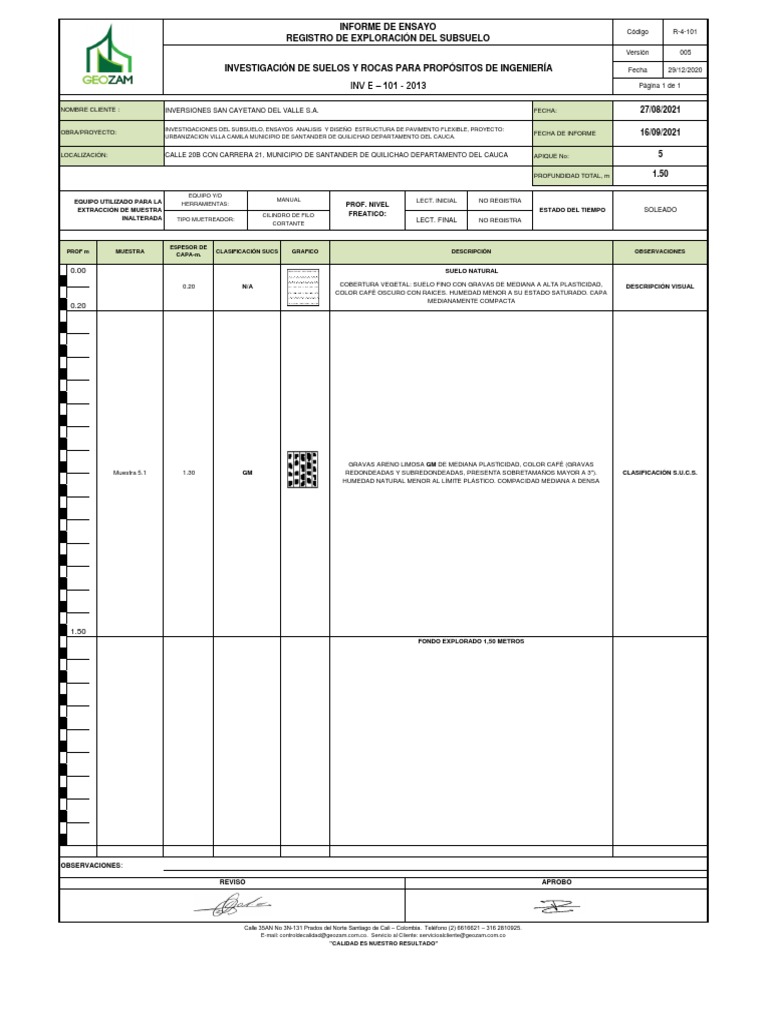

INFORME DE ENSAYO Código R-4-101

REGISTRO DE EXPLORACIÓN DEL SUBSUELO

Versión 005

INVESTIGACIÓN DE SUELOS Y ROCAS PARA PROPÓSITOS DE INGENIERÍA Fecha 29/12/2020

INV E – 101 - 2013 Página 1 de 1

NOMBRE CLIENTE : INVERSIONES SAN CAYETANO DEL VALLE S.A. FECHA: 27/08/2021

INVESTIGACIONES DEL SUBSUELO, ENSAYOS ANALISIS Y DISEÑO ESTRUCTURA DE PAVIMENTO FLEXIBLE, PROYECTO:
OBRA/PROYECTO:
URBANIZACION VILLA CAMILA MUNICIPIO DE SANTANDER DE QUILICHAO DEPARTAMENTO DEL CAUCA.
FECHA DE INFORME 16/09/2021

LOCALIZACIÓN: CALLE 20B CON CARRERA 21, MUNICIPIO DE SANTANDER DE QUILICHAO DEPARTAMENTO DEL CAUCA APIQUE No: 5

PROFUNDIDAD TOTAL, m 1.50

EQUIPO Y/O
EQUIPO UTILIZADO PARA LA MANUAL LECT. INICIAL NO REGISTRA
HERRAMIENTAS: PROF. NIVEL
EXTRACCIÓN DE MUESTRA ESTADO DEL TIEMPO SOLEADO
CILINDRO DE FILO FREATICO:
INALTERADA TIPO MUETREADOR: LECT. FINAL NO REGISTRA
CORTANTE

ESPESOR DE
PROF m MUESTRA CLASIFICACIÓN SUCS GRAFICO DESCRIPCIÓN OBSERVACIONES
CAPA-m.

0.00 SUELO NATURAL

0.20 N/A COBERTURA VEGETAL: SUELO FINO CON GRAVAS DE MEDIANA A ALTA PLASTICIDAD, DESCRIPCIÓN VISUAL
COLOR CAFÉ OSCURO CON RAICES. HUMEDAD MENOR A SU ESTADO SATURADO. CAPA
MEDIANAMENTE COMPACTA
0.20

GRAVAS ARENO LIMOSA GM DE MEDIANA PLASTICIDAD, COLOR CAFÉ (GRAVAS

Muestra 5.1 1.30 GM REDONDEADAS Y SUBREDONDEADAS, PRESENTA SOBRETAMAÑOS MAYOR A 3"). CLASIFICACIÓN S.U.C.S.
HUMEDAD NATURAL MENOR AL LÍMITE PLÁSTICO. COMPACIDAD MEDIANA A DENSA

1.50
FONDO EXPLORADO 1,50 METROS

OBSERVACIONES:

REVISÓ APROBÓ

Calle 35AN No 3N-131 Prados del Norte Santiago de Cali – Colombia. Teléfono (2) 6616621 – 316 2810925.
E-mail: controldecalidad@geozam.com.co. Servicio al Cliente: servicioalcliente@geozam.com.co
"CALIDAD ES NUESTRO RESULTADO"
 Código R-4-123
INFORME DE ENSAYO
Versión 007
DETERMINACIÓN EN LABORATORIO DEL CONTENIDO DE AGUA (HUMEDAD) DE MUESTRAS DE SUELO.
DETERMINACIÓN DE LOS TAMAÑOS DE LAS PARTÍCULAS DE LOS SUELOS. DETERMINACION DEL LIMITE Fecha 29/12/2020
LIQUIDO, LIMITE PLASTICO E INDICE DE PLASTICIDAD DE LOS SUELOS
Página 1 de 1

INV E - 122 - 13 / INV E - 123 - 13 / INV E - 125 - 13 / INV E - 126 - 13

NOMBRE CLIENTE: INVERSIONES SAN CAYETANO DEL VALLE S.A. FECHA DE ENSAYO: sept-2021

INVESTIGACIONES DEL SUBSUELO, ENSAYOS ANALISIS Y DISEÑO ESTRUCTURA DE PAVIMENTO FLEXIBLE,

ESTUDIO / PROYECTO: PROYECTO: URBANIZACION VILLA CAMILA MUNICIPIO DE SANTANDER DE QUILICHAO DEPARTAMENTO DEL CAUCA.
APIQUE No 5

MUESTRA No: 5.1

LOCALIZACIÓN: CALLE 20B CON CARRERA 21, MUNICIPIO DE SANTANDER DE QUILICHAO DEPARTAMENTO DEL CAUCA
PROFUNDIDAD (m): 0.20 1.50

LIMITES DE ATTERBERG HUMEDAD (%) LIMITE LÍQUIDO PROMEDIO LIMITE PLÁSTICO

Numero de golpes 23 24 23.50

Masa humeda + Tara (g) 545.70 30.55 29.03 29.79 13.50 12.12

Masa seca + Tara (g) 438.40 22.65 21.73 22.19 11.33 10.25

Masa de Tara (g) 53.10 6.54 6.70 6.62 4.32 4.24

Masa del agua (g) 107.30 7.90 7.30 7.60 2.17 1.87

Masa seca (g) 385.30 16.11 15.03 15.57 7.01 6.01

Humedad (%) 27.8 49.04 48.57 48.81 30.96 31.11

Limites (Liquido y Plastico) 48.45 31.04

211 GRANULOMETRIA

3568 % LIMITE LIQUIDO: 48.4

Peso Seco Antes de Lavar (g) = 2626.3 Peso seco después de lavar (g) = 2199.90
% LIMITE PLASTICO: 31.0
Tamiz % IND. PLASTICIDAD: 17.4
Peso Ret (g) % Retenido % Retenido Acumulado % Pasa
(Pulg.) (mm)
4" 101.60 0.0 0.0 100.0 % DE GRAVAS: 70.4
3" 76.2 0.0 0.0 0.0 100.0 % DE ARENAS: 13.3

2" 50.8 0.0 0.0 0.0 100.0 % DE FINOS: 16.2

1 1/2" 38.1 866.3 33.0 33.0 67.0

1" 25.4 512.2 19.5 52.5 47.5

3/4" 19 213.5 8.1 60.6 39.4 D30(mm): 5.35

1/2" 12.5 131.0 5.0 65.6 34.4 D60(mm): 34.60

3/8" 9.5 45.9 1.7 67.4 32.6 D10 mm (diámetro efectivo): N/A

#4 4.75 80.3 3.1 70.4 29.6 Coeficiente de Uniformidad

N/A
74.3 2.8 73.2 26.8 (Cu):
#10 2.00
#40 0.420 150.4 5.7 79.0 21.0 Coeficiente de Curvatura
N/A
125.9 4.8 83.8 16.2 (Cc):
#200 0.075
Pasa #200 426.5 16.2
2199.8 100.0
CURVA GRANULOMÉTRICA
3" 2" 11/2" 1" 3/4" 1/2" 3/8" No. 4 No. 10 No. 40 No. 200
100

90

80

70

60
% PASA

50

40

30

20

10

0
100.0 10.0 1.0 0.1 0.0
DIÁMETRO DE PARTÍCULAS GRANULOMETRIA

CLASIFICACIÓN S.U.C.S.: GM CLASIFICACION AASHTO: A-2-7 (0)

OBSERVACIONES:
Los resultados presentados corresponden unicamente a la muestra entregada al laboratorio y sometida a ensayo.
Esta muestra no es reproducible ni total ni pacial sin la autorizacion de Geozam S.A.S.
REVISÓ APROBÓ

FIN DEL INFORME
