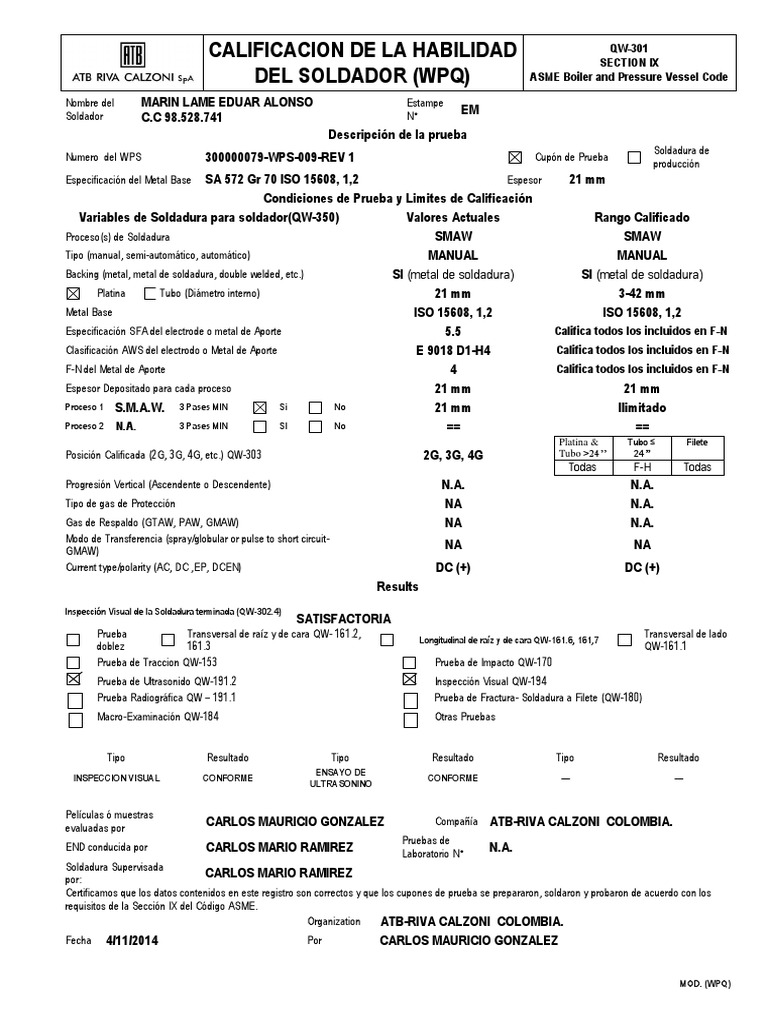

CALIFICACION DE LA HABILIDAD QW-301

SECTION IX
DEL SOLDADOR (WPQ) ASME Boiler and Pressure Vessel Code

Nombre del MARIN LAME EDUAR ALONSO Estampe


EM
Soldador C.C 98.528.741 N°
Descripción de la prueba
Soldadura de
Numero del WPS 300000079-WPS-009-REV 1 Cupón de Prueba
producción
Especificación del Metal Base SA 572 Gr 70 ISO 15608, 1,2 Espesor 21 mm
Condiciones de Prueba y Limites de Calificación
Variables de Soldadura para soldador(QW-350) Valores Actuales Rango Calificado
Proceso(s) de Soldadura SMAW SMAW
Tipo (manual, semi-automático, automático) MANUAL MANUAL
Backing (metal, metal de soldadura, double welded, etc.) SI (metal de soldadura) SI (metal de soldadura)
Platina Tubo (Diámetro interno) 21 mm 3-42 mm
Metal Base ISO 15608, 1,2 ISO 15608, 1,2
Especificación SFA del electrode o metal de Aporte 5.5 Califica todos los incluidos en F-N
Clasificación AWS del electrodo o Metal de Aporte E 9018 D1-H4 Califica todos los incluidos en F-N
F-N del Metal de Aporte 4 Califica todos los incluidos en F-N
Espesor Depositado para cada proceso 21 mm 21 mm
Proceso 1 S.M.A.W. 3 Pases MIN Si No 21 mm Ilimitado
Proceso 2 N.A. 3 Pases MIN SI No == ==
Platina & Tubo ≤ Filete
Posición Calificada (2G, 3G, 4G, etc.) QW-303 2G, 3G, 4G Tubo >24’’ 24 ’’
Todas F-H Todas
Progresión Vertical (Ascendente o Descendente) N.A. N.A.
Tipo de gas de Protección NA N.A.
Gas de Respaldo (GTAW, PAW, GMAW) NA N.A.
Modo de Transferencia (spray/globular or pulse to short circuit-
GMAW)
NA NA
Current type/polarity (AC, DC ,EP, DCEN) DC (+) DC (+)
Results
Inspección Visual de la Soldadura terminada (QW-302.4)
SATISFACTORIA
Prueba Transversal de raíz y de cara QW- 161.2, Transversal de lado
Longitudinal de raíz y de cara QW-161.6, 161,7
doblez 161.3 QW-161.1
Prueba de Traccion QW-153 Prueba de Impacto QW-170
Prueba de Ultrasonido QW-191.2 Inspección Visual QW-194
Prueba Radiográfica QW – 191.1 Prueba de Fractura- Soldadura a Filete (QW-180)
Macro-Examinación QW-184 Otras Pruebas

Tipo Resultado Tipo Resultado Tipo Resultado


ENSAYO DE
INSPECCION VISUAL CONFORME CONFORME --- ---
ULTRASONINO

Películas ó muestras
evaluadas por
CARLOS MAURICIO GONZALEZ Compañía ATB-RIVA CALZONI COLOMBIA.
Pruebas de
END conducida por CARLOS MARIO RAMIREZ Laboratorio N°
N.A.
Soldadura Supervisada
por:
CARLOS MARIO RAMIREZ
Certificamos que los datos contenidos en este registro son correctos y que los cupones de prueba se prepararon, soldaron y probaron de acuerdo con los
requisitos de la Sección IX del Código ASME.
Organization ATB-RIVA CALZONI COLOMBIA.
Fecha 4/11/2014 Por CARLOS MAURICIO GONZALEZ

MOD. (WPQ)
