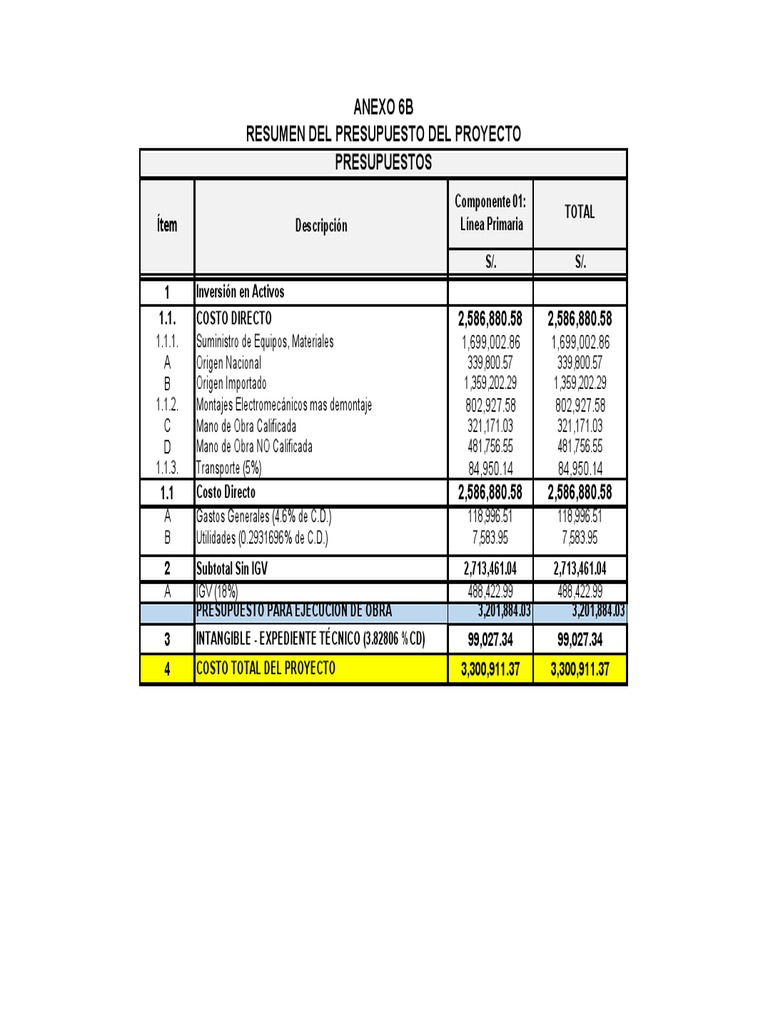

ANEXO 6B

RESUMEN DEL PRESUPUESTO DEL PROYECTO

PRESUPUESTOS
Componente 01:
TOTAL
Ítem Descripción Línea Primaria

S/. S/.
1 Inversión en Activos
1.1. COSTO DIRECTO 2,586,880.58 2,586,880.58
1.1.1. Suministro de Equipos, Materiales 1,699,002.86 1,699,002.86
A Origen Nacional 339,800.57 339,800.57
B Origen Importado 1,359,202.29 1,359,202.29
1.1.2. Montajes Electromecánicos mas demontaje 802,927.58 802,927.58
C Mano de Obra Calificada 321,171.03 321,171.03
D Mano de Obra NO Calificada 481,756.55 481,756.55
1.1.3. Transporte (5%) 84,950.14 84,950.14
1.1 Costo Directo 2,586,880.58 2,586,880.58
A Gastos Generales (4.6% de C.D.) 118,996.51 118,996.51
B Utilidades (0.2931696% de C.D.) 7,583.95 7,583.95
2 Subtotal Sin IGV 2,713,461.04 2,713,461.04
A IGV (18%) 488,422.99 488,422.99
PRESUPUESTO PARA EJECUCIÓN DE OBRA 3,201,884.03 3,201,884.03
3 INTANGIBLE - EXPEDIENTE TÉCNICO (3.82806 %CD) 99,027.34 99,027.34
4 COSTO TOTAL DEL PROYECTO 3,300,911.37 3,300,911.37
 PRESUPUESTO DE OBRA - LÍNEA PRIMARIA
CLIENTE : ELECTROSUR S.A.
PROYECTO : “CREACIÓN E INSTALACIÓN DE LÍNEA PRIMARIA EN 33kV, DESDE S.E. UBINAS – SANTA LUCIA DISTRITO DE UBINAS, PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN
DISTRITO : UBINAS
PROVINCIA : GRAL. SÁNCHEZ CERRO
REGIÓN : MOQUEGUA

COSTOS

ITEM
DESCRIPCIÓN UNID. CANT.
s1 UNIT. PARC. SUB TOTAL

s1
A. SUMINISTRO DE MATERIALES
s1
1.00 POSTES Y CRUCETAS
1.01 POSTE DE MADERA DE 16m, CLASE 5 u 201.00 3,641.00 731,841.00
1.02 CRUCETA DE MADERA TRATADA DE 4.6m, DE 90x115mm SECCIÓN u 40.00 500.00 20,000.00
1.03 CRUCETA DE MADERA TRATADA DE 3.2m, DE 90x115mm SECCIÓN u 121.00 380.00 45,980.00
1.04 CRUCETA DE MADERA TRATADA DE 2.4m, DE 90x115mm SECCIÓN u 161.00 220.00 35,420.00
1.05 CRUCETA DE MADERA TRATADA DE 90x115mm SECCIÓN, 1.20m LONGITUD u 36.00 240.00 8,640.00
s1 sub total postes y crucetas - - 841,881.00
2.00 AISLADORES - -
2.01 AISLADOR PORCELANA TIPO SUSPENSIÓN DE 45kV (4CAMPANAS) u 591.00 102.80 60,754.80
s1 sub total aisladores - - 60,754.80
3.00 CONDUCTORES ELECTRICOS - -
3.01 CONDUCTOR DESNUDO DE ALUMINIO AAAC DE 70mm2 m 87 576.00 3.30 289,000.80
3.02 CONDUCTOR COPERWELD CABLEADO DE 35mm2 m 5 190.00 9.07 47,061.86
3.03 CABLE DE GUARDA EHS 38mm2 m 48 875.00 3.10 151,512.50
s1 sub total conductores eléctricos - - 487,575.16
4.00 ACCESORIOS DE CONDUCTORES - -
27.12 4,881.36
4.01 GRAPA TIPO PISTOLA DE ALUMINIO DE 3 PERNOS PARA CONDUCTOR DE 70mm2 u 180.00
4.02 GRAPA DE SUSPENSIÓN PARA CONDUCTOR DE 70mm2 u 411.00 38.14 15,673.73
25.80 3,715.20
4.03 GRAPA DE ANCLAJE TIPO PISTOLA DE A°G° DE 2 PERNOS EN U PARA CONDUCTOR DE Ac38mm2 u 144.00
4.04 CINTA PLANA DE AMARRE DE ALUMINIO DE 3/4" m 72.00 1.02 73.44
28.50 11,713.50
4.05 VARILLA DE ARMAR PREFORMADA SIMPLE PARA CONDUCTOR DE 70mm2 u 411.00
4.06 AMORTIGUADOR DE LÍNEA PARA CONDUCTOR DE 70mm2 u 224.00 31.36 7,023.73
2.71 349.59
4.07 GRAPA DE SUSPENSIÓN ANGULAR PARA CABLE DE GUARDA EHS 38mm2 u 129.00
4.08 GRAPA U DE COPERWELD u 4 175.00 0.42 1,769.07
s1 sub total accesorios de conductores - - 45,199.62
5.00 FERRETERIA Y ACCESORIOS - -
5.01 RIOSTRA DE F°G° DE 1.0m, PERFIL DE 3 1/2" x 3 1/2" x 5mm u 399.00 58.00 23,142.00
PERNO MAQUINADO DE A°G° DE 18" LONG, Ø3/4", INC. VOLANDA CON TUERCA Y
21.15 6,218.10
5.02 CONTRATUERCA u 294.00
PERNO DOBLE ARMADO DE A°G°, 19mm∅x22" LONG., C/4 VOLANDAS DE PRESIÓN, 4 TUERCAS
21.15 3,045.60
5.03 Y 4 CONTRATUERCAS u 144.00
5.04 PERNO OJO DE A°G° DE 1/2" LONG., 6" TUERCAS Y 4 CONTRATUERCAS u 201.00 22.00 4,422.00
5.05 TUERCA OJO DE A°G° DE ∅1/2", C/TUERCAS Y 1 CONTRATUERCA u 72.00 22.00 1,584.00
PERNO CABEZA COCHE DE A°G° DE 7" LONG, Ø5/8; 3" DE MAQUINADO CON VOLANDA TUERCA
12.00 4,788.00
5.06 Y CONTRA TUERCA u 399.00
13.00 5,343.00
5.07 PERNO OJO DE A°G° DE 7", 3/4Φ, PROVISTO DE ARANDELA TUERCA Y CONTRATUERCA u 411.00
13.00 468.00
5.08 PERNO OJO DE A°G° DE 12", 3/4Φ, PROVISTO DE TUERCA Y CONTRATUERCA u 36.00
5.09 TUERCA OJO DE A°G° PARA PERNO DE ∅3/4" u 144.00 10.50 1,512.00
5.10 GRAPA O PLANCHA TIPO J u 591.00 6.00 3,546.00
5.11 ARANDELA CUADRADA PLANA DE F°G° 57x57x5mm, Ø21 u 1 584.00 2.71 4,292.64
5.12 ARANDELA CUADRADA CURVA DE F°G° 57x57x5mm, Ø21 u 487.00 2.71 1,319.77
BAYONETA SENCILLA DE A°G° PARA CABLE DE GUARDA DE PERFIL ANGULAR DE 64x64x6,4 mm
79.95 9,673.95
5.13 C/ACCESORIOS u 121.00
BAYONETA DOBLE ANGULO DE A°G° PARA CABLE DE GUARDA DE PERFIL ANGULAR DE
115.44 8,311.68
5.14 64x64x6,4 mm C/ACCESORIOS u 72.00
s1 sub total ferretería y accesorios - - 77,666.74
6.00 RETENIDAS Y ACCESORIOS 230.00 - -
6.01 CABLE DE ACERO GRADO SIEMENS MARTIN, Ø13mm m 4 600.00 15.00 69,000.00
ABRAZADERA DE 3 PERNOS DE Ø200mm, SEGÚN DETALLE 3" DE LADO e=6mm 38.14 8,772.20
6.02 u 230.00
6.03 AISLADOR POLIMÉRICO TIPO SUSPENSIÓN DE 27kV u 230.00 120.34 27,678.20
VARILLA DE ANCLAJE DE A° G° DE Ø19mm x 2,40 m, PROVISTO DE OJAL GUARDACABO
120.00 27,600.00
EN UN EXTREMO; TUERCA Y CONTRATUERCA EN EL OTRO
6.04 u 230.00
6.05 MORDAZA PREFORMADA DE A° G° PARA CABLE DE 10 mm Ø u 920.00 38.14 35,088.80
6.06 ALAMBRE DE A° G° Nº 12 PARA ENTORCHADO m 230.00 8.05 1,851.50
6.07 GUARDACABO u 230.00 2.12 487.60
6.08 PLATINA CUADRADA DE METAL DE 30cm x 30cm, e=10mm u 230.00 55.08 12,668.40
s1 sub total retenidas y accesorios - - 183,146.70
7.00 PUESTA A TIERRA 27.00 - -
s1 sub total puesta a tierra - - -
8.00 PROTECCIÓN Y MANIOBRA - -
8.01 SECCIONADOR UNIPOLAR DE 45kV u 3.00 375.40 1,126.20
8.02 PARARRAYOS UNIPOLAR DE 45kV u 3.00 550.88 1,652.64
s1 sub total proteccion y maniobra - - 2,778.84
s1 TOTAL SUMINISTRO MATERIALES - - 1,699,002.86
 PRESUPUESTO DE OBRA - LÍNEA PRIMARIA
CLIENTE : ELECTROSUR S.A.
PROYECTO : “CREACIÓN E INSTALACIÓN DE LÍNEA PRIMARIA EN 33kV, DESDE S.E. UBINAS – SANTA LUCIA DISTRITO DE UBINAS, PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN
DISTRITO : UBINAS
PROVINCIA : GRAL. SÁNCHEZ CERRO
REGIÓN : MOQUEGUA

COSTOS

ITEM
DESCRIPCIÓN UNID. CANT.
s1 UNIT. PARC. SUB TOTAL

B. MONTAJE ELECTROMECANICO - -
1.00 OBRAS PRELIMINARES - -
1.01 CARTEL DE IDENTIFICACION DE OBRA DE 3.60x2.40M u 1.00 1,569.81 1,569.81
1.02 CAMPAMENTO Y ALMACEN DE OBRA m2 100.00 139.94 13,994.00
1.03 ELABORACION DE EXPEDIENTE DE INGENIERIA DE DETALLE glb 1.00 8,000.00 8,000.00
1.04 TRAZO Y REPLANTEO TOPOGRAFICO km 27.75 167.12 4,637.58
1.05 MITIGACIÓN DE IMPACTO AMBIENTAL glb 1.00 12,000.00 12,000.00
1.06 PERMISOS Y GESTIÓN DE SERVIDUMBRE km 27.75 525.00 14,568.75
1.07 PLAN DE SEGURIDAD km 27.75 600.00 16,650.00
1.08 PLAN DE MONITOREO ARQUEOLÓGICO km 27.75 899.00 24,947.25
1.09 ACCESOS u 67.00 821.16 55,017.72
s1 sub total Obras Preliminares - - 151,385.11
2.00 INSTALACIÓN DE POSTES - -
2.01 APERTURA DE HOYO PARA POSTE DE MT EN TERRENO NORMAL u 125.00 199.91 24,988.75
2.02 APERTURA DE HOYO PARA POSTE DE MT EN TERRENO DURO-ROCOSO u 76.00 330.00 25,080.00
2.03 TRASLADO MANUAL DE POSTES A PUNTO DE IZAJE CON MANIOBRAS u 76.00 1,350.00 102,600.00
2.04 INSTALACIÓN DE POSTE DE MADERA DE 16m SIN ACCESO DE GRÚA u 76.00 700.00 53,200.00
2.05 INSTALACIÓN DE POSTE DE MADERA DE 16m CON ACCESO DE GRÚA u 125.00 69.00 8,625.00
s1 sub total Instalación de Postes - - 214,493.75
3.00 INSTALACIÓN DE RETENIDAS - -
3.01 APERTURA DE HOYO PARA RETENIDA (TERRENO DURO/ROCOSO) u 230.00 390.00 89,700.00
3.02 INSTALACIÓN DE RETENIDA INCLINADA u 230.00 75.00 17,250.00
s1 sub total Instalación de Retenidas - - 106,950.00
4.00 MONTAJE DE ARMADOS - -
4.01 ARMADO EN ALINEAMIENTO MT jgo 121.00 250.00 30,250.00
4.02 ARMADO EN ANCLAJE MT jgo 34.00 270.00 9,180.00
4.03 INSTALACIÓN DE SECCIONADOR jgo 3.00 239.13 717.39
4.04 INSTALACIÓN DE PARARRAYOS jgo 3.00 265.46 796.38
s1 sub total Instalación de armados - - 40,943.77
5.00 MONTAJE DE CONDUCTORES ELECTRICOS Y ACCESORIOS - -
5.01 TENDIDO Y FLECHADO DE CONDUCTOR AAAC DE 35mm2 m 87 576.00 2.45 214,561.20
5.02 TENDIDO Y FLECHADO DE CONDUCTOR EHS m 48 875.00 1.25 61,093.75
s1 sub total Instalación de conductores eléctricos y accesorios - - 275,654.95
6.00 INSTALACIÓN DE POZO DE PUESTA A TIERRA - -
s1 sub total Instalación de Puesta a tierra - - -
7.00 PRUEBAS Y PUESTA EN SERVICIO - -
7.01 PRUEBAS Y PUESTA EN SERVICIO glb 1.00 1,500.00 1,500.00
7.02 EXPEDIENTE DE LIQUIDACION FINAL CONFORME A OBRA glb 1.00 12,000.00 12,000.00
s1 sub total Instalación de Puesta en servicio - - 13,500.00
s1 TOTAL MONTAJE ELECTROMECANICO - - 802,927.58
 Análisis de Costos Unitarios Gastos Generales Directos e Indirectos
Estudio de Pre-inversión a nivel de Perfil del proyecto denominado “CREACIÓN E INSTALACIÓN DE LÍNEA PRIMARIA EN 33kV, DESDE S.E.
UBINAS – SANTA LUCIA DISTRITO DE UBINAS, PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

Departamento : Moquegua
Plazo de Obra : 9 meses
1.0 Gastos Generales Variables-Gastos Generales Directos
1.1 Personal Profesional Principal
Particip. Tiempo Sueldo Parcial
Descripción Unidad Cant.
% (meses) (S/.) (S/.)
Ingeniero Residente de la Obra Und. 1 100.00% 9.00 3 000.00 27 000.00
Ing Asistente en Líneas Primarias Und. 1 50.00% 9.00 1 500.00 6 750.00
Ing Especialista Redes Primarias y Secundarias Und. 1 50.00% 9.00 1 500.00 6 750.00
Ing Especialista en Seguridad Und. 1 25.00% 2.25 1 500.00 843.75
Parcial 1,1 41,343.75
Nota: El sueldo considerado por cada profesional incluye impuestos y leyes sociales
1.2 Personal de Auxiliar y Apoyo
Particip. Tiempo Sueldo Parcial
Descripción Und. Cant.
% (meses) (S/.) (S/.)
Administrador Und. 1 25.00% 9.00 930.00 2 092.50
Asistente de Administrador Und. 1 20.00% 9.00 930.00 1 674.00
Almacenero Und. 1 70.00% 9.00 930.00 5 859.00
Asistente de almacén Und. 1 25.00% 9.00 930.00 2 092.50
Técnico mecánico Und. 1 25.00% 9.00 930.00 2 092.50
Chofer Und. 1 50.00% 9.00 930.00 4 185.00
Seguridad en obra (Guardian) Und. 1 50.00% 9.00 930.00 4 185.00
Parcial 1,2 22,180.50
Nota: El sueldo considerado por trabajador incluye impuestos y leyes sociales
1.3 Hospedajes, Oficina, Campamentos, alimentación y movilidad del personal principal, auxiliar y apoyo
Particip. Tiempo Gasto Parcial
Descripción Und. Cant.
% (meses) (S/.) (S/.)
Hospedajes Glb/mes 1 50.00% 4.50 200.00 450.00
Alquiler de Oficina en Obra (Incluye agua y luz) Glb/mes 1 50.00% 4.50 500.00 1 125.00
Alquiler de casas almacén Glb/mes 1 50.00% 4.50 700.00 1 575.00
Comunicaciones: telefono, fax, internet, radio, etc. Glb/mes 1 50.00% 4.50 250.00 562.50
Alimentación Glb/mes 1 50.00% 4.50 500.00 1 125.00
Pasajes Glb/mes 1 50.00% 4.50 250.00 562.50
Parcial 1,3 5,400.00
1.4 Mobiliario, equipo, material de oficina y otros
Desgaste Tiempo Gasto Parcial
Descripción Und. Cant.
mensual (%) (meses) (S/.) (S/.)
Mobiliario de oficina Glb 1 5.00% 4.50 500.00 112.50
Computadora Und. 2 5.00% 4.50 100.00 45.00
Impresora Und. 2 5.00% 4.50 100.00 45.00
Equipo de medición de ruido (sonometro dB) Und. 1 5.00% 4.50 100.00 22.50
Equipo de medición de radiación (gaussimetro) Und. 1 5.00% 4.50 100.00 22.50
Filmadora Digital Und. 1 5.00% 4.50 500.00 112.50
Cámara fotográfica digital Und. 1 5.00% 4.50 250.00 56.25
Útiles de Oficina Glb/mes 1 5.00% 4.50 100.00 22.50
Camioneta pick up Und. 1 5.00% 9.00 5 000.00 2 250.00
Combustible Glb/mes 1 75.00% 9.00 250.00 1 687.50
Mantenimiento Glb/mes 1 5.00% 9.00 600.00 270.00
Parcial 1,4 4 646.25
Nota: El desgaste de los equipos ha sido calculado considerando una depreciación líneal en 2 años de vida útil.
El desgaste de las camionetas ha sido calculado considerando una depreciación líneal en 3 años de vida útil.
El desgaste del moviliario de oficna ha sido calculado considerando una depreciación líneal en 5 años de vida útil.
1.5 Gastos financieros y otros gastos
Monto de Cartas % de CD Costo/mes Tiempo Parcial
Descripción Und.
Fianzas (S/.) al mes S/. (meses) S/.
Cartas fianza por adelanto y por materiales mes 1,336,691.82 0.375% 5,012.59 4.00 20,050.38
Cartas fianza por fiel cumplimiento mes 368,476.95 0.042% 153.53 11.00 1,688.85
Seguros par la Obra Gbl 14 923.32
Parcial 1,5 36,662.55
Parcial Gastos Generales Variables (1) 110,233.05
Nota: Cartas fianzas de: fiel cumplimiento (10% del total), por adelanto en efectivo (hasta el 20% del total) y por materiales (hasta el 40% del suminitro).
Seguros contra todo riesgo, seguro por responsabilidad civil contra terceros y seguros contra Incendios y líneas aliadas.
2.0 Gastos Generales Fijos Indirectos
2.1 Personal en la Sede central de la Empresa
Participación Gasto/ Und. Tiempo efectivo Total
Descripción Und. Cant.
% S/. (meses) S/.
Gerente Und. 1 5.00% 3 000.00 9.00 1 350.00
Ingeniero-Supervisión Técnica Empresa Und. 1 5.00% 1 500.00 9.00 675.00
Especialista en Computación Und. 1 5.00% 930.00 9.00 418.50
Contador Und. 1 5.00% 930.00 9.00 418.50
Auxiliar Contabilidad Und. 1 5.00% 930.00 9.00 418.50
Secretaria Und. 1 5.00% 930.00 9.00 418.50
Chofer Und. 1 5.00% 930.00 9.00 418.50
Parcial 2,1 4 117.50
2.2 Gastos de oficina principal y gastos varios
Participacion Gasto/ Und. Tiempo efectivo Total
Descripción Und. Cant.
% S/. (meses) S/.
Oficina (Incluye agua y luz) Und. 1 25.00% 100.00 9.00 225.00
Comunicaciones: telef., fax, Internet, radio Glb 1 25.00% 100.00 9.00 225.00
Material y Equipos de Oficina Glb 1 25.00% 496.24 9.00 1 116.53
Mantenimiento y limpieza Glb 1 25.00% 723.26 9.00 1 627.33
Parcial 2,2 3 193.86
2.3 Gastos de preparación de oferta e imprevistos
% de CD Costo Directo Tiempo efectivo Parcial
Descripción Und. Cant.
S/. (meses) S/.
Elaboración de propuesta Gbl 1 0.015% 2,580,732.26 1.00 387.11
Imprevistos de obra y personal en oficina central Gbl 1 1,064.99 1 064.99
Parcial 2,3 1 452.10
Parcial Gastos Generales Fijos (2) 8 763.46
Total Gastos Generales (1)+(2) 118,996.51
3.0 Resumen S/.
Gastos Generales Variables Directos 110,233.05
Gastos Generales Fijos Indirectos 8 763.46
Total Gastos Generales (1)+(2) 118,996.51
