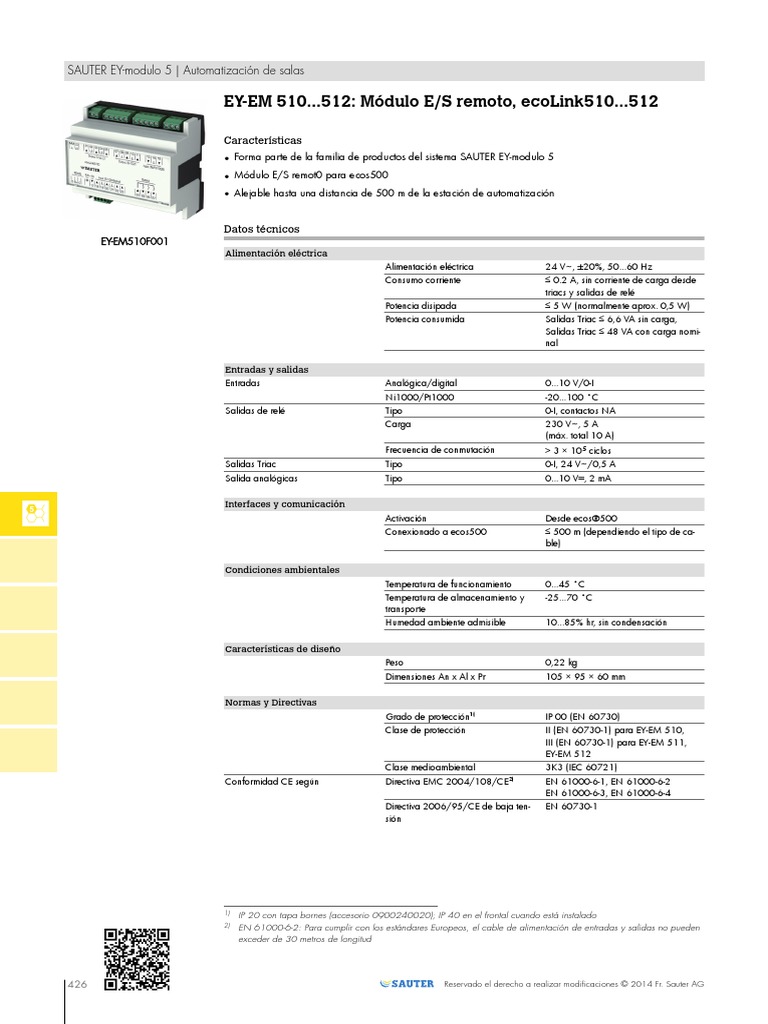

SAUTER EY-modulo 5 | Automatización de salas
EY-EM 510...512: Módulo E/S remoto, ecoLink510...512
Características
• Forma parte de la familia de productos del sistema SAUTER EY-modulo 5
• Módulo E/S remot0 para ecos500
• Alejable hasta una distancia de 500 m de la estación de automatización
Datos técnicos
EY-EM510F001
Alimentación eléctrica
Alimentación eléctrica 24 V~, ±20%, 50...60 Hz
Consumo corriente ≤ 0.2 A, sin corriente de carga desde
triacs y salidas de relé
Potencia disipada ≤ 5 W (normalmente aprox. 0,5 W)
Potencia consumida Salidas Triac ≤ 6,6 VA sin carga,
Salidas Triac ≤ 48 VA con carga nomi-
nal
Entradas y salidas
Entradas Analógica/digital 0...10 V/0-I
Ni1000/Pt1000 -20...100 °C
Salidas de relé Tipo 0-I, contactos NA
Carga 230 V~, 5 A
(máx. total 10 A)
Frecuencia de conmutación > 3 × 105 ciclos
Salidas Triac Tipo 0-I, 24 V~/0,5 A
Salida analógicas Tipo 0...10 V=, 2 mA
N
Interfaces y comunicación
Activación Desde ecos®500
Conexionado a ecos500 ≤ 500 m (dependiendo el tipo de ca-
ble)
Condiciones ambientales
Temperatura de funcionamiento 0...45 °C
Temperatura de almacenamiento y -25...70 °C
transporte
Humedad ambiente admisible 10...85% hr, sin condensación
Características de diseño
Peso 0,22 kg
Dimensiones An x Al x Pr 105 × 95 × 60 mm
Normas y Directivas
Grado de protección1) IP 00 (EN 60730)
Clase de protección II (EN 60730-1) para EY-EM 510,
III (EN 60730-1) para EY-EM 511,
EY-EM 512
Clase medioambiental 3K3 (IEC 60721)
Conformidad CE según Directiva EMC 2004/108/CE2) EN 61000-6-1, EN 61000-6-2
EN 61000-6-3, EN 61000-6-4
Directiva 2006/95/CE de baja ten- EN 60730-1
sión
1) IP 20 con tapa bornes (accesorio 0900240020); IP 40 en el frontal cuando está instalado
2) EN 61000-6-2: Para cumplir con los estándares Europeos, el cable de alimentación de entradas y salidas no pueden
exceder de 30 metros de longitud
426 Reservado el derecho a realizar modificaciones © 2014 Fr. Sauter AG
SAUTER EY-modulo 5 | Automatización de salas
Resumen de tipos
Tipo Descripción
EY-EM510F001 Módulo E/S remoto, 24 V~, 3 relés, 3 triacs
EY-EM511F001 Módulo E/S remoto, 24 V~, 3 triacs
EY-EM512F001 Módulo E/S remoto, 24 V~, 2 triacs
Resumen de especificaciones EY-EM510 EY-EM511 EY-EM512
Relé 3 0 0
Triacs 3 3 2
Salida 0...10 V 3 3 2
Ni1000/PT1000 2 2 0
Entrada 0...10 V, Entrada Digital 4 4 4
Accesorios
Tipo Descripción
0900240020 Cubrebornes
0450573001 Transformador 230 V~/24 V~ 42 VA; para raíl DIN 35 mm (EN 50022)
