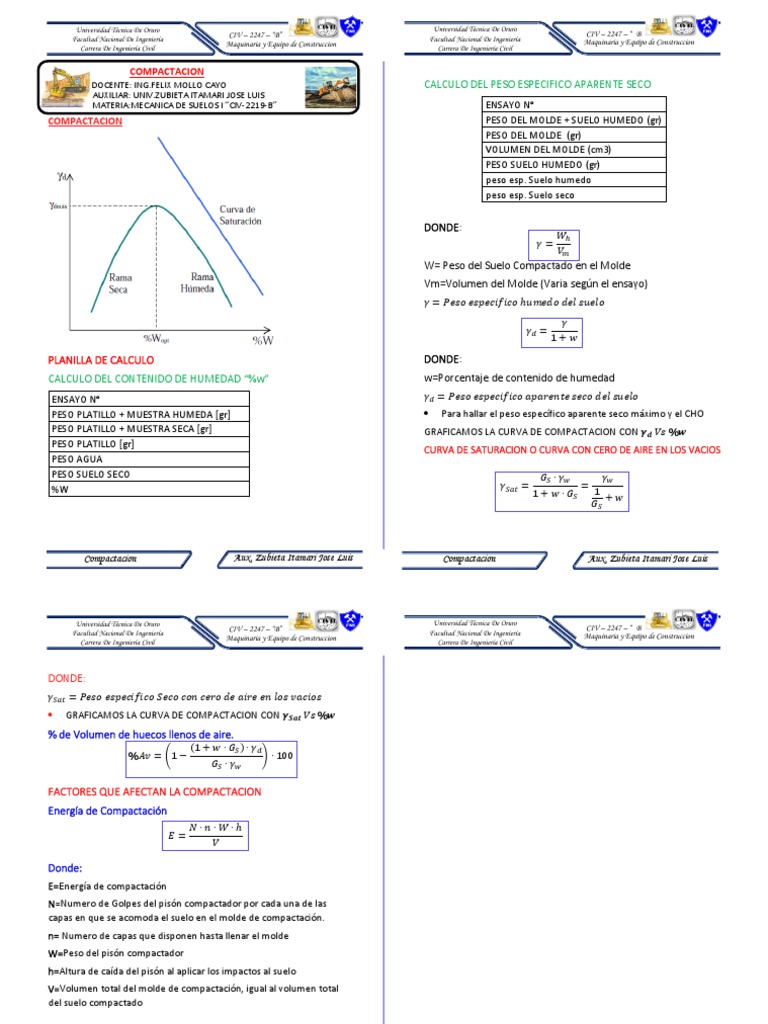

COMPACTACION
DOCENTE: ING.FELIX MOLLO CAYO CALCULO DEL PESO ESPECIFICO APARENTE SECO
AUXILIAR: UNIV.ZUBIETA ITAMARI JOSE LUIS
MATERIA:MECANICA DE SUELOS I “CIV-2219-B” ENSAYO N°
COMPACTACION PESO DEL MOLDE + SUELO HUMEDO (gr)
PESO DEL MOLDE (gr)
VOLUMEN DEL MOLDE (cm3)
PESO SUELO HUMEDO (gr)
peso esp. Suelo humedo
peso esp. Suelo seco

DONDE:
𝑊ℎ
𝛾=
𝑉𝑚
W= Peso del Suelo Compactado en el Molde
Vm=Volumen del Molde (Varia según el ensayo)
𝛾 = 𝑃𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑜 ℎ𝑢𝑚𝑒𝑑𝑜 𝑑𝑒𝑙 𝑠𝑢𝑒𝑙𝑜
𝛾
𝛾𝑑 =
1+𝑤

PLANILLA DE CALCULO DONDE:

CALCULO DEL CONTENIDO DE HUMEDAD “%w” w=Porcentaje de contenido de humedad
ENSAYO N° 𝛾𝑑 = 𝑃𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑜 𝑎𝑝𝑎𝑟𝑒𝑛𝑡𝑒 𝑠𝑒𝑐𝑜 𝑑𝑒𝑙 𝑠𝑢𝑒𝑙𝑜
PESO PLATILLO + MUESTRA HUMEDA [gr] • Para hallar el peso específico aparente seco máximo y el CHO
PESO PLATILLO + MUESTRA SECA [gr] GRAFICAMOS LA CURVA DE COMPACTACION CON 𝜸𝒅 𝑉𝑠 %𝒘
PESO PLATILLO [gr] CURVA DE SATURACION O CURVA CON CERO DE AIRE EN LOS VACIOS
PESO AGUA
PESO SUELO SECO 𝐺𝑆 ∙ 𝛾𝑤 𝛾𝑤
%W 𝛾𝑆𝑎𝑡 = =
1 + 𝑤 ∙ 𝐺𝑆 1
+𝑤
𝐺𝑆

Compactacion Aux. Zubieta Itamari Jose Luis Compactacion Aux. Zubieta Itamari Jose Luis
 Universidad Técnica De Oruro Universidad Técnica De Oruro
CIV – 2247 – “B” CIV – 2247 – “ B
Facultad Nacional De Ingeniería Facultad Nacional De Ingeniería
Maquinaria y Equipo de Construccion Maquinaria y Equipo
” “ de Construccion
Carrera De Ingeniería Civil Carrera De Ingeniería Civil

DONDE:
𝛾𝑆𝑎𝑡 = 𝑃𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑜 𝑆𝑒𝑐𝑜 𝑐𝑜𝑛 𝑐𝑒𝑟𝑜 𝑑𝑒 𝑎𝑖𝑟𝑒 𝑒𝑛 𝑙𝑜𝑠 𝑣𝑎𝑐𝑖𝑜𝑠
• GRAFICAMOS LA CURVA DE COMPACTACION CON 𝜸𝑺𝒂𝒕 𝑉𝑠 %𝒘
% de Volumen de huecos llenos de aire.
(1 + 𝑤 ∙ 𝐺𝑆 ) ∙ 𝛾𝑑
%𝐴𝑣 = (1 − ) ∙ 100
𝐺𝑆 ∙ 𝛾𝑤

FACTORES QUE AFECTAN LA COMPACTACION

Energía de Compactación
𝑁∙𝑛∙𝑊∙ℎ
𝐸=
𝑉

Donde:
E=Energía de compactación
N=Numero de Golpes del pisón compactador por cada una de las
capas en que se acomoda el suelo en el molde de compactación.
n= Numero de capas que disponen hasta llenar el molde
W=Peso del pisón compactador
h=Altura de caída del pisón al aplicar los impactos al suelo
V=Volumen total del molde de compactación, igual al volumen total
del suelo compactado
