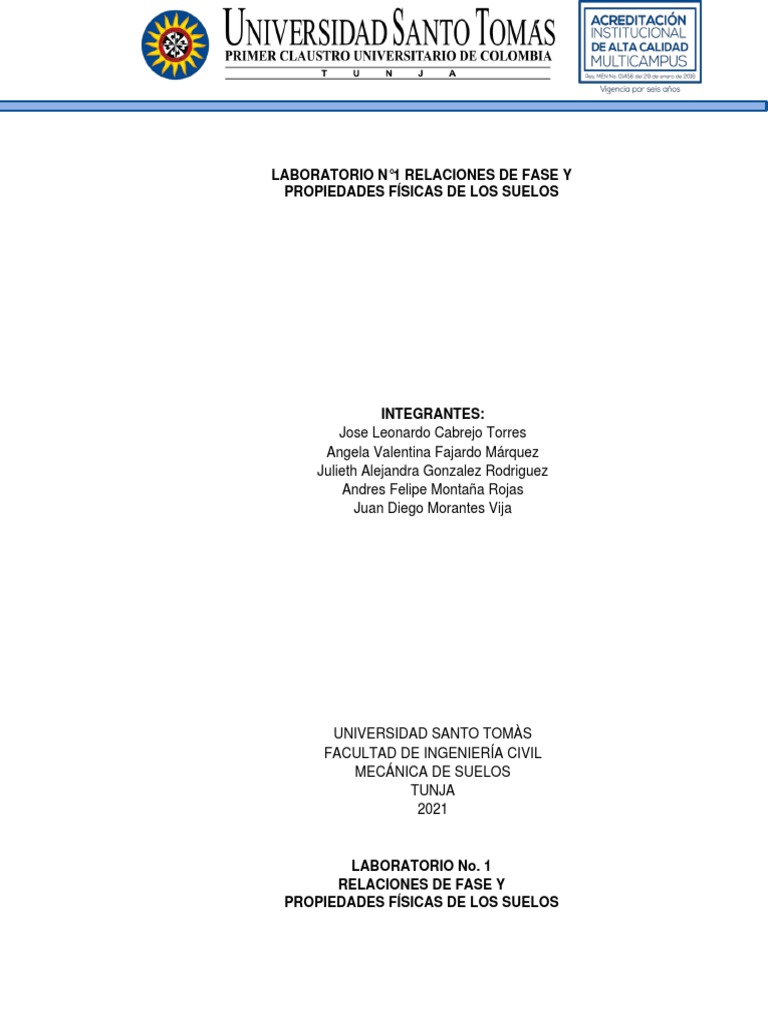

LABORATORIO N°1 RELACIONES DE FASE Y

PROPIEDADES FÍSICAS DE LOS SUELOS

INTEGRANTES:
Jose Leonardo Cabrejo Torres
Angela Valentina Fajardo Márquez
Julieth Alejandra Gonzalez Rodriguez
Andres Felipe Montaña Rojas
Juan Diego Morantes Vija

UNIVERSIDAD SANTO TOMÀS

FACULTAD DE INGENIERÍA CIVIL
MECÁNICA DE SUELOS
TUNJA
2021

LABORATORIO No. 1
RELACIONES DE FASE Y
PROPIEDADES FÍSICAS DE LOS SUELOS
 (Incluir Referencia INV.)

GRUPO No. 4

INTEGRANTES:
Jose Leonardo Cabrejo Torres
Angela Valentina Fajardo Márquez Cod:2251427
Julieth Alejandra Gonzalez Rodriguez Cod:2250959
Andres Felipe Montaña Rojas
Juan Diego Morantes Vija

Fecha de realización: 15/02/2021

Fecha de entrega: 22/02/2021

Profesor: Ing. JOSÉ RODRIGO MENDEZ

Materia: MECÁNICA DE SUELOS

UNIVERSIDAD SANTO TOMÀS

FACULTAD DE INGENIERÍA CIVIL
MECÁNICA DE SUELOS
TUNJA
2021
Contenido
OBJETIVOS .......................................................................................................................... 4
1.1 Objetivo General: ......................................................................................................... 4
1.2 Objetivos Específicos:.................................................................................................. 4
MARCO DE REFERENCIA ................................................................................................... 4
2.1 Formación del suelo..................................................................................................... 4
2.2 Fases del Suelo .......................................................................................................... 5
2.3 Estados de los suelos .................................................................................................. 5
2.4 Relaciones de las fases ............................................................................................... 6
2.5 Propiedades físicas de los suelos................................................................................ 6
DESCRIPCIÓN DE LAS MUESTRAS ................................................................................... 7
EQUIPOS Y MATERIALES ................................................................................................... 8
PROCEDIMIENTO ................................................................................................................ 9
DATOS OBTENIDOS .......................................................................................................... 11
DETERMINACIÓN DEL PESO DE LA MUESTRA: ......................................................... 11
DETERMINACIÓN DEL VOLUMEN DE LA MUESTRA: ................................................. 11
(método 1)........................................................................................................................ 11
(método 2)........................................................................................................................ 12
HUMEDAD NATURAL DEL SUELO ................................................................................ 12
CÁLCULOS ......................................................................................................................... 13
Muestra 1 ......................................................................................................................... 13
ANÁLISIS DE RESULTADOS ............................................................................................. 18
CONCLUSIONES Y RECOMENDACIONES ...................................................................... 19
OBJETIVOS

1.1 Objetivo General:

Determinar las propiedades físicas del suelo en el laboratorio completando el

diagrama de fases.

1.2 Objetivos Específicos:

● Determinar el peso de la muestra extraída directamente del subsuelo, para

identificar la disponibilidad de agua.
● Establecer el volumen de la muestra mediante los dos métodos establecidos
en el laboratorio, y completar los volúmenes necesarios para el diagrama de
fases .
● Conocer cómo se obtiene la humedad natural del suelo mediante la práctica
del laboratorio.
● Calcular las propiedades físicas del suelo con los datos obtenidos en la
práctica.

MARCO DE REFERENCIA

2.1 Formación del suelo

La corteza terrestre se compone por dos materiales rocas y suelo,en el proceso

de formación del suelo interactúan estos dos materiales en una relación directa, ya
que a partir de la denominada “roca madre” y mediante procesos de erosión,
fragmentación y meteorización : física, química y biológica, esta tiende a
desintegrarse en partículas pequeñas las cuales se mezclan con materia orgánica
en descomposición y forman parte de la composición del suelo, el cual se constituye
en un 20% de aire, 30% agua, 45% material mineral,y menos del 5% de materia
orgánica aproximadamente.

2.2 Fases del Suelo

El suelo está compuesto por tres fases en tres estados: sólido líquido y gaseoso.
La fase sólida es la predominante, se caracteriza por agregados minerales
(principalmente óxidos de silicio, aluminio y hierro) y materia orgánica (organismos
vivos en gran actividad química y biológica, y organismos muertos en diferente etapa
de descomposición), La fase líquida se compone de agua de la solución del suelo
ubicada en los espacios vacíos entre partículas y por último la fase gaseosa se
refiere a la atmósfera del suelo, contenida en el espacio poroso.

Imagen Tomada de:

http://www.biologiasur.org/Ciencias/images/stories/geosfera/108.jpg

2.3 Estados de los suelos

SUELO SATURADO:Se reconoce cuando todos sus vacíos están ocupados por
agua. Un suelo en tal circunstancia consta, como caso particular de solo dos fases,
la sólida y la líquida. Es importante considerar las características morfológicas de
un conjunto de partículas sólidas, en un medio fluido .

SUELO NO SATURADO:Este suelo cuenta con tres fases simultáneamente, en el

los vacíos se encuentra aire y agua también es dominado suelo húmedo.
SUELO SECO:Se identifica porque no cuenta con presencia de agua , e incluye
solo dos fases: la fase sólida y la gaseosa, tiene tres criterios los cuales son:
Ausencia de humedad, polvoroso, muestra seca al tacto.

SUELO NO SATURADO CONTRÁCTIL: Este estado se compone por las tres

fases esenciales e incluye una más denominada fase contráctil, se origina como
resultado de una interfase entre aire-agua, la cual posee reacciones de expansion
y contraccion.

2.4 Relaciones de las fases

Las relaciones entre las diferentes fases constitutivas del suelo (fases sólida,
líquida y gaseosa), permiten avanzar sobre el análisis de la distribución de las
partículas por tamaños y sobre el grado de plasticidad del conjunto, de igual
manera tienen una amplia aplicación en la Mecánica de Suelos para el cálculo de
esfuerzos. Los ensayos de relación entre las fases, granulometría y límites de
Atterberg son de gran ayuda para la clasificación del suelo y estimar su
comportamiento.

El agua adherida a la superficie de las partículas, entra en la fase sólida y en la

fase líquida, se puede obtener sólo el agua libre a 105 °C que al pasar de 18 a 24
horas no disminuye más el peso del suelo , en estos términos permanece
constante.

2.5 Propiedades físicas de los suelos

Gravedad Específica: El valor depende de la composición mineralógica de las
partículas que constituyen el suelo. Para gravas, arenas y limos, su valor es del
orden de 2,65 mientras que para arcillas varía entre 2,6 y 2,7. (INCAP, n.d.)

Humedad: “El valor para el contenido de humedad cuando la saturación es

100%, puede variar entre 15% y 30% para suelos granulares, 60% y 70% para
arcillas y superar el 100% para suelos en presencia de materia orgánica, como la
turba.”(INCAP, n.d.)

Porosidad:”Esta propiedad en suelos granulares varía entre 36% y 48%,

mientras que en las arcillas, es entre 35% y 83%.”(INCAP, n.d.)
 Indice de vacíos:”Esta propiedad en suelos granulares, el índice de vacíos
depende de la estructura del material, variando entre 0,35 y 0,91; el sólo
conocimiento de la relación de vacíos, no entrega información suficiente para
determinar si el suelo está en estado denso o suelto, lo cual se puede saber a
través de la densidad relativa. En suelos cohesivos, la proporción de vacíos varía
entre 0,55 y 5. 8.”(INCAP, n.d.)

Densidad Relativa: valores bajos, indican que el suelo se encuentra en estado

suelto (bajo el 60%), mientras que valores altos indican un suelo denso (sobre el
80%).(INCAP, n.d.)

DESCRIPCIÓN DE LAS MUESTRAS

MUESTRA PRINCIPALES CARACTERÍSTICAS TACTO

VISUALES

MUESTRA 1: ● COLOR: La muestra presentada

 tiene un color uniforme café oscuro
húmedo.
● TAMAÑO Y FORMA DE LAS
PARTÍCULAS: El tamaño de las
partículas se caracteriza por ser
finas y redondeadas de tipo arcilla.
● TEXTURA: Su textura es suave y
blanda, húmeda sin agua visible.
● ESTRUCTURA: Tiene una
estructura homogénea de
apariencia uniforme.
● OLOR: Presenta un olor parecido al
barro húmedo.

MUESTRA 2: ● COLOR:La muestra presentada

tiene un color grisáceo, con
fragmentos cafés y la mayoría de
su composición no posee un color
uniforme.
● TAMAÑO Y FORMA DE LAS
PARTÍCULAS: : El tamaño de las
partículas se caracteriza por ser
finas de tipo limo.
● TEXTURA: Su textura es lisa,
húmeda casi seca.
● ESTRUCTURA: Tiene una
estructura con planos de fractura
lisos, algunas veces estirado.
● OLOR: Presenta un olor referente a
materia orgánica.

EQUIPOS Y MATERIALES

✔ Incluir unidades de medida y grado de aproximación de los equipos.

✔ De ser posible, incluir una pequeña fotografía y/o imagen del principal
equipo representativo del ensayo.
✔ MORANTES
PROCEDIMIENTO

● Posterior a la entrega de las muestras, mediante el uso de una espátula se le

dio una forma cilíndrica teniendo en cuenta que está no tenga mucho tiempo
expuesta al medio ambiente.(se usaron dos muestras)

● Se detallaron y describieron cada una de las características que presentaba

la muestra a partir de su olor y los fragmentos que quedaron al modificar la
forma de la misma.

Determinación del peso de la muestra

● Fue necesario calibrar la balanza de precisión con una exactitud de 0.1 gr
para así poder tener un margen de error mínimo a la hora de pesar la muestra.

Determinación del volumen de la muestra

● Método 1. Haciendo uso de un calibrador se tomaron las dimensiones de la
muestra partiendo de tres secciones "diámetro superior", "diámetro medio" y
"diámetro inferior".
● Método 2. Para para impedir que la humedad de la muestra se afectará se
usó parafina derretida en un recipiente con el fin de aislar la misma.

● Buscando cuál fue la variación de peso que se tuvo al agregarle está delgada
capa de parafina la muestra se hace uso de la balanza de precisión (Wm+p).
Posteriormente se hizo pesar la muestra en el lastre sumergido dentro de un
balde de agua (WL).(Peso de la muestra húmeda + parafina + lastre
sumergido Wm+p+L)
DATOS OBTENIDOS

DETERMINACIÓN DEL PESO DE LA MUESTRA:

Muestra 1: Peso (w) unidades

sin parafina 274,3 g

Muestra 2: Peso (w) unidades

sin parafina 245,4 g

DETERMINACIÓN DEL VOLUMEN DE LA MUESTRA:

(método 1)

Muestra 1: Dimensiones unidades

Inferior 5,1546 cm
Superior 5,1976 cm

Medio 5,2516 cm

Muestra 2: Dimensiones unidades

Inferior 5,103 cm

Superior 5,058 cm

Medio 5,04 cm

(método 2)

DETALLE DE LOS PESOS MUESTRA 1 MUESTRA 2

Muestra recubierta con 279,3 g 251,6 g

parafina (Wm+p).

Lastre sumergido en el 1331,4 g 13331,4 g

balde con agua (WL)

muestra húmeda + parafina 1429,3 g 1456,1 g

+ lastre sumergido
(Wm+p+L).

HUMEDAD NATURAL DEL SUELO

DETALLE DE LOS PESOS MUESTRA 1 MUESTRA 2

Cápsula o platón (Wc). 43,390 g 39,942 g

capsula + muestra humeda 215,057 g 273,215 g

(Wc+mh)

(cápsula +muestra al horno durante 24 horas a una temperatura de 110°±5°C.)

DETALLE DE LA MUESTRA 1 MUESTRA 2
MUESTRA SECA
 peso de la capsula + 162,534 g 245,178 g
muestra seca (Wc+ms)

CÁLCULOS

Muestra 1

Relaciones volumetricas Relaciones Gravimetricas

105.9 279.3 𝑔
𝑒= = 1.5 𝛾= = 1.58
70.6 176.5 𝑐𝑚3

105.9 190.48𝑔 𝑔
𝑛= 𝛾𝑑 = = 1.1
181.7 176.5 𝑐𝑚3
𝑛 = 0.6

83.8 190.48𝑔 𝑔
𝑠= ∗ 100% = 0.79 𝛾𝑠 = 3
= 2.7
105.9 70.6 𝑐𝑚 𝑐𝑚3
83.8 𝑔
𝑊𝑛 = ∗ 100% 190.48 + (105.9 ∗ 1 3)
190.48 𝛾𝑠𝑎𝑡 = 𝑐𝑚
= 0.44 176.5 𝑐𝑚3
𝑔
= 1.68
𝑐𝑚3

CÁLCULOS MUESTRA 1
∅𝑠𝑢𝑝 + 2∅𝑚𝑒𝑑𝑖𝑜 + ∅𝑖𝑛𝑓
∅=
4
5.20 + 2 ∗ 5.185 + 5.109
∅=
4
∅ = 5.2𝑐𝑚
𝜋 ∗ (5.2)2 ∗ 8.01
𝑉𝑚(𝑔𝑒𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑜) =
4
3
𝑉𝑚 = 170.1 𝑐𝑚

 Volumen de la muestra más parafina

𝑊(𝑚+𝑝) − [𝑊(𝑚+𝑝+𝑙) − 𝑊𝐿 ]
𝑉(𝑚+𝑝) =
𝛾𝑤
279.3 − [1429.3 − 1331.4]𝑔
𝑉(𝑚+𝑝) = 𝑔
1.0
𝑐𝑚3
 𝑉(𝑚+𝑝) = 181.7𝑐𝑚3

 Determinación de la humedad natural

𝑊(𝑐+𝑚ℎ) − 𝑊(𝑐+𝑚𝑠)
𝑊𝑛 = ∗ 100%
𝑊(𝑐+𝑚𝑠) − 𝑤𝑐
𝑊(𝑐+𝑚ℎ) − 𝑊(𝑐+𝑚𝑠)
𝑊𝑛 = ∗ 100%
𝑊(𝑐+𝑚𝑠) − 𝑤𝑐
215.057𝑔 − 162.534𝑔
𝑊𝑛 = ∗ 100%
162.534𝑔 − 43.390𝑔
𝑊𝑛 = 0.44
𝑊𝑚
𝑊𝑠 =
(1 + 𝑊𝑛 )
274.3
𝑊𝑠 =
(1 + 0.44)
𝑊𝑠 = 190.48𝑔
 Peso del Agua
𝑊𝑤 = 𝑊𝑛 ∗ 𝑊𝑠
𝑊𝑤 = 𝑊𝑛 ∗ 𝑊𝑠
𝑊𝑤 = 0.44 ∗ 190.48
𝑊𝑤 = 83.8𝑔
 Peso de la Parafina
𝑊𝑝 = 𝑊(𝑚+𝑝) − 𝑊𝑚
𝑊𝑝 = 279.3𝑔 − 274.3𝑔
𝑊𝑝 = 5𝑔
 Volumen de la Parafina
𝑤𝑝
𝑉𝑝 =
𝛾𝑝
5𝑔
𝑉𝑝 = 𝑔
0.92
𝑐𝑚3
𝑉𝑝 = 5.4 𝑐𝑚3
 Volumen de solidos
𝑤𝑠
𝑉𝑠 =
𝐺𝑠 ∗ 𝛾𝑤
190.48g
𝑉𝑠 = 𝑔
2.7 ∗ 1
𝑐𝑚3
𝑉𝑠 = 70.6 𝑐𝑚3
Volumen de Agua
𝑊𝑤
𝑉𝑤 =
𝛾𝑤
83.8 𝑔
𝑉𝑤 = 𝑔
1
𝑐𝑚3
𝑉𝑤 = 83.8𝑐𝑚3
Volumen de Aire
𝑉𝑎 = 𝑉(𝑚+𝑝) − 𝑉𝑠 − 𝑉𝑤 − 𝑉𝑝
𝑉𝑎 = 181.9 − 70.6 − 83.8 − 5.4
𝑉𝑎 = 22.1𝑐𝑚3

 Relaciones Volumétricas
𝑉𝑉 = 22.1 + 83.8
𝑉𝑉 = 105.9 𝑐𝑚3
𝑉𝑚 = 22.1 + 83.8 + 70.6
𝑉𝑚 = 176.5 𝑐𝑚3

22.1 𝑐𝑚3

105.9 𝑐𝑚3

83.8 𝑐𝑚3 83.8 𝑔𝑟 274.28 𝑔𝑟

176.5 𝑐𝑚3

181.9 𝑐𝑚3 279.28 𝑔𝑟

70.6 𝑐𝑚3 190.48 𝑔𝑟

5.4 𝑐𝑚3 5 𝑔𝑟

Muestra 2
 Relaciones Volumetricas Relaciones Gravimetricas
40.5 245.4 𝑔
𝑒= = 0.51 𝛾= = 2.04
79.7 120.2 𝑐𝑚3
40.5 215.3𝑔 𝑔
𝑛= = 0.34 𝛾𝒅 = 3
= 1.79
120.2 120.2 𝑐𝑚 𝑐𝑚3
30.14 215.3 𝑔 𝑔
𝑠= ∗ 100% = 0.74 𝛾𝑠 = 3
= 2.7
40.5 79.7 𝑐𝑚 𝑐𝑚3
30.14 𝑔
215.3 + (40.5 ∗ 1 )
𝑊𝒏 =
215.3
∗ 100% = 0.14
𝛾𝑠𝑎𝑡 = 𝑐𝑚3 = 2.17 𝑔
120.2 𝑐𝑚3 𝑐𝑚3

cálculos

Volumen de la muestra más parafina

𝑊(𝑚+𝑝) − [𝑊(𝑚+𝑝+𝑙) − 𝑊𝐿 ]
𝑉(𝑚+𝑝) =
𝛾𝑤
251.6 − [1456.1 − 1331.4]𝑔
𝑉(𝑚+𝑝) = 𝑔
1.0
𝑐𝑚3
𝑉(𝑚+𝑝) = 126.9𝑐𝑚3
Determinación de la humedad natural
𝑊(𝑐+𝑚ℎ) − 𝑊(𝑐+𝑚𝑠)
𝑊𝑛 = ∗ 100%
𝑊(𝑐+𝑚𝑠) − 𝑤𝑐
𝑊(𝑐+𝑚ℎ) − 𝑊(𝑐+𝑚𝑠)
𝑊𝑛 = ∗ 100%
𝑊(𝑐+𝑚𝑠) − 𝑤𝑐
273.215𝑔 − 245.178𝑔
𝑊𝑛 = ∗ 100%
245.178𝑔 − 39.942𝑔
 𝑊𝑛 = 0.14
𝑊𝑚
𝑊𝑠 =
(1 + 𝑊𝑛 )
245.4
𝑊𝑠 =
(1 + 0.14)
𝑊𝑠 = 215.3𝑔
Peso del Agua
𝑊𝑤 = 𝑊𝑛 ∗ 𝑊𝑠
𝑊𝑤 = 𝑊𝑛 ∗ 𝑊𝑠
𝑊𝑤 = 0.14 ∗ 215.3
𝑊𝑤 = 30.14 𝑔
Peso de la Parafina
𝑊𝑝 = 𝑊(𝑚+𝑝) − 𝑊𝑚
𝑊𝑝 = 251.6𝑔 − 245.4𝑔
𝑊𝑝 = 6.2𝑔
Volumen de la Parafina
𝑤𝑝
𝑉𝑝 =
𝛾𝑝
6.2𝑔
𝑉𝑝 = 𝑔
0.92
𝑐𝑚3
𝑉𝑝 = 6.7𝑐𝑚3
Volumen de solidos
𝑤𝑠
𝑉𝑠 =
𝐺𝑠 ∗ 𝛾𝑤
215.3g
𝑉𝑠 = 𝑔
2.7 ∗ 1
𝑐𝑚3
𝑉𝑠 = 79.7 𝑐𝑚3

Volumen de Agua
𝑊𝑤
𝑉𝑤 =
𝛾𝑤
30.14 𝑔
𝑉𝑤 = 𝑔
1
𝑐𝑚3
𝑉𝑤 = 30.14𝑐𝑚3
Volumen de Aire
𝑉𝑎 = 𝑉(𝑚+𝑝) − 𝑉𝑠 − 𝑉𝑤 − 𝑉𝑝
𝑉𝑎 = 126.9 − 79.7 − 30.14 − 6.7
𝑉𝑎 = 10.36 𝑐𝑚3
Relaciones Volumetricas
𝑉𝑉 = 10.36 + 30.14
𝑉𝑉 = 40.5 𝑐𝑚3
𝑉𝑚 = 10.36 + 30.14 + 79.7
𝑉𝑚 = 120.2 𝑐𝑚3

10.36 𝑐𝑚3

40.5 𝑐𝑚3

30.14 𝑐𝑚3 30.14 𝑔𝑟 245.44 𝑔𝑟

120.2 𝑐𝑚3

126.9 𝑐𝑚3 251.64 𝑔𝑟

79.7 𝑐𝑚3 215.3 𝑔𝑟

6.7 𝑐𝑚3 6.2 𝑔𝑟

ANÁLISIS DE RESULTADOS
En cuanto a la muestra número 1 se puede considerar una muestra con algo de
complicaciones pues presenta relación de vacíos moderada pero que al analizarla más
detenidamente nos arroja que esos vacíos pueden ser ocupados por líquidos pues la
saturación equivale a un 79% que nos conduce a pensar que la posibilidad de encontrar
líquidos en los espacios vacíos es alta siendo este muy húmedo. Según expresado en
tablas. Por otra parte, se puede apreciar que la humedad está acorde al tipo de suelo
analizado.
Se puede decir que tomando como referencia el porcentaje de porosidad y el peso unitario
seco podemos decir que esta muestra se encuentra catalogada en arena limpia y uniforme
según la tabla de suelos granulares de (MS LAMBE)

En cuanto a la muestra numero 2 podemos catalogarla como una muestra en conde las
complicaciones de saturación es preocupante siendo un terreno bastante húmedo, además
de presentar una porosidad medianamente básica se evidencia que su contenido de agua
es alto, tomando como referencia la tabla anteriormente nombrada se puede catalogar
como un suelo del tipo arcilla arenosa.

CONCLUSIONES Y RECOMENDACIONES

● En conclusión, se cumplió con todos los métodos establecidos en el

laboratorio, completando los volúmenes, pesos, y humedad para así poder
completar el diagrama de fases.

● Según lo indagado y lo experimentado en el laboratorio al disponer la

muestra en el horno con el fin de encontrar su humedad y peso del agua
después de 18 a 24 horas este no varía y permanece constante, es decir en
este tiempo se evapora el contenido de agua de la muestra.

● Se reconoce la importancia de poder determinar las relaciones volumen

tricas y gravimétricas con el fin de poder predecir el comportamiento
mecánica del suelo.

● Se entiende que el suelo es un material plástico de propiedades

determinadas que limitan directamente el tipo de uso que se le pueda dar.

● Se reconoció como por medio de las relaciones volumétricas y gravimétricas

se puede llegar a conocer los elementos necesarios para formar el diagrama
de fases.

● Se recomienda tener presente la calibración de equipos para si poder tener

una información más detallada del terreno.
1.1. BIBLIOGRAFÍA

➔ (2015). Retrieved 17 February 2021, from

http://www.biologiasur.org/Ciencias/images/stories/geosfera/108.jpg

➔ INVIAS. (2018). Especificaciones generales de construcción de

carreteras y normas de ensayo para materiales de carreteras.
Retrieved 18 February 2021, from
https://www.invias.gov.co/index.php/informacion-institucional/139-
documento-tecnicos
➔ Duque, G., & Escobar, C. (2002). Mecánica de suelos. Notas del curso
Suelos I. Universidad Nacional de Colombia Sede Manizales.
➔ INCAP. Retrieved 17 February 2021, from
http://www.inacap.cl/web/material-apoyo-
cedem/profesor/Construccion/Laboratorio-de-Hormigones-y-Suelos-
I/G02_Propiedades_Indices.pdf
