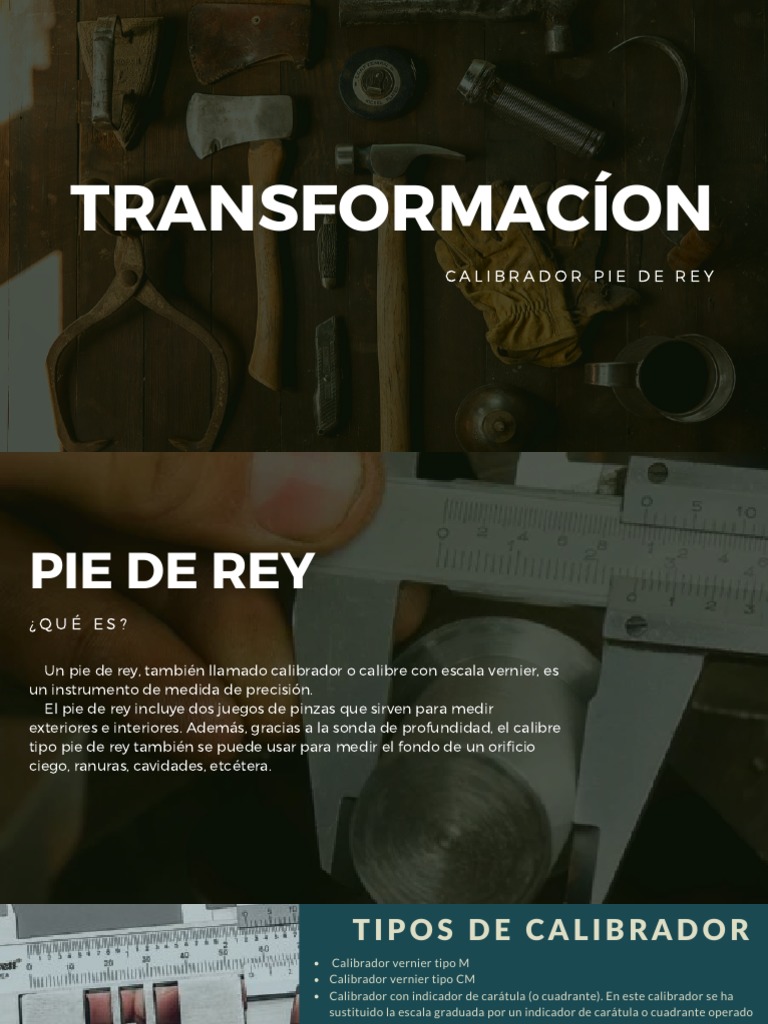

TRANSFORMACÍON

CALIBRADOR PIE DE REY

PIE DE REY
¿QUÉ ES?

Un pie de rey, también llamado calibrador o calibre con escala vernier, es

un instrumento de medida de precisión.
El pie de rey incluye dos juegos de pinzas que sirven para medir
exteriores e interiores. Además, gracias a la sonda de profundidad, el calibre
tipo pie de rey también se puede usar para medir el fondo de un orificio
ciego, ranuras, cavidades, etcétera.
 TIPOS DE CALIBRADOR
Calibrador vernier tipo M
Calibrador vernier tipo CM
Calibrador con indicador de carátula (o cuadrante). En este calibrador se ha
sustituido la escala graduada por un indicador de carátula o cuadrante operado
por un mecanismo de piñón y cremallera logrando que la resolución sea aún
mayor logrando hasta lecturas de 0,01 mm. Se disponen de calibradores desde
100 mm hasta 2 000 mm y excepcionalmente aún más largos.
Calibradores digitales.Estos calibradores utilizan un sistema de defección de
desplazamiento de tipo capacitancia, tienen el mismo tamaño, peso y alcance de
medición que los calibradores estándar, son de fácil lectura y operación, los
valores son leídos en una pantalla de cristal líquido (LCD), con cinco dígitos y
cuentan con una resolución de 0,01 mm, que es fácil de leer y libre de errores de
lectura.
Calibradores con ajuste fino. Se diseñan de modo que las puntas de medición
puedan medir superficies externas solamente, o bien permitir solo mediciones
internos con un alcance útil desde 600 hasta 2000 mm cuenta con un
mecanismo de ajuste para el movimiento fino del cursor.
Calibrador con palpador ajustable de puntas desiguales. Este tipo de calibrador
facilita mediciones en planos a diferente nivel en piezas escalonados donde no
se puedan medir con calibradores estándar, cuento con un mecanismo de ajuste
vertical del punto de medición.
Calibrador KAFER. Medidor de espesor para plásticos, papel, cartón, hilos,
cuerdas y alambres. Son portátiles, digitales o análogos.
PARTES QUE COMPONEN
UN CALIBRADOR
Mordazas para medidas exteriores.
Mordazas para medidas interiores.
Sonda para medida de profundidades.
Escala con divisiones en centímetros y milímetros.
Escala con divisiones en pulgadas y fracciones de pulgada.
Nonio para la lectura de las fracciones de milímetros en
que esté dividido.
Nonio para la lectura de las fracciones de pulgada en que
esté dividido.
Botón de deslizamiento y freno.
 CALIBRADOR EN
FRACCIÓN DE PULGADA
1/128″
El índice cero del vernier está entre segunda y la tercera graduación después de graduación
de 1 pulgada sobre escala principal. El vernier esta graduado en ocho divisiones iguales que
ocupan siete divisiones sobre escala principal, por tanto, diferencia entre una división de
escala principal y una división de escala vernier está dada
La quinta graduación después del índice cero sobre graduación vernier coincide con una
graduación de escala principal. Así, fracción es calculada
Cuando haya lecturas en que el número de fracción resulte par, éste se simplificará como sea
necesario hasta no obtener un valor impar en el numerador, así: 8/16-3/4 o 32/64-1/2
MILÉSIMAS DE PULGADA
Lectura del calibrador en milésimas de pulgada: La
escala en la regla principal del calibrador se encuentra
en milésimas de pulgada, por lo tanto, cada unidad o
entero representado en esta equivale a 0. x00 in, por
ejemplo, 100 milésimas de pulgada que equivalen a
0.100 in.
 MILÍMETROS
En la escala vernier auxiliar podemos apreciar que:
El cero del nonio supera la marca de la escala principal de 15 mm
El cero del nonio no llega a la marca de 16 mm
Por tanto, la medida estará comprendida entre 15 y 16 mm, además se
puede observar que:
La marca del nonio que mejor se ajusta a alguna marca de la regla es la
del 8
Tanto la marca del 7 como la del 9 están ligeramente desviadas
Luego: si sumamos el desfase del nonio (0.8 mm) a la medida de la escala
principal (15 mm), obtenemos que la medición es de 15.8 mm. Y en efecto:
puedes apreciar a simple vista como la marca del cero del vernier está
mucho más próxima a los 16 mm que a los 15 mm. Esta verificación
adicional te asegura que la interpretación de la medida es correcta.
