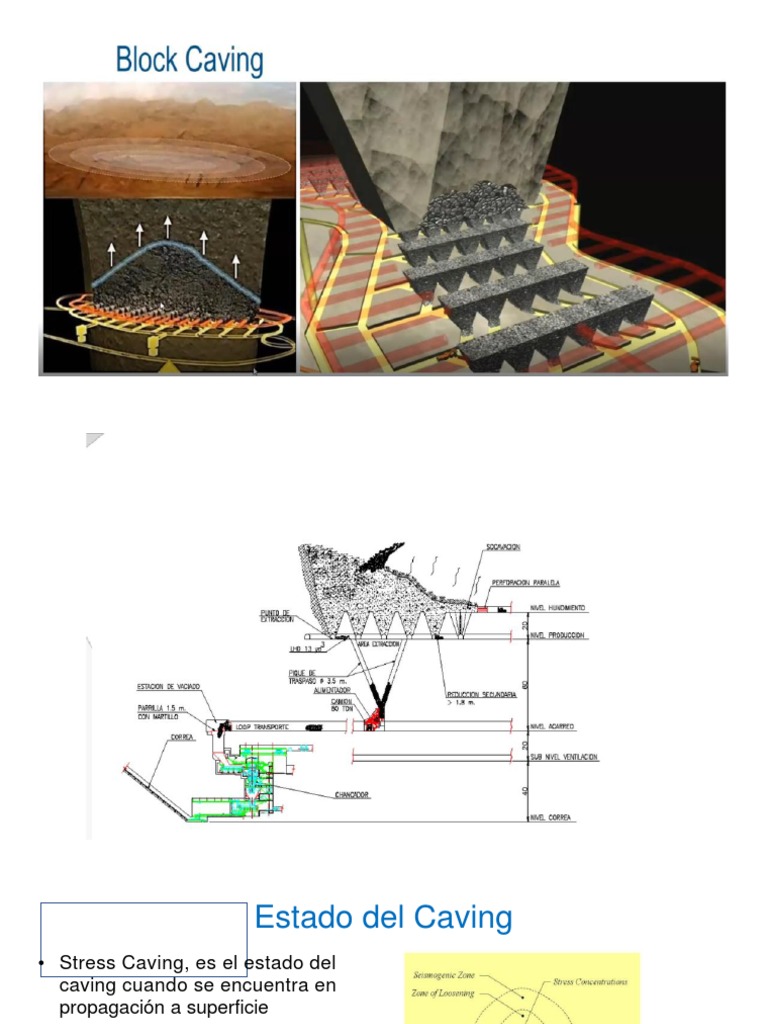

Estado del Caving

• Stress Caving, es el estado del

caving cuando se encuentra en
propagación a superficie
• Subcidence Caving, cuando el
caving se produce en contra de
un área previamente hundida
Propagación del Caving
Corte inicial define una excavación
tabular la cual induce el
hundimiento por efecto viga y el
modo de falla es básicamente por
tracción.

La geometría del frente de la

cavidad comienza a curvarse
producto de fallas por corte o cizalle

En altura sigue predominando el

efecto de esfuerzos de corte
actuando sobre el techo del
hundimiento
Modelos Empíricos: Método Laubscher

Estable Zona de estabilidad de stopes

Sostenible en la banda superior e intermitente

Transición hundimiento en la banda inferior y se puede
estabilizar con un pequeño cambio en MRMR

Hundimiento Zona de hundimiento progresivo

Evalúa la hundibilidad como una función de la

resistencia del macizo rocoso, estructuras
MRMR geológicas, esfuerzos in-situ, agua, esfuerzos
inducidos y geometría de la excavación.
Los efectos del ajuste pueden ser
extensos, loa rangos de MRMR varían de
50% a 120% del RMR
Altura del bloque y ancho del footprint para la
propagación del caving (Flores, et al 2004)
 Enfoques basados en Modelos Numéricos
El uso más común de modelos numéricos en
caving está asociado a la relación de
propagación del caving con la tasa de
extracción
El caving implica un comportamiento no lineal
y discontinuo de la masa rocosa

Los modelos numéricos tienen la ventaja

sobre los empíricos porque pueden lidiar con
la compleja mecánica de los problemas de
una manera más completa y precisa.
Trata la masa de roca como un continuo o un
continuo equivalente que permita la aplicación
de las teorías de elasticidad o plasticidad.

Software de modelo numérico

FLAC 3D, PFC 2D, PFC 3D, UDEC, 3DEC,

Abaqus FEA, MAP 3D
 PreAcondicionamiento de Macizo Rocoso
para Mejorar Hundibilidad
El Teniente NNM crown pillar caving en CMET Hw

Sin FH
Con FH
El concepto de PA es para crear una nuevas fracturas para
reducir la fragmentación y evitar los riesgos de sismicidad.
Influencia de la Fragmentación en el Diseño
RMR=20-40, con altas fracturas 8-12 ff/m,
ej. Bajo RQD, fragmentación fina.

La fragmentación es uno de los inputs

principals para:
• Diámetro de la zona de extracción
aislada
• Espaciado máximo / mínimo de
zonas de extracción
• Ancho de carga
• Selección de equipos
Fragmentación afectando la producción
Altura de Interacción (HIZ)
Extensión de flujo Interactivo Laubscher para el espaciado
de puntos de extracción:
Estimación HIZ (Courtesía Dennis Laubscher)
Modelo Volumétrico, (Heslop and Laubscher
1982)
Diferentes Layouts
Sublevel Caving en el Mundo
Esquema Sublevel Caving
Modelo Empírico: Gráfico de
Estabilidad de Mathews
Inicio y Propagación del Hundimiento
Diseño del Método Sublevel Caving
