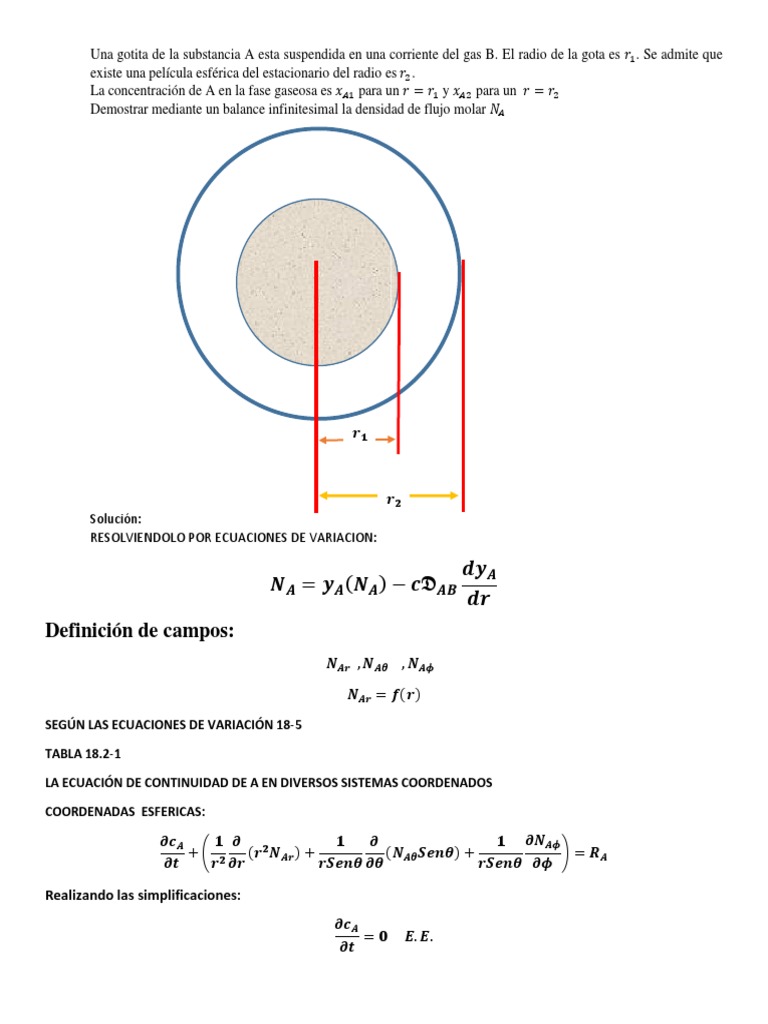

Una gotita de la substancia A esta suspendida en una corriente del gas B. El radio de la gota es 𝑟1 .
Se admite que
existe una película esférica del estacionario del radio es 𝑟2 .
La concentración de A en la fase gaseosa es 𝑥𝐴1 para un 𝑟 = 𝑟1 y 𝑥𝐴2 para un 𝑟 = 𝑟2
Demostrar mediante un balance infinitesimal la densidad de flujo molar 𝑁𝐴
𝒓𝟏
𝒓𝟐
Solución:
RESOLVIENDOLO POR ECUACIONES DE VARIACION:
𝒅𝒚𝑨
𝑵𝑨 = 𝒚𝑨 (𝑵𝑨 ) − 𝒄𝕯𝑨𝑩
𝒅𝒓
Definición de campos:
𝑵𝑨𝒓 , 𝑵𝑨𝜽 , 𝑵𝑨𝝓
𝑵𝑨𝒓 = 𝒇(𝒓)
SEGÚN LAS ECUACIONES DE VARIACIÓN 18-5
TABLA 18.2-1
LA ECUACIÓN DE CONTINUIDAD DE A EN DIVERSOS SISTEMAS COORDENADOS
COORDENADAS ESFERICAS:
𝝏𝒄𝑨 𝟏 𝝏 𝟐 𝟏 𝝏 𝟏 𝝏𝑵𝑨𝝓
+( 𝟐 (𝒓 𝑵𝑨𝒓 ) + (𝑵𝑨𝜽 𝑺𝒆𝒏𝜽) + ) = 𝑹𝑨
𝝏𝒕 𝒓 𝝏𝒓 𝒓𝑺𝒆𝒏𝜽 𝝏𝜽 𝒓𝑺𝒆𝒏𝜽 𝝏𝝓
Realizando las simplificaciones:
𝝏𝒄𝑨
=𝟎 𝑬. 𝑬.
𝝏𝒕
𝝏
(𝑵 𝑺𝒆𝒏𝜽) = 𝟎
𝝏𝜽 𝑨𝜽
𝝏𝑵𝑨𝝓
=𝟎
𝝏𝝓
𝑹𝑨 = 𝟎 𝒏𝒐 𝒉𝒂𝒚 𝒓𝒆𝒂𝒄𝒄𝒊𝒐𝒏 𝒒𝒖í𝒎𝒊𝒄𝒂
Simplificando se obtiene:
𝟏 𝝏 𝟐
(𝒓 𝑵𝑨𝒓 ) = 𝟎
𝒓𝟐 𝝏𝒓
Integrando:
𝝏 𝟐
(𝒓 𝑵𝑨𝒓 ) = 𝟎
𝝏𝒓
𝒓𝟐 𝑵𝑨𝒓 = 𝑪𝟏
Evaluando en el punto 1
𝒓𝟐 𝑵𝑨𝒓 = 𝑪𝟏
Según la ley de Fick:
𝒅𝒙𝑨
𝑵𝑨𝒓 = 𝒙𝑨(𝑵𝑨𝒓 + 𝑵𝑩𝒓 ) − 𝒄𝕯𝑨𝑩
𝒅𝒓
𝑵𝑩𝒓 = 𝟎 𝒏𝒐 𝒔𝒆 𝒕𝒊𝒆𝒏𝒆 𝒎𝒐𝒗𝒊𝒎𝒊𝒆𝒏𝒕𝒐
Nos queda:
𝒅𝒙𝑨
𝑵𝑨𝒓 = 𝒙𝑨(𝑵𝑨𝒓 ) − 𝒄𝕯𝑨𝑩
𝒅𝒓
Factorizando:
𝒅𝒙𝑨
𝑵𝑨𝒓 − 𝒙𝑨(𝑵𝑨𝒓 ) = −𝒄𝕯𝑨𝑩
𝒅𝒓
𝒅𝒙𝑨
𝑵𝑨𝒓 (𝟏 − 𝒙𝑨) = −𝒄𝕯𝑨𝑩
𝒅𝒓
Simplificando:
𝒄𝕯𝑨𝑩 𝒅𝒙𝑨
𝑵𝑨𝒓 = −
(𝟏 − 𝒙𝑨) 𝒅𝒓
Ecuación azul despejamos la densidad de flujo molar:
𝑪𝟏
𝑵𝑨𝒓 =
𝒓𝟐
Igualando la ecuación amarilla con la azul:
𝑪𝟏 𝒄𝕯𝑨𝑩 𝒅𝒙𝑨
= −
𝒓𝟐 (𝟏 − 𝒙𝑨 ) 𝒅𝒓
Integrando:
𝒅𝒓 𝒅𝒙𝑨
𝑪𝟏 ∫ = −𝒄𝕯𝑨𝑩 ∫
𝒓𝟐 (𝟏 − 𝒙𝑨 )
La integrada amarilla:
Límites de integración:
𝒓=𝒓
|𝒓=𝒓𝟐𝟏
𝒅𝒓 𝟏 𝒓=𝒓
𝑰𝟏 = ∫ = − |𝒓=𝒓𝟐𝟏
𝒓𝟐 𝒓
Donde:
𝟏 𝟏
𝑰𝟏 = ( − )
𝒓𝟏 𝒓𝟐
Integrada azul:
𝒅𝒙𝑨
𝑰𝟐 = ∫
(𝟏 − 𝒙𝑨 )
Integrando por cambio de variable:
𝒖 = (𝟏 − 𝒙𝑨 )
Derivando:
𝒅𝒖 = −𝒅𝒙𝑨
𝒅𝒖
𝑰𝟐 = − ∫
𝒖
Integrando:
𝒙 =𝒙
𝑰𝟐 = −𝑳𝒏(𝒖)|𝑿𝑨𝑨=𝑿𝑨𝟐
𝑨𝟏
Reemplazando:
𝑰𝟐 = −𝑳𝒏(𝟏 − 𝒙𝑨 )
Por lo tanto aplicando límites de integración:
𝑰𝟐 = −[𝑳𝒏(𝟏 − 𝒙𝑨𝟐 ) − 𝑳𝒏(𝟏 − 𝒙𝑨𝟏 )]
Aplicando propiedades:
𝟏 − 𝒙𝑨𝟐
𝑰𝟐 = − [𝑳𝒏 ( )]
𝟏 − 𝒙𝑨𝟏
Reemplazando:
𝟏 𝟏 𝟏 − 𝒙𝑨𝟐
𝑪𝟏 ( − ) = −𝒄𝕯𝑨𝑩 ∗ − [𝑳𝒏 ( )]
𝒓𝟐 𝒓𝟏 𝟏 − 𝒙𝑨𝟏
Integrando:
𝟏 − 𝒙𝑨𝟐
𝒄𝕯𝑨𝑩 𝑳𝒏 ( )
𝟏 − 𝒙𝑨𝟏
𝑪𝟏 =
𝟏 𝟏
( − )
𝒓𝟏 𝒓𝟐
Desarrollando:
𝟏−𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝟏 − 𝒙𝑨𝟐 )
𝑨𝟏
𝑪𝟏 = 𝒓 − 𝒓𝟏
( 𝟐 )
𝒓𝟐 ∗ 𝒓𝟏
Desarrollando:
𝟏−𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝟏 − 𝒙𝑨𝟐 ) ∗ 𝒓𝟐 ∗ 𝒓𝟏
𝑨𝟏
𝑪𝟏 =
(𝒓𝟐 − 𝒓𝟏 )
Reemplazando:
𝒓𝟐 𝑵𝑨𝒓 = 𝑪𝟏
𝑪𝟏
𝑵𝑨𝒓 =
𝒓𝟐
Reemplazando:
𝟏−𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝟏 − 𝒙𝑨𝟐 ) ∗ 𝒓𝟐 ∗ 𝒓𝟏 𝟏
𝑨𝟏
𝑵𝑨𝒓 = ∗
(𝒓𝟐 − 𝒓𝟏 ) 𝒓𝟐
Evaluando en el punto 1
𝒓 = 𝒓𝟏
Reemplazando:
𝟏−𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝟏 − 𝒙𝑨𝟐 ) ∗ 𝒓𝟐 ∗ 𝒓𝟏 𝟏
𝑨𝟏
𝑵𝑨𝒓𝟏 = ∗
(𝒓𝟐 − 𝒓𝟏 ) 𝒓𝟐𝟏
Simplificando:
𝟏−𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝟏 − 𝒙𝑨𝟐 ) 𝒓
𝑨𝟏 𝟐
𝑵𝑨𝒓𝟏 = ∗
(𝒓𝟐 − 𝒓𝟏 ) 𝒓𝟏
Ordenando:
𝒄𝕯𝑨𝑩 𝒓𝟐 𝟏 − 𝒙𝑨𝟐
𝑵𝑨𝒓𝟏 = 𝑳𝒏 ( )
(𝒓𝟐 − 𝒓𝟏 ) 𝒓𝟏 𝟏 − 𝒙𝑨𝟏
Aplicando:
𝒙𝑨 + 𝒙𝑩 = 𝟏
𝒙𝑩 = 𝟏 − 𝒙𝑨
Por lo tanto:
𝒄𝕯𝑨𝑩 𝒓𝟐 𝒙𝑩𝟐
𝑵𝑨𝒓𝟏 = 𝑳𝒏 ( )
(𝒓𝟐 − 𝒓𝟏 ) 𝒓𝟏 𝒙𝑩𝟏
Hallar cuando 𝒓𝟐 → ∞
Se define:
𝑵𝑨𝒓𝟏 = 𝒌𝒑 (𝑷𝑨𝟏 − 𝑷𝑨𝟐 )
𝒙
𝒄𝕯𝑨𝑩 ∗ 𝑳𝒏 ( 𝑩𝟐 ) 𝒓𝟐 /𝒓𝟐
𝒙𝑩𝟏
𝑵𝑨𝒓𝟏 =
𝒓𝟏 (𝒓𝟐 /𝒓𝟐 − 𝒓𝟏 /𝒓𝟐 )
Aplicando límites o la ley de L Hopital
𝒙 𝒅𝒓𝟐
𝒄𝕯𝑨𝑩 ∗ 𝑳𝒏 (𝒙𝑩𝟐 )
𝑩𝟏 𝒅𝒓𝟐
𝑵𝑨𝒓𝟏 =
𝒓𝟏 𝒅(𝒓𝟐 − 𝒓𝟏 )
𝒅𝒓𝟐
Por lo tanto:
𝒙
𝒄𝕯𝑨𝑩 ∗ 𝑳𝒏 (𝒙𝑩𝟐 ) 𝟏
𝑩𝟏
𝑵𝑨𝒓𝟏 =
𝒓𝟏 𝟏
Igualando:
𝒙
𝒄𝕯𝑨𝑩 ∗ 𝑳𝒏 (𝒙𝑩𝟐 )
𝑩𝟏
= 𝒌𝒑 (𝑷𝑨𝟏 − 𝑷𝑨𝟐 )
𝒓𝟏
Por lo tanto:
𝒙
𝒄𝕯𝑨𝑩 ∗ 𝑳𝒏 (𝒙𝑩𝟐 )
𝑩𝟏
𝒌𝒑 =
𝒓𝟏 ∗ (𝑷𝑨𝟏 − 𝑷𝑨𝟐 )
Ordenando:
𝒙
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝒙𝑩𝟐 )
𝑩𝟏
𝒌𝒑 = ∗
𝒓𝟏 (𝑷𝑨𝟏 − 𝑷𝑨𝟐 )
Fracción molar:
𝑷𝑩𝟏
𝒙𝑩𝟏 =
𝑷
𝑷𝑩𝟐
𝒙𝑩𝟐 =
𝑷
Reemplazando:
𝑷𝑩𝟐
𝑳𝒏 ( 𝑷𝑷 )
𝑩𝟏
𝒄𝕯𝑨𝑩 𝑷
𝒌𝒑 = ∗
𝒓𝟏 (𝑷𝑨𝟏 − 𝑷𝑨𝟐 )
Ley de Dalton:
𝑷 = 𝑷𝑨𝟏 + 𝑷𝑩𝟏
𝑷𝑨𝟏 = 𝑷 − 𝑷𝑩𝟏
Para el segundo caso:
𝑷 = 𝑷𝑨𝟐 + 𝑷𝑩𝟐
𝑷𝑨𝟐 = 𝑷 − 𝑷𝑩𝟐
Reemplazando:
𝑷
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝑷𝑩𝟐 )
𝑩𝟏
𝒌𝒑 = ∗
𝒓𝟏 (𝑷 − 𝑷𝑩𝟏 ) − (𝑷 − 𝑷𝑩𝟐 )
Simplificando:
𝑷
𝒄𝕯𝑨𝑩 𝑳𝒏 (𝑷𝑩𝟐 )
𝑩𝟏
𝒌𝒑 = ∗
𝒓𝟏 𝑷𝑩𝟐 − 𝑷𝑩𝟏
Se entiende que:
𝑷𝑩𝟐 − 𝑷𝑩𝟏
𝑷𝑳𝒏 =
𝑷
𝑳𝒏 (𝑷𝑩𝟐 )
𝑩𝟏
Se tiene reemplazando:
𝒄𝕯𝑨𝑩 𝟏
𝒌𝒑 = ∗
𝒓𝟏 𝑷𝑳𝒏
Para el radio
𝑫 = 𝟐𝒓𝟏
𝑫
𝒓𝟏 =
𝟐
Reemplazando:
𝒄𝕯𝑨𝑩 𝟏
𝒌𝒑 = ∗
𝑫 𝑷𝑳𝒏
𝟐
Por lo tanto:
𝟐 ∗ 𝒄𝕯𝑨𝑩 𝟏
𝒌𝒑 = ∗
𝑫 𝑷𝑳𝒏
