GEOMETRIA DESCRIPTIVA

Arq. Mg. Jaime Dorado García 33

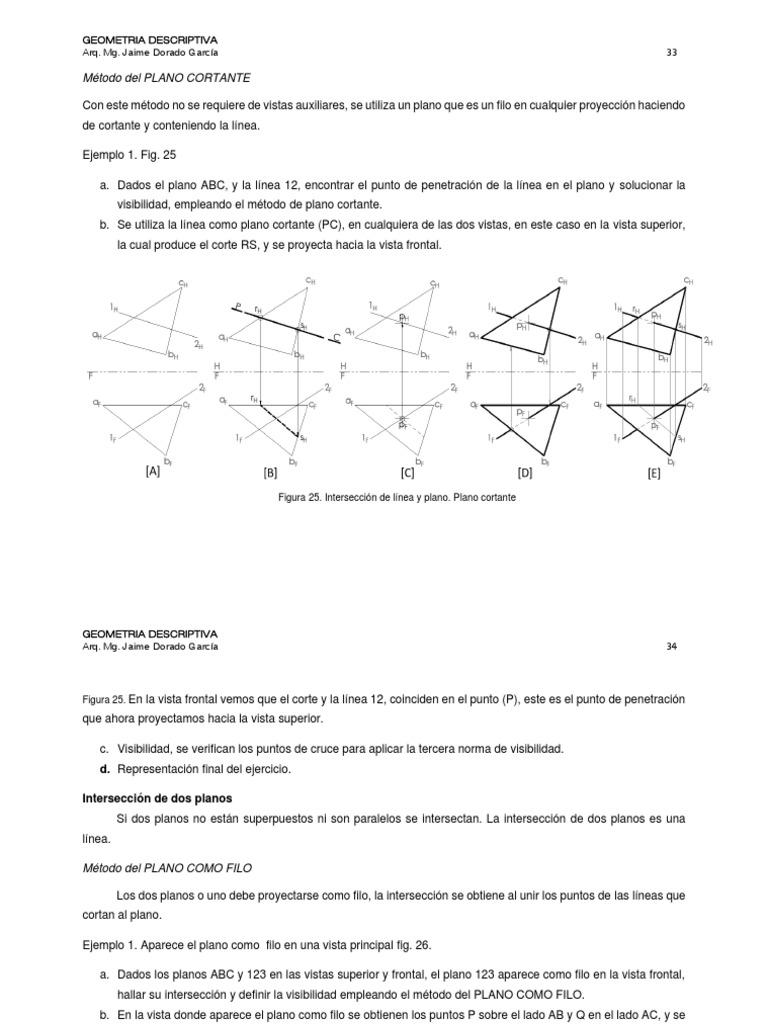

Método del PLANO CORTANTE

Con este método no se requiere de vistas auxiliares, se utiliza un plano que es un filo en cualquier proyección haciendo
de cortante y conteniendo la línea.

Ejemplo 1. Fig. 25

a. Dados el plano ABC, y la línea 12, encontrar el punto de penetración de la línea en el plano y solucionar la
visibilidad, empleando el método de plano cortante.
b. Se utiliza la línea como plano cortante (PC), en cualquiera de las dos vistas, en este caso en la vista superior,
la cual produce el corte RS, y se proyecta hacia la vista frontal.

Figura 25. Intersección de línea y plano. Plano cortante

GEOMETRIA DESCRIPTIVA
Arq. Mg. Jaime Dorado García 34

Figura 25. En la vista frontal vemos que el corte y la línea 12, coinciden en el punto (P), este es el punto de penetración
que ahora proyectamos hacia la vista superior.

c. Visibilidad, se verifican los puntos de cruce para aplicar la tercera norma de visibilidad.
d. Representación final del ejercicio.

Intersección de dos planos

Si dos planos no están superpuestos ni son paralelos se intersectan. La intersección de dos planos es una
línea.

Método del PLANO COMO FILO

Los dos planos o uno debe proyectarse como filo, la intersección se obtiene al unir los puntos de las líneas que
cortan al plano.

Ejemplo 1. Aparece el plano como filo en una vista principal fig. 26.

a. Dados los planos ABC y 123 en las vistas superior y frontal, el plano 123 aparece como filo en la vista frontal,
hallar su intersección y definir la visibilidad empleando el método del PLANO COMO FILO.
b. En la vista donde aparece el plano como filo se obtienen los puntos P sobre el lado AB y Q en el lado AC, y se
proyectan hacia la vista superior sobre elos correspondientes lados.
c. Visibilidad, En la vista superior utilizando en este caso el cruce entre los lados BC y 12, proyectamos hacia la
vista frontal y encontramos primero el lado BC, luego ente punto en la vista superior el plano ABC, esta por
encima, y utilizando la tercera norma de visibilidad (cruce de líneas) el lado 12 y 23 estan ocultos, exepto en el
