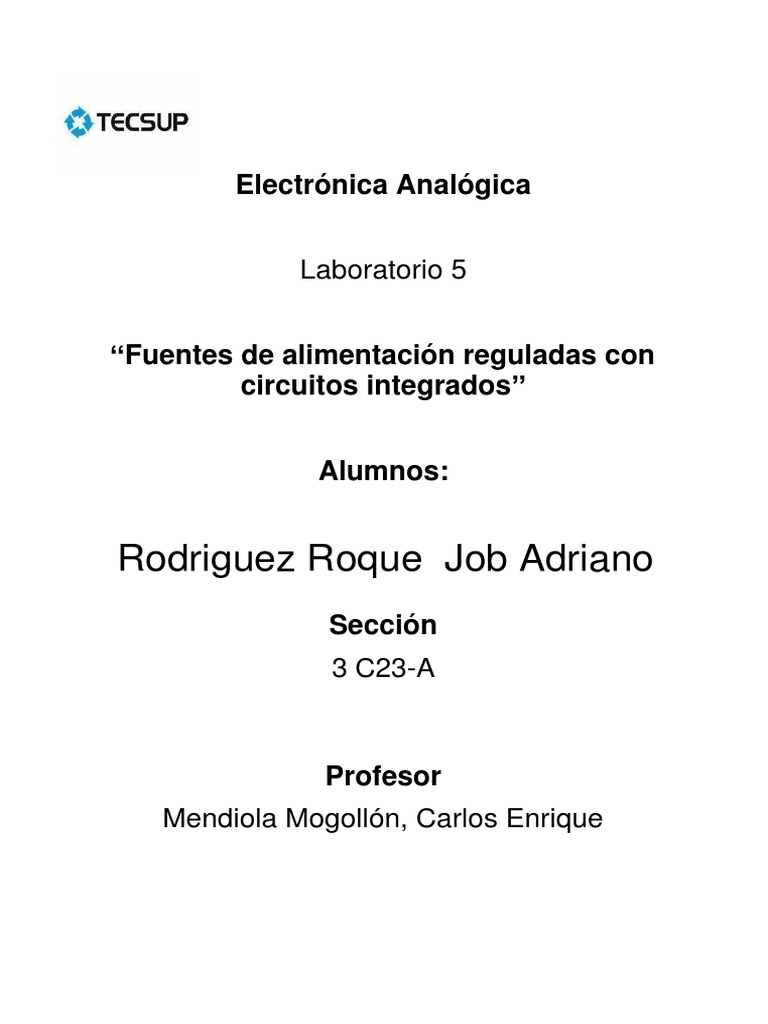

Electrónica Analógica

Laboratorio 5

“Fuentes de alimentación reguladas con

circuitos integrados”

Alumnos:

Rodriguez Roque Job Adriano

Sección
3 C23-A

Profesor
Mendiola Mogollón, Carlos Enrique
 Fundamento teórico

Las fuentes de alimentación son necesarias para suministrar la energía necesaria

para su funcionamiento a cualquier circuito que lo necesite, que, dicho sea de paso,
son la gran mayoría de ellos. Sólo algunos circuitos estrictamente pasivos no
necesitan de este subcircuito para funcionar correctamente. Éstas se pueden
clasificar de diferentes formas y maneras. En función de atender a su evolución
histórica, a sus características de capacidad de regulación o de control de rizado a la
salida, a la cantidad de corriente que pueden entregar a la carga, etc.

Reguladores de tensión 78xx y 79xx

Los reguladores lineales de tensión, también llamados reguladores de voltaje, son

circuitos integrados diseñados para entregar una tensión constante
y estable. Estos dispositivos están presentes en la gran mayoría de fuentes de
alimentación, pues proporcionan una estabilidad y protección sin apenas necesidad
de componentes externos haciendo que sean muy económicos.

Regulador con LM317

una fuente de voltaje variable con el LM317T es una fuente de voltaje ideal para
personas que necesitan una salida de voltaje variable (1.5 V a 15.0 Voltios) con
capacidad de entrega de corriente continua de hasta de 1.5 Amperios.
este integrado, para que funcione en una fuente variable, siempre debe ir
acompañado de un potenciómetro, haciendo que el voltaje de salida varíe
dependiendo de la posición que tenga el pin variable del potenciómetro, el cual se
conecta al pin de ajuste del integrado.
Resultados de laboratorio:

MONTAR CIRCUITO CON REGULADOR DE TENSIÓN 7812

Circuito simulado:

Tabla de datos:

V secundario V condensador electrolítico V en la carga

Medido Calculado Medido Calculado Medido
14 V 18.79 18.3 V 12.36 V 12.364 V

CÁLCULOS:

V condensador electrolítico:

V = 14X√2 − 1 = 18.79 V

V en la carga:

V = 4.7 × 103 × 2.631 × 10−3 ≈ 12.36 V

MONTAR CIRCUITO DE FUENTE REGULADA DE TENSÓN DUAL

Circuito simulado:

Tabla de datos:

Vsec1 Vsec2 VDC + VDC -

Medido Medido Calculado Medido Calculado Medido
11.5 V 11.5 V 18.39 18.3 V -12.56 -12.5

Vo + Vo -
Calculado Medido Calculado Medido
12.36 12.359 V -12.36 -12.562 V
 CÁLCULOS:

VDC +

vdc = 14𝑥√2 − 0.7 × 2 = 18.39 V

VDC –

 vdc−= 4.7 × 103 × 2.631 mA − 0.2 = −12.56 v

Vo+

 VO+= 4.7 × 103 × 2.631 mA = 12.36 V

Vo-

 VO−= 4.7 × 103 × 2.631 mA = −12.36 V

 MONTAR CIRCUITO DE FUENTE REGULADA VARIABLE

Circuito simulado:

Variar el potenciómetro y medir la tensión en los bornes de la resistencia RL de 100 ohmios

Tabla de datos:

Tensión de entrada en Vin Tensión DC de salida Tensión DC de salida

mínimo (VRL) máximo (VRL)
Medido Medido Medido
24 V 7V 1.26 V
Conclusiones:

MONTAR CIRCUITO CON REGULADOR DE TENSIÓN 7812:

En el circuito comprobamos que sirvió para eliminar el rizado remanente en la
gráfica ya que en el, utilizamos un regulador de voltaje fijo, más unas cargas
de acoplamiento que realizan la labor de estabilizar de forma uniforme en la
gráfica.

MONTAR CIRCUITO DE FUENTE REGULADA DE TENSÓN DUAL:

Para aquel circuito notamos que los reguladores de tensión ahora tienen
diferentes polaridades en sus salidas, esto se debe a que se han creado
amplificadores duales que requiere de estos reguladores. Estos reguladores
nos ayudan en la protección contra sobrecargas térmicas y contra
cortocircuitos, que desconectan el regulador en caso de que su temperatura
de juntura supere los 125°C

MONTAR CIRCUITO DE FUENTE REGULADA VARIABLE:

Pudimos notar que, en el circuito, las tensiones de salida máximo y mínimo
son de manera inversa con respecto a los valores hallados, ya que el
potenciómetro está trabajando al 100% eficiente o menos. Podemos decir que
este tipo de circuitos se pueden utilizar en una distribución eléctrica, para que
todos los consumidores reciban una tensión constante o variable.

MONTAR CIRCUITO REGULADOR CON ELEVADOR DE CORRIENTE:

Llegamos a la conclusión de que, en este circuito, a menos resistencia le
asignemos, la intensidad será mayor en el proceso, esto se debe a que el
regulador de tensión esta actuando como un elevador de corriente. Este
elevador de corriente se puede utilizar en los autoradios de válvulas para que
pueda elevar la tensión suministrada por la batería, insuficiente para alimentar
los circuitos
