Página|1

SERVICIO NACIONAL DE APRENDIZAJE “SENA”

CENTRO DE ELECTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES

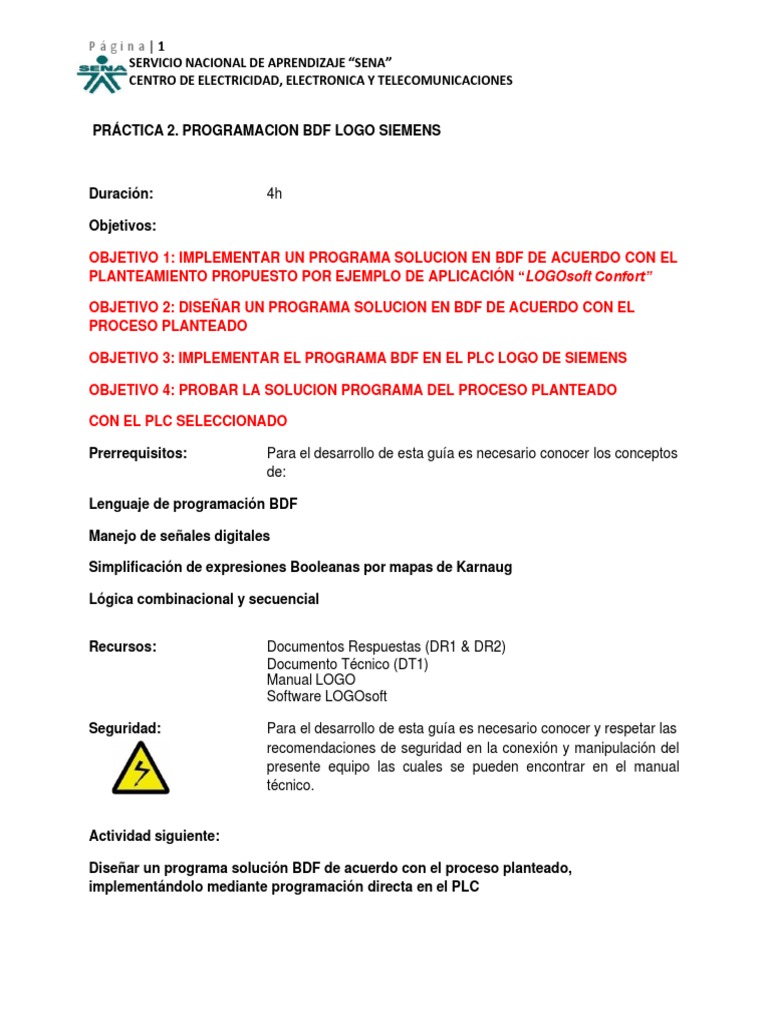

PRÁCTICA 2. PROGRAMACION BDF LOGO SIEMENS

Duración: 4h

Objetivos:

OBJETIVO 1: IMPLEMENTAR UN PROGRAMA SOLUCION EN BDF DE ACUERDO CON EL

PLANTEAMIENTO PROPUESTO POR EJEMPLO DE APLICACIÓN “LOGOsoft Confort”

OBJETIVO 2: DISEÑAR UN PROGRAMA SOLUCION EN BDF DE ACUERDO CON EL

PROCESO PLANTEADO

OBJETIVO 3: IMPLEMENTAR EL PROGRAMA BDF EN EL PLC LOGO DE SIEMENS

OBJETIVO 4: PROBAR LA SOLUCION PROGRAMA DEL PROCESO PLANTEADO

CON EL PLC SELECCIONADO

Prerrequisitos: Para el desarrollo de esta guía es necesario conocer los conceptos

de:

Lenguaje de programación BDF

Manejo de señales digitales

Simplificación de expresiones Booleanas por mapas de Karnaug

Lógica combinacional y secuencial

Recursos: Documentos Respuestas (DR1 & DR2)

Documento Técnico (DT1)
Manual LOGO
Software LOGOsoft

Seguridad: Para el desarrollo de esta guía es necesario conocer y respetar las

recomendaciones de seguridad en la conexión y manipulación del
presente equipo las cuales se pueden encontrar en el manual
técnico.

Actividad siguiente:

Diseñar un programa solución BDF de acuerdo con el proceso planteado,

implementándolo mediante programación directa en el PLC
Página|2
SERVICIO NACIONAL DE APRENDIZAJE “SENA”
CENTRO DE ELECTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES

1. Puesta en situación

Mediante dos bombas (m1 y m2) se

controla el nivel de un depósito. El
depósito tiene dos boyas (b1 y b2).
Cuando el nivel está por debajo de
la boya el contacto correspondiente
está abierto. Las bombas sacan
agua de dos pozos. Si no hay agua
en el pozo la bomba no funciona.
Para controlar esto, cada pozo lleva
un sensor (n1, n2).
El sistema funciona de la siguiente
forma:
• Si el nivel del depósito supera la boya b1, las bombas están paradas.
• Si el nivel del depósito está entre la boya b1 y la b2, funciona la bomba m1, si hay agua
suficiente en el pozo 1. Si no hay agua en el pozo 1 pero la hay en el 2, funciona la
bomba m2.
• Si el nivel del depósito está por debajo de la boya b2, se activa la bomba m2, además de
la m1.

“Diseñar e implementar la solución del proceso en lógica programable aumentando la

seguridad del operario”

2. Actividades propuestas

OBJETIVO 1: IMPLEMENTAR UN PROGRAMA SOLUCION EN BDF DE ACUERDO CON EL

PLANTEAMIENTO PROPUESTO POR EJEMPLO DE APLICACIÓN “LOGOsoft Confort”

Haciendo uso del software LOGOsoft Confort/ menú/ Ayuda/ Temas de ayuda/ ejemplo
práctico:

Implementar el programa solución BDF de la situación planteada usando LOGOSoft Confort

• En el documento respuesta DR1 plantee las ecuaciones de los diferentes preaccionadores.

• Compare las ecuaciones obtenidas con la implementación efectuada en el ejemplo de
aplicación”. Describa sus observaciones.

OBJETIVO 2: DISEÑAR UN PROGRAMA SOLUCION EN BDF DE ACUERDO CON EL

PROCESO PLANTEADO
Página|3
SERVICIO NACIONAL DE APRENDIZAJE “SENA”
CENTRO DE ELECTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES

• En el documento respuesta DR2, realice el planteamiento de las ecuaciones Booleanas para

el proceso.
• Realice la simplificación mediante mapas de Karnaugh

OBJETIVO 3: IMPLEMENTAR EL PROGRAMA BDF EN EL PLC LOGO DE SIEMENS

La referencia del PLC integrado en el proceso es LOGO 230RC.

A partir del software LOGOSoft y del DT1 Manual LOGO

- Crear el programa “DEPOSITO”
- Seleccionar el equipo en el software tomando en cuenta la referencia asignada,
- Seleccionar el tipo de lenguaje (FUP)
- Crear el programa a partir del diagrama diseñado.

En el software “LOGOSoft Confort”

Configurar el puerto de comunicación PLC - PC

Simular la solución programada.
Verificar la solución mediante Test on line.

Presentar al docente el resultado de la aplicación.

OBJETIVO 4: PROBAR LA SOLUCION PROGRAMA DEL PROCESO PLANTEADO CON

EL PLC SELECCIONADO

• En el documento respuesta DR2 realice el diagrama de conexionado para la solución

• ¿Es posible mejorar la eficiencia del proceso planteado de alguna manera? Justifique su
respuesta
• Realice el esquema de control en lógica cableada

FORMALIZAR

Convierta el programa solución a lenguaje “KOP” y compare modos de operación y

funcionalidad, ¿Cuál considera mejor? Justifique su respuesta
