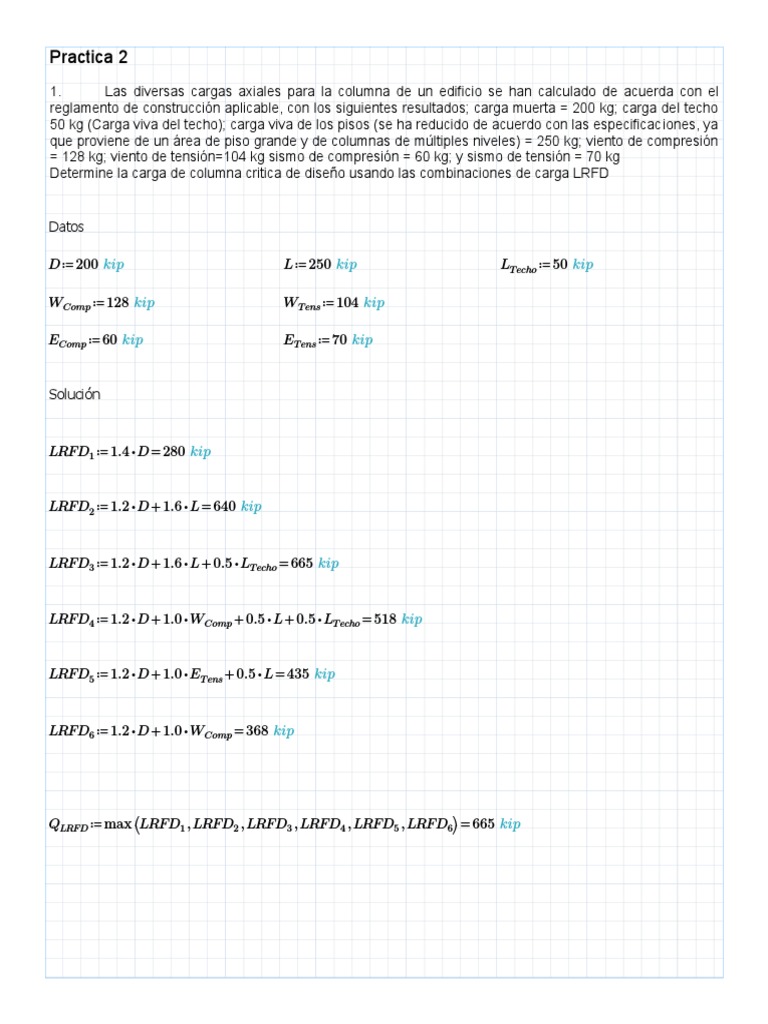

Practica 2

1. Las diversas cargas axiales para la columna de un edificio se han calculado de acuerda con el
reglamento de construcción aplicable, con los siguientes resultados; carga muerta = 200 kg; carga del techo
50 kg (Carga viva del techo); carga viva de los pisos (se ha reducido de acuerdo con las especificaciones, ya
que proviene de un área de piso grande y de columnas de múltiples niveles) = 250 kg; viento de compresión
= 128 kg; viento de tensión=104 kg sismo de compresión = 60 kg; y sismo de tensión = 70 kg
Determine la carga de columna critica de diseño usando las combinaciones de carga LRFD

Datos

D ≔ 200 kip L ≔ 250 kip LTecho ≔ 50 kip

WComp ≔ 128 kip WTens ≔ 104 kip

EComp ≔ 60 kip ETens ≔ 70 kip

Solución

LRFD1 ≔ 1.4 ⋅ D = 280 kip

LRFD2 ≔ 1.2 ⋅ D + 1.6 ⋅ L = 640 kip

LRFD3 ≔ 1.2 ⋅ D + 1.6 ⋅ L + 0.5 ⋅ LTecho = 665 kip

LRFD4 ≔ 1.2 ⋅ D + 1.0 ⋅ WComp + 0.5 ⋅ L + 0.5 ⋅ LTecho = 518 kip

LRFD5 ≔ 1.2 ⋅ D + 1.0 ⋅ ETens + 0.5 ⋅ L = 435 kip

LRFD6 ≔ 1.2 ⋅ D + 1.0 ⋅ WComp = 368 kip

QLRFD ≔ max ⎛⎝LRFD1 , LRFD2 , LRFD3 , LRFD4 , LRFD5 , LRFD6⎞⎠ = 665 kip

2. Determine la combinación máxima de cargas usando las expresiones recomendadas de AISC para
el método LRDF, para:
2. Determine la combinación máxima de cargas usando las expresiones recomendadas de AISC para
el método LRDF, para:

D ≔ 100 kip L ≔ 70 kip R ≔ 12 kip Lr ≔ 20 kip

S ≔ 30 kip W ≔ 0 ⋅ kip E ≔ 0 ⋅ kip

Solución

LRFD1 ≔ 1.4 ⋅ D = 140 kip

LRFD2 ≔ 1.2 ⋅ D + 1.6 ⋅ L + 0.5 ⋅ S = 247 kip

LRFD3 ≔ 1.2 ⋅ D + 1.6 ⋅ S + 0.5 L = 203 kip

LRFD4 ≔ 1.2 ⋅ D + 1.6 ⋅ W + 0.5 ⋅ L + 0.5 ⋅ S = 170 kip

LRFD5 ≔ 1.2 ⋅ D + 1 ⋅ E + 0.5 ⋅ L + 0.2 ⋅ S = 161 kip

LRFD6 ≔ 0.9 ⋅ D + 1.6 ⋅ W = 90 kip

QLRFD ≔ max ⎛⎝LRFD1 , LRFD2 , LRFD3 , LRFD4 , LRFD5 , LRFD6⎞⎠ = 247 kip

3. Calcule el área neta efectiva de la sección armada mostrada en la figura si se han taladrado
agujeros para tornillos de 3/4 in suponga u=0.90
3. Calcule el área neta efectiva de la sección armada mostrada en la figura si se han taladrado
agujeros para tornillos de 3/4 in suponga u=0.90

Datos

Perfil: C10x25
3 1
Tornillos DP ≔ ―in D ≔ DP + ―in = 0.875 in
4 8
V ≔ 0.90

A ≔ 7.35 in 2 eAlma ≔ 0.500 in ePatin ≔ 0.436 in U ≔ 0.90

Solución
1
APlaca ≔ ―⋅ 11 in 2 = 5.5 in 2
2

An ≔ 2 ⋅ A + 2 ⋅ APlaca - 4 ⋅ D ⋅ ePatin - 4 ⋅ D ⋅ eAlma = 22.424 in 2

Ae ≔ U ⋅ An = 20.182 in 2

4. Determine el área neta efectiva de la W16*40 mostrada en la siguiente figura. Suponga que los
agujeros son para tornillos de 3/4 in

Datos

Para Wt 8x20 A ≔ 11.81 in 2 d ≔ 16.0 in bf ≔ 7 in tf ≔ 0.505 in L ≔ 3.5 in

Solución

An ≔ L ⋅ 3 = 10.5 in

2
d ≔ ―⋅ d = 10.667 in d > bf = 1 U ≔ 0.85 Caso 7
3

Ae ≔ An ⋅ U = 8.925 in

5. Seleccione un par de canales C10 para un miembro a tensión sujeto a una carga muerta de 120 klb
y una carga viva de 275 klb. Los canales se colocan espalda con espalda y se conectan a una placa de
unión de 3/4 in mediante tornillos de 7/8 in. Suponga acero A588 Grado 50 para los canales y suponga que
5. Seleccione un par de canales C10 para un miembro a tensión sujeto a una carga muerta de 120 klb
y una carga viva de 275 klb. Los canales se colocan espalda con espalda y se conectan a una placa de
unión de 3/4 in mediante tornillos de 7/8 in. Suponga acero A588 Grado 50 para los canales y suponga que
es suficiente la placa de unión. El miembro tiene 25 ft de longitud. Los tornillos están dispuestos en dos
lineas paralelas a la longitud del miembro. Hay dos tornillos en cada linea a 4 in entre sus centros

Datos

D ≔ 120 lb ϕ ≔ 0.90 long ≔ 25 ft tw ≔ 0.526 in

lb lb
L ≔ 275 lb fy ≔ 50 ―― fu ≔ 70 ―― LT ≔ 4 in
in 2 in 2

Solucion

7 1
DPerno ≔ ―in + ―in = 1 in
8 8

PuLRFD ≔ 1.2 ⋅ D + 1.6 ⋅ L = 584 lb

PuLRFD
AMin ≔ ――― + 4 ⋅ DPerno ⋅ tw = 15.082 in 2
ϕ ⋅ fy

Para 2 C10x30 ACanal ≔ 8.81 in 2 tw ≔ 0.675 in x ≔ 0.649 in r ≔ 1.22

Ag ≔ 2 ⋅ ACanal = 17.62 in 2 Ag > AMin OK

Pn ≔ fy ⋅ Ag = 881 lb

ϕPn ≔ 0.90 ⋅ Pn = 792.9 lb ϕPn > PuLRFD = 1 OK

Fractura
x
An ≔ Ag - 4 ⋅ DPerno ⋅ tw = 14.92 in 2 U ≔ 1 - ― = 0.838
LT

Ae ≔ An ⋅ U = 12.499 in 2

Pn ≔ fu ⋅ Ae = 874.946 lb

ϕPn ≔ 0.75 ⋅ Pn = 656.21 lb ϕPn > PuLRFD = 1 OK

6. Determine el perfil WT4 mas ligero que va a usarse como un miembro a tensión de 20 ft de longitud
para resistir las siguientes cargas de servicio> carga muerta, D =20 klb, carga de nieve, s=25 klb, y por
sismo E=50klb. La conexión es de dos líneas de tornillos a través de patín con tres tornillos de 3/4 in en cada
ϕPn ≔ 0.75 ⋅ Pn = 656.21 lb ϕPn > PuLRFD = 1

6. Determine el perfil WT4 mas ligero que va a usarse como un miembro a tensión de 20 ft de longitud
para resistir las siguientes cargas de servicio> carga muerta, D =20 klb, carga de nieve, s=25 klb, y por
sismo E=50klb. La conexión es de dos líneas de tornillos a través de patín con tres tornillos de 3/4 in en cada
linea espaciados a 3 in entre centros. Use acero A992 Grado 50. Desprecie el bloque cortante

7. Que tamaño de barra roscada se requiere para el miembro AC mostrado en la siguiente figura? la
carga dada es una carga viva de servicio. Use acero A36
7. Que tamaño de barra roscada se requiere para el miembro AC mostrado en la siguiente figura? la
carga dada es una carga viva de servicio. Use acero A36

Datos

F ≔ 25 kip

Fu ≔ 58 kip

Solución

1
ϕ ≔ 0.75 ―― Miembros unidos en tensión
in 2

5
Fa ≔ ―⋅ F = 41.667 kip
3

PuLRDF ≔ 1.6 ⋅ Fa = 66.667 kip

PuLRDF s 2 ft 3
Amin ≔ ―――― = 2.043 ―― ⋅ ―― ⋅ in 2
ϕ ⋅ 0.75 ⋅ Fu ft 3
s 2

Diámetro comercial AC ≔ 2.41 in 1 1/3 in Tabla AISC 7-18

1
Pn ≔ 0.75 ⋅ ―⋅ Fu ⋅ AC = 104.835 kip
in

ϕPn ≔ 0.75 ⋅ Pn = 78.626 kip ϕPn > PuLRDF = 1 OK

8. Seleccione una barra redonda estándar roscada para soportar una carga de tensión factorizada de
72 klb (carga de servicio a tensión = 50 klb) usando acero A36
8. Seleccione una barra redonda estándar roscada para soportar una carga de tensión factorizada de
72 klb (carga de servicio a tensión = 50 klb) usando acero A36

Datos
kip
PuLRFD ≔ 72 kip ϕ ≔ 0.75 Fu ≔ 58 ――
in 2

PuLRFD
Amin ≔ ――――= 2.207 in 2
0.75 ⋅ ϕ ⋅ Fu

Para una barra de 1 1/3 in

Ag ≔ 2.41 in 2

Rn ≔ 0.75 ⋅ Fu ⋅ Ag = 104.835 kip

ϕRn ≔ 0.75 ⋅ Rn = 78.626 kip ϕRn > PuLRDF = 1 OK
