Física

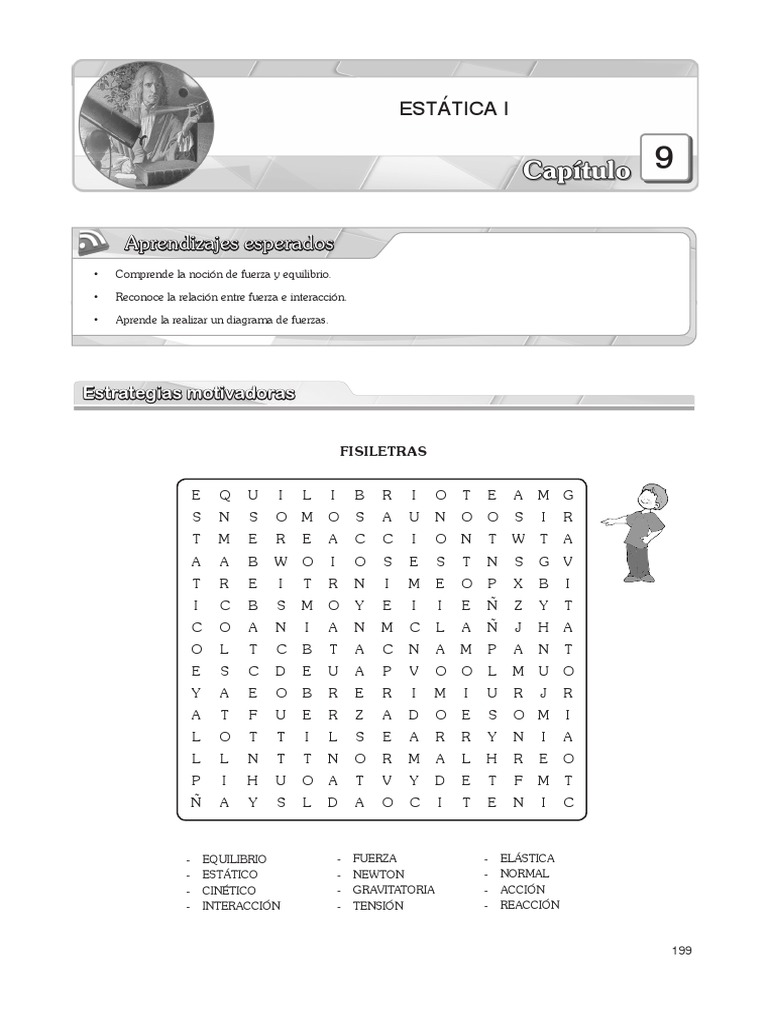

ESTÁTICA I

Aprendizajes esperados
Aprendizajes esperados
• Comprende la noción de fuerza y equilibrio.

• Reconoce la relación entre fuerza e interacción.

• Aprende la realizar un diagrama de fuerzas.

Estrategias motivadoras

FISILETRAS

E Q U I L I B R I O T E A M G
S N S O M O S A U N O O S I R
T M E R E A C C I O N T W T A
A A B W O I O S E S T N S G V
T R E I T R N I M E O P X B I
I C B S M O Y E I I E Ñ Z Y T
C O A N I A N M C L A Ñ J H A
O L T C B T A C N A M P A N T
E S C D E U A P V O O L M U O
Y A E O B R E R I M I U R J R
A T F U E R Z A D O E S O M I
L O T T I L S E A R R Y N I A
L L N T T N O R M A L H R E O
P I H U O A T V Y D E T F M T
Ñ A Y S L D A O C I T E N I C

- EQUILIBRIO - FUERZA - ELÁSTICA

- ESTÁTICO - NEWTON - NORMAL
- CINÉTICO - GRAVITATORIA - ACCIÓN
- INTERACCIÓN - TENSIÓN - REACCIÓN

199
 Física

Organizador visual

200
 Física

¿Cómo reconocemos si un cuerpo está en equilibrio mecánico?

Observemos:

Si un cuerpo permanece inmóvil o si se desplaza con velocidad constante, entonces estará en equilibrio
mecánico.

La interacción, es la acción mutua, recíproca, entre dos cuerpos que están en contacto o a distancia.

201
 Física

¿Qué surge en la interacción?

Rpta.: Se origina la fuerza. Y la fuerza surge en pareja (acción y reacción).

“La fuerza surge en pareja, denominadas acción y reacción que son de igual módulo, direcciones opuestas
y actúan en cuerpos diferentes”. (3.a ley de Newton)

Otro ejemplo:

“La unidad de medida o patrón de la fuerza en SI es el newton (N)”.

Diagrama de cuerpo libre (DCL)

202
 Física

Procedimiento

Fuerzas usuales

1. Fuerza de gravedad (Fg)

Es aquella con la cual la Tierra atrae a todo cuerpo

que se encuentra cerca o en su superficie. El módulo
de la fuerza de gravedad se determina así:

3. Fuerza elástica (FE)

Es de origen electromagnético, que se genera en

el interior de los resortes, cada vez que estos son
estirados o comprimidos, por una fuerza externa.

Se representa mediante un vector a lo largo del resorte

y en dirección contraria al estiramiento o comprensión
que experimenta el resorte.

Se representa con un vector que está aplicado en

el centro de gravedad del cuerpo y siempre dirigido
hacia el centro de la Tierra.

2. Fuerza de tensión (T)

Experimentalmente se ha demostrado que el módulo
Es de origen electromagnético que se genera en el de la fuerza elástica es directamente proporcional a la
interior de una cuerda o alambre, y que surge para longitud que el resorte se ha deformado.
oponerse a los efectos de estiramiento por parte de
fuerzas externas que actúan en los extremos de las
FE DP x FE = kx
cuerdas.

Se representa con un vector que está dirigido a lo largo ⇒ FE = k ⋅ x (LEY DE HOOKE)

 
de la cuerda y en dirección contraria al estiramiento. Rigidez del resorte Deformación
(N/cm o N/m) (m o cm)

203
 Física

4. Fuerza normal (FN)

Es la resultante de las infinitas fuerzas electromagnéticas que se generan entre las superficies de dos cuerpos en contacto.

Se representa con un vector perpendicular a las superficies en contacto. Siempre se presenta entre superficies lisas ya
demás rugosas.

1. En la figura un camión de 500 kg colisiona con un Resolución:

automóvil de 300 kg. Si en la colisión la fuerza del Sabemos que en una interacción los dos cuerpos se
camión sobre el automóvil es 104 N, entonces la fuerza ejercen fuerzas llamados: acción y reacción, veamos:
del automóvil sobre el camión es: (UNAC 2008-II)

F1 → acción
F2 → reacción
y:
 
F1 = F2 ⇒ F2 = 10 4 N
A) <104 î N B) –104 î N C) 0 
4 4
∴ F2 = −10 4 ˆi N
D) 10 î N E) >10 î N
Rpta.: B

204
 Física

2. Para la esfera mostrada homogénea, realice el DCL de 3. Los bloques mostrados son homogéneos y las
dicha esfera. superficies lisas. Realice el DCL del bloque A.

A) B)
A) B)

C) D)

C) D)

E)

E)
Resolución:

La esfera interactúa con la Tierra, la cuerda y la pared, Resolución:

actúan entonces tres fuerzas: gravitoria, tensión y
normal. Veamos:
El bloque A interactúa con la Tierra, el piso, el resorte y
la cuerda unida a B, entonces actuarán cuatro fuerzas:
Fg, FN, FE y T; A jala hacia abajo al resorte, entonces
FE hacia arriba del plano. Veamos:

Rpta.: D

Rpta.: E

205
 Física

NIVEL I 4. Los bloque A y B mostrados son homogéneos. Realice

el DCL del bloque A.

1. Realice el DCL del bloque homogéneo mostrado.

5. En la figura se muestra un resorte comprimido y un

bloque homogéneo. Realice el DCL del bloque.
2. Realice el DCL del bloque homogéneo mostrado.

6. En la figura se muestra un resorte estirado y un bloque

homogéneo. Realice el DCL del bloque.
3. Realice el DCL del bloque homogéneo mostrado.

206
 Física

7. En un momento dado una viga descansa en la forma 11. Para el bloque homogéneo mostrado, realice el DCL.
mostrada. Realice el DCL de dicha viga.

12. Para el bloque homogéneo apoyado sobre la superficie

lisa y sujetado por el resorte, realice el DCL.

8. Para el tronco mostrado, realice el DCL.

NIVEL III

NIVEL II
13. Realice el DCL de la esfera homogénea.
9. Para la pelota mostrada, realice el DCL.

14. Para la esfera homogénea, realice el DCL.

10. Para la polea ideal mostrada, realice el DCL.

207
 Física

15. La esfera mostrada es homogénea. Realice el DCL de 16. La barra mostrada es ingrávida. Realice el DCL de la
la esfera. barra.

Rpta.:
Rpta.:

NIVEL I

1. El bloque mostrado es homogéneo y el resorte está 2. La polea mostrada es homogénea y el resorte está
estirado. Realice el DCL del bloque. estirado. ¿Qué diagrama representa mejor el DCL de
la polea?

A) B) C) A) B) C)

D) E) D) E)

208
 Física

3. Para la esfera homogénea que se muestra, diga cuál de NIVEL II

los diagramas representa mejor el DCL de la esfera.
5. La barra mostrada es ingrávida. Diga cuál de los
diagramas representa mejor el DCL de la barra.

A) B)

A) B)

C) D)
C) D)

E)
E)

6. Para el subibaja mostrado, en cual se encuentran un

4. La barra mostrada es ingrávida. Diga cuál de los
adulto y dos niños, diga que diagrama representa
diagramas representa mejor el DCL de la barra.
mejor el DCL del subibaja.

A) B) A) B)

C) D) C) D)

E)
E)

209
 Física

7. Los bloques mostrados son homogéneos. ¿Cuál de los 9. Las esferas son homogéneas e idénticas. Realice el
diagramas representa mejor el DCL del bloque B? DCL de la esfera A.

A) B) C) A) B)

D) E) C) D)

NIVEL III E)

8. Las esferas mostradas son homogéneas y A es detenida

por la persona. ¿Cuál de los diagramas representa
mejor el DCL de la esfera? 10. El tablón mostrado es homogéneo. ¿Cuál de los
diagramas representa mejor el DCL de la barra?

A) B)

A) B)

C) D)

C) D)

E)

E)

210
 Física

DESAFÍO 12. El bloque mostrado es homogéneo y el resorte está

estirado. Realice el DCL del bloque.
11. Para el bloque homogéneo mostrado, diga cuál de los
diagramas representa mejor el DCL del bloque.

A) B)

A) B) C)

C) D)

D) E)
E)

Según Jesús, es más fácil que un camello pase por el

ojo de una aguja a que un rico entre al Reino de los
Cielos. Una versión que hace años está circulando
por correo electrónico dice que San Jerónimo, el
traductor de la Biblia al latín, interpretó la palabra
kamelos como ‘camello’, cuando, en realidad, en
griego, kamelos es aquella soga gruesa con la que se
amarran los barcos a los muelles.

211
 Física
Alumno(a) : ____________________________________________________________________

Curso : __________________________________________________ Aula : __________

Profesor : ____________________________________________________________________

1. Realice el DCL del bloque homogéneo mostrado. 4. Para la pelota mostrada, realice el DCL.

5. La persona de la figura detiene en ese instante

al cilindro homogéneo. ¿Cuál de los diagramas
representa mejor el DCL del cilindro?
2. Para la plataforma homogénea mostrada, realice el
DCL.

A) B)
3. Para el tronco mostrado, realice el DCL.

C) D)

E)

212
 Física

6. La polea mostrada es homogénea. Realice el DCL de

dicha polea.
A) B) C)

D) E)

9. La barra mostrada es ingrávida. Realice el DCL de la

A) B) C) barra.

D) E)

7. En la figura, la persona tira de la cuerda. Realice el

DCL del bloque.
A) B)

C) D)

E)

10. La barra mostrada es ingrávida. ¿Cuál de los esquemas

representa mejor el DCL de la barra?

A) B) C)

D) E)

A) B)
8. Realice el DCL del bloque homogéneo.

C) D)

E)

213
 Física

CLAVES CAP. 7

AUTOEVALUACIÓN

1 2 3 4
B A B C
5 6 7 8
B A A B
9 10 11 12
B C A B

CLAVES CAP. 8

AUTOEVALUACIÓN

1 2 3 4
B D C A
5 6 7 8
B E A A
9 10 11 12
B E D A

CLAVES CAP. 9

AUTOEVALUACIÓN

1 2 3 4
D D E D
5 6 7 8
C E D E
9 10 11 12
B D E E

214
