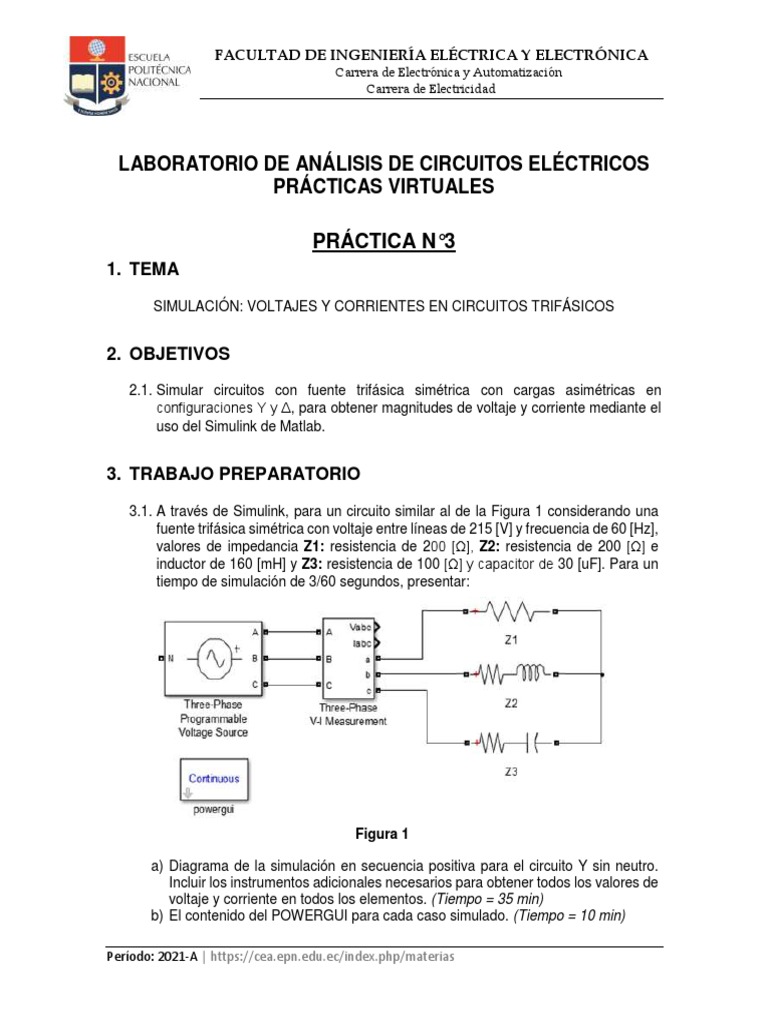

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA

Carrera de Electrónica y Automatización

Carrera de Electricidad

LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS

PRÁCTICAS VIRTUALES

PRÁCTICA N°3
1. TEMA
SIMULACIÓN: VOLTAJES Y CORRIENTES EN CIRCUITOS TRIFÁSICOS

2. OBJETIVOS
2.1. Simular circuitos con fuente trifásica simétrica con cargas asimétricas en
configuraciones Y y Δ, para obtener magnitudes de voltaje y corriente mediante el
uso del Simulink de Matlab.

3. TRABAJO PREPARATORIO
3.1. A través de Simulink, para un circuito similar al de la Figura 1 considerando una
fuente trifásica simétrica con voltaje entre líneas de 215 [V] y frecuencia de 60 [Hz],
valores de impedancia Z1: resistencia de 200 [Ω], Z2: resistencia de 200 [Ω] e
inductor de 160 [mH] y Z3: resistencia de 100 [Ω] y capacitor de 30 [uF]. Para un
tiempo de simulación de 3/60 segundos, presentar:

Figura 1

a) Diagrama de la simulación en secuencia positiva para el circuito Y sin neutro.

Incluir los instrumentos adicionales necesarios para obtener todos los valores de
voltaje y corriente en todos los elementos. (Tiempo = 35 min)
b) El contenido del POWERGUI para cada caso simulado. (Tiempo = 10 min)

Período: 2021-A | https://cea.epn.edu.ec/index.php/materias

 LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS

c) Repetir los literales anteriores, para el circuito en Y con neutro. (Tiempo = 30

min)

3.2. Para el circuito de la Figura 2, considerando un VL=220∟0°[V] frecuencia 60 [Hz]

y secuencia negativa presentar:

Figura 2

a) El diagrama de simulación en SIMULINK con los respectivos valores de

impedancia y elementos de medida necesarios para obtener todos los valores
de voltajes y corrientes en cada uno de los elementos. (Tiempo = 35 min)
b) El contenido del POWERGUI para el caso simulado (Tiempo = 10 min)

4. EQUIPO Y MATERIALES

 MATLAB

5. PROCEDIMIENTO
5.1. El instructor hará una breve introducción al desarrollo del tema, así como una
explicación de los aspectos que se deben tomar en cuenta en el desarrollo de la
práctica. (Tiempo = 10 min)

Circuito trifásico con carga en configuración Y (con y sin neutro) secuencia negativa
5.2. En Simulink construir un modelo similar al de la Figura 3 para un valor de
VL=210Vrms, frecuencia de 60 [Hz] con todos los elementos de medida
necesarios. Presentar los valores del POWERGUI de todos los voltajes y corrientes
de línea y de fase. (Tiempo = 60 min)

Circuito trifásico con carga en configuración Δ secuencia positiva

5.3. En Simulink construir un modelo similar al de la Figura 4 para un valor de VL=210V,

frecuencia de 60 [Hz] con todos los elementos de medida necesarios. Presentar

Período: 2021-A | https://cea.epn.edu.ec/index.php/materias

 LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS

los valores del POWERGUI de todos los voltajes y corrientes de línea y de fase.
(Tiempo = 50 min)
NOTA: Para la simulación considerar los siguientes valores de resistencias: Y sin neutro
R1=314 Ω, R2= 490, Y con neutro R1=367 Ω, R2=358, Delta R1=488 Ω, R2=467 Ω

Figura 3

Figura 4

6. INFORME – CUESTIONARIO (En Grupo)

6.1. Presentar los resultados de las simulaciones realizadas en el laboratorio. (Tiempo
= 20 min)

6.2. Presentar la simulación (en Simulink) de un circuito similar al de la Figura 3 (con y

Período: 2021-A | https://cea.epn.edu.ec/index.php/materias

 LABORATORIO DE ANÁLISIS DE CIRCUITOS ELÉCTRICOS

sin neutro), para una configuración en Y con carga simétrica: R – L serie, donde R
= 50 Ω y L = 100mH, en secuencia positiva. Presentar los valores de POWERGUI
de todos los voltajes y corrientes de línea y de fase para cada caso simulado.
(Tiempo = 40 min)

6.3. Presentar la simulación (en Simulink) de un circuito similar al de la Figura 4, para

una configuración en Delta con carga simétrica: R – C serie, donde R = 150 Ω, C =
30uF, en secuencia negativa. Presentar los valores de POWERGUI de todos los
voltajes y corrientes de línea y de fase del circuito. (Tiempo = 40 min)

6.4. Conclusiones (Tiempo = 10 min)

6.5. Recomendaciones (Tiempo = 10 min)

6.6. Bibliografía.

Elaborado por: Área de Circuitos Eléctricos

Revisado por: Ing. Andrés Cela, MSc.

Coordinador del área de Circuitos Eléctricos
