Tablas

MERCADO ELECTRICO DAHUJORI S.A.
Carlos Calvo 1860 - (C1230AAB) Buenos Aires - Argentina

Tel: (54-11) 4304-1000 - Fax: (54-11) 4304-1111 EN MATERIALES ELECTRICOS TODO!
E-mail: ventas@dahujori.com - Internet: http://www.dahujori.com

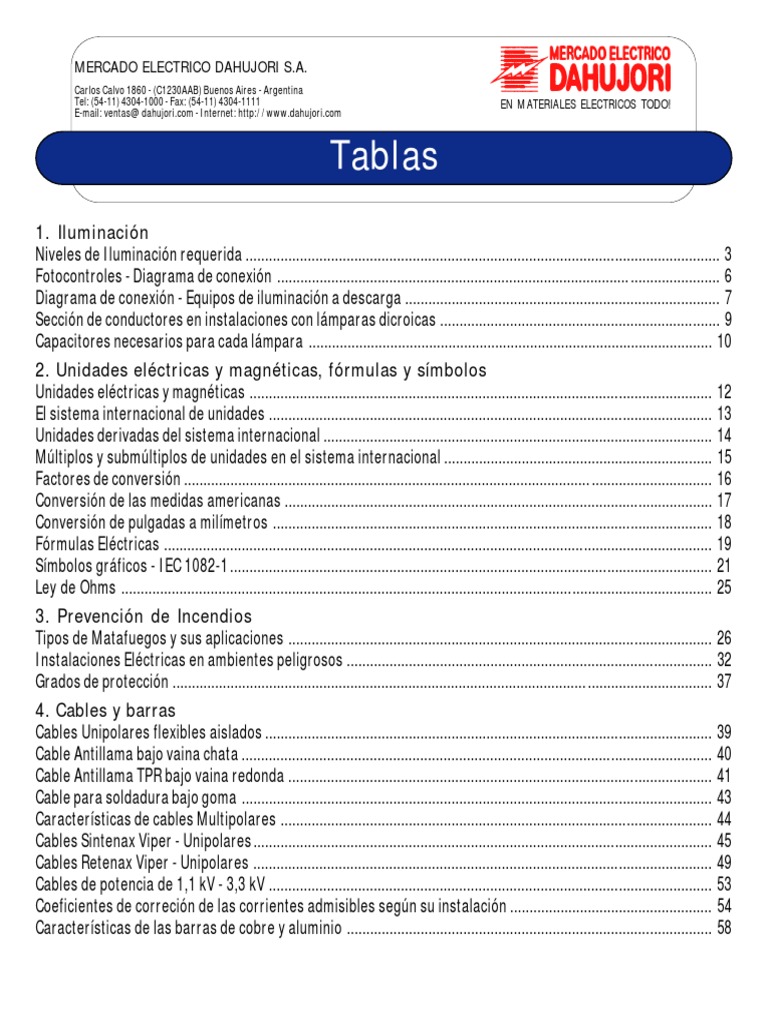

Tablas
1. Iluminación
Niveles de Iluminación requerida .......................................................................................................................... 3
Fotocontroles - Diagrama de conexión ........................................................................................... ....................... 6
Diagrama de conexión - Equipos de iluminación a descarga ................................................................................. 7
Sección de conductores en instalaciones con lámparas dicroicas ........................................................................ 9
Capacitores necesarios para cada lámpara ........................................................................................................ 10
2. Unidades eléctricas y magnéticas, fórmulas y símbolos
Unidades eléctricas y magnéticas ....................................................................................................................... 12
El sistema internacional de unidades .................................................................................................................. 13
Unidades derivadas del sistema internacional .................................................................................................... 14
Múltiplos y submúltiplos de unidades en el sistema internacional ..................................................................... 15
Factores de conversión ......................................................................................................... ............................... 16
Conversión de las medidas americanas .............................................................................................................. 17
Conversión de pulgadas a milímetros ................................................................................................................. 18
Fórmulas Eléctricas ............................................................................................................................................. 19
Símbolos gráficos - IEC 1082-1............................................................................................................................ 21
Ley de Ohms ........................................................................................................................................................ 25
3. Prevención de Incendios
Tipos de Matafuegos y sus aplicaciones ............................................................................................................. 26
Instalaciones Eléctricas en ambientes peligrosos .............................................................................................. 32
Grados de protección ........................................................................................................................................... 37
4. Cables y barras
Cables Unipolares flexibles aislados ................................................................................................................... 39
Cable Antillama bajo vaina chata ......................................................................................................................... 40
Cable Antillama TPR bajo vaina redonda ............................................................................................................. 41
Cable para soldadura bajo goma ......................................................................................................................... 43
Características de cables Multipolares ............................................................................................................... 44
Cables Sintenax Viper - Unipolares...................................................................................................................... 45
Cables Retenax Viper - Unipolares ...................................................................................................................... 49
Cables de potencia de 1,1 kV - 3,3 kV .................................................................................................................. 53
Coeficientes de correción de las corrientes admisibles según su instalación .................................................... 54
Características de las barras de cobre y aluminio .............................................................................................. 58
MERCADO ELECTRICO DAHUJORI S.A.
Carlos Calvo 1860 - (C1230AAB) Buenos Aires - Argentina
Tel: (54-11) 4304-1000 - Fax: (54-11) 4304-1111 EN MATERIALES ELECTRICOS TODO!
E-mail: ventas@dahujori.com - Internet: http://www.dahujori.com
Tablas
5. Motores, contactores, reles

Motores Monofásicos .......................................................................................................................................... 59
Capacitor necesario para motores monofásicos ................................................................................................. 59
Motores de 4 polos asincrónicos ......................................................................................................................... 60
Conexión placa borne de motores eléctricos ....................................................................................................... 61
Valores de capacitores aconsejables para motores ............................................................................................ 62
Categorías de empleo para contactores - IEC 947............................................................................................... 63
Tabla de Equivalencias entre Contactores .......................................................................................................... 65
Equivalencias y reemplazos de Reles entre marcas ........................................................................................... 66
6. Material para instalaciones
Tabla de consumo de Artefactos Electrodomésticos ........................................................................................... 67
Características de los caños de hierro galvanizado ............................................................................................ 68
Medidas y características de los caños eléctricos bajo norma ........................................................................... 69
Tabla para el dimensionamiento de caños en instalaciones ............................................................................... 71
Diámetro de utilidad de los prensacables ........................................................................................................... 72
Esquema de instalación de un portero eléctrico .................................................................................................. 73
Circuito Unifilar para una vivienda de electrificación media ................................................................................ 74
7. Circuitos especiales
Esquema de un proyecto de instalación eléctrica ................................................................................................ 75
Esquema de conexión de la llave combinación de doble vía ................................................................................ 76
8. Factor de potencia
Tabla para corregir el Factor de Potencia ............................................................................................................ 77
Cálculo de la capacidad total de un circuito de capacitores ................................................................................. 78
EN MATERIALES ELECTRICOS TODO!
Tablas
1.1 Niveles de Iluminación requerida
I - INTERIORES Nivel luminoso (LUX)

Auditoriums 150 a 300
BANCOS
Generales 300 a 500
Áreas de trabajo 500 a 700
ESCUELAS
Aulas 200 a 300
Salas de dibujo 500 a 1000
Pizarrones 750 a 1500
HOSPITALES
Salas auxiliares 200 a 500
Sala de operaciones 1000
Mesa de operaciones o partos 25.000 a 40.000
Sillones dentales 5.000 a 10.000
HOTELES
Dormitorios y salas 100
Zonas de lectura y escritura 200 a 300
Recepción 300 a 500
OFICINAS
Trabajo administrativo normal 200 a 500
Archivos de uso continuo, mesa de entradas y clasificación 300 a 600
Contabilidad, máquinas calculadoras, computadoras, etc 500 a 1.000
Salas de dibujo técnico 1.000 a 2.000
RESIDENCIAS
Cuartos de estar, comedores, dormitorios, salas de general, baños 100
Zonas de lectura, escritura, costura 500 a 800
Mesadas de cocinas, bancos de trabajo 500 a 700
NEGOCIOS
Zona de circulación 200 a 300
Zonas de estanterias y depósitos con atención de empleados 500 a 1.000
Autoservicio 1.000 a 2.000
VIDRIERAS
General 500 a 1000
Detalle 1000 a 500
INDUSTRIAS
Almacenes y bodegas 50 a 100
Garages
Zonas estacionamiento 50
Pistas y rampas 100
Áreas de servicio y baños 150 a 300
Tablas
Nivel luminoso (LUX)

Talleres mecánicos
Normas de bancos 300 a 500
Mecanizado común 700 a 1.000
Mecanizado de precisión 2.000 a 3.000
Fabricas textiles
Encanillado, hilado curtido 300 a 500
Telares 700 a 1.000
Tintorerías y estampados 1.000 a 2.000
Fabricas de papel
Triturado, molido y prensado 200 a 300
Máquinas rotativas 300 a 500
Rebobinado 1.000 a 1.500
Industria alimenticia
Molido y refinado de cereales 200 a 300
Clasificación de materia prima para conservas 300 a 500
Enlatado continuo 700 a 1.000
Centrales y sus estaciones eléctricas
Frentes de tableros y pupitres 300 a 500
Parte trasera de tableros o interiores de tableros duplex 100
Áreas de servicios auxiliares 100 a 200
Sala de generación 200 a 300
Nivel de alumbrado de emergencia 15 a 30
I- EXTERIORES
II-
Carteles c/alrededores brillantes
Superficies claras 500
Superficies oscuras 1.000
Carteles c/alrededores oscuros
Superficies claras 200
Superficies oscuras 500
Construcción de edificios 100
Trabajos de excavación 20
Canteras 50
Astilleros
General 50
Zonas de montaje 200 a 300
Playas de ferrocarril 2a3
Iluminación exterior de edificios c/alrededores brillantes
Superficies claras 100 a 150
Superficies oscuras 100 a 500
c/alrededores oscuros
Superficies claras 30 a 50
Superficies oscuras 100 a 200
Tablas
Nivel luminoso (LUX)

Estaciones de servicio
Áreas de aproximación 20 a 30
Zona de surtidores 200 a 300
I- ACTIVIDADES DEPORTIVAS
III-
BOXEO O LUCHA
Localidades 20 a 50
Ring
Aficionados 1.000
Profesionales 2.000
Campeonatos (TV) 5.000
BALONCESTO
Competición 300 a 500
Entrenamiento 100 a 200
BILLAR
Competición 300 a 500
FUTBOL
1a. División e internacionales (TV) 1.000
2a. DIvisión 300 a 500
Localidades 20 a 50
PISTAS DE CARRERA
Ciclismo, hipódromos, automoviles 200
TENIS
Competición 200 a3 00
NATACIÓN
Bajo el agua 700 a 1.000
Recinto 100
Tablas
1.2 Fotocontroles - Diagrama de conexión

FOTOCONTROLES
DIAGRAMA DE CONEXION
FOTOCONTROL BALASTO
(opcional únicamente
p/lampara a descarga)
NEUTRO
LINEA
LINEA-NEGRO CARGA-ROJO
CAPACITOR
NEUTRO-BLANCO
(opcional)
LAMPARA
∼ 220 V
CONEXION EN 220 V
APLICACIONES: El fotocontrol es un dispositivo capaz de

interrum pir o conectar una carga eléctrica en función de las
variaciones de la luz natural.
FUNCIONAM IENT O: Puede interrum pir o conectar una carga

eléctrica con un retardo suficiente com o para no actuar en caso
de variación esporádica de la luz (relám pagos, oscurecim ientos
transitorios, etc.)
Nota: Para una lámpara incandescente o mezcladora es el mismo diagrama de

conexión; pero sin balasto y capacitor.
Tablas
1.3 Diagrama de conexión - Equipos de iluminación a descarga
Sodio AP Mercurio Halogenado 400W
Sodio AP Mercurio Halogenado 400 W

Balasto Ig
II Balasto
Ia
220 V
Capacitor Capacitor
220 V
Ignitor
Ia Lámpara
Lámpara
Ignitor
Vapor de Mercurio Fluorescente
Vapor de 220 V
Fluorescente
Mercurio
Balasto
Capacitor
Balasto
220 V-50 Hz
Lámpara
Capacitor
Lámpara Arrancador
Tablas
Diagrama de conexión - Equipos de iluminación
Mercurio Halogenado 2000W-20V Sodio BP 135-180W
Mercurio Halogenado 2000W-380V Vapor de Mercurio Circuito Autorregulado
Circuito TWO-LAMP 220V-50Hz

Tablas
1.4 Sección de conductores en instalaciones con lámparas dicroicas
Como las lámparas dicroicas trabajan en baja tensión (12V), se debe prestar especial atención a la caída que se produzca en los cables, por
la distancia entre las lámparas y la salida del transformador.
Se considera admisible una caída de tensión del 3%.
Al respecto, se debe recalcar que el transformador debe ser de muy buena calidad, pues de nada sirve cuidar la caída de tensión en los
cables, si la salida del transformador no responde al valor nominal.
En la siguiente tabla se da la sección del conductor (en mm2) a utilizar, en función de la potencia (en Watt) del total de lámparas y de la
distancia (en Metros) entre éstas y la salida del transformador.
Metros
1 3 5 10 15 20 25 30
Watts
25 0,75 0,75 1 2,5 4 4 6 6

50 0,75 1,5 2,5 4 6 10 10 16
100 1 2,5 4 10 16 16 25 25
250 2,5 6 10 25 35 50 50 70
500 4 16 25 50 70 95 120 120
Tablas
1.5 Capacitores necesarios para cada lámpara
Tipo de lámpara Tensión línea Capacitor

y potencia en Watt (Volt) necesrio en
microFaradios
Fluorescente 15 W 220 4
Fluorescente 65 W Arr. Rap. 220 8
Fluorescente 105 W Arr. Rap. 220 16
Mercurio 50 W 220 8
Mercurio 80 W 220 8
Mercurio 100 W 220 10
Mercurio 175 W 220 12.5
Mercurio 1000 W 220 66 (2 x 33)
Mercurio 1000 W (H 36) 380 16
Halogenada MHN - TD 70 W 220 10

Halogenada HQI 75 W 220 12
Halogenada MHN - TD 150 W 220 16
Halogenada MHN - TD250 W 220 16
Halogenada HPIT 400 W 220 33
Halogenada HQI 1000 W D1 220 88 (2 x 44)
Halogenada HPIT 1000 W 220 75 (3 x 25)
Halogenada HQI 2000 W NAI 380 40 (2 x 20)
Halogenada HQI 2000 W D1/D2 380 64 (2 x 32)
Halogenada HPIT 2000 W 380 45
Halogenada HQI 3500 W D1/D2 380 100 (4 x 25)
Halogenada HQI 2000 U 220 132 (2 x 66)
Tablas
Capacitores Elecond para corregir el factor de potencia

en circuitos de iluminación con lámparas a descarga gaseosa
Tipo de lámpara Tensión línea Capacitor

y potencia en Watt (Volt) necesrio en
microFaradios
Sodio Alta Presión 70 W 220 10

Sodio Alta Presión250 W 220 33
Sodio Alta Presión 400 W Europ. 220 50 (2 x 25)
Sodio Alta Presión 400 W Lucanox 220 50 (2 x 25)
Sodio Alta Presión 1000 W 220 100 (4 x 25)
Sodio Blanco SDW-T 50 W 220 10
Sodio Blanco SDW-T 100 W 220 16
Sodio Baja Presión Sox 35 W 220 25

Sodio Baja Presión Sox 135 W 220 50 (2 x 25)
Sodio Baja Presión Sox 200 W 220 50 (2 x 25)
Sodio Baja Presión SO I 200 W 220 50 (2 x 25)
Luz Negra HPW 125 W 220 12.5
Capacitor Necesario para ser conectado

en Circuito Autorregulado (capacitor serie)
Potencia lámpara Capacitores Aislación

(Watt) en serie capacidad
(MicroFaradios) mínima de
trabajo (Volt)
80 6 400
125 9 400
250 18 400
400 27 400
700 45 400
1000 60 400
Tablas
2.1 Unidades eléctricas y magnéticas
Unidad (abreviatura absoluta)

Cantidad Símbolo (Sistema Internacional de Unidad)
- Diferencial de potencial eléctrico U Volt (V)

- Intensidad de corriente eléctrica I Ampere (A)
- Densidad de corriente eléctrica J (A/m2)
- Resistencia eléctrica R Ohm (Ω=V/A)
- Resistividad (Ω=%m) ó (Ωmm 2/m)
- Conductancia eléctrica G Siemens (S=A/V)

- Conductividad x (S/m)
- Flujo magnético Weber (Wb=Vs)

- Densidad de flujo magnético B Tesla (T=Wb/m2)
- Diferencia de potencial magnético Um Ampere (A)
- Intensidad de campo magnético H (A/m)
-Permeancia Henry (H=Wb/A)
- Permeabilidad µ (H/m)
- Fuerza magnetomotriz Fm ó H Ampere (A)
- Inductancia L Henry (H=WbA)
- Carga eléctrica (cantidad de electricidad) Q Coulomb (C=A.s)
- Densidad de desplazamiento eléctrico D (C/m2)
- Intensidad de campo eléctrico E (V/m)
- Permitividad e (F/m)
- Capacitancia C Farad (F=As/V)
Unidades magnéticas especiales

- Flujo magnético Maxwell (1Weber, Wb = Vs = 10 8Mx)
- Densidad de flujo Gauss (1 Tesla, T = Wb/m2 = 10 4Gs)
- Densidad de campo Oersted (A/m = 4 pix 10 -3Oe)
Tablas
2.2 El sistema internacional de unidades
Magnitud Nombre Símbolo
Longitud metro m
Masa kilogramo kg
Tiempo segundo s
Unidades SI
de base Intensidad de
corriente eléctrica ampere A
Temperatura
termodinámica kelvin K
Cantidad de materia mol mol

Intensidad luminosa candela cd
Ángulo plano radián rad

Unidades SI
suplementarias Ángulo sólido estrorradián sr
Tablas
2.3 Unidades derivadas del sistema internacional
Magnitud Nombre Símbolo
Superficie metro cuadradro m2

Volumen metro cúbico m3
Velocidad metro por segundo m/s
Aceleración metro por segundo cuadrado m/s2
Densidad kilogramo por metro cúbico kg/m3
Densidad de corriente ampere por metro cuadrado A/m 2
Campo magnético ampere por metro A/m
Frecuencia Hertz HZ 1/s
Fuerza Newton N Kg
Potencia Walt W J/s
Trabajo, energía, cantidad de calor Joule J
Tensión eléctrica, diferencia de
potencia, fuerza electromotriz volt V
Intensidad de campo eléctrico volt por metro V/m
Resistencia eléctrica ohm Ω V/A
Conductancia eléctrica siemens S Ω1
Capacidad eléctrica farad F A.s/A
Flujo de inducción magnética weber Wb V.s
Inductancia henry H V.s/A
Inducción magnética testa T Wb/m2
Intensidad de campo magnético ampere por metro A/m
Fuerza magnetomotriz ampere A
Flujo luminoso lumen Lm cd.sn
Luminancia candela por metro cuadrado cd/m2
Iluminación lux Lx lm/m2
Tablas
2.4 Múltiplos y submúltiplos de unidades en el sistema internacional
Factor Prefijo Símbolo
10 18 exa E
10 15 peta P
10 12 tera T
109 giga G
106 mega M
103 kilo k
102 hecto h
101 deca da
10-1 deci d
10-2 centi c
10-3 muli m
10-6 micro µ
10-9 mano n
10 -12 pico p
10 -15 femto f
10 -18 atto a
Tablas
2.5 Factores de conversión
Medidas lineales Medidas de presión

1 pulgada 2,54 cm 1 libra/pulgada cuadrada 0,070307 kg/cm2
1 pie 30,48 = 12 pulgadas 1 tonelada/pulgada cuadrada 157,488 kg/cm2
1 yarda 0,9144 m = 36 pulgadas 1 tonelada/pie cuadrado 1,09366 kg/cm2
3 pies
1 milla terrestre 1.609 m Medidas de velocidad lineal
1 milla marina 1.852 m 1 milla/hora 1,609344 km/hora
1 nudo 1,85318 km/hora
Medidas de fuerza 1 pie/segundo 30,48 cm/seg
1 tonelada larga 1.016,05 kg
1 tonelada corta 907,18 kg Medidas de trabajo, calor y energía
1 onza avoirdupois 28,35 gramo 1 joule (1 watts.seg) 238,8 x 106 Kcal
1 onza troy 453,59 gramo 1kg 1 Kw hora 859,845 Kcal
= 35,27 onzas 1 caballo vapor hora 641,187 Kcal
1 libra (16 onzsa av.) 373,24 gramo 1 kg 1 CV (métricos) 735,5 watt
= 2,20 libras 1 HP (Gran Bretaña) 746 watt
1 quintal 100 kg 1 BTU (British Terminal Unit) 0,252 Kcal = 0,2931 watt
1 kg m 234,2 x 105 Kcal
Mediads cúbicas
1 galón (US) 3,78533 litros Formulas de conversión de temperaturas
1 galón (UK) 4,54596 litros Grados celsius (C) = grados kelvin (K) - 273,15
1pulgada cúbica 16,3871 cm3 Grados celsius (C) = 5/9 (grados Fahrenheit F - 32)
1 pie cúbico 28,3161 litros Grados celsius (C) = 5/9 (grados Rankie R - 491,67)
1 yarda cúbica 0,76455 m3
1 pinta 0,56825 litros
Medidas de superficie
1 pulgada cuadrada 6,4516 cm2
1 pie cuadrado 929,030 cm2
1 yarda cuadrada 0,8361 m2
1 acre 4.046,86 m2
1 milla cuadrada 258,99 hectáreas
Tablas
2.6 Conversión de las medidas americanas
AWG 22-16 = 0,25 - 1,64 mm2 * AWG 2 = 26,6 - 42,4 MM2

AWG 16-14 = 1,02 - 2,64 mm2 * AWG 1/0 = 42,4 - 60 MM2
AWG 12-10 = 2,64 - 6,59 mm2 * AWG 2/0 = 60 - 78 MM2
AWG 8 = 6,6 - 10,6 mm2 * AWG 3/0 = 78 - 96 MM2
AWG 6 = 10,7 - 16,7 mm2 * AWG 4/0 = 96 - 120 MM2
AWG 4 = 16,7 - 26,6 mm2
Tablas
2.7 Conversión de pulgadas a milímetros
Pulg. 0 1/16 1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4 13/16 7/8 13/16
0 0,0 1,6 3,2 4,8 6,4 7,9 9,5 11,1 12,7 14,3 15,9 17,5 19,1 20,6 22,2 23,8
1 25,4 27,0 28,6 30,2 31,7 33,3 34,9 36,5 38,1 39,7 41,3 42,9 44,4 46,0 47,6 49,3
2 50,8 52,4 54,0 55,6 57,1 58,7 60,3 61,9 63,5 65,1 66,7 68,3 69,8 71,4 73,0 74,6
3 76,2 77,8 79,4 81,0 82,5 84,1 85,7 87,3 88,9 90,5 92,1 93,7 95,2 96,8 98,4 100,0
4 101,6 103,2 104,8 106,4 108,0 109,5 111,1 112,7 114,3 115,9 117,5 119,1 120,7 122,2 123,8 125,4
5 127,0 128,6 130,2 131,8 133,4 134,9 136,5 138,1 139,7 141,3 142,9 144,5 146,1 147,6 149,2 150,8
6 152,4 154,0 155,6 157,2 158,8 160,3 161,9 163,5 165,1 166,7 168,3 169,9 171,5 173,0 176,6 176,2
7 177,8 179,4 181,0 182,6 184,2 185,7 187,3 188,9 190,5 192,1 193,7 195,3 196,9 198,4 200,0 201,6
8 203,2 204,8 206,4 208,0 209,6 211,1 212,7 214,3 215,9 217,5 219,1 220,8 22,3 223,8 225,4 227,0
9 228,6 230,2 231,8 233,4 235,0 236,5 238,1 239,7 241,3 242,9 244,5 246,1 247,7 249,2 250,8 252,4
10 254,0 255,6 257,2 258,8 260,4 261,9 263,5 265,1 266,7 268,3 269,9 271,5 273,1 274,6 276,2 277,8
11 279,4 281,0 282,6 284,2 285,7 287,3 288,9 290,5 292,1 293,7 295,3 296,9 298,4 300,0 301,6 303,2
12 304,8 306,4 308,0 309,6 311,1 312,7 314,3 315,9 317,5 319,1 320,7 322,3 323,8 325,4 327,0 328,6
13 330,2 331,8 333,4 335,0 336,5 338,1 339,7 341,3 342,9 344,5 346,1 347,7 349,2 350,8 352,4 354,0
14 355,6 357,2 358,8 360,4 361,9 363,5 365,1 366,7 368,3 396,9 371,5 373,1 374,6 376,2 377,8 379,4
15 381,0 382,6 384,2 385,8 387,3 388,9 390,5 392,1 393,7 395,3 396,9 398,5 400,0 401,6 403,2 404,8
Tablas
3.1 Fórmulas Eléctricas
Potencia activa En contínua P =UI

En monofásica P =UI cos ϕ
En trifásica P =UI √ 3 cos ϕ
Dónde:
P: Potencia activa en watts.
V: Tensión en volts (en trifásica tensión entre fases).
I: Corriente en amperes.
Cos ϕ: Factor de potencia del circuito.
Potencia reactiva En monofásica Q = UI sen ϕ = UI √ 1-cos2 ϕ

En trifásica Q = UI √ 3 sen ϕ = UI √ 3 √ 1-cos2 ϕ
Dónde:
Q: Potencia reactiva en voltsampere reactivos.
U: Tensión en volts (en trifásica tensión entre fases).
Potencia aparente En monofásica S =UI

En trifásica S =UI √ 3
Dónde:
S: Potencia aparente en voltamperes.
U: Tensión en volts (en trifásica tensión entre fases)
Factor de potencia Cos ϕ = Potencia activa

Potencia aparente
Rendimiento h= Potencia útil

Potencia activa absorbida
Corriente absorbida por un motor En monofásica I= P

Un cos ϕ
En trifásica I= P
U √ 3n cos ϕ
En contínua I= P
Un
Cómo: P: Potencia activa en watts.
I: Corriente absorbida por el motor en amperes.
U: Tensión en volts (en trifásica tensión entre fases).
h: Rendimiento del motor.
Tablas
Resistencia de un conductor R= ϕI
s
Cómo: R: Resistencia del conductor en ohms.
ϕ: Resistividad del conductor en ohms-metro.
I: Longitud del conductor en metros.
S: Sección del conductor en metros².
Resistividad δΘ = δ (1+α∆Θ)
δΘ = Resistividad a la temperatura Θ en ohms-metros.
δ = Resistividad a la temperatura Θ0 en ohms-metros.
∆Θ = Θ - Θ0 en grados celsius.
α = Coeficiente de temperatura en grados celsius a la potencia.
Ley de Joule W= RI2t en monofásica.

R= Resistencia del circuito en ohms.
I= Corriente en amperes.
t= Tiempo en segundos.
Reactancia inductiva de una sola inductancia

XL= Lω
XL: Reactancia inductiva en ohms.
L: Inductancia en Henrys.
ω: Pulsación = 2πf.
f: Frecuencia en hertz.
Reactancia capacitiva de una sola capacidad

Xc: 1
cω
Xc: Reactancia capacitiva en ohms.
C: Capacidad en faradios.
ω: Pulsación = 2πf.
f: Frecuencia en hertz.
Ley de Ohm Circuito resistivo solo U= RI

Circuito reactivo solo U= XI
Circuito resistivo reactivo U= ZI
U: Tensión en bornes del circuito en volts.
R: Resistencia de circuito en ohms.
X: XL y XC reactancias del circuito en ohms.
Z: Impedancia del circuito en ohms.
Tablas
3.2 Símbolos gráficos - IEC 1082-1
Naturaleza de la corriente
Corriente alterna ~
Corriente contínua
Corriente rectificada ~
Corriente alterna
trifásica 50 Hz 3 ~ 50 Hz
Tierra
Masa
Tierra de protección
Tierra sin ruido
Naturaleza de los conductores
Conductor circuito auxiliar
Conductor circuito principal
Representación tripolar
Representación unifilar
Conductor neutro (N)

Tablas
Contactos
Contacto NA 1 - principal
2 - auxiliar 1 2
Contacto NC 1 - principal
1 2
2 - auxiliar
Interruptor
Seccionador
Contactor
Ruptor
Disyuntor (interruptor automático)
Interruptor seccionador
Interruptor seccionador
con abertura automática
Fusible - seccionador
Tablas
Organos de medida
Relé de medida - Símbolo general
Relé de sobreintensidad - Magnético
Relé de sobreintensidad - Térmico
Materiales y elementos diversos
Fusible
Condensador
Resistencia
Autotransformador
Transformador de corriente
Símbolo General - Arrancador
Arrancador - Estrella/ triángulo
Amperímetro
Tablas
Señalización
Lámpara de señalización
Dispositivo lumínico titilante
Máquinas eléctricas rotativas
Motor asincrónico trifásico con rotor en cortocircuito
Motor asincrónico monofásico
Motor asincrónico con seis bornes de salida

(conexión estrella triángulo)
Tablas
3.3 Ley de Ohms
Potencia e intensidad Usuales de Artefactos Eléctricos a 220 V
P =I
V
220 V
- Potencia en corriente continua P = V.I

- Potencia Activa en corriente alterna P = V.I cos ϕ
- Potencia Activa en corriente trifásica P = √3 V.I cos ϕ
Resistencia (SL)
Ley de Ohms = V = I.R
Tensión Intensidad (AMP)

Tablas - Incendio
4.1 Tipos de Matafuegos y sus aplicaciones
Tipo de Agua Espuma Polvo Dioxido Hidrocarburos

Fuego de Carbono Halogenados
(Halón)
Clases
de
Fuegos
A SI
MUY
RELATIVA-
MENTE
RELATIVA-
MENTE
POCO
EFICIENTE
SI
EFICIENTE
Sólidos EFICIENTE EFICIENTE EFICIENTE
Madera
Papel, Carbón
Pasto, Trapo
No Miscibles SI MUY
Hidrocarburos NO ES EFICIENTE SI MUY SI SI MUY
Kerosene EFICIENTE (La capa de EFICIENTE EFICIENTE EFICIENTE
Nafta-Pintura Espuma impide
Aceites la reinflamación)
B
Miscibles
Alcoholes NO ES NO ES SI MUY SI SI MUY
EFICIENTE EFICIENTE EFICIENTE EFICIENTE EFICIENTE
Liquidos
Inflamables
C
Energía NO DEBE NO DEBE SI SI MUY SI MUY
Electrica USARSE USARSE EFICIENTE EFICIENTE EFICIENTE
Motores-Tabletas
Transformadores
D
La clase D es la clasificación que se les da a los fuegos en los que intervienen
Metales metales combustibles, y que exigen extintores especiales para combatirlos.
Combustibles
Magnesio-Zinc
Potasio-Titanio
Aluminio-Sodio
Tablas - Incendio
Factores que originan un Incendio
Tipos de fuego
Fuegos de Clase A
Se producen en materiales sólidos comunes, tales como madera, carbón, papel, textiles, cartones, gomas, plásticos, etc.
Se combaten mediante enfriamiento, ya sea con agua o soluciones que la contengan en gran proporción.
Fuegos de Clase B
Comprenden líquidos inflamables tales como la nafta, aceite, grasa, pintura, solvente, etc.
Se extinguen por sofocación, restringiendo la presenciá del oxígeno.
Se utilizan espumas, polvo químico seco o gases como el anhídrido carbónico o halón.
Fuegos de Clase C
Se trata de fuegos de materiales eléctricos o equipos de instalaciones sometidos a la acción de la corriente eléctrica.
Se emplean elementos de extinción no conductores de la eléctricidad, como el anhidrido carbónico, halón o polvo químico seco.
Fuegos de Clase D
Nos referimos en este caso a fuegos sobre metales combustibles, como el Magnesio, Circonio, Titanio, Litio, Sodio, etc.
Se utilizan polvos especiales para cada uno de ellos, no pudiendo emplearse ninguno de los agentes descriptos precedentemente.
Como técnica de extinción, se recurre a cubrirlos o asfixiarlos con arena.
Reacción Termoquímica
Los componentes escenciales de los combustibles son:

1- Carbono
2- Hidrógeno
3- Azufre (en menor proporción)
Cuando un material combustible alcanza su temperatura de ignición y entra en contacto con el oxígeno del aire, se produce una reacción
química en la cual se genera por un lado calor, realimemtando el proceso, y por el otro, productos de la combustión como monóxido de
carbono (altamente tóxico), carbón (en procesos con poco oxígeno, dando como resulatdo humo negro), etc.
Tablas - Incendio
Producción de Llamas
Las llamas se originan cuando los gases del combustible arden en combinación con el oxígeno del aire. Si la temperatura se eleva lo
suficiente para que parte del sólido se vaporice, el mismo arde en llama. No existe ninguna regla fija para los sólidos: pueden arder con
llama o sin ellas, pero si no se desprenden vapores, no hay llamas.
Causas de Incendio más comunes en viviendas
- Instalaciones eléctricas defectuosas, obsoletas, sobrecargadas o sin adecuado nivel de protección.

- Mala instalación de dispositivos de calefacción, calderas, etc.
- Operación con líquidos o gases inflamables.
- Caída de rayos.
- Combustión espontánea.
- Negligencia humana o sabotajes.
Una vivienda contiene una gran cantidad de materiales combustibles, que en caso de Incendio constituyen un gran peligro:
- Pisos, puertas, ventanas y muebles de madera.
- Materiales de terminación como pinturas y papeles.
- Elementos tales como: cortinados, alfombras, tapices, cuadros, relleno de spuma, libros, ropa, etc.
Etapas en un Incendio
1- Inicio.
2- Combustión lenta.
3- Formación de llama.
4- Desprendimiento de calor.
Tablas - Incendio
Distintos tipos de Detectores de Incendios
1- De Humo:
Son los detectores básicos para la advertencia precoz de un Incendio, ya que actúan desde el principio mismo de la combustión.
Hay de dos tipos: iónicos o fotoeléctricos.
2- De Llama:
Poseen un elemento fotosensible a distintos tipos de radiación emitidas por las llamas, como las infrarrojas o las ultravioletas.
Son ideales para aquellos lugares que contienen material de rápida inflamación.
3- De Calor:
Pueden ser de dos tipos: de temperatura fija o deferencial. Los primeros están diseñados para dar aviso de Incendio cuando la
temperatura ambiente alcanza un valor fijo predeterminado. Constan de un elemento bimetálico, que como su nombre lo indica
son dos metales con distinto coeficiente de dilatación. Cuando reciben calor, el bimetálico se deforma y se aprovecha este
movimiento para para cerrar un contacto eléctrico.
Los detectores diferenciales accionan en contacto eléctrico cuando el incremento de temperatura supera una determinada velocidad
(ej: 8oC/min) a través de la expansión de un diafragma.
Si el aumento de la temperatura no es brusco, tienen una válvula de compensación que libera el aire y de esta forma el contacto
eléctrico no se cierra.
Existe un detector que combina ambas características.
Aplicación de cada tipo de detector
De Humo:
Iónicos: En el hogar.
De Llama:
Lugares que contienen material de rápida inflamación, refinerías pinturas.
De Calor:
Cocinas, restaurantes.
Procesos de fabricación que generan humo o vapor.
Garages. Lugares húmedos.
Tablas - Incendio
Tamaño y emplazamiento de los matafuegos para fuegos de clase A
Zona protegida por el equipo

Clasificación miníma básica Longitud de máximo
del equipo para la zona recorrido hasta alcanzar Actividad de riesgo
especificada los equipos
Lígero Ordinario Alto
1-A 23 mts. 280 m2 + +
2-A 23 mts. 560 m2 280 m2 +
3-A 23 mts. 840 m2 420 m2 280 m2
4-A 23 mts. 1050 m2 560 m2 370 m2
6-A 23 mts. 1050 m2 840 m2 560 m2
10 - A 23 mts. 1050 m2 1050 m2 840 m2
20 - A 23 mts. 1050 m2 1050 m2 1050 m2
40 - A 23 mts. 1050 m2 1050 m2 1050 m2
El valor 1050 m2 se considera límite práctico.

+: Debe colocarse la capacidad básica siguiente.
Tablas - Incendio
Distribución de matafuegos para fuegos Clase C
Los incendios que puedan declararse en motores o máquinas eléctricas bajo tensión o en susu cercanías deben atacarse con matafuegos
de la clase C, para protección de quien los utilice, puesto que dichos matafuegos poseen agentes extintores no conductores tales como el
anhidrido carbónico, polvos, bromotrifluormetano, y bromoclorodifluorometano.
Si por un medio absolutamente seguro, se corta el paso de energía eléctrica a un aparato, motor, o tablero eléctrico incendiado, el fuego
se cambia de carácter y puede transformarse en clase A, en clase B, o de ambas clases combinadas, según la naturaleza de los materiales
que se hallen ardiendo.
Esta desconección del equipo eléctrico suprime el riesgo de descarga eléctrica para la persona que maneje el matafuego, riesgo que,
estando bajo tensión los aparatos eléctricos, pondrían en peligro su vida si se hiciera accidentalmente contacto con el equipo o si se pusiera
alguna parte conductora del matafuego a distancia suficiente para provocar el salto de un arco. La desconección también elimina la
posibilidad de que las corriente parásitas o de pérdidas prolonguen el incendio o puedan convertirse en origen de reignición.
Muy a menudo, los incendios de la clase C, son relativamente pequeños y pueden ser extinguidos con eficacia mediante la aplicación de
agente extintor de clase C, sin necesidad obligada de interrumpir el suministro eléctrico.
La capacidad de los matfuegos según la situación de riesgo de calse C, debe ser juzgada en forma individual según los aspectos siguientes:
a. Dimensiones del aparato eléctrico que se quiere proteger.
b. Configuración del equipo eléctrico (particularmente las partes cerradas que influyen sobre la acción del agente extintor).
c. El alcance eficaz del chorro entregado por el matafuego.
Cada uno de estos factores influyen sobre la cantidad y el tipó de agente extintor necesario, el volúmen de descarga requerida, la duración
de la descarga y los factores relativos a los residuos y desperdicios que pueden formarse.
En instalaciones en que se encuentren grandes aparatos o máquinas eléctricas, en los cuales es importante e incluso imprescindible no
desconectar el suministro de energía eléctrica, es desable para la protección contra riesgos de incendio, contar con sistemas a base de
elmentos fijos, sin por ello prescindir del uso de matafuegos portátiles clase C, para combatir con rapidez los fuegos que apenas se inician,
evidentemente la capacidad de esos equipos como así también su cantidad puerde reducirse de la requerida al existir esa instalació fija.
Tablas
4.2 Instalaciones Eléctricas en ambientes peligrosos
Se define como ambiente peligroso aquél que por la composición de su atmósfera puede producir daños o deterioros en el funcionamiento
del equipo eléctrico por ignición o explosión de gases, vapores, liquidos, fibras y/o polvos, o por ataque de sustancias, químicas o
propagación de fuego y por los mismos motivos en ambiente que rodea a dichos equipos.
Son varias las normas que se ocupan de este tipo de ambientes y de los materiales a ser empleados por las instalaciones de los mismos.
En nuestro país son de aplicación las normas IRAM-IAP A-20-1 a A-20-5 elaboradas en colaboración con el AIP (Instituto Argentino del
Petróleo), aunque también es muy difundida la aplicación del NATIONAL ELECTRICAL CODE (Artículo 500 y subsiguientes) en lo que se refiere
a la clasificación de ambientes peligrosos y características de las instalaciones a usar en ellos y las Normas de UNDERWRITTERS´
LABORATORIES en lo realativo a la construcción de materiales a prueba de explosión y sus métodos de ensayo. Estas últimas legislan el
aspecto que nos ocupa en los Estados Unidos de América, existiendo además disposiciones similares en casi todos los paises que fabrican
este tipo de materiales, tales como las normas B.S. (Inglaterra), VDE (Alemania), IEC (Comité Electrotécnico Internacional), CEI (Italia), etc.
Todas en general coinciden en dividir a los ambientes en clases de distintas naturaleza, pero toda la instalación de Instalaciones eléctricas
especiales. Así, por ejemplo nuestra Norma IRAM-IAP A-20-1 considera ambientes de clase I, II y III con sus correspondientes divisiones a saber:
Clase I: Ambientes en que están presentes gases o vapores inflamables en cantidad suficiente para producir mezclas explosivas o
inflamables. Comprende las siguientes divisiones:
División 1: Donde existen en forma continua, intermitente o periódica concentraciones peligrosas de gases o vapores inflamables.
División 2: Donde se manufacturan líquidos volátiles, vapores o gases inflamables, cuando los mismos se encuentran en recipientes
o cañerías cerradas, y en vecindades de los ambientes de la división 1.
Clase II: Ambientes en que la presencia de polvo en suspensión puede producir ignición o explosión. Comprende las siguientes divisiones:
División 1: Donde existe en forma continua, periódica o intermitente, polvo combustible en cantidad suficiente como para producir
mezclas inflamables o explosivas.
División 2: Lugares donde el polvo combustible no está presente en suspensión en el aire en forma normal pero puede impedir la
disipación de calor del equipo eléctrico o puede depositarse sobre o en el interior del mismo.
Clase III: Ambientes de atmósfera peligrosa debido a la presencia de fibras y/o volátiles inflamables, pero en los cuales no es probable que
dichas fibras volátiles se hallen en suspensión en el aire en cantidades suficientes para producir mezclas inflamables y comprende
las siguiente divisiones:
División 1: Lugares en que se manipulan, fabrican o emplean fibras fácilmente inflamables.

División 2: Lugares donde se manipulean o almacenan fibras fácilmente inflamables, excepto en proceso de fabricación.
Tablas
Para los fines de aprobación y comprobación de los materiales de instalación, se han agrupado varias mezclas atmósfericas según sus
características de peligro. Dichos grupos son los siguientes:
Grupo A: Atmósferas que contienen acetileno.
Grupo B: Atmósferas que contienen hidrógeno, gases y/o vapores de peligro equivalente.
Grupo C: Atmósferas que contienen vapores de éter etílico, etileno, ciclopropano, etc.
Grupo D: Atmósferas que contienen gasolina, hexano, naftas, bencina, butano, propano, acetona, benzol, gas natural, etc.
Grupo E: Atmósferas que contienen polvo metálico, incluyendo magnesio, aluminio y sus aleaciones comerciales, y otros metales de
carácter igualmente peligroso.
Grupo F: Atmósferas que contienen negro humo, polvo de carbón o de coque.
Grupo G: Atmósferas que contienen harinas, almidón o polvo de granos.
En todos los casos, la presencia de productos inflamables o explosivos hace que la aparición de chispas, arcos o sobrecalentamientos en las
instalaciones eléctricas, ya sea por la naturaleza del funcionamiento (arcos de interruptores, contactores, relés, etc.) o por fallas (cortocircuitos,
sobrecalentamientos, etc.), sea sumamente peligrosa, ya que puede dar lugar a siniestros importantes.
Comprendida la imposibilidad de evitar la ocurrencia de arcos y la aparición de eventuales fallas, y de conseguir una instalación eléctrica
absolutamente hermética a la entrada de gases, vapores o polvos volátiles, ya que los mismos llegan a filtrarse al interior de caños y cajas
que aún a través de los intersticios más pequeños, se deduce que la única solución posible es confiar cualquier explosión al interior de la
instalación, evitando así su propagación al exterior y la ignición de la atmósfera que la rodea.
Esto conduce a la utilización de las denominadas intalaciones eléctricas a prueba de explosión, que exigen el empleo de cajas, cañerías y
accesorios que deben cumplir con los siguientes requisitos básicos:
1o- Resitencia mecánica suficiente como para resistir sin deterioro los efectos de la posible explosión (cuya presión máxima oscila entre los
7 y 9 kg/cm2).
2o- El empleo de cierres de cajas y uniones entre cajas y caños características tales que los gases inflamados lleguen al exterior con una
temperatura suficientemente baja como para no producir el incendio de los gases o vapores del ambiente.
Esto se puede lograr mediante cierres que cumplan con las siguientes condiciones:
a- Para cierres o uniones roscadas, un número minímo de filetes de rosca (según normas U.L. cinco filetes para ambientes de Clase I,
División 1, Grupos C y D), de manera de asegurar un recorrido laberíntico de los gases suficientemente largo para que éstos se enfríen.
b- Para cierres abulonados, las bridas de unión no deben llevar junta alguna, exigiéndose un ancho minímo de la superficie de contacto
entre tapa y caja a los mismos efectos, como así también un intersticio máximo entre ambas. También se especifica el grado de
rugosidad de los asientos y la separación máxima entre los tornillos para asegurar la necesaria resistencia mecánica.
c- El mismo tipo de precauciones en cuanto a longitud de junta y su huelgo, de deben tomar en ejes de interruptores, botoneras,
motores, etc.
Tablas
En el interior de la caja los DETALLE A En el interior de la caja los DETALLE B

gases están ardiendo. gases están ardiendo.
DETALLE A DETALLE B
Los gases salen al exte-

rior apagados y frios.
Los gases en combustión son apagados

al atravesar las juntas roscadas de
Los gases en combustión se apagan al Los gases salen al exterior
acuerdo a normas.
atravesar las juntas planas metal-metal apagados y fríos.
construidas de acuerdo a normas.
Tablas
Clasificación de atmosferas explosivas
IRAM BS CEI - CENELEC FRANCIA

GRU- GRU- GRU-
POS PRODUCTOS POS PRODUCTOS POS PRODUCTOS
I Metano I Metano I Metano
IIa. Gas de alto horno Acetona Acetona - Alcohol butílico

Monóxido de carbono Alcohol butílico Alcohol etílico - Acetato de etilo
Alcohol etílico Alcohol metílico (metanol)
IIb. Propano - Butano - Pentano - Hexano Acetato de etilo Butano - Propano - Hexano
Heptano - Isooctano - Decano Metanol - Butano Óxido de carbono - Pentano
Propano - Hexano Heptano - Iso-Octano - Decano
IIc. Benceno - Xileno Amoníaco Amoníaco - Benceno
Ciclohexano - Amoníaco IIa. Gas de alto horno II Tolueno - Xileno - Ciclohexano
Oxído de carbono - Pentano aób Metiletilcetona - Alcohol amílico
IId. Acetona - Metiletilcetona Heptano - Iso-Octano - Decano Acetato de metilo
Alcohol metílico - Acetato de etilo Benceno - Xileno - Ciclohexano Acetato de propilo
Acetato de propolio Etilmetil cetona - Acetato de metilo Acetato de butilo
Acetato de butilo - Acetato de amilo Acetato de butilo - Acetato de amilo Acetato de amilo
Clorometileno Nitrito de etilo - Butadieno 1, 3
IIe. Acetato de metilo - Alcohol etilíco Isobutanol Cloruro de vinilo
Alcohol isobutilíco - Alcohol amílico Alcohol amílico Alcohol isobutílico
Nitrito de etilo Nitrato de etilo Cloruro de metilo - Acetaldehido
III Gas de hulla - Gas de coque IIb. Etileno IIIa. Etileno

Oxido de etileno - Etileno
Eter etílico Butadieno 1, 3 - Eter dietílico Óxido de etileno - Éter etílico
óxido de etileno - Gas de alto horno Propileno - Acetato de vinilo
Monómero de estireno
IV Hidrógeno - Gas de agua IIc. Hidrógeno

Nitrato de etilo
Disulfuro de carbono CS2 Disulfuro de carbono CS2 Disulfuro de carbono CS2

Acetileno C2H2 Acetileno C2H2 Acetileno C2H2
Tablas
V.D.E. (ALEMANIA) N.E.C. (ESTADOS UNIDOS)

Clases
de Grupos de inflamación Ce Div. Grupos PRODUCTOS
G1 G2 G3 G4 G5 III 1-2 Fibras inflamables
II 1-2 E.F.G. Polvos combustibles
Metano Metano - Acetona

Acetona Alcohol butílico - Alcohol etílico
Acetona Acetato de etilo - Metanol
Alcohol Butano - Propano
Acetato de etilo butílico Hexano - Acrilonitrio
Metanol Alcohol Amoníaco - Benceno
Propano etílico Alcohol butílico 2 - Acetato de butilo
Etano Butano Acetato de isobutilo - Etano
Amoníaco Hexano Aloehido Cloruro de etileno - Heptano
1 Benzol Acetato Petroléo acetílico I 1-2 D Isopreno - Alcohol Isoamílico
Acido de acético de amilo Eter Metil-Isobutil - Cetona
Óxido de carbono etílico Alcohol isobutílico
Tolueno Alcohol butílico terciario - Nafta
Octano - Pentano
Alcohol Amílico - Alcohol propílico
Alcohol isopropílico - Propileno
Estireno - Tolueno
Acetato de vinilo
Cloruro de vinilo
Xileno
Etileno
Etileno Petróleo Aldehído acético - Ciclopropano
Éter dietílico
2 I 1-2 C Hidrazina dimetílica asimétrica (UDMH-1)
Sulfuro de hidrógeno
Monóxido de carbono
2-nitropropano
Tetrahidrofuran
Hidrógeno Hidrógeno
3a. Gas de agua I 1-2 B Butadieno - Óxido de etileno
Óxido de propileno
3b. CS2
3.c Acetileno I 1-2 A Acetileno

Tablas
4.3 Grados de protección
El grado de protección es una condición importante para la elección del aparataje eléctrico, una vez concluída su definición técnica
específica (Tensión, Potencia, Corriente).
El grado de protección define las condiciones de seguridad de funcionamiento en función de la agresividad del ambiente y la seguridad de
las personas en cuanto a la posibilidad de acceder a dicho aparataje poniendo en riesgo su vida.
La publicación IEC 529 (2a. edición 1989-11) y la norma alemana (DIN 40050 en julio de 1980 y DIN-VDE 0470 1a. parte) indican mediante
el código IP los grados de protección proporcionados por el envolvente del material eléctrico contra el acceso a partes peligrosas y contra
penetración de cuerpos sólidos extraños o agua.
En algunos materiales, el grado de protección indicado corresponde al que su montaje en un envolvente permite obtener después de
instalado (ejemplo: unidades de mando montadas en un cofre).
Las diferentes partes de un material pueden presentar grados de protección diferentes (ejemplo: cofre con apertura en la parte inferior).
El código IP está formado por 2 cifras características (ejemplo IP 55) y puede ser ampliado por medio de una letra adicional cuando la
protección real de las personas contra el acceso a las partes peligrosas sea superior a la indicada por la primera cifra (ejemplo: IP 20C).
Toda cifra característica no especificada es sustituída por una X (ejemplo: IP XXB).
En algunos productos el grado de protección mencionado se obtiene una vez montado el mismo: por ejemplo una botonera.
En otros productos se puede elevar el grado de protección al deseado mediante la adición de accesorios de estanqueidad.
Tablas
Clases de protección para máquinas y aparatos eléctricos

(Según DIN 40050/l. 1963)
Letra característica P y primera cifra

Segunda cifra característica para clases de protección contra agua
característica para clases de protección
Penetración de Ninguna Protección Protección Protección Protección Protección Protección Protección

Contacto protección contra contra contra contra contra contra contra agua
cuerpos exteriores contra agua salpicaduras salpicaduras ahorro de Inundación proyección inundación a presión
de agua de agua, agua desde de agua de agua pasajera
incluso a direcciones desde
15 de verticales e todas las
inclinación inclinada direcciones
respecto de bajando
la posición hasta 30
normal sobre la
horizontal
0 1 1S 2 3 4 4S 5
Ninguna protección Ninguna P0 P 00 P 01 P 01 S P 02 P 03 P 04 P 04 S P 06

contra el contacto protección contra M Tr M
cuerpos extraños Sch Ig SCH
sólidos Gl
Protección contra Protección contra P 1 P 10 P 11 P 11 S P 12 P 13 P 14 P 14 S P 15

contacto de grandes cuerpos Sch M M M Sch
gran superficie extraños sólidos Sch Sch tr
con la mano
Protección contra el Protección contra P 2 P 20 P 21 P 21 S P 22 P 23 P 24 P 24 S P 25

contacto con los dedos grandes cuerpos Sch Ig M Ig M M Tr
extraños sólidos Tr Gl TR Gl Sch Gl
de tamaño
mediano

contacto con pequeños Sch Tr Sch M
herramientas, etc. cuerpos sólidos Ig Ig Sch

contacto con objetos de acumulaciones Sch Gl Sch M
cualquier clase de polvo en el Tr Ig Sch
interior
Protección contra el Protección P5 P 50 P 51 P 51 S P 52 P 53 P 54 P 54 S P 55

contacto con objetos de completa contra Sch Sch
cualquier clase el polvo Tr Ig
M: Máquinas eléctricas - Sch: Aparatos de conexión - Tr: Transformadores - Ig: Apartos de instalación - Gl: Aparatos rectificadores de semiconductor.
Tablas
5.1 Cables Unipolares flexibles aislados
Sección Espesor Diámetro Peso Intensidad de corriente Caída Resistencia Coordinación

(2)
Normal aislación exterior (aprox.) tensión eléctrica de fusibles
Formación (nominal) (aproximado) En cañería Aire libre (1) máxima a para protección
cos = 0,80 20oC y CC de los
mm2Nº x mm mm mm kg/km A A V/A km ohm/km conductores
0.75 11 x 0.30 0.6 2.4 12 8 10 50 26 6
1 14 x 0.30 0.7 2.8 16 10.5 12 37 19.5 10
1.5 11 x 0.41 0.7 3.0 21 13 15.5 26 13.3 10

(3)
2 15 x 0.41 0.7 3.3 25 15.5 18 18 9.51 16
2.5 19 x 0.41 0.8 3.7 32 18 21 15 7.98 16
3 (3) 24 x 0.41 0.8 3.9 37 20 24 12 6.07 20
4 30 x 0.41 0.8 4.2 46 24 28 10 4.95 20
6 47 x 0.41 0.8 4.7 65 31 36 6.5 3.30 25
10 49 x 0.50 1.0 6.0 108 42 50 3.8 1.91 35
16 56 x 0.60 1.0 7.2 166 56 68 2.4 1.21 50
25 84 x 0.60 1.2 8.7 250 73 89 1.54 0.78 63
35 98 x 0.67 1.2 9.8 340 89 111 1.20 0.554 80
50 144 x 0.68 1.4 11.6 490 108 134 0.83 0.386 100
70 0.68 1.4 15.6 740 136 171 0.61 0.272 -
95 0.68 1.6 17.2 960 164 207 0.48 0.206 -
120 0.68 1.6 19.0 1210 188 239 0.39 0.161 -
(1)- Cables en contacto en corriente alterna monofásica 50 Hz y cos Φ = 0,8.

(2)- 3 cables dentro de cañerias embutidas en mampostería o en aire libre dispuestos en plano.
(3)- Secciones no contempladas por la norma IRAM 2183 y NBR 6148.
Coeficientes de corrección de la intensidad de corriente:

- Para dos cables multiplicar por: cañerías = 1.10; en aire libre = 1.12.
- Para la temperatura ambiente de 40oC multiplicar por 0.89.
Tablas
5.2 Cable Antillama bajo vaina chata
- Conductores flexibles de cobre aislados con PVC para 60oC.

- Parar instalaciones a la vista en el interior de edificios, con una tensión máxima de 380 V.
- Norma IRAM 2158.
Tipo Sección Formación Espesor Plástico Dimensiones Intensidad de

corriente
mm 2 No x mm ø cada conductor Vaina (1) admisible en
servicio
mm mm mm continuo (2)
Bipolar 2 x 0,5 15 x 0,2 0,50 0,60 1,9 x 3,8 3
2 x 0,75 22 x 0,2 0,50 0,60 2,1 x 4,3 5
2x1 30 x 0,2 0,50 0,60 2,3 x 4,6 7
2 x 1,5 27 x 0,25 0,50 0,60 2,5 x 5 10
2 x 2,5 50 x 0,25 0,50 0,60 3,1 x 6,2 16
Tripolar 3x1 30 x 0,2 0,50 0,60 2,3 x 7 7
3 x 1,5 27 x 0,25 0,50 0,60 2,5 x 7,7 10
3 x 2,5 50 x 0,25 0,50 0,60 3,1 x 9,3 16
(1) Valores aproximados.

(2) Válida para temperatura ambiente de 40ºC.
Tablas
5.3 Cable Antillama TPR bajo vaina redonda
- Conductores flexibles de cobre aislado con PVC para 70oC.

- Parar aparatos electrodomésticos y equipos de uso industrial, hasta 500 V.
- Norma IRAM 2158.
Tipo Sección Formación Espesor Plástico Dimensiones Intensidad de

corriente
mm 2 No x mm ø cada conductor Vaina (1) admisible en
servicio
mm mm mm continuo (2)
Bipolar 2 x 0,75 22 x 0,2 0,60 0,80 6,40 5
2x1 30 x 0,2 0,60 0,80 6,70 7
2 x 1,5 27 x 0,25 0,70 0,80 7,70 10
2 x 2,5 50 x 0,25 0,80 1,00 9,50 16

2x4 56 x 0,3 0,80 1,30 11,30 22
2x6 84 x 0,3 0,80 1,30 13,30 30
2 x 10 84 x 0,4 1,00 1,50 17,00 45

Tripolar 3x1 30 x 0,2 0,60 0,80 7,00 7
3 x 1,5 27 x 0,25 0,70 0,90 8,30 10
3 x 2,5 50 x 0,25 0,80 1,10 10,30 16

3x4 56 x 0,3 0,80 1,30 12,00 22
3x6 84 x 0,3 0,80 1,40 14,30 30
3 x 10 84 x 0,4 1,00 1,60 18,30 40

Tetrapolar 4x1 30 x 0,2 0,60 0,90 8,00 7
4 x 1,5 27 x 0,25 0,70 1,00 9,30 10
4 x 2,5 50 x 0,25 0,80 1,10 11,00 16

4x4 56 x 0,3 0,80 1,40 13,00 22
4x6 84 x 0,3 0,80 1,40 15,70 30
4 x 10 84 x 0,4 1,00 1,60 20,00 40

Tablas
5.4 Conductores desnudos de cobre
- Cuerdas desnudas de cobre duro.

- Para líneas aéreas de distribución de energía y conexiones a tierra.
- Norma IRAM 2004.
Sección Formación Diámetro Peso (1) Carga de Intensidad Caída de

rotura de corriente tensión (3)
mm2 No x mm ø mm kg/km calculada admisible en V/A km.
Kg servicio
continuo (2)
4 (*) 7 x 0,85 2,6 36 160 45 8,280

6 (*) 7 x 1,05 3,2 55 245 57 5,550
10 7 x 1,35 4,1 90 400 82 3,370
16 7 x 1,7 5,1 143 626 115 2,340
25 7 x 2,15 6,5 229 995 145 1,560
35 7 x 2,52 7,6 314 1352 180 1,180
50 7 x 3,02 9,1 451 1906 225 0,900
50 19 x 1,85 9,3 462 2006 225 0,900
70 19 x 2,15 10,8 624 2698 280 0,709
95 19 x 2,52 12,6 857 3672 345 0,588
120 19 x 2,85 14,3 1097 4640 400 0,506
150 37 x 2,25 15,8 1334 5740 465 0,440
185 37 x 2,52 17,7 1673 7150 530 0,400
240 37 x 2,85 20 2118 9035 635 0,351
(1)Valores aproximados.
(2)Válida para una temperatura ambiente de 40ºC, con los conductores expuestos al sol y viento de 0,6m/seg.
(3)Para sistemas trifásicos de corriente alternada 50Hz y cosj = 0,8 considerando los conductores colocados en un mismo plano y
distanciados aproximadamente 0,20 m entre ejes. Para sistemas monofásicos, multiplicar los valores de esta columna por 1,15.
(*)Secciones no contempladas por la norma IRAM 2004.
Tablas
5.5 Cable para soldadura bajo goma
- Conductor flexible de cobre recubierto con una cinta de papel crespado para 75oC.
- Para alimentación de portaelectrodos en equipos de soldadura.
Sección Formación Espesor Diámetro (1)

Vaina
mm 2 No x mm ø cantidad de
torzales
mm mm mm
16 513 x 0,2 19 2,0 10,3

25 798 x 0,2 19 2,0 11,7
35 1.121 x 0,2 19 2,0 13,0
50 702 x 0,3 27 2,0 15,0
70 999 x 0,3 27 2,2 17,3
95 1.350 x 0,3 27 2,2 19,3
120 1.702 x 0,3 37 2,2 20,6
- Secciones recomendadas (mm²).
Corriente de Longitud total del circuito en metros (*)

soldadura
A 20 30 40 45 50 60 70 80 90 100 120
100 16 16 16 16 25 25 25 35 35 50 50
150 25 25 25 25 35 35 35 50 50 70 70
200 25 25 25 35 35 50 50 70 70 95 95
250 25 25 35 35 50 50 70 95
300 35 35 35 50 70 70 95
350 35 50 50 70 95 95
400 50 50 50 70 95
450 50 50 70 95 95
500 50 50 70 95
550 50 70 95 95
600 70 70 95 95
800 95 95 120
900 120 120
(*) Incluye cable para electrodo y retorno.

Tablas
5.6 Características de cables Multipolares
Espesor vaina Diámetro exterior Peso Intensidad

mm mm kg/km admisible
Sección Diámetro Espesor sin con blindaje sin con blindaje con blindaje
No x mm2 mm mm blindaje sin armados blindaje sin armados sin sin armados Amp.
armar armar blindaje armar
2 x1 1.13 0.8 1.8 - - 9.6 - - 125 - - 13

1.5 1.35 0.8 1.8 - - 10.0 - - 140 - - 17
2.5 1.78 0.8 1.8 1.8 1.8 10.9 16.1 20.7 180 415 680 24
4 2.25 1.0 1.8 1.8 1.8 14.6 18.5 22.4 320 495 860 32
3x1 1.13 0.8 1.8 - - 10.0 - - 140 - - 13
1.5 1.35 0.8 1.8 - - 10.5 - - 160 - - 17
2.5 1.78 0.8 1.8 1.8 1.8 11.4 16.6 20.5 210 445 720 24
4 2.25 1.0 1.8 1.8 1.8 15.3 18.5 23.1 368 560 930 32
4x1 1.13 0.8 1.8 1.8 1.8 10.8 - - 165 - - 13
1.5 1.35 0.8 1.8 1.8 1.8 11.3 16.4 20.3 190 410 700 17
2.5 1.78 0.8 1.8 1.8 1.8 12.3 17.5 22.0 250 505 860 24
4 2.25 1.0 1.8 1.8 1.8 16.4 19.9 24.3 440 650 1030 32
5x1 1.13 0.8 1.8 1.8 1.8 13.6 17.0 20.6 255 435 700 11
1.5 1.35 0.8 1.8 1.8 1.8 14.2 17.3 21.6 290 455 750 15
2.5 1.78 0.8 1.8 1.8 1.8 15.3 18.5 23.0 370 560 930 20
4 2.25 1.0 1.8 1.8 1.8 17.7 20.7 24.3 515 670 1070 27
7X1 1.13 0.8 1.8 1.8 1.8 14.5 17.5 21.4 300 465 770 9
1.5 1.35 0.8 1.8 1.8 1.8 15.1 18.7 22.8 345 510 900 13
2.5 1.78 0.8 1.8 1.8 1.8 16.4 19.5 24.1 445 650 1040 17
4 2.25 1.0 1.8 1.8 1.8 19.0 22.0 26.5 630 790 1210 23
10 x 1 1.13 0.8 1.8 1.8 1.8 17.3 20.8 24.2 390 590 900 7
1.5 1.35 0.8 1.8 1.8 1.8 18.2 21.0 25.1 455 600 975 11
2.5 1.78 0.8 1.8 1.8 1.8 19.9 22.4 26.8 595 760 1155 15
4 2.25 1.0 1.8 1.8 1.8 23.4 26.5 30.3 850 1020 1485 20
12 x 1 1.13 0.8 1.8 1.8 1.8 17.8 20.3 24.7 430 570 950 7
1.5 1.35 0.8 1.8 1.8 1.8 18.7 21.2 25.6 505 640 1035 10
2.5 1.78 0.8 1.8 1.8 1.8 20.5 23.0 27.4 670 820 1250 14
4 2.25 1.0 1.8 1.8 1.8 23.4 24.1 26.6 965 1130 1640 18
19 x 1 1.13 0.8 1.8 1.8 1.8 20.2 20.6 27.1 585 630 1150 6
1.5 1.35 0.8 1.8 1.8 1.8 21.3 23.8 28.2 695 845 1290 8
2.5 1.78 0.8 1.8 1.8 1.8 23.5 24.0 30.4 945 995 1585 12
4 2.25 1.0 1.8 1.8 1.8 27.8 30.6 35.2 1385 1590 2170 15
24 x 1 1.13 0.8 1.8 1.8 1.8 23.1 25.6 30.0 712 875 1350 7
1.5 1.35 0.8 1.8 1.8 1.8 24.4 26.9 31.5 850 1025 1540 11
2.5 1.78 0.8 1.8 1.8 1.8 27.0 29.5 34.3 1160 1355 1935 15
4 2.25 1.0 1.8 1.8 1.8 32.8 35.6 41.4 1760 1990 2830 20
Tablas
5.7 Cables Sintenax Viper - Unipolares
Sección Diámetro Espesor Espesor Diámetro Peso Intensidad de corriente Resistencia Reactancia
nominal conductor aislante de vaina exterior aprox. admisible en servicio máxima a a 50 Hz
nominal nominal aprox. continuo 70oC y 50 Hz
En aire Enterrado
en reposo a 70 cm
mm2 mm mm mm mm kg/km A A 0hm/km 0hm/km
Unipolares (alma de color marrón)
4 2.5 1.0 1.4 8 95 41 54 5.92 0.300
6 3 1.0 1.4 9.5 140 53 68 3.95 0.2800
10 3.9 1.0 1.4 10.5 190 89 89 2.29 0.296
16 5.0 1.0 1.4 11 250 97 116 1.45 0.248
25 6.0 1.2 1.4 11.7 350 121 148 0.873 0.242
35 7.0 1.2 1.4 12.7 450 149 177 0.644 0.234
50 8.1 1.4 1.4 14.1 580 181 209 0.479 0.224
70 9.8 1.4 1.4 16 790 221 258 0.322 0.215
95 11.5 1.6 1.5 18 1070 272 307 0.233 0.206
120 13.0 1.6 1.5 20 1300 316 349 0.184 0.200
150 14.4 1.8 1.6 22 1600 360 390 0.150 0.194
185 16.1 2.0 1.7 24 2000 415 440 0.121 0.189
240 18.5 2.2 1.8 27 2600 492 510 0.0936 0.182
300 20.7 2.4 1.9 30 3250 564 574 0.0760 0.176
400 23.3 2.6 2.0 33 4100 700 700 0.0616 0.171
500 26.4 2.8 2.1 37 5200 758 744 0.0501 0.165
630 30.0 2.8 2.2 41 6500 879 848 0.0402 0.159

Tablas
Cables Sintenax Viper- Bipolares
En aire Enterrado
en reposo a 70 cm
Bipolares (almas marrón y blanco)
1.5 1.5 0.8 1.8 11.5 180 15 25 15.9 0.108
2.5 2 0.8 1.8 12.5 215 21 35 9.55 0.0995
4 2.5 1.0 1.8 14 295 28 44 5.92 0.0991
6 3 1.0 1.8 16 360 37 56 3.95 0.0901
10 3.9 1.0 1.8 17 500 50 72 2.29 0.860
16 5.0 1.0 1.8 22 780 64 94 1.45 0.0813
25 6.0 1.2 1.8 23 1030 86 120 0.873 0.0803
35 7.0 1.2 1.8 25 1300 107 144 0.644 0.0779

Tablas
Cables Sintenax Viper - Tripolares
En aire Enterrado
en reposo a 70 cm
Tripolares (alma de color marrón, negro y rojo)
1.5 1.5 0.8 1.8 11.5 180 15 25 15.9 0.108
2.5 2 0.8 1.8 12.5 215 21 35 9.55 0.0995
4 2.5 1.0 1.8 14 295 28 44 5.92 0.0991
6 3 1.0 1.8 16 360 37 56 3.95 0.0901
10 3.9 1.0 1.8 17 500 50 72 2.29 0.860
16 5.0 1.0 1.8 22 780 64 94 1.45 0.0813
25 6.0 1.2 1.8 23 1030 86 120 0.873 0.0803
35 7.0 1.2 1.8 25 1300 107 144 0.644 0.0779
50 8.1 1.4 1.8 30 2150 128 176 0.476 0.0777
70 10.9 1.4 2.0 29 2400 160 214 0.322 0.0736
95 12.7 1.6 2.1 33 3250 196 254 0.233 0.0733
120 14.2 1.6 2.2 36 3950 227 289 0.184 0.0729
150 15.9 1.8 2.4 40 4900 261 325 0.150 0.0720
185 17.7 2.0 2.5 44 6000 300 368 0.121 0.0720
240 20.1 2.2 2.7 49 7800 358 428 0.0936 0.0716
300 22.5 2.4 2.9 56 9750 418 486 0.0760 0.0714

Tablas
Cables Sintenax Viper - Tetrapolares
En aire Enterrado
en reposo a 70 cm
Tetrapolares (almas marrón, negro, rojo y azul claro)
1.5 1.5 0.8 1.8 13 230 15 25 15.9 0.108
2.5 2 0.8 1.8 14 290 21 35 9.55 0.0995
4 2.5 1.0 1.8 16 410 28 44 5.92 0.0991
6 3 1.0 1.8 18 510 37 56 3.95 0.0901
10 3.9 1.0 1.8 20 730 50 72 2.29 0.0860
16 5.0 1.0 1.8 24 1149 64 94 1.45 0.0813
25/16 6.0/4.8 1.2/1.0 1.8 26 1500 86 120 0.873 0.0803
35/16 7.0/4.8 1.2/1.0 1.8 28 1800 107 144 0.644 0.0779
50/25 8.1/6.0 1.4/1.2 1.9 32 2400 128 176 0.476 0.0777
70/35 10.9/7.2 1.4/1.2 2.0 31 2800 160 214 0.322 0.0736
95/50 12.7/9.2 1.6/1.4 2.2 36 3800 196 234 0.233 0.0733
120/70 14.2/10.9 1.6/1.4 2.3 39 4700 227 289 0.184 0.0729
150/70 15.9/10.9 1.8/1.4 2.4 43 5600 261 325 0.150 0.0720
185/95 17.7/12.7 2.0/1.6 2.6 47 7050 300 368 0.121 0.0720
240/120 20.1/14.2 2.2/1.6 2.8 53 9050 358 428 0.0936 0.0716
300/150 22.5/15.9 2.4/1.8 3.0 60 10300 418 486 0.0760 0.0714

Tablas
5.8 Cables Retenax Viper - Unipolares
En aire Enterrado
en reposo a 70 cm
Unipolares (alma de color marrón)
4 2.5 0.7 1.4 7 80 50 60 6.3 0.29
6 3 0.7 1.4 7.6 100 65 80 4.2 0.278
10 3.9 0.7 1.4 8.5 146 90 100 2.44 0.262
16 5.7 0.7 1.4 10.5 225 115 130 1.54 0.24
25 6.0 0.9 1.4 11 315 160 170 0.926 0.241
35 7.0 0.9 1.4 12 410 195 200 0.668 0.232
50 8.1 1.0 1.4 13.5 530 235 235 0.493 0.223
70 9.8 1.1 1.4 16 740 300 285 0.341 0.214
95 11.5 1.1 1.5 18 1000 365 340 0.246 0.205
120 13.0 1.2 1.5 19 1240 420 390 0.195 0.199
150 14.4 1.4 1.6 21 1520 480 435 0.158 0.193
185 16.1 1.6 1.6 23 1880 550 495 0.126 0.188
240 18.5 1.7 1.7 26 2450 660 580 0.0961 0.180
300 20.7 1.8 1.8 29 3040 760 650 0.0766 0.174
400 23.3 2 1.9 32 3900 880 745 0.0599 0.168
500 26.4 2.2 2 36 4900 1020 845 0.0466 0.163
630 30.0 2.4 2.2 40 6300 1180 960 0.0360 0.157

Tablas
Cables Retenax Viper - Bipolares
Su aislación de polietileno reticulado lo convierte en el cable de potencia con mayor capacidad de carga. Admite hasta un 25% más de corriente que cualquier
cable similar con aislación de PVC. Soporta una temperatura de ejercicio de 90o C, hasta 130o C en sobrecargas y 250o C en condiciones de cortocircuitos.
En aire Enterrado
en reposo a 70 cm
Bipolares (almas marrón y negro)
1.5 1.5 0.7 1.8 10 130 19 27 17.0 0.103
2.5 2 0.7 1.8 12 165 25 40 10.20 0.0957
4 2.5 0.7 1.8 15 210 35 50 6.3 0.0894
6 3 0.7 1.8 16 340 45 60 4.20 0.085
10 3.9 0.7 1.8 17 470 60 80 2.44 0.0797
16 5.7 0.7 1.8 21 710 80 105 1.54 0.075
25 6.0 0.9 1.8 22 930 120 145 0.926 0.0753
35 7.0 0.9 1.8 27 1200 175 175 0.668 0.0732

Tablas
Cables Retenax Viper - Tripolares
En aire Enterrado
en reposo a 70 cm
Tripolares (alma de color marrón, negro y rojo)
1.5 1.5 0.7 1.8 10.5 146 19 27 17.0 0.103
2.5 2 0.7 1.8 11.5 190 25 40 10.20 0.0957
4 2.5 0.7 1.8 12.5 250 35 50 6.30 0.0894
6 3 0.7 1.8 16 400 45 60 4.20 0.085
10 3.9 0.7 1.8 18 560 60 80 2.44 0.0797
16 5.7 0.7 1.8 22 860 80 105 1.54 0.075
25 6.0 0.9 1.8 23 1200 120 145 0.926 0.0753
35 7.0 0.9 1.8 25 1500 140 175 0.668 0.0732
50 8.1 1 1.8 28 2000 175 210 0.493 0.0726
70 10.9 1.1 1.9 28 2200 215 260 0.341 0.0707
95 12.7 1.1 2 31 3000 265 310 0.246 0.0685
120 14.2 1.2 2.2 34 3700 310 350 0.195 0.0689
150 15.9 1.4 2.3 38 4600 350 395 0.158 0.0693
185 17.7 1.6 2.5 42 5700 440 450 0.126 0.0696
240 20.1 1.7 2.6 47 7350 480 520 0.0961 0.0689
300 22.5 1.8 2.8 53 9200 550 590 0.0766 0.0685

Tablas
Cables Retenax Viper - Tetrapolares
En aire Enterrado
en reposo a 70 cm
Tetrapolares (almas de color marrón, negro, rojo y azul claro)
1.5 1.5 0.7 1.8 11.5 170 19 27 17.0 0.103
2.5 2 0.7 1.8 12.5 220 25 40 10.20 0.0957
4 2.5 0.7 1.8 13.5 300 35 50 6.30 0.0894
6 3 0.7 1.8 17 470 45 60 4.20 0.085
10 3.9 0.7 1.8 19 675 60 80 2.44 0.0797
16 5.0 0.7 1.8 24 1050 80 105 1.54 0.075
25/16 6.0/4.8 0.9/0.7 1.8 24 1310 120 145 0.926 0.0753
35/16 7.0/4.8 0.9/0.7 1.8 26 1650 140 175 0.668 0.0732
50/25 8.1/6.0 1.0/0.9 1.8 30 2200 175 210 0.493 0.0726
70/35 10.9/7.2 1.1/0.9 2 30 2600 215 260 0.341 0.0707
95/50 12.7/9.2 1.1/1.0 2.1 33 3500 265 310 0.246 0.0685
120/70 14.2/10.9 1.2/1.1 2.2 37 4400 310 350 0.195 0.0689
150/70 15.9/10.9 1.4/1.1 2.3 41 5300 350 395 0.158 0.0693
185/95 17.7/12.7 1.6/1.1 2.5 45 6600 440 450 0.126 0.0696
240/120 20.1/14.2 1.7/1.2 2.7 51 8500 480 520 0.0961 0.0689
300/150 22.5/15.9 1.8/1.4 2.9 57 10600 550 590 0.0766 0.0685

Tablas
5.9 Cables de potencia de 1,1 kV - 3,3 kV
Sección 3,3 kV (Cat. II)

en aire enterrados
mm2 unipolares multipolares unipolares multipolares
10 78 61 91 77
16 108 80 118 100
25 136 103 153 129

35 166 124 184 154
50 200 150 218 182
70 241 183 265 224

95 305 223 316 269
120 351 259 359 308
150 400 293 403 345

185 455 340 447 395
240 536 407 516 461
300 595 - 555 -

400 681 - 624 -
500 776 - 707 -
630 893 - 794 -

Tablas
5.10 Coeficientes de correción de las corrientes admisibles según su instalación
Agrupamiento de Cables
1. Cables Unipolares en sistemas de corriente continua

Cables Multipolares en sistemas monofásicos o trifásicos
Disposición de los Cables
1 2 3 6 9
Cantidad de Cables
Dispuestos sobre el suelo 0.90 0.84 0.80 0.85 0.84
Cantidad de Bandejas
1 0.95 0.84 0.80 0.75 0.73
2 0.95 0.80 0.76 0.71 0.69
Dispuestos 3 0.95 0.78 0.74 0.70 0.68
sobre bandejas
6 0.95 0.76 0.72 0.68 0.66
(circulación del
aire dificultada)
1 0.95 0.90 0.88 0.85 0.84
2 0.90 0.85 0.83 0.81 0.80

3 0.88 0.83 0.81 0.79 0.78
6 0.86 0.81 0.79 0.77 0.76
Tablas
Agrupamiento de Cables
2. Unipolares en sistemas trifásicos
Disposición de los Cables
Cantidad de sistemas 1 2 3
Dispuestos sobre el suelo 0.92 0.89 0.88
0.95 0.90 0.88
Cantidad de Bandejas
1 0.92 0.89 0.88
2 0.87 0.84 0.83
3 0.84 0.82 0.81
6 0.82 0.80 0.79

Dispuestos
sobre bandejas
(circulación del
aire dificultada)
1 0.95 0.90 0.88
2 0.90 0.85 0.83
3 0.88 0.83 0.81
6 0.86 0.81 0.79
En los casos de cables separados entre sí, la distancia “d” equivale al diámetro exterior del cable.
Tablas
Caída de Tensión
La comprobación de la caída de la tensión en Volt puede efectuarse con la siguente fórmula aproximada:
Sistemas Monofásicos:
U = 2 . I . L . (R cos ϕ + Xsen ϕ)
Sistemas Trifásicos:
U = √3 . I . L . (R cos ϕ + Xsen ϕ)
Donde:
I = corriente transportada por el conductor, en A.
L = longitud de la línea considerada, en km.
R = resistencia efectiva a la temperatura de servicio, y a la frecuencia de la línea, en Ohm/km.
X = reactancia inductiva a la frecuencia de la línea, en Ohm/km.
ϕ = ángulo de desfasaje entre corriente y tensión.
Corrientes Máximas de Cortocircuito
La máxima corriente de cortocircuito que soportan los cables PAYTON, considerando los conductores a la temperatura de
servicio al iniciarse el fallo y a 160oC al finalizar el mismo, se puede calcular aproximadamente con las siguientes expresiones:
S
Cobre: Icc = 0,11
√t
S
Aluminio: Icc = 0,07
√t
Donde:
Icc = corriente de cortocircuito, en kA.
S = sección del conductor, en mm2.
t = tiempo de duración del cortocircuito, en seg.
Recomendaciones para el montaje:
Al efectuarse el montaje deberá tenerse en cuenta el cumplimiento de los radios m´nimos de curvatura recomendados en está
publicación, de manera de no provocar deformaciones perjudiciales para los cables. Es aconsejable que la temperatura durante
el montaje no sea inferior a los 5oC.
Los esfuerzos de tracción se aplicarán siempre sobre los conductores de cobre o aluminio, tratando que la solicitación no supere
los 6kg. por mm2 de sección total de los conductores.
En caso de ser necesario esfuerzos superiores, los cables deberán poseer una armadura de alambres de acero.
Tablas
Coeficiente de corrección de la intensidad admisible
Por temperatura ambiente Por tipo de terreno

o
C Cables Cables Tipo Resistividad Coeficiente
O
en aire en tierra de terreno C-cm/W
5 1.35 1.17 arena 300 0.65
10 1.30 1.13 seca
15 1.27 1.08 terreno 100 1.00

20 1.22 1.04 seco
25 1.17 1.00 terreno 80 1.10

30 1.10 0.95 húmedo
35 1.05 0.90 Terreno o 50 1.30
40 1.00 - arena
45 0.93 - mojados
Tablas
5.11 Características de las barras de cobre y aluminio
Di- Se- Peso Corriente Alterna 50 hz

men- cción
Una Barra Dos Barras Tres Barras Cuatro Barras
siones mm 2
mm Cada Kg/m Desnuda Pintada Desnuda Pintada Desnuda Pintada Desnuda Pintada
barra Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
12x2 24 0,214 0,065 110 80 125 100 200 140 225 180 - - - - - - - -
15x2 30 0,265 0,081 140 95 155 125 240 170 270 215 - - - - - - - -
15x3 45 0,401 0,121 170 115 185 150 300 210 330 265 - - - - - - - -
20x2 40 0,357 0,108 185 120 205 165 315 220 350 280 - - - - - - - -
20x3 60 0,535 0,162 220 145 245 195 360 270 425 340 - - - - - - - -
20x5 100 0,893 0,270 295 195 325 260 495 270 550 440 - - - - - - - -
25x3 75 0,667 0,202 270 180 300 240 460 350 510 410 - - - - - - - -
25x5 125 1,116 0,337 350 230 385 310 600 330 670 535 - - - - - - - -
30x3 90 0,803 0,243 315 205 350 280 540 430 600 480 - - - - - - - -
30x5 150 1,339 0,405 405 270 450 360 705 385 780 625 - - - - - - - -
30x10 300 2,679 0,810 660 395 735 525 1100 500 1215 975 - - - - - - - -
40x3 120 1,071 0,324 415 280 460 370 710 780 785 630 - - - - - - - -
40x5 200 1,786 0,540 515 350 575 460 900 500 1000 800 - - - - - - - -
40x10 400 3,572 1,080 755 515 835 670 1350 650 1500 1200 1855 1350 2055 1650 2500 1800 2810 2250
50x5 250 2,232 0,675 630 425 700 560 1090 975 1210 970 1575 1120 1750 1400 2080 1500 2310 1850
50x10 500 4,468 1,350 920 625 1025 820 1600 780 1800 1440 2210 1600 2450 1960 2990 2160 3330 2660
60x5 300 2,679 0,810 740 500 825 660 1270 1150 1410 1130 1870 1300 1950 1580 2390 1730 2650 2120
60x10 600 5,358 1620 1080 730 1200 960 1860 900 2060 1650 2540 1860 2790 2230 3420 2500 3800 3040
80x5 400 3,572 1,080 930 650 1060 850 1630 1320 1810 1450 2190 1640 2440 1950 2930 2230 3255 2710
80x10 800 7,144 2,160 1380 930 1540 1230 2300 1170 2610 2090 3100 2300 3450 2700 4200 3150 4665 3830
100x5 500 4,468 1,350 1180 775 1310 1050 1970 1660 2190 1750 2650 2000 2940 2345 3200 3600 3555 3160
100x10 1000 8,936 2,70 1690 1120 1880 1500 2750 1400 3060 2450 3650 2800 4060 3285 4500 3700 5000 4500
120x10 1200 10,72 3,24 2000 1250 2220 1670 3100 1950 3435 2890 4100 3250 4560 3815 5100 4300 5665 5225
160x10 1600 14,29 4,32 2500 1650 2780 2200 3900 2300 4320 3515 5300 4150 5895 4870 6300 5300 7000 6440
200x10 2000 17,86 5,40 3000 2000 3330 2675 4750 3450 5260 4330 6350 4950 7065 5810 7300 6400 8100 7780
Tablas
6.1 Motores Monofásicos
CORRIENTE SECCION FUSIBLES

KW HP AMP. MM² AMP. CAPACITOR
0,37 0,50 3,9 1 10 230/260
0,55 0,75 5,2 1 16 260/300

0,75 1 6,6 1,5 16 300/350
1,1 1,5 9,6 1,5 20 350/420
1,5 2 12,7 2,5 25 400/460

2,2 3 18,6 4 35 500/600
3 4 24,3 6 50
4 5,5 29,6 10 63
6.2 Capacitor necesario para motores monofásicos
HP Microfaradios
1/8 60/70 70/80

1/6 80/100 100/120
1/4 120/170
1/3 170/230
1/2 230/260
3/4 260/300
1 300/350
1 1/2 350/420
2 400/460
2 1/2 460/530
3 550/600
Tablas
6.3 Motores de 4 polos asincrónicos
POTENCIA 3 X 220 V 3 X 380 V

CORRIENTE SECCION FUSIBLES CORRIENTE SECCION FUSIBLES
NOM. ARR.
HP KW AMP. MM² AMP. (AMP) (AMP) MM² AMP.
0,5 0,37 1,8 1 3 1,03 3,7 1 3

0,75 0,55 2,75 1 6 1,6 5 1 3
1 0,75 3,5 1 6 2 6 1 3
1,5 1,1 4,4 1 6 2,6 8 1 6

2 1,5 6,1 1,5 10 3,5 10 1 6
3 2,2 8,7 1,5 10 5 20 1,5 10
4 3 11,5 2,5 15 6,6 26 1,5 10

5,5 4 14,5 2,5 25 8,5 35 1,5 16
7,5 5,5 20 4 25 11,5 - 2,5 16
10 7,5 27 6 63 15,5 65 4 25
15 11 39 10 63 22 90 6 25
20 15 52 16 100 30 120 10 63
25 18,5 64 16 125 37 - 10 63
30 22 75 25 160 44 176 16 100
40 30 103 35 200 60 - 16 125
50 37 125 50 224 72 300 25 160

60 45 150 50 224 85 - 25 160
Intensidad media a plena carga de motores trifásicos.

Estos valores son indicativos, varían según el tipo de motor y el constructor.
Tablas
6.4 Conexión placa borne de motores eléctricos

Tablas
6.5 Valores de capacitores aconsejables para motores
POTENCIA POTENCIA CAPACITANCIA POT.CAPACITIVA AISLACION

HP KW MICROFARADIOS KV AR V
0,75 0,55 3 de 1 (conectados en triángulo) 400
1 0,736 3 de 1,5 (conectados en triángulo) 400
1,5 1,10 3 de 2,5 (conectados en triángulo) 400
2 1,47 0,50 3 x 380
3 2,20 0,75 3 x 380
4 2,94 1,00 3 x 380
5,5 4,05 0,50 + 0,75 3 x 380
6 4,41 2 x 0,75 3 x 380
6,5 4,78 2 x 0,75 3 x 380
7 5,15 0,75 + 1,00 3 x 380
7,5 5,51 0,75 + 1,00 3 x 380
8 5,89 2 3 x 380
8,5 6,25 2 3 x 380
9 6,62 2 3 x 380
9,5 7,00 2 3 x 380
10 7,36 0,50 + 2 3 x 380
Máxima potencia capacitiva a conectar en bornes

de los motores trifásicos para corrección del factor de potencia
Potencia 4 Polos
1500 rpm
HP (1) (2)
10 4,0 11
15 5,0 11
20 5,0 10
25 7,5 10
30 10,0 9
40 10,0 9
50 12,5 9
60 15,0 8
75 17,5 8
100 22,5 8
125 27,5 8
150 35,0 8
200 42,5 8
Tablas
6.6 Categorías de empleo para contactores - IEC 947
Para contactores IEC 947-4
Las categorías de empleo normalizadas fijan los valores de la corriente que el contactor debe establecer o cortar.
Dependen:
- De la naturaleza del receptor controlado (motor de jaula o de anillos, resistencias).
- De las condiciones en las cuales se efectúan los cierres y las aperturas (motor lanzado calado o en arranque, inversión del sentido de
marcha, frenado a contracoriente).
Empleo en corriente alterna

Categoría AC1 Se aplica a todos los aparatos de utilización en corriente alterna (receptores), cuyo factor de potencia es al menos igual a
0.95 (cos ϕ ≥ 0,95) Ejemplos: calefacción, distribución.
Categoría AC2 Esta categoría se refiere al arranque, que al frenado en contracorriente así como a la marcha por impulso de los motores de anillos.
Al cierre, el contactor establece la intensidad de arranque del orden de 2,5 veces la intensidad nominal del motor. A la apertura el contactor
debe cortar la intensidad de arranque con una tensión ≤ a la tensión de la red.
Categoría AC3 Se refiere a los motores de jaula, el corte se realiza a motor lanzado.
Al cierre, el contactor establece la intensidad de arranque con 5 a 7 veces la intesidad nominal del motor.
A la apertura, corta la intensidad nominal absorbida por el motor, en este momento la tensión en las bornes de sus polos es del orden del 20%
de la tensión de la red, el corte es fácil. Ejemplos: todos los motores de jaula corrientes; ascensores; escaleras mecánicas; compresores; etc.
Categoría AC4 y AC2 Estas categorías se refieren a las aplicaciones con frenado, a contracorriente y marcha por impulso con motores de
jaula o de anillos.
El contactor se cierra con una punta de intensidad que puede alcanzar 5, incluso 7 veces la intensidad nominal del motor. Esta tensión puede
ser igual a la de la red. El corte es severo. Ejemplo: trefiladoras, metalurgia, elevación, etc.
Empleo en corriente continua

Categoría DC1 Se aplica a todos los aparatos que utilizan la corriente continua (receptores) y cuya constante de tiempo (L/R) es inferior
o,igual a 1 ms.
Categoría DC3 Se refiere al arranque y al frenado en contracorriente, así como a la marcha por impulsos de los motores shunt. Constante
de tiempo ≤ 2 ms.
Al cierre, el contactor establece la intensidad de arranque cerca de 2,5 veces la intensidad nominal del motor.
A la apertura, debe cortar 2,5 veces la intensidad de arranque con una tensión ≤ a la tensión de la red. Esta tensión es tanto más elevada
cuanto menor es la velocidad del motor, y de esta manera su fuerza contraelectromotriz es poco elevada. El corte es difícil.
Categoría DC5 Esta categoría se refiere al arranque, al frenado en contracorriente y a la marcha por impulso de los motores en serie.
Constante de tiempo ≤ a 7,5 ms.
El contactor se cierra con una punta de intensidad que pueda alcanzar 2,5 veces la intensidad nominal del motor. Su apertura provoca el
corte de esta misma intensidad a una tensión tanto más grandecuanto menor es la velocidad del motor. Esta tensión puede ser igual a la
de la red. El corte es severo.
Tablas
Para contactos y contactores auxiliares IEC 947-5
Empleo en corriente alterna

Categoría AC14 (1) Se refiere al mando de cargas electromagnéticas cuya potencia absorbida cuando el electroimán está activado es
inferior a 72 VA. Ejemplo: Mando de bobinas de contactores y relés.
Categoría AC15 (1) Se refiere al mando de cargas electromagnéticas cuya potencia absorbida cuando el electroimán está activado es
superior a 72 VA. Ejemplo: Mando de bobinas de contactores.
Empleo en corriente contínua

Categoría DC13 (1) Se refiere al mando de cargas electromagnéticas cuyo tiempo empleado para alcanzar 95% de la corriente en régimen
establecido (T 0,95) es igual a 6 veces la potencia P, absorbida por la carga (P ≤ 50 W). Ejemplo: Mando de bobinas de contactores sin
resistencia de economía.
Tablas
6.7 Tabla de Equivalencias entre Contactores
KW HP Ie (A) TELEMECAN. SIEMENS TUBIO HITACHI GRAL.ELECTR AEG GOLDSTAR

4 5,5 8,5 D09 3RT-10-16/23 B-9-30 09 00 LS4 CH-3
5,5 7,5 11,5 D12 3RT-10-17/24 B-12-30 12 01 LS5 -
7,5 10 15,5 D18 3RT-10-25 B-16-30 16 02 LS7 CH-5
11 15 22 D25 3RT-10-26 B-25-30 22 03 LS11 -
15 20 30 D32 3RT-10-34 B-30-30 32 04 LS15 CH-6N
18,5 25 37 D40 3RT-10-35 B-40-30 40 45 LS18 CH-7,5N
22 30 44 D50 3RT-10-36 B-50-30 45 06 LS22 CH-10N
30 40 60 D65 3RT-10-44 B-63-30 60 07 LS30 CH-15N
37 50 72 D80 3RT-10-45 B-75-30 75 08 LS37 CH-20NS
45 70 98 D95 3RT-10-46 A-95-30 90 9 LS45 -
55 75 105 F115 50 A-110-30 125 10 LS55 CH-25NS
75 100 138 - 51 A-145-30 - 75C LS75 -
80 110 147 F150 52 150 150 - - CH-40NS
90 125 170 F185 52 A-185-30 - 08B LS90 CH-50NS
110 150 205 F225 53 A-210-30 200 85B LS110 CH-75NS
132 180 245 F265 54 A-260-30 250 09B LS132 CH-90NS
150 205 280 - 55 A-300-30 300 - LS160 -
185 250 342 F330 56 - - - - -
200 270 370 F400 57 - 400 10B LS220 CH-100NS
250 340 460 F500 58 - - 11B LS280 -
315 430 584 - 58 - 600 - - CH-150NS
335 450 620 F630 58 - - 12B LS375 -
400 545 710 - - - - - - -
425 580 760 F800 - - - 13B LS450 CH-200NS
Tablas
6.8 Equivalencias y reemplazos de Reles entre marcas
AEA FINDER ISKRA SIEMENS ITT NATIONAL OMRON SCHRACK ZETTLER

IZUMI
RD22V1 30,22 TRK 22 V23102B RZ2G DS2EM 62V-284P RS12 AZ820
RH2V1 40,52 TRM 2803 HZ2 G2R217PV RP240 AZ732
RY2S-U 55,32 V23100V722 MAT2R HC2 MY2 RA2
RY4S-U 55,34 V23100V724 MAT4R HC4 MY4 RA4
RR2P 60,12 PR58 B V23100F204 RM838422 MK2P RL2 AZ10102C
RR3PA 60,13 PR59C V23100F206 RM838432 MK3P RL3 AZ10103C
SH2B-62 95,14 V23100Z7001 HC4-PS
SY4S-51 94,24 V23100Z7002 HCA-SS
SY2S-05 94,42 HC2-SFD PYF084
SY4S-05 94,44 HC4-SFD PYF14A
SR2P-06 90,22 V23100Z9005
SR3P-06 90,23 V23100Z9006
SR2P-511 90,12 PD81 V23100Z9001 HC2-PS PLO8 RN78747 80PGF
SR3P-511 90,13 PD91 V23100Z9002 HC3-PS PL11 RN78748 11PGF

Tablas
7.1 Tabla de consumo de Artefactos Electrodomésticos
ARTEFACTO ELECTRODOMESTICO CORRIENTE (A) POTENCIA (W)
AIRE ACONDICIONADO - 300 FRIGORIAS 10 / 16 1900

ASPIRADORA 2 150 / 360
CAFETERA 0,5 100
COMPRESOR 3/4 HP 7 600
COMPUTADORA C/IMPRESORA 1,5 / 2 300 / 400
ENCERADORA 4 150 / 400
EQUIPO DE AUDIO 1 200
ESTUFA DE CUARZO 6 1200
FREEZER 4 750
FREIDORA 1 200
HELADERA 2/3 360 / 500
HELADERA C/FREEZER 2 500
10 LAMPARAS DE 100 W 5 1000
10 LAMPARAS DE 40 W 2 400
LAVARROPAS 2/3 240 / 350
LAVARROPAS AUTOMATICO 4 / 16 600
LAVA VAJILLAS 8 1600
MAQUINA DE COSER 0,5 50
MAQUINA C/CESPED (CHICA) 2 400
MICROONDAS 6 1200
MOTOBOMBEADOR 5 600
MULTIPROCESADORA 1 200
PLANCHA 5 1000
RADIADOR EN ACEITE 6 1200 / 1400
SECADOR DE CABELLO 2/5 500
SECARROPA CENTRIFUGO 2 240
TOSTADORA 3 500
T.V. COLOR 20" 0,5 / 1 100 /200
10 TUBOSFLUORESCENTES DE 40 W 8 400
VENTILADOR 0,5 / 1 50 / 130
VIDEO GRABADOR 0,5 / 1 100 / 150
Tablas
7.2 Características de los caños de hierro galvanizado
Diámetro nominal Diámetro exterior Espesor de pares Peso liso

(pulgadas) (mm) (mm) (Kg/m)
3/8 17,2 2,30 0,8555

1/2 21,3 2,30 1,077
3/4 26,9 2,30 1,395
1 33,7 2,65 2,028
1 1/4 42,4 2,65 2,596
1 1/2 48,3 2,90 3,245
2 60,3 3,10 4,371
2 1/2 76,1 3,70 6,603
3 88,9 4,00 8,371
4 114,3 4,10 11,137
Tablas
7.3 Medidas y características de los caños eléctricos bajo norma
Livianos: IRAM 2224
Diámetro Espesor Diámetro exterior Peso caños Metros

(pulgadas) (mm) (mm) xm x LIO x LIO
5/8 1 ⊥ 0,1 15,85 ⊥ 0,15 360 g/m 34 102
3/4 1 ⊥ 0,1 19,05 ⊥ 0,15 440 g/m 30 90
7/8 1 ⊥ 0,1 22,22 ⊥ 0,15 523 g/m 20 60
1 1 ⊥ 0,1 25,40 ⊥ 0,15 601 g/m 20 60
1 1/4 1,2 ⊥ 0,18 31,70 ⊥ 0,17 940 g/m 10 30
1 1/2 1,2 ⊥ 0,18 38,10 ⊥ 0,17 1135 g/m 10 30
2 1,6 ⊥ 0,13 50,80 ⊥ 0,17 1822 g/m 5 15
Semipesados: IRAM 2005
Diámetro Espesor Diámetro exterior Peso caños Metros

(pulgadas) (mm) (mm) xm x LIO x LIO
5/8 1,6 ⊥ 0,15 15,87 ⊥ 0,15 580 g/m 25 75
3/4 1,8 ⊥ 0,15 19,05 ⊥ 0,15 790 g/m 20 60
7/8 1,8 ⊥ 0,15 22,22 ⊥ 0,15 940 g/m 20 60
1 1,8 ⊥ 0,15 25,40 ⊥ 0,15 1085 g/m 15 45
1 1/4 1,8 ⊥ 0,15 31,75 ⊥ 0,17 1380 g/m 10 30
1 1/2 2 ⊥ 0,18 38,10 ⊥ 0,17 1850 g/m 10 30
2 2,25 ⊥ 0,2 50,80 ⊥ 0,17 2790 g/m 5 15

Tablas
Caños Metálicos Rígidos - Medidas y Embalajes
LIVIANO (SEGUN NORMAS IRAM)
DIAMETRO ESPESOR DE CAÑOS POR METROS POR

PARED PAQUETE PAQUETE
5/8 0,80 34 102
3/4 0,80 30 90
7/8 0,90 20 60
1 0,90 20 60
1, 1/4 1,00 10 30
1, 1/2 1,00 10 30
2 1,40 5 15
SEMIPESADO
DIAMETRO ESPESOR DE CAÑOS POR METROS POR

PARED PAQUETE PAQUETE
5/8 1,25 25 75
3/4 1,25 20 60
7/8 1,25 20 60
1 1,25 15 45
1, 1/4 1,25 10 30
1, 1/2 1,40 10 30
2 1,60 5 15
PESADO - MOP (SEMIPESADO SEGUN NORMAS IRAM)
DIAMETRO PARED CAÑOS POR METROS POR

ESPESOR ø INT. PAQUETE PAQUETE
5/8 1,40 12,5 25 75
3/4 1,40 15,4 20 60
7/8 1,40 18,6 20 60
1 1,40 21,7 15 45
1, 1/4 1,40 28,1 10 30
1, 1/2 1,80 34 10 30
2 2,00 36 5 15
Tablas
7.4 Tabla para el dimensionamiento de caños en instalaciones
1 1,5 2,5 4 6 10 16 25 35 50 Sección cobre (mm 2)

Cantidad 2,65 3 3,45 4,2 5,20 6,5 7,85 9,6 11,10 13,56 Diámetro exterior c/
ais. (mm2)
de
Sección total (mm2)
Cables 5,50 7,10 9,35 13,85 21,25 33,2 48,4 72 97 150 cables unipolar c/aisl.
3 13 13 13 15 15 21 28 28 34 46
4 13 13 13 15 18 28 28 34 46 - Diámetro interior
5 13 13 15 18 21 28 34 46 46 - minímo del caño
6 13 13 15 18 21 28 34 46 46 -
7 13 13 18 21 28 34 46 46 - -
8 13 13 18 21 35 34 46 46 - -
Nota: Para aquellos casos no contemplados deberá verificarse que el diámetro del caño sea tal que la superficie ocupada por los cables aislados no supere
el 30% de la sección interior del caño.
Tablas
7.5 Diámetro de utilidad de los prensacables
Rosca Eléctrica Rosca Gas B.S.P

B.S.C.
Mediad de Diámetro Diámetro Aproximado de los Cables Mediad de Diámetro

la Rosca del Cable Taller Subterraneo la Rosca del Cable
Pulg. mm ø mm ø máx. Sección Diám. Ext. Sección Diám. Ext. Pulg. mm ø mm ø máx.
2x1 6,7
2 x 1,5 7,7
2x2 9,4
1/2“ 12.7 1.5 9 3x1 7 1/4“ 13.16 6.5 9
3 x 1,5 8,3
4x1 8
5x1 8,55
2 x 2,5 9,5 2x1 9,6
3x2 10,17 2 x 1,5 10,1
3 x 2,5 10,3 2 x 2,5 10,9
5/8“ 15.88 9 11 4 x 1,5 9,3 3x1 10,1 3/8“ 16.66 9 11
4x2 11 3 x 1,5 10,6
5 x 1,5 10,02 4x1 10,8
2x4 11,3 3 x 2,5 11,5
3/4“ 19.50 11 14 2x6 13,3 4 x 1,5 11,3
1/2“ 20.95 11 14
3x4 12 4 x 2,5 12,4
4x4 13
2 x 10 17 2x4 15,3
7/8“ 22.22 14 17 3x6 14,3 2x6 16,5 5/8“ 22.91 14 17
4x6 15,7 3x4 16
2 x 10 17 2 x 10 18,5
3 x 10 18,3 3x6 17,3
1“ 25.40 17 20 4 x 10 20 3 x 10 19,5 3/4“ 26.44 17 20
4x4 17,2
4x6 18,6
4 x 10 20 2 x 16 20,2
3 x 16 21,3
1 1/4“ 31.75 20 25 3 x 25 24,9 1“ 33.25 20 25
4 x 10 21,1
4 x 16 23,1
3 x 35 27,2
1 1/2“ 38.10 25 32 3 x 25 + N 26,1
1 1/4“ 41.91 25 32
3 x 35 + N 28
3 x 50 + N 31,2
2“ 50.80 32 40 3 x 70 + N 34,8
1 1/2“ 47.8 32 40
3 x 95 + N 39
3 x 120 + N
3 x 150 + N 2“ 59.61 38 50
3 x 185 + N
3 x 240 + N
2 1/2“ 75.18 50 65
3 x 300 + N
Tablas
7.6 Esquema de instalación de un portero eléctrico

7.7 Circuito Unifilar para una vivienda de electrificación media
1-
1-Fusibles acometida de distribución prestaria de
servicio público ln 60 A.
2- Medición de energía.
3- Interruptor de corte manual bajo carga - ln = 30 A.
4- Fusibles a cartucho DZ ln = 30 A.
5- Interruptor diferencial ln - 30 A D ln = 30 A.
6- Interruptor térmico y magnético ln = 10 A ó 16 A -
Según circuito.
Tablas
7.8 Esquema de un proyecto de instalación eléctrica
Símbolos
Toma Bipolar con polo a tierra
Llave interruptora de 1 pinto
Llave interruptora Bipolar
Boca de pared
Boca de techo
Teléfono
Antena de televisión
Pulsador
Campanilla
Extractor
Tablero seccional
Tablas
7.9 Esquema de conexión de la llave combinación de doble vía

Tablas
8.1 Tabla para corregir el Factor de Potencia
Factor de Potencia deseado - (resultado en kVAr (KW)

F.P.Inicial 0,8 0,85 0,9 0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 0,99 1
0.40 1.557 1.671 1.805 1.832 1.861 1.895 1.924 1.959 1.998 2.037 2.085 2.146 2.288
0,41 1.474 1.605 1.742 1.769 1.798 1.831 1.860 1.896 1.935 1.973 2.021 2.082 2.225
0,42 1.413 1.541 1.681 1.709 1.738 1.771 1.800 1.836 1.874 1.913 1.961 2.022 2.164
0,43 1.356 1.480 1.624 1.651 1.680 1.713 1.742 1.778 1.816 1.855 1.903 1.964 2.107
0,44 1.290 1.421 1.558 1.585 1.614 1.647 1.677 1.712 1.751 1.790 1.837 1.899 2.041
0,45 1.230 1.365 1.501 1.532 1.561 1.592 1.626 1.659 1.695 1.737 1.784 1.846 1.988
0,46 1.179 1.310 1.446 1.473 1.502 1.533 1.657 1.600 1.636 1.677 1.725 1.786 1.929
0,47 1.130 1.258 1.397 1.425 1.454 1.485 1.519 1.532 1.588 1.629 1.677 1.758 1.881
0,48 1.076 1.208 1.343 1.370 1.400 1.430 1.464 1.497 1.534 1.575 1.623 1.684 1.826
0,49 1.030 1.159 1.297 1.326 1.355 1.386 1.420 1.453 1.489 1.530 1.578 1.639 1.782
0.50 0.982 1.112 1.248 1.276 1.303 1.337 1.369 1.403 1.441 1.481 1.529 1.590 1.732
0.51 0.936 1.067 1.202 1.230 1.257 1.291 1.323 1.357 1.395 1.435 1.483 1.544 1.686
0.52 0.894 1.023 1.160 1.188 1.215 1.249 1.281 1.315 1.353 1.393 1.441 1.502 1.644
0.53 0.850 0.980 1.116 1.144 1.171 1.205 1.237 1.271 1.309 1.349 1.397 1.458 1.600
0.54 0.809 0.939 1.075 1.103 1.130 1.164 1.196 1.230 1.268 1.308 1.356 1.417 1.559
0.55 0.769 0.899 1.035 1.063 1.090 1.124 1.156 1.190 1.228 1.268 1.316 1.377 1.519
0.56 0.730 0.860 0.996 1.024 1.051 1.085 1.117 1.151 1.189 1.229 1.277 1.338 1.480
0.57 0.692 0.822 0.958 0.986 1.013 1.047 1.079 1.113 1.151 1.191 1.239 1.300 1.442
0.58 0.665 0.785 0.921 0.949 0.976 1.010 1.042 1.076 1.114 1.154 1.202 1.263 1.405
0.59 0.618 0.748 0.884 0.912 0.939 0.973 1.005 1.039 1.077 1.117 1.165 1.226 1.368
0.60 0.584 0.714 0.849 0.878 0.905 0.939 0.971 1.005 1.043 1.083 1.131 1.192 1.334
0.61 0.549 0.679 0.815 0.843 0.870 0.904 0.936 0.970 1.008 1.048 1.096 1.157 1.299
0.62 0.515 0.645 0.781 0.809 0.836 0.870 0.902 0.936 0.974 1.014 1.062 1.123 1.265
0.63 0.483 0.613 0.749 0.777 0.804 0.838 0.870 0.904 0.942 0.982 1.030 1.091 1.233
0.64 0.450 0.580 0.716 0.744 0.771 0.805 0.837 0.871 0.909 0.949 0.997 1.058 1.200
0.65 0.419 0.549 0.685 0.713 0.740 0.774 0.806 0.840 0.878 0.918 0.966 1.007 1.169
0.66 0.388 0.518 0.654 0.682 0.709 0.743 0.775 0.809 0.847 0.887 0.935 0.996 1.138
0.67 0.358 0.488 0.624 0.652 0.679 0.713 0.745 0.779 0.817 0.857 0.905 0.966 1.108
0.68 0.329 0.459 0.595 0.623 0.650 0.684 0.716 0.750 0.788 0.828 0.876 0.937 1.079
0.69 0.299 0.429 0.565 0.593 0.620 0.654 0.686 0.720 0.758 0.798 0.840 0.907 1.049
0.70 0.270 0.400 0.536 0.564 0.591 0.625 0.657 0.691 0.729 0.769 0.811 0.878 1.020
0.71 0.242 0.372 0.508 0.536 0.563 0.597 0.629 0.663 0.701 0.741 0.783 0.850 0.992
0.72 0.213 0.343 0.479 0.507 0.534 0.568 0.600 0.634 0.672 0.712 0.754 0.821 0.963
0.73 0.186 0.316 0.452 0.480 0.507 0.541 0.573 0.607 0.645 0.685 0.727 0.794 0.936
0.74 0.159 0.289 0.425 0.453 0.480 0.514 0.546 0.580 0.618 0.658 0.700 0.767 0.909
0.75 0.132 0.262 0.398 0.426 0.453 0.487 0.519 0.553 0.591 0.631 0.673 0.740 0.882
0.76 0.105 0.235 0.371 0.399 0.426 0.460 0.492 0.526 0.564 0.604 0.652 0.713 0.855
0.77 0.079 0.209 0.345 0.373 0.400 0.434 0.466 0.500 0.538 0.578 0.620 0.687 0.829
0.78 0.053 0.183 0.319 0.347 0.374 0.408 0.440 0.474 0.512 0.552 0.594 0.661 0.803
0.79 0.026 0.156 0.292 0.320 0.347 0.381 0.413 0.447 0.485 0.525 0.567 0.634 0.776
0.80 0.130 0.266 0.294 0.321 0.355 0.387 0.421 0.459 0.499 0.541 0.608 0.750
0.81 0.104 0.240 0.268 0.295 0.329 0.361 0.395 0.433 0.473 0.515 0.582 0.724
0.82 0.078 0.214 0.242 0.269 0.303 0.335 0.369 0.407 0.447 0.489 0.556 0.698
0.83 0.052 0.188 0.216 0.243 0.277 0.309 0.343 0.381 0.421 0.463 0.530 0.672
0.84 0.026 0.162 0.190 0.217 0.251 0.283 0.317 0.355 0.395 0.437 0.504 0.645
0.85 0.136 0.164 0.191 0.225 0.257 0.291 0.329 0.369 0.417 0.478 0.620
0.86 0.109 0.140 0.167 0.198 0.230 0.264 0.301 0.343 0.390 0.450 0.593
0.87 0.083 0.114 0.141 0.172 0.204 0.238 0.275 0.317 0.364 0.424 0.567
0.88 0.054 0.085 0.112 0.143 0.175 0.209 0.246 0.288 0.335 0.395 0.538
0.89 0.028 0.059 0.086 0.117 0.149 0.183 0.230 0.262 0.309 0.369 0.512
0.90 0.031 0.058 0.089 0.121 0.155 0.192 0.234 0.281 0.341 0.484
Ejemplo: Para elevar el Factor de Potencia de 0.60 a 0.92 de una instalación será necesario instalar una batería de capacitores de 0.905 x 200 kW = 180 kVAr
kVAr.
Tablas
8.2 Cálculo de la capacidad total de un circuito de capacitores
En serie
C1 C2 C3
1
CT =
1 + 1 + 1 + ...
C1 C2 C3
C1
En paralelo C = C1 + C2 + C3 + ... C2
C3

Tablas

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Tablas

Cargado por

Copyright:

Formatos disponibles

MERCADO ELECTRICO DAHUJORI S.A.

Carlos Calvo 1860 - (C1230AAB) Buenos Aires - Argentina

5. Motores, contactores, reles

1.1 Niveles de Iluminación requerida

I - INTERIORES Nivel luminoso (LUX)

Nivel luminoso (LUX)

Nivel luminoso (LUX)

1.2 Fotocontroles - Diagrama de conexión

APLICACIONES: El fotocontrol es un dispositivo capaz de

FUNCIONAM IENT O: Puede interrum pir o conectar una carga

Nota: Para una lámpara incandescente o mezcladora es el mismo diagrama de

1.3 Diagrama de conexión - Equipos de iluminación a descarga

Sodio AP Mercurio Halogenado 400W

Sodio AP Mercurio Halogenado 400 W

Vapor de Mercurio Fluorescente

Diagrama de conexión - Equipos de iluminación

Mercurio Halogenado 2000W-20V Sodio BP 135-180W

Mercurio Halogenado 2000W-380V Vapor de Mercurio Circuito Autorregulado

Circuito TWO-LAMP 220V-50Hz

1.4 Sección de conductores en instalaciones con lámparas dicroicas

25 0,75 0,75 1 2,5 4 4 6 6

1.5 Capacitores necesarios para cada lámpara

Tipo de lámpara Tensión línea Capacitor

Halogenada MHN - TD 70 W 220 10

Capacitores Elecond para corregir el factor de potencia

Tipo de lámpara Tensión línea Capacitor

Sodio Alta Presión 70 W 220 10

Sodio Baja Presión Sox 35 W 220 25

Capacitor Necesario para ser conectado

Potencia lámpara Capacitores Aislación

2.1 Unidades eléctricas y magnéticas

Unidad (abreviatura absoluta)

- Diferencial de potencial eléctrico U Volt (V)

- Conductancia eléctrica G Siemens (S=A/V)

- Flujo magnético Weber (Wb=Vs)

Unidades magnéticas especiales

2.2 El sistema internacional de unidades

Magnitud Nombre Símbolo

Cantidad de materia mol mol

Ángulo plano radián rad

2.3 Unidades derivadas del sistema internacional

Magnitud Nombre Símbolo

Superficie metro cuadradro m2

2.4 Múltiplos y submúltiplos de unidades en el sistema internacional

Factor Prefijo Símbolo

2.5 Factores de conversión

Medidas lineales Medidas de presión

2.6 Conversión de las medidas americanas

AWG 22-16 = 0,25 - 1,64 mm2 * AWG 2 = 26,6 - 42,4 MM2

2.7 Conversión de pulgadas a milímetros

3.1 Fórmulas Eléctricas

Potencia activa En contínua P =UI

Potencia reactiva En monofásica Q = UI sen ϕ = UI √ 1-cos2 ϕ

Potencia aparente En monofásica S =UI

Factor de potencia Cos ϕ = Potencia activa

Rendimiento h= Potencia útil

Corriente absorbida por un motor En monofásica I= P

Ley de Joule W= RI2t en monofásica.

Reactancia inductiva de una sola inductancia

Reactancia capacitiva de una sola capacidad

Ley de Ohm Circuito resistivo solo U= RI

3.2 Símbolos gráficos - IEC 1082-1

Tierra sin ruido

Naturaleza de los conductores
