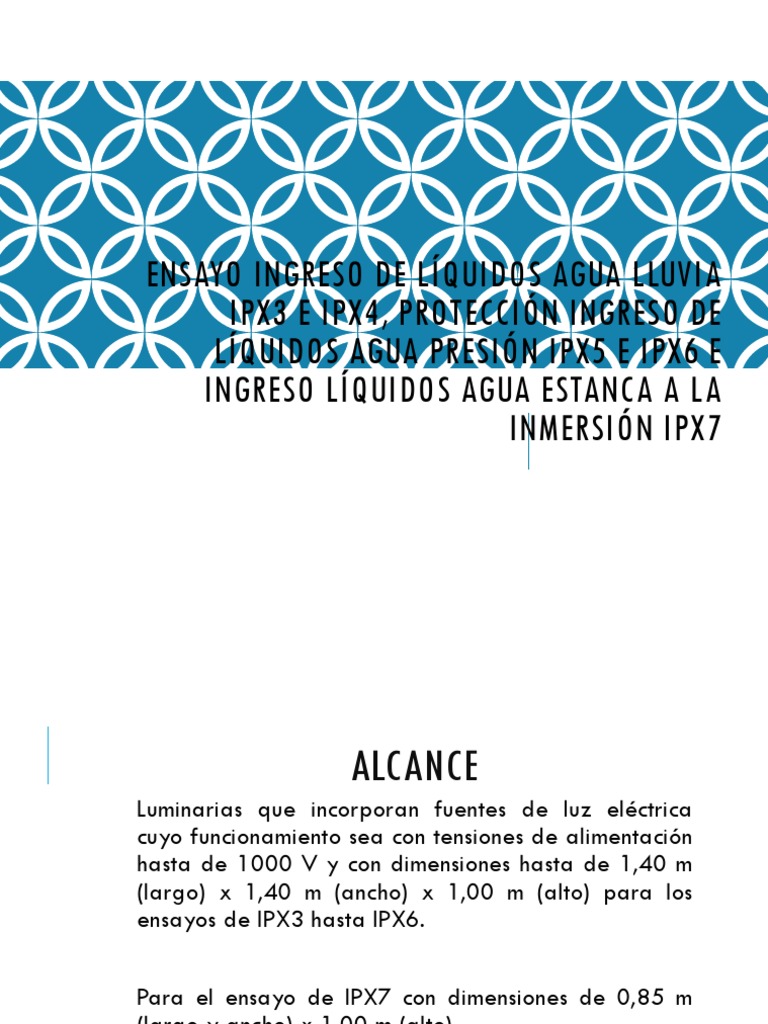

ENSAYO INGRESO DE LÍQUIDOS AGUA LLUVIA

IPX3 E IPX4, PROTECCIÓN INGRESO DE

LÍQUIDOS AGUA PRESIÓN IPX5 E IPX6 E
INGRESO LÍQUIDOS AGUA ESTANCA A LA
INMERSIÓN IPX7
 ALCANCE
Luminarias que incorporan fuentes de luz eléctrica
cuyo funcionamiento sea con tensiones de alimentación
hasta de 1000 V y con dimensiones hasta de 1,40 m
(largo) x 1,40 m (ancho) x 1,00 m (alto) para los
ensayos de IPX3 hasta IPX6.

Para el ensayo de IPX7 con dimensiones de 0,85 m

(largo y ancho) x 1,00 m (alto).
 DEFINICIONES
Luminaria: Aparato de alumbrado que reparte, filtra o transforma la luz
emitida por una o varias lámparas y que comprende todos los dispositivos
necesarios para el soporte, la fijación y la protección de las lámparas,
(excluyendo las propias lámparas) y, en caso necesario, los circuitos auxiliares
en combinación con los medios de conexión con la red de alimentación.
Tensión asignada: Tensión (o tensiones) de alimentación para la(s) que el
fabricante ha diseñado la luminaria.
Corriente de alimentación: Corriente en los bornes de alimentación cuando la
luminaria ha alcanzado su régimen en uso normal, a la tensión asignada y a
la frecuencia asignada.
Encerramiento: Una parte que provee protección al equipo contra ciertas
influencias externas y, en cualquier dirección., protección contra contacto
directo.
Contacto directo: Contacto de personas o semovientes con partes
energizadas.
Grado de protección: Alcance de la protección provista por un encerramiento
contra acceso a partes peligrosas, contra entrada de cuerpos solidos
extraños, contra entrada de agua o contra ambos y verificado por los
métodos de prueba normalizados.
Código IP: Sistema de codificación para indicar los grados de protección
provistos por un encerramiento contra acceso a partes peligrosas, entrada de
cuerpos solidos extraños, entrada de agua y para dar información adicional
en conexión con tal protección.
Protección provista por un encerramiento contra acceso a partes peligrosas:
La protección de personas contra:
 Contacto con partes energizadas peligrosas de baja tensión
 Contacto con partes mecánicas peligrosas
 Acercamiento a partes energizadas peligrosas de alta tensión, inferior a la distancia
adecuada de protección dentro del encerramiento.
 CONDICIONES AMBIENTALES
Durante todo el periodo del ensayo se debe
garantizar las siguientes condiciones ambientales:

Rango de Temperatura: 15 °C a 30 °C
Humedad Relativa: 25 % a 75%
Temperatura agua: 5 °C a 25°C
 PRE-ACONDICIONAMIENTO
Inspección en el sistema de sellado del ítem bajo ensayo, que no presente
defecto o en su interior ningún rastro de humedad.
Realizar la preparación de la conexión eléctrica del ítem bajo ensayo (con sus
respectivas clavijas IP), corroborando que encienda correctamente.
Si el ítem bajo ensayo presenta un prensaestopa se debe ajustar según el
apartado 4.12.5 de la norma UNE EN 60598-1:2015.
Ajustar los tornillos de las cubiertas y/o las tapas según se especifica en la
tabla 4.1 de la norma UNE EN 60598-1:2015.
 INSPECCION ANTES DE ARRANCAR CUALQUIER ENSAYO IP
(Segunda cifra característica)
 Limpieza de filtro agua en Y (entre el tanque de agua y la succión de
la moto bomba).
 Ensayo IPX3 e IPX4 revisar las boquillas de la diadema a utilizar,
encendiendo la moto bomba haciendo circular el agua.
 Antes de iniciar los ensayos de IP segunda cifra se debe medir la
temperatura del agua, rango de 5 °C a 25°C.
 Antes de iniciar el ensayo y sin montar el ítem bajo ensayo ajustar las
llaves de paso, con el fin de obtener el caudal requerido para el
ensayo.
Realizar el registro de las especificaciones iniciales del ítem bajo
ensayo en el formato FOR-LAB-056 Ensayo de segunda cifra IP3, IP4,
IP5, IP6 e IP7.
PROCEDIMIENTO DE ENSAYO
Dependiendo de la cifra IP a evaluar se tienen en cuenta los siguientes aspectos en
conjunto con el numeral que aplique de la norma UNE EN 60598-1:2015.

ENSAYOS:
IPX3 (Luminaria protegida contra la lluvia)
IPX4 (Luminaria protegida contra las salpicaduras de agua)
IPX5 (Luminaria protegida contra los chorros de agua)
IPX6 (Luminaria protegida contra los chorros de agua potentes)
IPX7 (Luminaria estancas a la inmersión)
