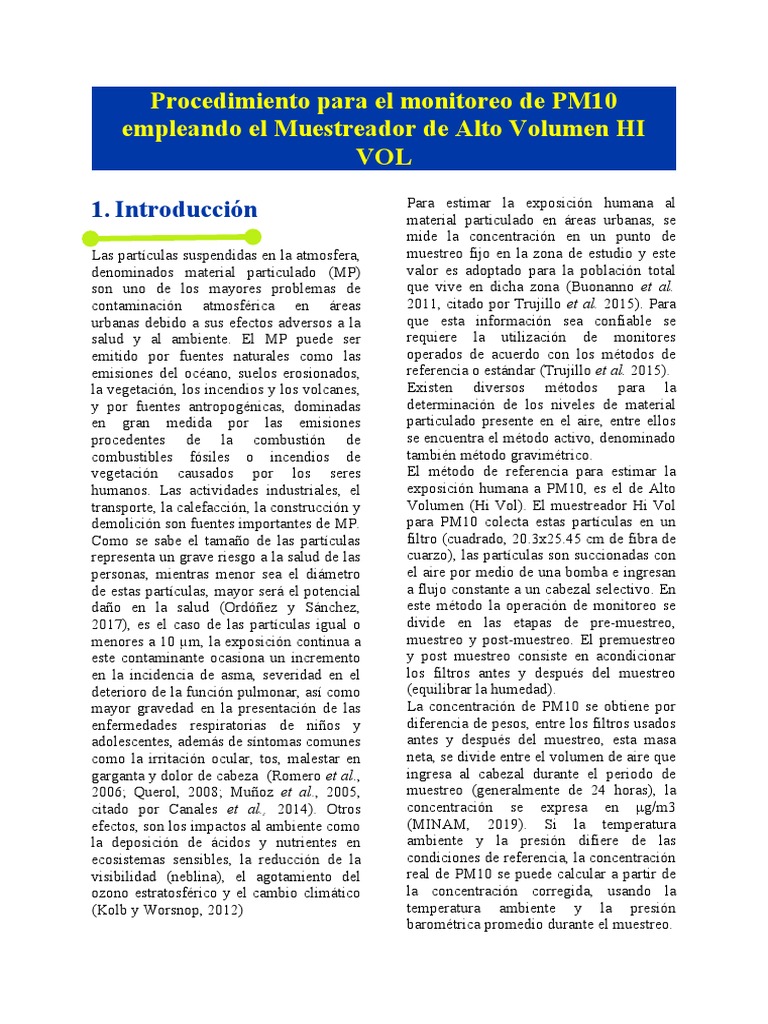

Procedimiento para el monitoreo de PM10
empleando el Muestreador de Alto Volumen HI
VOL
1. Introducción
Las partículas suspendidas en la atmosfera,
denominados material particulado (MP)
son uno de los mayores problemas de
contaminación atmosférica en áreas
urbanas debido a sus efectos adversos a la
salud y al ambiente. El MP puede ser
emitido por fuentes naturales como las
emisiones del océano, suelos erosionados,
la vegetación, los incendios y los volcanes,
y por fuentes antropogénicas, dominadas
en gran medida por las emisiones
procedentes de la combustión de
combustibles fósiles o incendios de
vegetación causados por los seres
humanos. Las actividades industriales, el
transporte, la calefacción, la construcción y
demolición son fuentes importantes de MP.
Como se sabe el tamaño de las partículas
representa un grave riesgo a la salud de las
personas, mientras menor sea el diámetro
de estas partículas, mayor será el potencial
daño en la salud (Ordóñez y Sánchez,
2017), es el caso de las partículas igual o
menores a 10 µm, la exposición continua a
este contaminante ocasiona un incremento
en la incidencia de asma, severidad en el
deterioro de la función pulmonar, así como
mayor gravedad en la presentación de las
enfermedades respiratorias de niños y
adolescentes, además de síntomas comunes
como la irritación ocular, tos, malestar en
garganta y dolor de cabeza (Romero et al.,
2006; Querol, 2008; Muñoz et al., 2005,
citado por Canales et al., 2014). Otros
efectos, son los impactos al ambiente como
la deposición de ácidos y nutrientes en
ecosistemas sensibles, la reducción de la
visibilidad (neblina), el agotamiento del
ozono estratosférico y el cambio climático
(Kolb y Worsnop, 2012)
Para estimar la exposición humana al
material particulado en áreas urbanas, se
mide la concentración en un punto de
muestreo fijo en la zona de estudio y este
valor es adoptado para la población total
que vive en dicha zona (Buonanno et al.
2011, citado por Trujillo et al. 2015). Para
que esta información sea confiable se
requiere la utilización de monitores
operados de acuerdo con los métodos de
referencia o estándar (Trujillo et al. 2015).
Existen diversos métodos para la
determinación de los niveles de material
particulado presente en el aire, entre ellos
se encuentra el método activo, denominado
también método gravimétrico.
El método de referencia para estimar la
exposición humana a PM10, es el de Alto
Volumen (Hi Vol). El muestreador Hi Vol
para PM10 colecta estas partículas en un
filtro (cuadrado, 20.3x25.45 cm de fibra de
cuarzo), las partículas son succionadas con
el aire por medio de una bomba e ingresan
a flujo constante a un cabezal selectivo. En
este método la operación de monitoreo se
divide en las etapas de pre-muestreo,
muestreo y post-muestreo. El premuestreo
y post muestreo consiste en acondicionar
los filtros antes y después del muestreo
(equilibrar la humedad).
La concentración de PM10 se obtiene por
diferencia de pesos, entre los filtros usados
antes y después del muestreo, esta masa
neta, se divide entre el volumen de aire que
ingresa al cabezal durante el periodo de
muestreo (generalmente de 24 horas), la
concentración se expresa en μg/m3
(MINAM, 2019). Si la temperatura
ambiente y la presión difiere de las
condiciones de referencia, la concentración
real de PM10 se puede calcular a partir de
la concentración corregida, usando la
temperatura ambiente y la presión
barométrica promedio durante el muestreo.
Cada medida de concentración de PM10
tiene un grado de incertidumbre debido a
los límites de medición de los equipos y las
personas que usan estos equipos. Las
principales fuentes de error son (García,
2002):
 Contaminación artificial de las
muestras en su manipulación.
 Pérdida de material colectado durante
el muestreo, recolección o características
almacenamiento de los filtros.
 Inadecuado manejo de los filtros
durante su transporte o
almacenamiento.
 Modificación de las muestras durante
su análisis.
 Errores en el manejo de los datos
2. Objetivo
Describir el procedimiento para el correcto
monitoreo de PM10 empleando el
Muestreador de alto volumen HI-VOL
3. Alcance
El presente instructivo aplica a las
actividades de Monitoreo de Aire realizado
por el personal técnico.
4. Definiciones
PM10: Son partículas con un diámetro
aerodinámico menores a 10 µm, y pueden
ser generadas tanto por fuentes móviles
como estacionarias, de manera natural o
antropogénica (Villalobos et al., 2008),
estas pueden ser inhaladas por el sistema
respiratorio, produciendo efectos adversos
sobre la salud como problemas
respiratorios y cardiacos.
Muestreo: Acción de escoger muestras
representativas de la calidad o condiciones
medias del aire. Selección de una pequeña
parte estadísticamente determinada,
utilizada para inferir el valor de una o
varias características del conjunto; para el
caso de monitoreo de calidad del aire las
a determinar hacen
referencia a las concentraciones de los
diversos contaminantes.
Equipo muestreador de alto
volumen (HI-VOL): El Hi Vol
recolecta solo partículas menores a 10 µm
(PM10) que son arrastradas a través de un
flujo de aire a velocidad constante a una
entrada de forma especial donde el
material particulado se separa por inercia
en uno o más fracciones dentro del
intervalo de tamaño de PM10 y son
atrapadas sobre un filtro, en un periodo de
muestreo específico (MVDT, 2008),
mientras que las partículas mayores a 10
µm son atrapados en la placa de
impactación en el cabezal de muestreo y no
llegan al filtro. El cabezal selectivo de
entrada permite que el aire succionado sea
capaz de ingresar de manera simétrica, sin
verse afectado por la dirección de viento
(MINAM, 2019). En la figura 1 se presenta
un muestreador de PM10.
Manómetro: Los manómetros miden la
caída de presión que se ocasiona por la
resistencia del equipo de muestreo al paso
del flujo de aire. Lo cual permite corregir
el volumen de gas muestreado a
condiciones estándar.
Bomba: Es la máquina que creará el
vacío para que se fuerce a una corriente de
aire medida a pasar por un sistema de
colección. Se requiere de bombas capaces
de mantener flujos estables en un
determinado rango.
 Figura 1. Esquema de funcionamiento del muestreador Hi Vol

5. Procedimiento de
operación del Hi Vol

5.1. Diagrama de flujo de la

operación de monitoreo de
PM10

5.2. Procedimiento en
laboratorio:
acondicionamiento Pre-
muestreo

Acondicionamiento pre-muestreo
El acondicionamiento del filtro se realiza cámara en el formato de laboratorio (ver
con el fin de minimizar los errores en el formato 1), así también la hora y fecha
pesaje. El periodo de acondicionamiento es de inicio del acondicionamiento.
de 24 horas. La temperatura del ambiente
de acondicionamiento debe estar entre 15º
y 30ºC (59 a 30ºF) y no debe variar más de
±3ºC; la humedad relativa debe ser <50% y
no debe variar más de ±5%. La humedad
relativa de trabajo conveniente es de 40%
(EPA, 1993). Se realizarán las siguientes
actividades:

Nota: Es obligatorio el uso de guantes

libres de polvo (guantes de nitrilo)
durante la manipulación del filtro.
d. Al concluir el periodo de
acondicionamiento, antes de remover la
tapa del desecador y retirar el filtro,
tomar nota de la temperatura y la
humedad relativa que registra el sensor,
así como la hora y fecha del fin del
periodo de acondicionamiento.

Pesaje del filtro

Los filtros deben ser pesados
a. Retirar el filtro del sobre manila, en
inmediatamente después del periodo de
donde el filtro se encuentra protegido
acondicionamiento, sin exposición
entre dos papeles blancos con el fin de
intermedia o transitoria a otros ambientes.
evitar la contaminación del filtro.
a. Realizar tres repeticiones o más de
b. Incorporar el filtro en la cámara del
pesaje del filtro. Esperar unos minutos a
desecador y deslizar la tapa para el cierre
que se estabilice el valor del peso en la
hermético. Se utiliza como elemento
balanza. Registrar en el formato de
desecante la sílice gel.
laboratorio.

c. Registrar la temperatura y la humedad

relativa del ambiente interno de la
b. Guardar el filtro en el sobre manila y
reservar en un lugar fresco hasta el
periodo de muestreo.

c. Reinstalar la parte superior del

portafiltro y ajustar los pernos, evitar la
compresión del filtro.

Colocación del filtro en el portafiltro

Debe tenerse mucho cuidado de no dañar o
ensuciar los filtros pesados, antes de su
instalación en el muestreador de Alto
Volumen. A fin de reducir a un mínimo los
daños del filtro, podrán usarse casetes o
cartuchos porta-filtros que puedan
montarse o desmontarse en el laboratorio.
En esta actividad también es obligatorio el
uso de guantes de nitrilo (libre de polvo)
para la manipulación del filtro.
d. Cubrir el filtro con la tapa metálica para
a. Desajustar los dos pernos del portafiltro su traslado hacia el muestreador.
para retirar la parte superior.

5.3. Procedimiento en campo

b. Colocar el filtro de tal forma que sus
bordes estén paralelos a los bordes de la
malla de la bandeja del portafiltro.
Colocar arriba la cara sobre la cual se va
a depositar el material particulado
Colocación del portafiltro en el
muestreador
a. Levantar el cabezal del muestreador
soltando los seis agarraderas del soporte.
b. Suavemente doblar el cabezal hacia atrás
hasta que el soporte este asegurado en la
segunda posición
c. Instalar el filtro en el muestreador y
antes de ajustar las tuercas, retirar la tapa
del portafiltro.
d. Apretar las cuatro tuercas de plástico.
Estas deben ser apretadas diagonalmente
en esquinas opuestas simultáneamente
para asegurar una compresión del
empaque uniforme. Para impedir una
fuga.
e. Bajar el cabezal del muestreador y
enganchar las seis agarraderas.
Registrador de flujo
Registra el flujo permanentemente en
función al periodo de muestreo en una
carta circular. El flujo de aire es medido en
forma continua y exacta por medio del
transductor de presión.
Así también sirve como una forma de
alertar sobre las fallas del muestreador,
pues dejara de registrar el flujo a la hora en
la que ocurra la falla, como fallas en la
energía o en el motor. En la figura 2 se
presenta un registrador de flujo.
Instalación de la carta grabadora de
flujo
a. Registrar la fecha del inicio de muestreo,
el código del filtro y el nombre de la
estación o ubicación del muestreador en
el reverso de la carta grabadora del flujo.
 Fi
gura 2. Registrador de flujo de un muestreador Hi Vol

b. Instalar la carta grabadora de flujo

levantando el brazo de la plumilla y
poniendo la carta en el centro del hueco
sobre el dispositivo de la grabadora.
Bajar el brazo de la plumilla y sostener
la carta con los sujetadores de metal.

c. Rotar el pequeño tornillo de ajuste, con
ayuda de una moneda, localizado en el
centro de la grabadora y fijar la punta de
la plumilla en la línea de la carta que
corresponda al inicio de la hora de
muestreo.
d. Cerrar la gravadora. Esté seguro que la
grabadora de flujo esté conectada a la
perilla de presión del motor, que se
encuentra en el venturi. La conexión
marcada con linea naranja.
Temporizador
El temporizador sirve para programar el
inicio del muestreo en el horario y fecha
predeterminada y para finalizar 24 horas
después. En la figura 3 se presenta un
temporizador de Hi Vol.
Abrir la tapa del temporizador. Para
encenderlo oprimir el switch “Power” a
ON.
Configuracion de la hora actual en el
temporizador
a. Fijar el Switch en “Time of Day”,
comprobar si el reloj del temporizador
coincide con la hora actual, si no es el
caso realizar la configuracion respectiva,
si es necesario ajustarla hora correcta en
cada cambio de filtro.
b. Sostener el Switch “fast/slow” como sea
necesario para fijar la hora actual en el
temporizador. Sostener en la posicion
“fast” para incrementar las horas, este
incremento sera de varios minutos.
c. Mantener el switch en la posición
“slow” también incrementará las horas;
sin embargo, este incremento será de
minuto a minuto.

Figura 3. Temporizador de un muestreador Hi Vol

d. Sostener el Switch a la posición “Timer temporizador guarde la configuración

Reset” momentáneamente para que el realizada.
 Programación de la hora de inicio de
muestreo d. Para que el muestreo inicie en la hora
programada fijar el Switch en la
a. Fijar el Switch en “Sample Start Time” posición “Timed”

b. Sostener el Switch “fast/slow” como sea

necesario para fijar la hora de inicio de e. Si necesita probar o ajustar el motor del
muestreo en la pantalla del temporizador soplador, fijar el Switch en la posición
“On”. Cuando termine con el ajuste,
vuelva a ponerlo en Off.

c. Sostener el Switch a la posición “Timer

Reset” momentáneamente para que el
temporizador también guarde la
configuración realizada.
f. Para suspender el muestreo fijar el
Switch en la posicion “Off”
 a 5 minutos de iniciado el muestreo,
observar que el nivel de agua en las
columnas se mantenga más o menos
constante.

g. Si el Switch “Sample For” está fijado en

la posición 24, el muestreo tendrá un
periodo de 24 horas, por lo tanto,
finalizará en la misma hora de inicio de
muestre del día siguiente

j. Tomar nota de los valores del nivel de

agua en las columnas y el valor del
horómetro en el formato de campo (ver
formato 3). Estos datos corresponden al
inicio del muestreo.

h. El temporizador cuenta con un indicador

de tiempo transcurrido (no reseteable)
que registra el tiempo total de muestreo
en horas y centésimas de hora, al cual se
le denomina Horometro.

Retiro del filtro al finalizar el muestreo

a. Minutos antes de finalizar el muestreo,

observar el nivel de agua en las
columnas del manometro y registrar los
valores en el formato de campo, estos
i. El manometro de agua esta conectado a valores estan en mmH2O.
un orificio que se encuentra debajo del
portafiltro, se usa el manómetro para
medir la presión del flujo. Después de 3
 d. Cubrir el filtro con la tapa metalica antes
de desajustar los tornillos, para evitar la
contaminacion del filtro al tener contacto
con el ambiente.

e. Desajustar los cuatro tornillos

b. Asi tambien tomar nota de la lectura del cuidadosamente, evitando maltratar el
horimetro, que registra el periodo filtro.
transcurrido de muestreo en horas.

f. Emplear un par de guantes nuevos para

c. Para retirar el filtro, levantar el cabezal relizar el retiro del filtro. Retirar la tapa
del muestreador soltando las seis metalica del portafiltro.
agarraderas del soporte.

g. Desajustar los dos pernos, para retirar la

parte superior del portafiltro.
 j. Para su translado al laboratorio, el filtro
sera almacenado en una caja cooler, para
garantizar su proteccion.

h. El filtro debe ser doblado por la mitad,

asegurandose que el area muestreada se
sobrepongan.

5.4. Procedimiento en
laboratorio:
acondicionamiento post-
muestreo

Acondicionamiento Post-Muestreo

El acondicionamiento post-muestreo y el
pesaje debe realizarse en un plazo de 240
horas (10 días) después de terminado el
periodo de muestreo. Además, durante el
período comprendido entre la extracción
del filtro del muestreador y el comienzo
del acondicionamiento, el filtro debe
i. El filtro debe ser protegido entre dos
mantenerse en un ambiente fresco y se
papeles blancos.Y dispuesto en un sobre
protegerá continuamente de la exposición a
Manila debidamente codificado.
temperaturas superiores a 25 °C.
Ccolocar la carta grabadora de flujo en
el sobre manila. Si no es posible el acondicionamiento en el
plazo de 10 días, se puede extender hasta
un periodo de 30 días, siempre y cuando el
filtro se mantenga a 4ºC o menos.

Colocar los filtros muestreados en el área

que corresponde hasta su
acondicionamiento.

a. Registrar el la temperatura y humedad

relativa antes y después del periodo de
acondicionamiento (24 horas) y rellenar
en el formato de laboratorio.
b. Inmediatamente después
acondicionamiento, pesar los filtros,
realizar tres repeticiones y registrar en el
formato de pesaje, así como la fecha y la
hora de pesaje.
c. Colocar el filtro en una bolsa hermética
codificada, la bolsa debe estar bien
sellada y mantener a una temperatura de
4ºC o menos hasta su posterior análisis
químico.
del
6. Posibles problemas y
sus medidas
correctivas
A continuación, se enumeran los posibles
problemas y las medidas correctivas según
la norma de referencia de la EPA RFPS-
0202-141, Particulate Matter 10 Microns
and les High Volume Air Sampler.
Soporte del filtro: Si el sello entre la
bandeja y la parte superior del portafiltro
se ve comprometido, reemplace la parte
superior. La sección inferior del
portafiltros está sellada contra el
contenedor del filtro con una junta redonda
de goma de neopreno. Esta junta debe ser
reemplazada si es evidente que hay alguna
fuga.
Motor de soplador: Si el motor del
soplador no funciona, realice la siguiente
prueba:
 Desconecte el motor del dispositivo de
control de flujo o del temporizador.
Enchufe el motor directamente al
voltaje de la línea. Si el motor no
funciona cuando se enchufa
directamente al voltaje de línea,
reemplácelo por un motor nuevo.
 Si el motor funciona cuando se enchufa
directamente al voltaje de línea,
entonces resolver el flujo electico al
motor. Si el motor sigue sin funcionar,
consultar las instrucciones del
temporizador.
Registrado de flujo: Si la plumilla no
entinta correctamente: reemplácelo. Si el
brazo de la plumilla está doblado o el
levantador del brazo de la plumilla está
dañado, por lo que no permite que la punta
del bolígrafo entre en contacto con la carta,
reemplace el brazo de la plumilla o el
levantador del brazo de la plumilla según
sea necesario.
Un sello hermético de la puerta es
necesario para evitar que la pluma se
seque, reemplácela si es necesario.
Si la plumilla no responde adecuadamente
a la señal de presión/flujo, podría deberse a
la falta de rotación de la carta grabadora de
flujo indica una unidad de gráfica
defectuosa. Reemplácelo si es necesario.
Temporizador: Si el temporizador no
activa el sistema en el momento deseado,
ver las conexiones eléctricas y las
conexiones al motor o las instrucciones del
temporizador
7. Calculo de la
concentración de
PM10
La concentracion de PM10 en el ambiente
es calculado como la masa de particulas
colectadas en un filtro, dividido por el
volumen de aire muestreado, corregido a
las condiciones estandar de 760 mmHg y
298 K, y se expresa en μg/m3.
El caudal real promedio para el período de
muestreo es determinado como sigue:
Calcular el valor de Po/Pa:
Po Pf
=1−( )
Pa Pa
Pfi−Pfo
pf =
2
Pf: Promedio en las lecturas del manómetro
del muestreador (pulgadas de agua,
mmH2O)
Pa: Presión atmosférica ambiente promedio
durante el periodo de muestreo en mm Hg
 Figura 4. Look Up Table para calcular el caudal (Qa)

Pf y Pa deben encontrarse en las mismas podría determinarse a partir de los registros

unidades, para ello convertir la presion del de las estaciones meteorológicas cercanas a
manometro (Pf) de mmH2O a mmHg la zona de monitoreo.
dividiendo entre 0.5353
Calcular el caudal actual (Qa) a
Con el Valor de Po/Pa y la temperatura condiciones estandar
ambiente promedio durante el periodo de
muestreo en ºC, se obtiene el flujo actual Pa 298
Qstd=Qa( )( )
(Qa) expresado en m3/min usando las 760 mmHg 273+ Ta
tablas expresadas en unidades metricas
(ver Look Up Table en la figura 4), en el Qstd: Caudal estandar
caso de no obtener valores exactos,
interpolar. Qa: Caudal actual en m3/min

la presión atmosferica y la temperatura Pa: Presión atmosférica ambiente promedio

promedio durante el periodo de muestreo durante el periodo de muestreo en mm Hg.
Ta: Temperatura ambiente promedio
durante el periodo de muestreo en ºC.
Luego hallamos el Volumen de aire
muestreado, el cual es el resultado de
multiplicar el Qstd por el tiempo en
minutos, generalmente el tiempo es de 24
h:
Vstd =Qstd∗T
Vstd: volumen total de aire muestreado en
m3
Qstd: caudal estandar promedio (m3/min)
T: tiempo de muestreo en min
Calcular la concentración de PM10
empleando la siguiente formula:
( Wf −Wi ) x 106
PM 10=
V
PM10: concentracion total de PM10 en
μg/m3
Wi: peso inicial del filtro en blanco en g.
Wf: peso final del filtro muestreado en g
V: volumen total de aire muestreado en m3
106: Conversion de g a μg.
8. Formatos
 Formato 1: Formato de laboratorio de
Pre-muestreo
 Formato 2: Formato de laboratorio de
Post-muestreo
 Formato 3: Formato de monitoreo de
PM1O con muestreador de Alto
Volumen (Hi Vol)
9. Referencias
Bibliográficas
Ordoñez, C. y Sánchez, O. 2017.
Caracterización química – morfológica del
PM2.5 en Lima metropolitana mediante
microscopia electrónica de barrido (MEB).
Acta Nova, 8(3): 397 - 420.
Kolb, C. y Worsnop, R. 2012. Chemistry
and Composition of Atmospheric Aerosol
Particles. Annual Review of Physical
Chesmistry, 63 (1): 471-491.
Canales, A.; Quintero, M.; Castro, T. y
García, R. 2014. Las Partículas Respirables
PM10 y su Composición Química en la
Zona Urbana y Rural de Mexicali, Baja
California en México. Información
Tecnológica, 25(6): paginas.
Trujillo, A.; Acosta, H.; Gómez, R.;
Carrillo, J. y Ramírez, E. 2014. Evaluación
del desempeño del método de alto volumen
para la medición de partículas menores a
10 micras. Rev. Int. Contam. Ambie.,
31(1): 79-88.
García, F. (2002). Determinación de la
Concentración de Fondo y Distribución
Espacial de PST en Santa Marta. Grupo de
Control de la Contaminación Ambiental.
Universidad del Magdalena, Colombia.
Villalobos, R., O. Amador, A.R. Flores, J.
Guzmán, Z. Munive, L. Hernández, M.
Murillo, S. Gómez y S.M. Waliszewski.
2008. Materia orgánica extraída de las
aeropartículas de la ciudad de México y
sus efectos genotóxicos, Tip Revista
Especializada en Ciencias Químico-
Biológicas, 11(2): 105-109.
MINAM. 2019. Protocolo Nacional de
Monitoreo de la Calidad Ambiental del
Aire, Perú.
Ministerio de Ambiente, Vivienda y
Desarrollo Territorial. 2008. Protocolo
para el monitoreo y seguimiento de la
calidad del aire, Bogotá.

EPA. 1993. Reference method for the

Determination of Suspended Particulates in
the Atmosphere (High Volume Method)
 PRE MONITOREO
SECADO PESADO
Código
hr i hr f Fecha y
temp i (°c) Fecha y hora temp f (°c) Fecha y hora peso1 (g) peso2 (g) peso3 (g)
% % hora


















Código POST MONITOREO

 SECADO PESADO
hr i hr f Fecha y
temp i (°c) Fecha y hora temp f (°c) Fecha y hora peso1 (g) peso2 (g) peso3 (g)
% % hora

















CONVENIO ESPECIFICO DE COOPERACIÓN INTERINSTITUCIONAL ENTRE EL SERVICIO
NACIONAL DE METEREOLOGIA E HIDROLOGIA Y EL INSTITUTO PERUANO DE
ENERGIA NUCLEAR
Muestreado por:
__________________________________________________________________________
Código del Filtro:
_________________________________________________________________________

Instalación del filtro Retiro del filtro

Fecha: Fecha:
Hora: Hora:

Equipo: Partisol Filtro: Teflón PM2.5

HIVOL* Cuarzo PM10

Otro: ___________ Otro: _________

*Lectura del manómetro

Inicial Final
(H2O+): (H2O-): (H2O+): (H2O-):
*Lectura del Horómetro
Inicial: Final:

Observación:
____________________________________________________________________________

Muestreado por:
__________________________________________________________________________
Código del Filtro:
_________________________________________________________________________

Instalación del filtro Retiro del filtro

Fecha: Fecha:
Hora: Hora:

Equipo: Partisol Filtro: Teflón PM2.5

HIVOL* Cuarzo: PM10

Otro: ___________ Otro: _________

*Lectura del manómetro

Inicial Final
(H2O+): (H2O-): (H2O+): (H2O-):
*Lectura del Horómetro
Inicial: Final:

Observación:
__________________________________________________________________________
