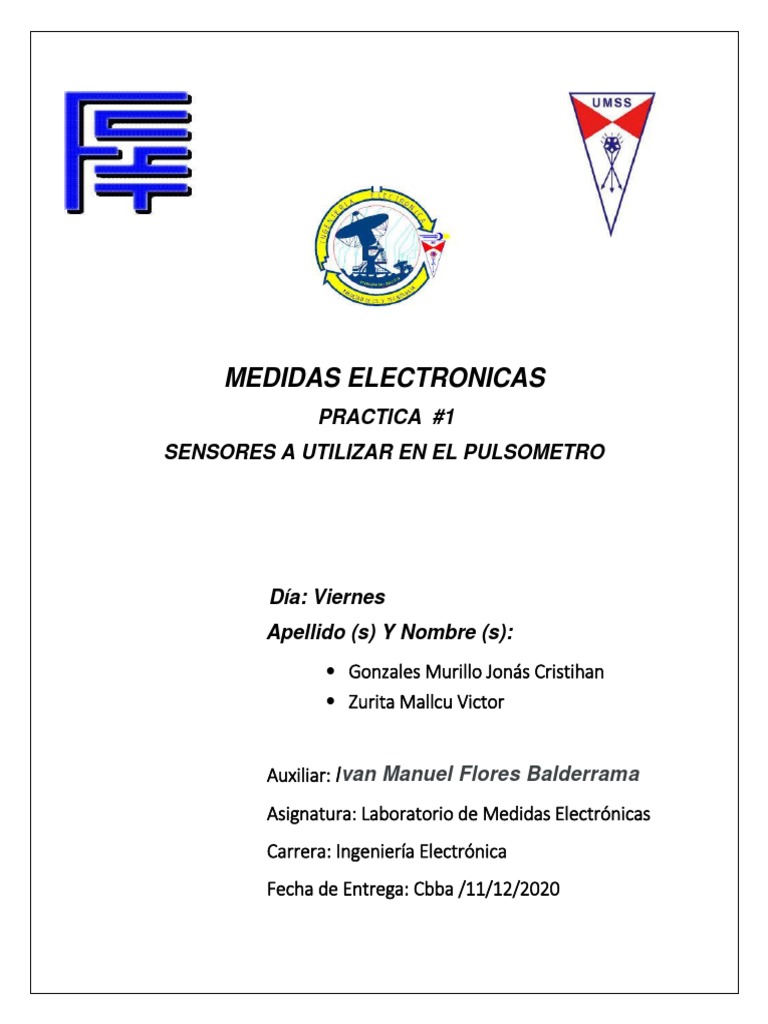

MEDIDAS ELECTRONICAS

PRACTICA #1
SENSORES A UTILIZAR EN EL PULSOMETRO

Día: Viernes
Apellido (s) Y Nombre (s):
 Gonzales Murillo Jonás Cristihan
 Zurita Mallcu Victor

Auxiliar: Ivan Manuel Flores Balderrama

Asignatura: Laboratorio de Medidas Electrónicas
Carrera: Ingeniería Electrónica
Fecha de Entrega: Cbba /11/12/2020
 PULSOMETRO
Los signos vitales (Pulso cardíaco, frecuencia respiratoria, temperatura, tensión arterial)
son una serie de parámetros cuantificables propios de un individuo vivo que nos permiten
obtener información acerca del funcionamiento de su organismo. Entre ellos, el pulso
cardíaco es a menudo el primero en ser tomado en cuenta por médicos y profesionales de
la salud ya que su ausencia implica la muerte casi inmediata del paciente. Además, el
aumento o disminución de la Frecuencia Cardíaca (número de latidos del corazón por
minuto) puede dar pistas sobre patologías o estados alterados del organismo que
requieren atención.
El circuito a utilizar es muy simple de entenderlo, es un monitor cardíaco basado en el
conocido PIC16F84A el cual recibe los pulsos cardíacos de un sensor (en este caso un
led rojo y un LDR) y una etapa amplificadora (OPAM LM358) para contarlos y luego
mostrar el número de pulsos por minuto en una pantalla LCD de 16X2.
FUNCIONAMIENTO
El funcionamiento es bastante sencillo, primero los pulsos son tomados pasando un
haz de luz roja (generada por un LED) que atraviesa el dedo meñique del paciente
y luego es captada por un LDR, esta etapa es crítica en el sentido de que no
cualquier diodo LED puede ser usado, sino que debe ser un LED ultrabrillante y de
color rojo, esto es porque los LEDs comunes no generan un haz de luz lo
suficientemente potente como para atravesar la piel y además la luz de un color
distinto al rojo no pasa a través del organismo con tanta facilidad.

Cuando el haz de luz atraviesa la piel sufre pequeñas variaciones de intensidad

cada vez que la sangre es bombeada por el corazón en cada latido, esta variación
es captada por el LDR (resistencia dependiente de la luz) que envía dicha
información a una serie de Amplificadores Operacionales (LM358) que no sólo
amplifican dicha señal sino que la limpian para eliminar ruidos indeseados.

Una vez que tenemos una señal más clara, gracias a los OPAM LM358, la
convertimos en un pulso digital por medio de compuertas lógicas con un C.I. 4093
(Compuerta lógica NAND) y a partir de aquí, la señal digital está presente en el pin
4 del OPAM C.I. 4093 y podemos usarla para dos cosas, primero, convertirla en una
señal audible de los latidos del corazón, lo cual se logra con las compuertas C y D
del 4093, y en segundo lugar es enviada al pin 17 del PIC16F84A (segunda etapa
del circuito) para contar los pulsos y luego presentarlos en pantalla.
Para colocar el LED rojo y el LDR de forma que puedan tomar los pulsos del dedo
meñique fabrique una pequeña tarjeta, en ella está el led rojo y el LDR, lo puse a la
distancia de mi dedo meñique, ni tan ajustado ni tan flojo, y lo tape para que no
entrara la luz exterior y así me capte mejor las pulsaciones.
PIC16F84A

https://ww1.microchip.com/downloads/en/devicedo
c/35007b.pdf
LDR

https://components101.com/sites/default/files/comp
onent_datasheet/LDR%20Datasheet.pdf
TLCR5800

https://www.vishay.com/docs/83178/tlcr5800.pdf
OPAM LM358

https://www.onsemi.com/pub/Collater
al/LM358-D.PDF
LCD

https://www.sparkfun.com/datasheets/LCD/ADM160
2K-NSW-FBS-3.3v.pdf
