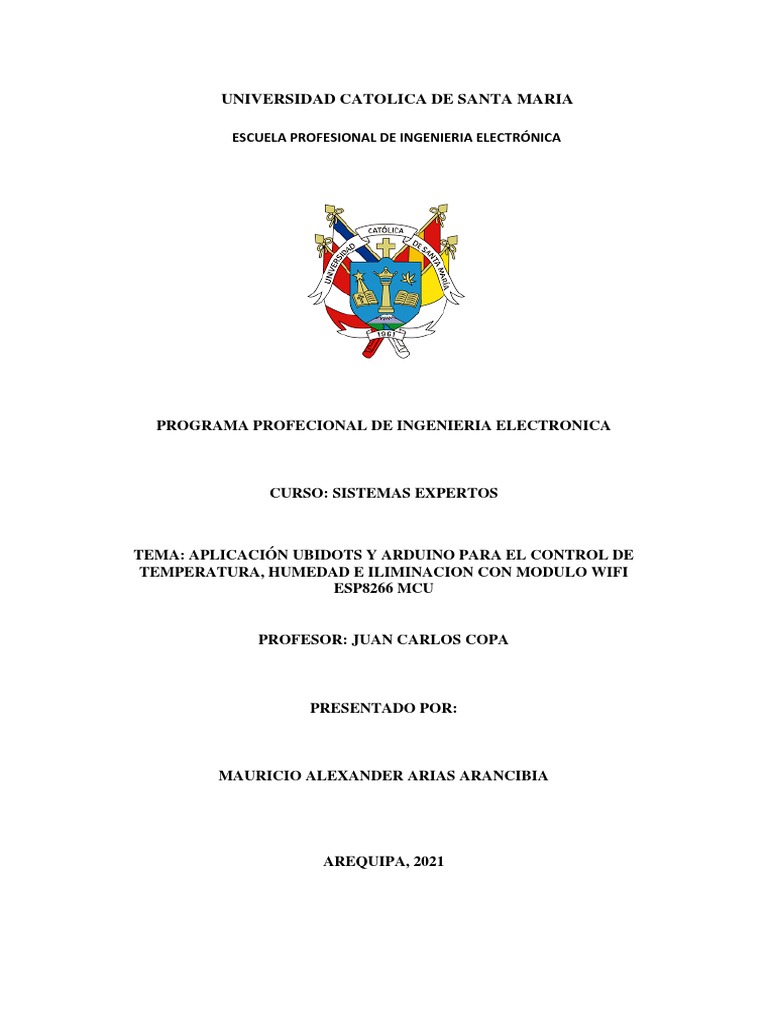

UNIVERSIDAD CATOLICA DE SANTA MARIA

ESCUELA PROFESIONAL DE INGENIERIA ELECTRÓNICA

PROGRAMA PROFECIONAL DE INGENIERIA ELECTRONICA

CURSO: SISTEMAS EXPERTOS

TEMA: APLICACIÓN UBIDOTS Y ARDUINO PARA EL CONTROL DE

TEMPERATURA, HUMEDAD E ILIMINACION CON MODULO WIFI
ESP8266 MCU

PROFESOR: JUAN CARLOS COPA

PRESENTADO POR:

MAURICIO ALEXANDER ARIAS ARANCIBIA

AREQUIPA, 2021
1. MATERIALES

• Modulo Wifi ESP8266 MCU

• Sensor DHT22
• Led
• Cables de conexión
• Protoboard

2. Pasos para crear cuenta en UBIDOTS

a. Ingresar al siguiente link: https://industrial.ubidots.com/

b. Dar clic en empezar gratis y completar los pasos 1,2,3 como muestran las
imágenes.
3. Pasos para crear Dispositivos o Devices (Ubidosts)

a. Dirigirse a la pestaña de dispositivos o devices.

b. Hacer clic en device.

c. Clic en create device y posterior en blank device

d. Ingresar el nombre del dispositivo, Ejm: ESP8266_Principal y dar click en create.

e. Una vez creado el dispositivo dar clic En el dispositivo creado para agregar las
variables.

f. Seleccionar add variable + y pulsar la opción RAW del menú desplegable

 g. Asignar el nombre de las variables a utilizar, en el ejemplo expuesto asignamos 3
nombres a tres variables a controlar: var_temperatura, var_humedad, var_led.

4. Pasos para crear Paneles o Dashboards (Ubidosts)

a. Ingresar a la ventana data y seleccionar del menú desplegable la opción

DASHBOARD.
b. Agregar un nuevo panel y asignar el nombre, ejemplo: Aplicación y dar clic en el
aspa.

c. Para crear el Widget de temperatura, clic en + y seleccionar la opción del

termómetro
d. Asignamos el nombre: termómetro y agregamos o anclamos la variable, haciendo
clic en + add variable.

e. Seleccionamos el dispositivo creado inicialmente (ESP8266_Principal)

f. Asignamos la variable que será mostrada en el widget (var_temperatura)

g. Repetimos pasos del C al F para las variables de humedad y switch led como se
muestra la imagen final.
5. INTERFAZ ARDUINO PARA PROGRAMACION DE MODULO WIFI ESP8266 MCU

a. Instalar Arduino y ejecutar. Se adjunta instalador en archivo zip.

b. Abrir pestaña de archivo + preferencias

c. Pegar la siguiente dirección en el gestor de URL adicionales de tarjetas.

http://arduino.esp8266.com/stable/package_esp8266com_index.json
d. Abrir la pestaña de Herramientas + placa + gestor de tarjetas

e. Escribir en el panel de búsqueda ESP8266 Community + instalar

f. Abrir archivo zip adjunto + librerías y descomprimir los zip, Copiar la librería (ubidots-
esp8266-master), DHT-sensor, Adafruit_Sensor.

g. Ingresar a Documentos + carpeta Arduino + librerías y pegar archivos seleccionados

h. Abrir Aplicación_2 de zip adjunto. Reemplazar código resaltado, ingresar a la ampliación
UBIDOTS (device+device+esp8266_Principal+etiqueta de API) y reemplazar en el
segmento de código resaltado.
i. Reemplazar código resaltado, ingresar a la ampliación UBIDOTS
(device+device+esp8266_Principal+var_led+etiqueta de API) y reemplazar en el
segmento de código resaltado.
j. Reemplazar código resaltado, ingresar a la ampliación UBIDOTS
(device+device+esp8266_Principal+var_temperatura+indentificacion) y reemplazar en el
segmento de código resaltado.
k. Reemplazar código resaltado, ingresar a la ampliación UBIDOTS
(device+device+esp8266_Principal+var_humedad+indentificacion) y reemplazar en el
segmento de código resaltado.
l. Reemplazar código resaltado, ingresar a la ampliación UBIDOTS
(device+device+esp8266_Principal+configuración de usuario +credenciales de la API) y
reemplazar en el segmento de código resaltado.
m. Reemplazar código resaltado, ingresar SSID y PASSRWORD de su red WIFI

n. Seleccionar Herramientas+placa+esp8266+nodeMCU 1.0. para la programación del

módulo (Hardware)
o. Seleccionar Herramientas+placa+esp8266+nodeMCU 1.0. para la configuración del
módulo (Hardware)
6. DIAGRAMA DE CONEXIONES

7. PROGRAMACION DE MODULO ESP8266 MCU

a. Conectar la placa al puerto USB

b. Seleccionar el puerto de programación en el interfaz Arduino.

c. Antes de subir el programa al módulo, presionar sin soltar el pulsador FLASH y a la

vez presionar una vez el botón de RESET (DEL MODULO ESP8266).
 d. Sin soltar el pulsador FLASH, en la interfaz Arduino SUBIR el programa.

8. LECTURAS DE LA APLICACIÓN FINAL
