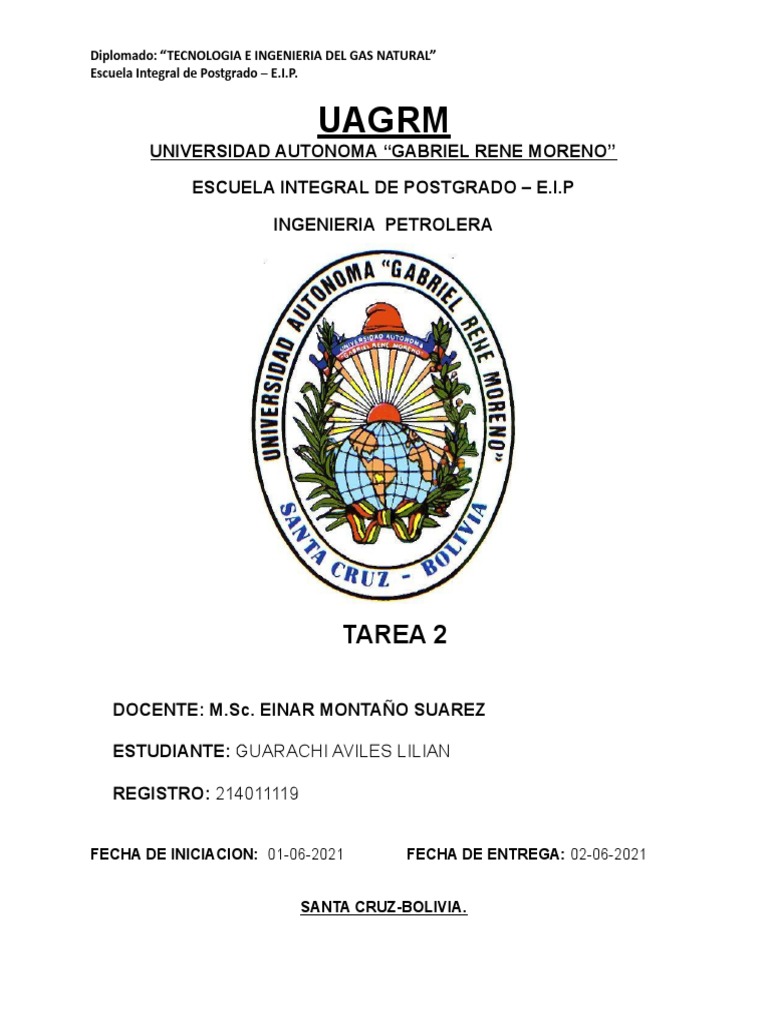

Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”

Escuela Integral de Postgrado – E.I.P.

UAGRM
UNIVERSIDAD AUTONOMA “GABRIEL RENE MORENO”

ESCUELA INTEGRAL DE POSTGRADO – E.I.P

INGENIERIA PETROLERA

TAREA 2

DOCENTE: M.Sc. EINAR MONTAÑO SUAREZ

ESTUDIANTE: GUARACHI AVILES LILIAN

REGISTRO: 214011119

FECHA DE INICIACION: 01-06-2021 FECHA DE ENTREGA: 02-06-2021

SANTA CRUZ-BOLIVIA.
Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

REALIZAR EL DISEÑO DE LA LINEA DE RECOLECCION

TABLA:

COMPOSICION % MOLAR
H2S 0
N2 1.850
CO2 0.941
C1 92.316
C2 4.502
C3 0.349
i-C4 0.002
n-C4 0.010
i-C5 0.005
n-C5 0.007
C6 0.003
C7 0.015

DATOS:

● Qg= 13.5 MMPCD.

● Geg= X
● Z= X
● T= 110 ºF
● P= 900 psia
● Long= 3425 m
● Factor de Fricción= 0.017
Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

⮚ CROMATOGRAFIA DE GAS.

SOLUCION:

● CALCULO DE LA GEg:

𝑃𝑀 𝑔𝑎𝑠 17,79980606 𝑙𝑏/𝑚𝑜𝑙

𝐺𝐸𝑔 = 𝑃𝑀 𝑎𝑖𝑟𝑒
= 28.97 𝑙𝑏/𝑚𝑜𝑙
= 0, 614422025

● CALCULO DE PRESION Y TEMPERATURA PSEUDOCRITICA:

⮚ Ppsc= (Psia)= 709,604 - 58,718 * GEg =

Ppsc = 709,604 - 58,718 * 0,614422025 = 399,918 Psia

⮚ Tpsc= (ºR)= 170,497 + 307,344 * Geg =

Tpsc= 170,497 + 307,344 * 0,614422025 = 293,596 ºR

Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

● CALCULO DE PRESION Y TEMPERATURA PSEUDOREDUCIDA:

⮚ 𝑃𝑝𝑠𝑟 =
𝑃 𝑦𝑎𝑐.
𝑃𝑝𝑠𝑐
=
900+14.6
675,95
= 1. 35

𝑇 𝑦𝑎𝑐. 110+460
⮚ 𝑇𝑝𝑠𝑟 = 𝑇𝑝𝑠𝑐
= 346.44
= 1. 64

● CALCULO DE “Z” (POR TABLA):

⮚ Z= 0.89
Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

● CALCULANDO LA VELOCIDAD DEL GAS:

“Considerando la Maxima Velocidad del gas 30 Ft/sg”

60*𝑍*𝑄𝑔*𝑇
𝑉𝑔 = 2
𝑑 *𝑃

⮚ Si tenemos un Diametro de 2 pulg:

60*0.89*13.5*(570)
𝑉𝑔 = 2 = 112. 3 𝐹𝑡/𝑠𝑔
2 *(914.6)

⮚ Si tenemos un Diametro de 4 pulg:

60*0.89*13.5*(570)
𝑉𝑔 = 2 = 28. 082 𝐹𝑡/𝑠𝑔
4 *(914.6)

⮚ Si tenemos un Diametro de 6 pulg:

60*0.89*13.5*(570)
𝑉𝑔 = 2 = 12. 482 𝐹𝑡/𝑠𝑔
6 *(914.6)
Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

● CALCULANDO LA CAIDA DE PRESION:

“Considerando un rango de 3 - 5”

2
𝐺𝐸𝑔*𝑄𝑔 *𝑍*𝑇*𝐹*𝐿
∆𝑃 = 12. 6 5
𝑃*𝑑

⮚ Si tenemos un Diametro de 2 pulg:

2
0,59*13.5 *0.89*570*0.017*(3425*3.281) 𝑃𝑠𝑖
∆𝑃 = 12. 6 5 = 448. 50 100 𝐹𝑡
914.6.3*2

⮚ Si tenemos un Diametro de 4 pulg:

2
0.59*13.5 *0.89*570*0.017*(3425*3.281) 𝑃𝑠𝑖
∆𝑃 = 12. 6 5 = 14. 01 100 𝐹𝑡
914.6*4

⮚ Si tenemos un Diametro de 6 pulg:

2
0.59*13.5 *0.89*570*0.017*(3425*3.281) 𝑃𝑠𝑖
∆𝑃 = 12. 6 5 = 1. 84 100 𝐹𝑡
914.6*6
Diplomado: “TECNOLOGIA E INGENIERIA DEL GAS NATURAL”
Escuela Integral de Postgrado – E.I.P.

● ANALISIS DE SENSIBILIDAD A CAMBIOS DE DIAMETRO:

TABULACION DE DATOS

𝑉𝑔
𝐷𝑖𝑎𝑚𝑒𝑡𝑟𝑜 (𝑃𝑢𝑙𝑔) ∆𝑃 (𝑃𝑠𝑖/100𝑓𝑡) 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑙𝑎 𝑇𝑢𝑏𝑒𝑟𝑖𝑎
(𝐹𝑡/𝑆𝑒𝑔)


  2 112.3 448.50 0
28.08
  4 2 14.01 0
12.48
  6 2 1.84 0

Objetivo: Facilitar los calculos para poder hallar los diametrps en lo que rige en las
normas para las tuberias
