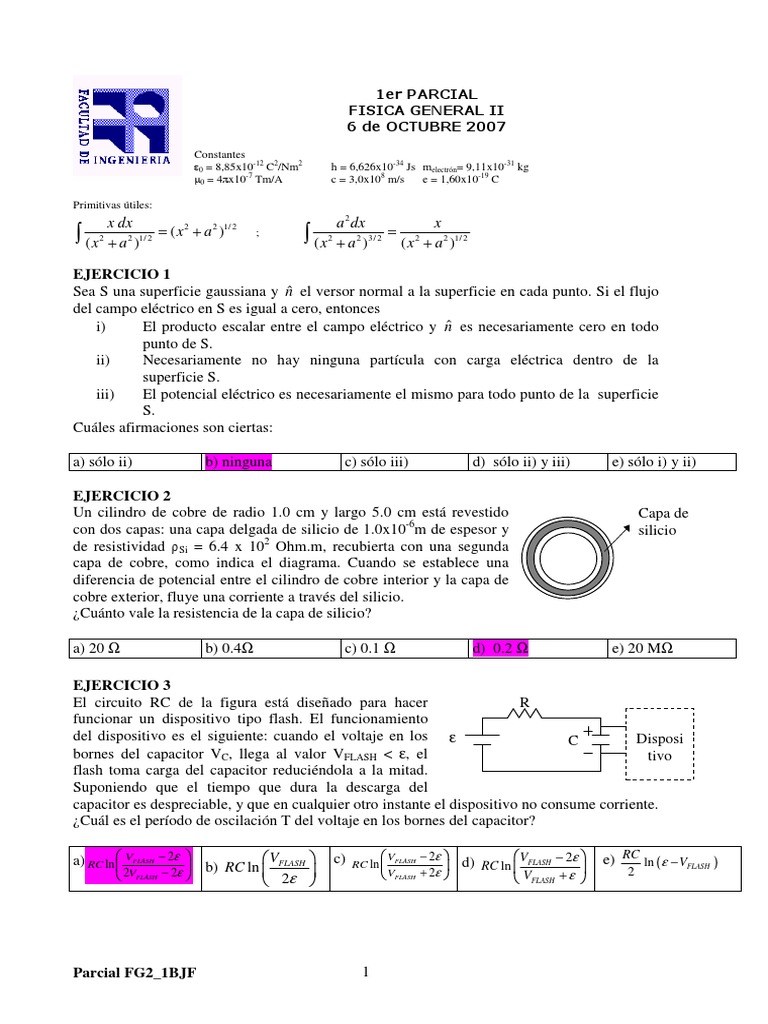

1er PARCIAL

FISICA GENERAL II
Constantes
ε0 = 8,85x10-12 C2/Nm2
µ0 = 4πx10-7 Tm/A
6 de OCTUBRE 2007
h = 6,626x10-34 Js melectrón= 9,11x10-31 kg
c = 3,0x108 m/s e = 1,60x10-19 C

Primitivas útiles:
x dx a 2 dx x
∫ ( x 2 + a 2 )1/ 2 = ( x + a ) ∫ ( x 2 + a 2 )3/ 2 = ( x 2 + a 2 )1/ 2
2 2 1/ 2
;

EJERCICIO 1
Sea S una superficie gaussiana y n̂ el versor normal a la superficie en cada punto. Si el flujo
del campo eléctrico en S es igual a cero, entonces
i) El producto escalar entre el campo eléctrico y n̂ es necesariamente cero en todo
punto de S.
ii) Necesariamente no hay ninguna partícula con carga eléctrica dentro de la
superficie S.
iii) El potencial eléctrico es necesariamente el mismo para todo punto de la superficie
S.
Cuáles afirmaciones son ciertas:

a) sólo ii) b) ninguna c) sólo iii) d) sólo ii) y iii) e) sólo i) y ii)

EJERCICIO 2
Un cilindro de cobre de radio 1.0 cm y largo 5.0 cm está revestido Capa de
con dos capas: una capa delgada de silicio de 1.0x10-6m de espesor y silicio
de resistividad ρSi = 6.4 x 102 Ohm.m, recubierta con una segunda
capa de cobre, como indica el diagrama. Cuando se establece una
diferencia de potencial entre el cilindro de cobre interior y la capa de
cobre exterior, fluye una corriente a través del silicio.
¿Cuánto vale la resistencia de la capa de silicio?

a) 20 Ω b) 0.4Ω c) 0.1 Ω d) 0.2 Ω e) 20 MΩ

EJERCICIO 3
El circuito RC de la figura está diseñado para hacer R
funcionar un dispositivo tipo flash. El funcionamiento
del dispositivo es el siguiente: cuando el voltaje en los ε C Disposi
bornes del capacitor VC, llega al valor VFLASH < ε, el tivo
flash toma carga del capacitor reduciéndola a la mitad.
Suponiendo que el tiempo que dura la descarga del
capacitor es despreciable, y que en cualquier otro instante el dispositivo no consume corriente.
¿Cuál es el período de oscilación T del voltaje en los bornes del capacitor?

a) RC ln  VFLASH − 2ε  b) RC ln  VFLASH  c) V
RC ln  FLASH
− 2ε 
 d) RC ln  VFLASH − 2ε  e) RC ln ( ε − VFLASH )
 2VFLASH − 2ε   2ε   VFLASH + 2ε   VFLASH + ε 
2
 

Parcial FG2_1BJF 1
EJERCICIO 4 L
La figura muestra una línea de largo L cargada uniformemente
con densidad lineal de carga λ. Calcular la componente del
L/4 L/4
campo eléctrico E⊥ en la dirección perpendicular a la barra en el
punto P (ver figura).
P
λ λ  3+ 5  2λ λ λ  3+ 5 
a) b)   c) d) e)  
πε 0 L πε 0 L  10  πε 0 L 2πε 0 L 2πε 0 L  10 

EJERCICIO 5 9.0Ω 8.0 V

Considere el circuito de la figura. Determine el
módulo de la diferencia de potencial entre los b
a
puntos a y b
9.0 V 1.0Ω 2.0 Ω

a) 7.0V b) 2.5 V c) 28V d) 14V e) 16V

EJERCICIO 6
Dos placas aislantes infinitas, con densidades superficiales de carga uniformes +σ y –σ (con
σ>0), se intersectan en ángulo recto. El diagrama que mejor aproxima las líneas de campo
eléctrico alrededor de estas placas es:
a) b) c) d) e)
+σ -σ +σ -σ +σ -σ +σ -σ +σ -σ

EJERCICIO 7
Entre dos cables fijos infinitos, separados por una distancia 2d y que transportan I
corrientes paralelas I, se coloca un tercer cable móvil con masa por unidad de
longitud ξ que transporta una corriente antiparalela a la de los primeros.
Suponiendo que el tercer cable sólo puede moverse en el plano que pasa por los
cables fijos y se mantiene paralelo a ellos, la frecuencia angular de pequeñas
oscilaciones que realiza alrededor de su posición de equilibrio es: 2d
I
µ I
2
µ0 I 2µ0 I 2µ0  I 
2
µ0 I
a) 0   b) c) d) e)
πξ  d  πξ d πξ d πξ  d  ξ d

Parcial FG2_1BJF 2
 A
EJERCICIO 8
Un capacitor de 2 placas cuadradas de lado L=
40 cm y separadas una distancia d=3.0 mm está L/2 L/2
relleno de 3 dieléctricos de cara rectangular y
largo L como muestra la figura. K2 d/2
El mismo se conecta a una diferencia de d K1
K3 d/2
potencial de 220V constante entre los puntos A
y B. La energía que almacena el capacitor
después de ser cargado completamente es:

Datos: K1 = 3.0, K2 = 4.0, K3 = 8.0 B

Nota: desprecie los efectos de borde

a) 8.5x10-3 J b) 7.2 x 10-9 J c) 4.3x10-3 J d) 3.6x10-5 J e) 4.8x10-5 J

EJERCICIO 9
En la figura se muestra un disco 1 de radio R = Disco 2 Disco 1
25,0 cm cargado con una densidad superficial de
carga σ 1 y un disco 2 del mismo radio, con un
hueco circular concéntrico de radio R/2 y
densidad superficial de carga σ 2 . Ambos discos
están ubicados en planos paralelos y sus centros P
están separados una distancia x = 1,0 m. Sea P
el punto medio entre los centros.
La relación σ2/σ1 para que el voltaje en el punto
P sea cero (igual que en el infinito) es: x

a) -1.3 b) 1.3 c) 2.7 d) -2.7 e) 2.0

EJERCICIO 10
Un cable infinito de radio R = 6.0 cm y centro O P
contiene una cavidad cilíndrica de radio R/2 (a
lo largo de todo el cable) centrada en un punto R/2
Q a una distancia R/2 de O (ver figura). Por el R
cable circula una corriente de 4.0A distribuida O
uniformemente, saliente al plano de la figura. R/2
El punto P está a una distancia R/2 de O
diametralmente opuesta a Q. Q
r
El modulo del campo magnético B en P es:

a) 1.5x10-6 T b) 8.8x10-6 T c) 4.4 x10-2 T d) 2.2x10-6 T e) 4.4x10-6 T

Parcial FG2_1BJF 3
