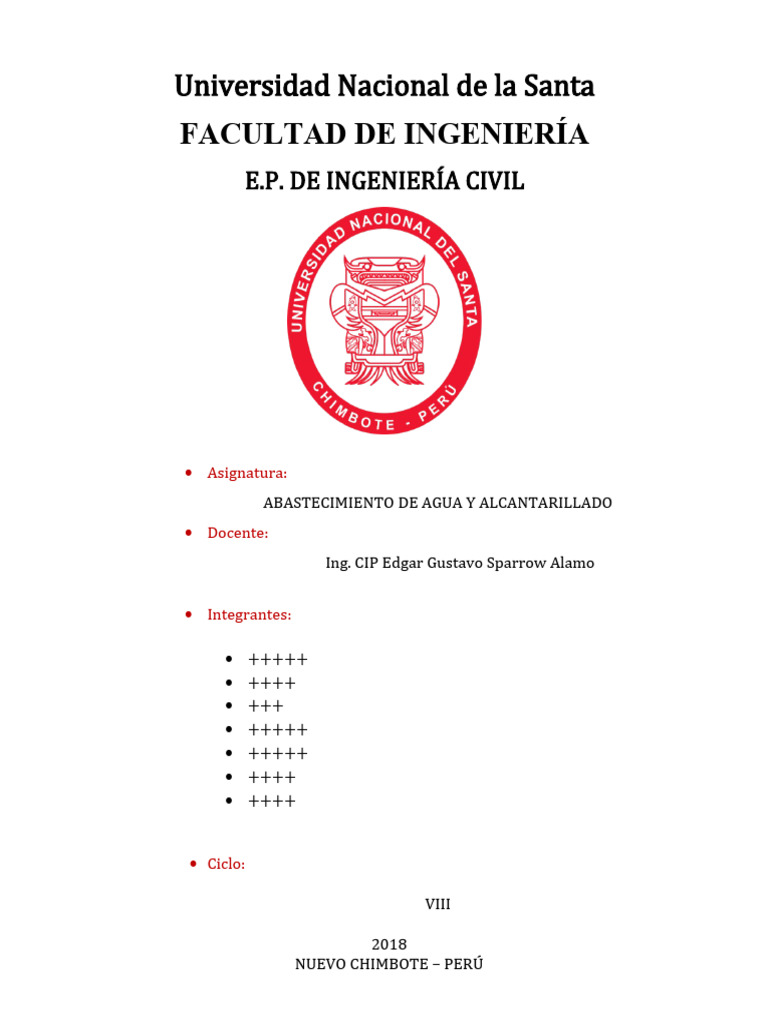

Universidad Nacional de la Santa

FACULTAD DE INGENIERÍA
E.P. DE INGENIERÍA CIVIL

 Asignatura:
ABASTECIMIENTO DE AGUA Y ALCANTARILLADO
 Docente:
Ing. CIP Edgar Gustavo Sparrow Alamo

 Integrantes:

 +++++
 ++++
 +++
 +++++
 +++++
 ++++
 ++++

 Ciclo:

VIII

2018
NUEVO CHIMBOTE – PERÚ
 INTRODUCCIÓN

Con el paso del tiempo y debido al crecimiento poblacional ha sido necesario realizar obras
cada día de mayor tamaño con la finalidad de abastecer de este líquido indispensable a las
poblaciones que día a día lo solicitan en mayor cantidad y de mejor calidad, para sus
necesidades. Pero, el abastecer de agua a los conglomerados humanos, tiene como
consecuencia el retiro de la mayor parte de ella, una vez que ha sido utilizada y por ende
contaminada. Para ello es necesario que el ingeniero civil, tome en consideración una serie
de elementos, que le permitan mediante estudios y trabajos especializados satisfacer de
manera efectiva y sustentable la necesidad que se tiene del servicio del agua,
proporcionándolo en forma ininterrumpida, en cantidad y con la calidad apropiada.

Punto importante a considerar es la lejanía de las fuentes de abastecimiento, motivado

principalmente por la localización del agua en nuestro planeta, que generalmente ya se
encuentra apartada de los centros urbanos.
DATOS BÁSICOS PARA REALIZAR UN DISEÑO DE AGUA Y
ALCANTARILLADO
Tomando en consideración la información recopilada, el ingeniero civil deberá concebir una
síntesis que muestre el diagnóstico del estado que guarda la población a la que se le pretende
hacer el proyecto de agua potable y alcantarillado sanitario.
Se deben identificar las zonas habitacionales por su clase socioeconómica diferenciándolas en
popular, media y residencial y de la misma manera las zonas industriales, comerciales y de
servicios públicos, presentando esta información en un plano general de la localidad.
3.1. Población de proyecto:
La “población de proyecto”, también conocida como “población futura” se definirá
basándose en el crecimiento histórico de la localidad y los años a los que se proyectará irán
de acuerdo con el tipo de población.

3.2. Vida útil.

La “vida útil” de las obras depende de los siguientes factores: Calidad de los materiales
utilizados y de la construcción. Calidad de los equipos. Diseño del sistema. Calidad del
agua. Operación y mantenimiento.
3.3. Proyectos de agua potable
 Dotación: Es el parámetro por medio del cual se pueden calcular los gastos que
servirán para el diseño de las distintas partes de un sistema de agua potable.
 Gastos de diseño: se calcularán tomando en cuenta la dotación y los coeficientes
correspondientes.

3.4. Proyectos de alcantarillado sanitario

 Aportación de aguas residuales.

Gasto de diseño: Es aquel dado para calcular los demás gastos de diseño.
 NORMA OS.70: REDES DE AGUAS RESIDUALES
Esta norma tiene como objetivo fijar las condiciones exigibles en la elaboración del proyecto
hidráulico de las redes de aguas residuales funcionando en lámina libre, contiene los
requisitos mínimos a los cuales deben sujetarse los proyectos y obras de infraestructura
sanitaria para localidades mayores de 2000 habitantes.
1 DISPOSICIONES ESPECÍFICAS PARA DISEÑOS
 LEVANTAMIENTO TOPOGRAFICO
La información topográfica para la elaboración de proyectos incluirá:
 Plano de Lotización del área de estudio con curvas de nivel cada 1m.
 Perfil Longitudinal a nivel del eje del trazo de las tuberías principales o ramales
colectores en todas las calles del área de estudio.
 Secciones Transversales de todas las calles. Ramales colectores mínimo 3 para cada
100 metros en terrenos planos y mínimo 6 por cuadra.
 Perfil Longitudinal de los tramos que se encuentren fuera del área de estudio.
 Se ubicará en cada habilitación un BM auxiliar como mínimo y dependiendo del
tamaño de la habilitación.
 SUELOS
Se considerará los siguientes aspectos:
 Determinación de la agresividad del suelo con indicadores de PH, sulfatos, cloruros y
sales solubles totales.
 Otros estudios necesarios en función de la naturaleza del terreno, a criterio del
proyectista.
 POBLACION
Se deberá determinar la población y la densidad poblacional para el periodo de diseño
adoptado.
La determinación de la población final para el periodo de diseño adoptado se realizará a
partir de proyecciones, utilizando las tasas de crecimiento por distrito o provincias.
 CAUDAL DE CONTRIBUCION AL ALCANTARILLADO
Este debe ser calculado con un coeficiente de retorno (C) del 80% del caudal de agua
potable consumida.
 CAUDAL DE DISEÑO
Se determinarán para el inicio y fin del periodo de diseño.

 DIMENSIONAMIENTO HIDRAULICO
 En todos los tramos de la red deben calcularse los caudales inicial y final (Qi y Qf). El
valor mínimo del caudal a considerar será de 1.5 l/s.
 La máxima pendiente admisible es la que corresponde a una velocidad final Vf= 5
m/s.
 La altura de la lámina de agua debe ser siempre calculada admitiendo un régimen de
flujo uniforme y permanente, siendo el valor máximo para el caudal final (Qf), igual o
inferior a 75% del diámetro del colector.
 UBICACIÓN Y RECUBRIMIENTO DE TUBERIAS
 En calles o avenidas de 20 m de ancho o menos se proyectara una sola tubería
principal de preferencia en el eje vehicular y en más de 20 m se proyectara una tubería
principal para cada lado de la calzada.
 La distancia entre la línea de propiedad y el plano vertical tangente más cercano de la
tubería principal debe ser como mínimo 1.5 m.
 La mínima distancia libre horizontal medida entre ramales distribuidores y ramales
colectores será de 0.20 m.
 El ramal colector de aguas residuales debe ubicarse en las veredas y en paralelo frente
al lote.
 El recubrimiento sobre las tuberías no debe ser menor de 1.0 m en las vías vehiculares
y de 0.30 m en las vías peatonales o en zonas rocosas.
 En los puntos de cruce de tuberías principales de alcantarillado con tuberías
principales de agua de consumo, el diseño debe contemplar el cruce de estas por
encima de las tuberías de alcantarillado con una distancia mínima de 0.25 m medida
entre los planos horizontales tangentes más cercanos.
 Las tuberías principales y ramales colectores se proyectaran en tramos rectos entre
cajas de inspección o entre buzones.
 CAMARAS DE INSPECCION
Las cámaras de inspección podrán ser cajas de inspección, buzonetas o buzones de
inspección.
 Las cajas de inspección se ubican en el trazo de los ramales colectores, se construirá
en los siguientes casos:
-Al inicio de los tramos de arranque del ramal colector de aguas residuales.
-En el cambio de dirección del ramal colector de aguas residuales.
-En un cambio de pendiente de los ramales colectores.
-En lugares donde se requieran por razones de inspección y limpieza.
 Las buzonetas se utilizan en las tuberías principales en vías peatonales cuando la
profundidad sea menor a 1.00 m sobre la clave del tubo.
 Los buzones de inspección de utilizaran cuando la profundidad sea mayor de 1.00 m
sobre la clave de la tubería.
 Para tuberías principales de diámetro menor de 400 mm, si el diámetro inmediato
aguas abajo, por mayor pendiente puede conducir un mismo caudal en menor
diámetro.

CRITERIOS DE DISEÑO: SEGUN OS.070.

 Componentes Del Sistema condominal de alcantarillado:
Tubería principal de alcantarillado
Tubería que recibe las aguas residuales provenientes de los ramales condominales. Su
dimensionamiento se efectuara sobre la base de cálculos hidráulicos. El valor Del diámetro
nominal será Como mínimo 160mm.
Ramal condominal de alcantarillado
Tubería que recolecta aguas residuales de un condominio y descarga en la tubería principal
de alcantarillado en un punto. Su dimensionamiento se efectuará sobre la base de cálculos
hidráulicos. El valor Del diámetro nominal será Como mínimo 110mm.

Cálculo Hidráulico:

Las fórmulas a utilizarse en la determinación Del diámetro efectivo Del Sistema de

alcantarillado
Deberán garantizar un régimen de escurrimiento permanente y uniforme, la expresión
recomendada es la expresión de Nanning.

Pendientes de la tubería de alcantarillado

Las pendientes de la tubería principal y del ramal condominal deberán cumplir la condición
de auto limpieza aplicando el criterio de tensión tractiva.
Ubicación y recubrimiento de tuberías de alcantarillado

Tubería principal de alcantarillado

La tubería principal de alcantarillado se ubicará entre el medio de la calle y el costado de la

calzada; a partir de un punto, ubicado como mínimo a 1.30m del límite de propiedad y hacia
el centro de la calzada.
El recubrimiento mínimo medido a partir de la clave del tubo será de 1.00m para zonas con
acceso vehicular y a 0.30m para zonas con acceso vehicular y/o en zona rocosa.
Ramal condominal de alcantarillado

El ramal condominal de alcantarillado se ubicará en la vereda y paralelo al frente del lote. El

eje del ramal se ubicará de preferencia sobre el eje de vereda, o en su defecto, a una distancia
de 0.50m a partir del límite de propiedad.
El recubrimiento mínimo medido a partir de la clave del tubo será de 0.20m cuando el tipo de
suelo sea rocoso.
Si existe desnivel en el trazo del ramal condominal de alcantarillado. Se implementará la
solución adecuada con la finalidad de salvar este, pudiéndose utilizar curvas para este fin, en
todos los casos la solución a aplicar contará con la protección conveniente. El proyectista
planteara y sustentara técnicamente la solución empleada.
Los ramales condominales se proyectarán en la medida de lo posible en tramos rectos entre
cajas condominales.
En todos los casos, el proyectista tiene libertad para ubicar la tubería principal, ramales y los
elementos que forman parte de la conexión domiciliaria de agua potable y alcantarillado, de
forma conveniente, respetando los rangos establecidos y adecuándose a las condiciones del
terreno; el mismo criterio se aplica a las protecciones que considere implementar.
Los casos en que la ubicación de tuberías no respete los rangos y valores mínimos
establecidos, deberán ser debidamente sustentados.

ALCANTARILLADO
RED GENERAL DE DESAGUES

Los planos de la Red General de Desagües deben elaborarse en una escala adecuada de
acuerdo a las normas del concesionario (Seda Chimbote, Sedapal, etc.) indicándose la
ubicación del proyecto en plano aparte o dentro del Plano de Red General, los datos a
consignarse en este plano son:

- Manzaneo con lotización

- Curvas de nivel metro a metro
- Norte Magnético
- Coordenadas Geográficas
- Trazo de buzones indicando longitud, pendiente y diámetro en cada tramo
- Nombre de Calles
- Cotas de tapa y fondo y altura de buzones
- Secciones de vías, indicándose la ubicación de las tuberías

PROYECTO
MEMORIA DE CALCULOS:
Datos: Fórmulas:

Qmh = 25 Lt/seg 8 1
0.312 D 3 S 2
Qmh (80%)= 20 Lt/seg Q= Q = m3/s
n
Long. Tot. = 409 m S = m/Km
Lt/ Q
V=
qu = 0.0488998 seg/m A A = m2

PVC (n = ) 0.01

Cálculo de Pendientes:

hbz i
S °/˳˳
TRAMO Long (m) (m) H (m) CT1 CF1 CT2 CF2 hbz j (m) Condición

1 2 60 1.2 19.1667 1.150 50 48.800 49 47.650 1.350 OK

2 3 62 1.2 16.1290 1.000 49 47.800 48 46.800 1.200 OK

1 4 55 1.2 18.1818 1.000 50 48.800 49 47.800 1.200 OK

1.35
2 5 55 0 15.4546 0.850 49 47.650 48 46.800 1.200 OK

3 6 55 1.2 18.1818 1.000 48 46.800 47 45.800 1.200 OK

4 5 60 1.2 16.6667 1.000 49 47.800 48 46.800 1.200 OK

5 6 62 1.2 16.1290 1.000 48 46.800 47 45.800 1.200 OK

Diseño Hidráulico

Parte 1 de tabla

BUZÓN Caudal (Lt/seg)

Long. Caudal Qt Tubo
φ Agua Total H
Tram S °/˳˳ Lleno Qo/Qt H/D
DE (pulg) Aguas s Qo(Lt/seg (Lt/seg) Tirant
o (m)
L AL Arriba Tramo Abajo ) e (m)

0.047 0.148
1 2 60 8 19.16667 0 2.93 2.93 2.93 61.64 6 5 0.030

16.12903 0.053 0.157

2 3 62 8 2 0 3.03 3.03 3.03 56.55 6 3 0.032

18.18181 0.044 0.144

1 4 55 8 8 0 2.69 2.69 2.69 60.04 8 1 0.029

0.101 0.215
2 5 55 8 15.45455 2.93 2.69 5.62 5.62 55.35 6 5 0.044

18.18181 0.095 0.208

3 6 55 8 8 3.03 2.69 5.72 5.72 60.04 3 3 0.042
 16.66666 0.097 0.210
4 5 60 8 7 2.69 2.93 5.62 5.62 57.48 8 8 0.043

16.12903 0.252 0.342

5 6 62 8 2 11.25 3.03 14.28 14.28 56.55 5 6 0.070

6 ==>

Parte 2 de tabla

Vt Cota Tapa (m) Cota Fondo(m) AH Piezométrica (m)

Vo
Tubo
Velocida
Vo / Vt Lleno
d real
(m/seg Aguas Aguas Aguas Aguas Aguas Aguas
(m/seg)
) Arriba Abajo Arriba Abajo Arriba Abajo

0.5135 1.90 0.976 50 49 48.800 47.650 1.200 1.350

0.5320 1.74 0.928 49 48 47.800 46.800 1.200 1.200

0.5042 1.85 0.933 50 49 48.800 47.800 1.200 1.200

0.6428 1.71 1.097 49 48 47.650 46.800 1.350 1.200

0.6300 1.85 1.166 48 47 46.800 45.800 1.200 1.200

0.6346 1.77 1.125 49 48 47.800 46.800 1.200 1.200

0.8335 1.74 1.454 48 47 46.800 45.800 1.200 1.200

> 0.70
PERFILES LONGITUDINALES DE DESAGUE

Es la representación del corte longitudinal de tuberías trazadas en planta calle a calle.

Los datos que se consignan en estos planos son:

- Trazo de rasantes
- Trazo de tuberías de desagüe
- Trazo de buzones
- Indicación de pendientes
- Y diámetros de tuberías
- Distancias parciales
- Distancias acumuladas
- Numero de buzones
- Cota de tapa y cota de fondo
- De C/buzón e indicación de alturas
- Nombre de cada intersección de Calles
- Nombre de la calle al que corresponde el perfil
PERFILES LONGITUDINALES:

1) DE LA CALLE 1

2) DE LA CALLE 2

3) DE LA CALLE A
4) DE LA CALLE B

5) DE LA CALLE C
