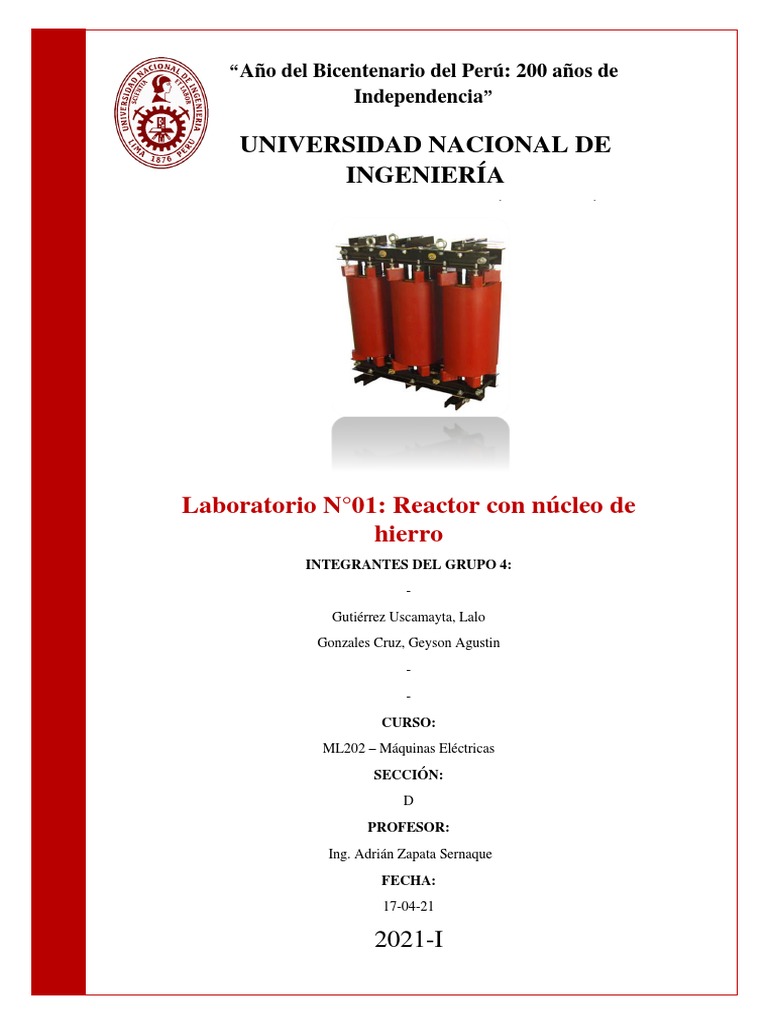

“Año del Bicentenario del Perú: 200 años de

Independencia”

UNIVERSIDAD NACIONAL DE
INGENIERÍA
FACULTAD DE INGENIERÍA MECÁNICA

Laboratorio N°01: Reactor con núcleo de

hierro
INTEGRANTES DEL GRUPO 4:
-
Gutiérrez Uscamayta, Lalo
Gonzales Cruz, Geyson Agustin
-
-
CURSO:
ML202 – Máquinas Eléctricas
SECCIÓN:
D
PROFESOR:
Ing. Adrián Zapata Sernaque
FECHA:
17-04-21

2021-I
 ÍNDICE

1 Introducción .................................................. 1
2 Objetivos ....................................................... 2
3 Fundamento teórico ....................................... 3
3.1 Magnetismo................................................................................................................... 3
3.2 Ferromagnetismo ........................................................................................................... 3
3.3 Materiales ferromagnéticos ............................................................................................. 4
3.4 Flujo magnético ............................................................................................................. 5
3.5 Densidad de flujo magnético........................................................................................... 6
3.6 Intensidad de campo magnético ...................................................................................... 6
3.7 Reactor de núcleo de hierro ............................................................................................ 7
3.8 Lazo de histéresis........................................................................................................... 8

4 Instrumentos / Equipos a utilizar ................... 9

4.1 Instrumentos .................................................................................................................. 9
4.2 Materiales y equipo ........................................................................................................ 9

5 Hoja de datos............................................... 11
5.1 (Circuito 1):................................................................................................................. 11

6 Procedimiento ............................................. 13
6.1 Obtención de la característica B-H: ............................................................................... 13
6.2 Observación del lazo de histéresis y de la forma de onda de la corriente de excitación del
reactor:................................................................................................................................... 14
6.2.1 Lazo de histéresis ...................................................¡Error! Marcador no definido.
6.2.2 Corrientes del reactor ..............................................¡Error! Marcador no definido.
6.3 Separación de las pérdidas: .............................................¡Error! Marcador no definido.

7 Cuestionario ................................................ 17
8 Recomendaciones ........................................ 18
9 Conclusiones ................................................ 19
10 Bibliografía ............................................... 20
1 INTRODUCCIÓN

En el transcurso de nuestra vida profesional de alguna u otra manera tendremos que trabajar
con transformadores eléctricos, es por ello por lo que tendremos que tener sólidos
conocimientos de cómo funcionan los principios básicos de estas máquinas eléctricas, así
también de cómo son sus comportamientos de magnetización en sus núcleos ferromagnéticos,
y que implican estas gráficas. Este informe es acerca de la experiencia realizada con el reactor
de núcleo de hierro, en esta experiencia observaremos las propiedades físicas de esta máquina
eléctrica como son el lazo de histéresis, la curva B-H (densidad de campo magnético –
intensidad de campo magnético), la curva -H (permeabilidad magnética– intensidad de
campo magnético), entre otras.

Informe N°01 – Reactor con núcleo de hierro 1

2 OBJETIVOS

 Determinar las características de magnetización de determinado material

ferromagnético.
 Observar el lazo de histéresis dinámico y la forma de onda de la corriente de
excitación.
 Comprender el método de separación de pérdidas en el núcleo de hierro.

Informe N°01 – Reactor con núcleo de hierro 2

3 FUNDAMENTO TEÓRICO

3.1 MAGNETISMO
El magnetismo es un fenómeno físico por el que los
materiales ejercen fuerzas de atracción o repulsión
sobre otros materiales. En la naturaleza existe un
mineral llamado magnetita o piedra imán que tiene la
propiedad de atraer el hierro, el cobalto, el níquel y
ciertas aleaciones de estos metales, que son materiales
magnéticos.

3.2 FERROMAGNETISMO
El ferromagnetismo es un fenómeno físico en el que se produce ordenamiento magnético de
todos los momentos magnéticos de una muestra, en la misma dirección y sentido. Un material
ferromagnético es aquel que puede presentar ferromagnetismo. La interacción ferromagnética
es la interacción magnética que hace que los momentos magnéticos tiendan a disponerse en la
misma dirección y sentido. Ha de extenderse por todo un sólido para alcanzar el
ferromagnetismo. Generalmente, los ferromagnetos están divididos en dominios magnéticos
separados por superficies conocidas como paredes de Bloch. En cada uno de estos dominios,
todos los momentos magnéticos están alineados. En las fronteras entre dominios hay cierta
energía potencial, pero la formación de dominios está compensada por la ganancia en
entropía. Al someter un material ferromagnético a un campo magnético intenso, los dominios
tienden a alinearse con éste, de forma que aquellos dominios en los que los dipolos están
orientados con el mismo sentido y dirección que el campo magnético inductor aumentan su
tamaño. Este aumento de tamaño se explica por las características de las paredes de Bloch,
que avanzan en dirección a los dominios cuya dirección de los dipolos no coincide; dando
lugar a un mono dominio. Al eliminar el campo, el dominio permanece durante cierto tiempo.

Informe N°01 – Reactor con núcleo de hierro 3

3.3 MATERIALES FERROMAGNÉTICOS
Las propiedades magnéticas macroscópicas de un material lineal, homogéneo e isótropo se
definen en función del valor de la susceptibilidad magnética Xm, que es un coeficiente
adimensional que expresa la proporcionalidad entre la magnetización o imanación M y la
intensidad del campo magnético H de acuerdo con la ecuación:
M  X mH [A/m]

Como quiera además que la inducción magnética B está relacionada con los campos H y M
por:
B  u0 ( H  M ) [Teslas]

Teniendo en cuenta la primera ecuación:

B  u0 ( H  X m H )  u0 (1  X m ) H  u0ur H  uH

Donde 𝜇 representa la permeabilidad magnética del medio (𝜇 = 𝜇0 𝜇𝑟) y 𝜇𝑟 la permeabilidad

relativa, que a su vez es igual a 1 + Xm; 𝜇0 es la permeabilidad del vació y que en unidades del
SI es igual a 4𝜋𝑥10−7 𝐻⁄𝑚. Para el caso de materiales ferromagnéticos 𝜇𝑟 ≫ 1 y Xm tiene un
valor muy elevado.
La siguiente figura representa algunas formas de curvas de magnetización (o
imanación) para diversos materiales empleados en la construcción de máquinas
eléctricas.

Informe N°01 – Reactor con núcleo de hierro 4

Se observa que la chapa metálica posee mejores cualidades magnéticas que el hierro fundido
o que el acero fundido, ya que para la misma excitación magnética H se consiguen
inducciones más elevadas, lo que supone un volumen menor de material. La permeabilidad
magnética () del material puede evaluarse a partir de la curva puesto que está definida por:

B
u
H

Se estila presentar la curva anterior acompañada de la curva de permeabilidad, como se

muestra en la imagen inferior. Ambos en función de la intensidad de campo magnético
aplicado al material ferromagnético.

3.4 FLUJO MAGNÉTICO

El flujo magnético Φ es una medida de la cantidad de magnetismo, y se calcula a partir del

campo magnético, la superficie sobre la cual actúa y el ángulo de incidencia formado entre las
líneas de campo magnético y los diferentes elementos de dicha superficie. La unidad de
medida es el weber y se designa por Wb.

Informe N°01 – Reactor con núcleo de hierro 5

3.5 DENSIDAD DE FLUJO MAGNÉTICO

La densidad de flujo magnético, visualmente notada como , es el flujo magnético por

unidad de área de una sección normal a la dirección del flujo, y es igual a la intensidad del
campo magnético. La unidad de la densidad en el Sistema Internacional de Unidades es el
Tesla. Matemáticamente se describe de la siguiente manera:


Am
Donde:
Am : Área magnética de sección transversal, también denotada con S.
 : Flujo magnético

En las maquinas eléctricas, tenemos la relación de la densidad de flujo con el voltaje aplicado
para generar dicha densidad. Esta es:
V  4.44 NfAm Bmax
Donde:
𝐴𝑚: Área magnética de sección transversal.
𝐵𝑚𝑎𝑥: Densidad de flujo máximo que atraviesa por la sección transversal de la máquina.
N: Número de espiras de la máquina eléctrica.
V: Voltaje aplicado a la máquina.
f: Frecuencia de trabajo del reactor con núcleo de hierro

3.6 INTENSIDAD DE CAMPO MAGNÉTICO

El campo H se ha considerado tradicionalmente el campo principal o intensidad de campo
magnético, ya que se puede relacionar con unas cargas, masas o polos magnéticos por medio
de una ley similar a la de Coulomb para la electricidad. Maxwell, por ejemplo, utilizó este
enfoque, aunque aclarando que esas cargas eran ficticias. Con ello, no solo se parte de leyes
similares en los campos eléctricos y magnéticos (incluyendo la posibilidad de definir un
potencial escalar magnético), sino que, en medios materiales, con la equiparación matemática
de H con E (campo eléctrico).

Informe N°01 – Reactor con núcleo de hierro 6

La unidad de H en el SI es el amperio por metro (A-v/m) (a veces llamado ampervuelta por
metro).
En las máquinas eléctricas tenemos la siguiente relación matemática:
Hlm  Ni
Donde:
lm : Longitud media del reactor con núcleo de hierro.

i : Corriente que circula por la bobina

3.7 REACTOR DE NÚCLEO DE HIERRO

Un reactor es un dispositivo que genera inductancia para obtener reactancias inductivas. Su
construcción consiste en una bobina arrollada sobre un núcleo de material ferromagnético,
este núcleo hace que la bobina al ser recorrido por una intensidad de corriente alterna (i)
obtenga altas inductancias con dimensiones reducidas tal como se muestra en la siguiente
figura:

Donde:

X L : Reactancia inductiva
L : Inductancia
 : Frecuencia Angular

A mayor L corresponde mayor XL, y a menor L corresponde menor XL. El objetivo es

conseguir valores requeridos de XL con dimensiones pequeñas y allí el núcleo ferromagnético
ayuda bastante. Pero, el núcleo ferromagnético introduce fenómenos adicionales tales como
las pérdidas por histéresis y corrientes parásitas (Foucault) y la variación de la inductancia en
función del flujo magnético, por lo que en corriente alterna sinusoidal trae consigo numerosas
armónicas, la cual exige mayor análisis principalmente en los transformadores, más aún
cuando trabajan en vacío.

Informe N°01 – Reactor con núcleo de hierro 7

3.8 LAZO DE HISTÉRESIS
Cuando un material ferromagnético, sobre el cual ha estado actuando un campo magnético,
cesa la aplicación de éste, el material no anula completamente su magnetismo, sino que
permanece un cierto magnetismo residual (imanación remanente BR). Para desimantarlo será
precisa la aplicación de un campo contrario a la inicial. Este fenómeno se llama HISTERESIS
magnética, que quiere decir, inercia o retardo.
El área que encierra esta curva representa la energía perdida en el hierro del núcleo. Es por
ello que conviene que la gráfica sea los más delgada posible (lo ideal es que sea lineal), esto
es una característica de los materiales blandos.

Informe N°01 – Reactor con núcleo de hierro 8

4 INSTRUMENTOS / EQUIPOS A UTILIZAR

4.1 INSTRUMENTOS
Multímetro (con microamperimetro).

Vatímetro de 1200W

Osciloscopio: condos sondas pasivas

4.2 MATERIALES Y EQUIPO

Interruptor termomagnético bipolar 2x20A, 10kA

Informe N°01 – Reactor con núcleo de hierro 9

Autotransformador variable

Transformador monofásico 220/127V, 1kVA

Resistores y condensadores

Reostato de 4.5 

Informe N°01 – Reactor con núcleo de hierro 10

5 HOJA DE DATOS

5.1 (CIRCUITO 1):

Informe N°01 – Reactor con núcleo de hierro 11

Informe N°01 – Reactor con núcleo de hierro 12
6 PROCEDIMIENTO

6.1 OBTENCIÓN DE LA CARACTERÍSTICA B-H:

 Construir el esquema siguiente:

220 V Reactor
60 HZ (0-1.3)Vn

Fig. 1.1

 Regular la tensión de salida del autotransformador al valor cero.

 Comprobar la corrección de las conexiones del circuito.

 Cerrar el interruptor que energiza al circuito.

 Variar la tensión de salida del autotransformador entre 0 y 1.3 de la tensión nominal

del reactor, con la finalidad de seleccionar las escalas de los instrumentos a este
intervalo de trabajo.

 Reducir la tensión de salida del autotransformador a cero.

 Elevar discreta y progresivamente la tensión de salida del autotransformador,

registrando cada vez los valores de tensión y corriente. Hacer mediciones hasta el
130% de la tensión nominal.

 Tomar los datos de placa y de diseño del reactor que crea conveniente.

Informe N°01 – Reactor con núcleo de hierro 13

6.2 OBSERVACIÓN DEL LAZO DE HISTÉRESIS Y DE LA FORMA DE
ONDA DE LA CORRIENTE DE EXCITACIÓN DEL REACTOR:
Armamos la figura que se muestra:

Variamos la tensión de salida del transformador a 22,55,110,143% de la tensión nominal y

observamos como varía la forma de la figura sobre la pantalla del Osciloscopio.

CORRIENTE DEL REACTOR

Del circuito anterior, observamos la señal aplicada a la sonda 2 variando la tensión

desde 0 hasta 130 % de la tensión nominal del reactor, tomando 10 puntos.
Tomamos las lecturas de los instrumentos conectados.

SEPARACIÓN DE PÉRDIDAS

Esta parte de la experiencia será solo teórica, porque no se dispone de alternador sincrónico,
En el circuito mostrado en la figura 5.3, utilizando como fuente de alimentación un alternador
sincrónico de tensión y frecuencia fácilmente controlable.

Informe N°01 – Reactor con núcleo de hierro 14

Suministrar la tensión y tomar las lecturas indicadas por los instrumentos para cuatro
situaciones regulando la tensión y la frecuencia de alimentación de tal manera que para las
condiciones 1, 2, 3 y 4 se verifique:

Las cuales, al resolverse como ecuaciones simultáneas, proporcionan los siguientes

resultados (donde a = f2/f1)

Informe N°01 – Reactor con núcleo de hierro 15

 SIMULACIONES

. PRIMER CIRCUITO

. SEGUNDO CIRCUITO

Informe N°01 – Reactor con núcleo de hierro 16

7 CUESTIONARIO
1. Incluir en el informe los datos tomados en las experiencias realizadas.

2. Trazar las curvas características β vs H y µ vs H; y asimismo graficar W vs V,

explicar sus tendencias y el significado que tiene cada una de ellas.

3. Graficar la pérdida especificas en el fierro en (W /kg) a 60Hz, como una función de la

inducción máxima expresada en Tesla. Explicar la tendencia.

4. ¿Qué es el circuito equivalente de una maquina eléctrica?

5. Elaborar el circuito equivalente del reactor para su tensión nominal.

6. Explicar el principio de funcionamiento del circuito para la observación del lazo de

histéresis.

7. ¿Qué función desempeña el condensador de 20 µF y la resistencia de 60kΩ?

8. Graficar con la frecuencia como abscisa los puntos P/f en donde P es la pérdida total
en vacío, a partir de este gráfico determinar las pérdidas totales por corrientes
parasitas y por histéresis en el hierro del núcleo para a tensión nominal y 60Hz.

Informe N°01 – Reactor con núcleo de hierro 17

8 RECOMENDACIONES
 asdasdasd

Informe N°01 – Reactor con núcleo de hierro 18

9 CONCLUSIONES
 asdasdasdasdas

Informe N°01 – Reactor con núcleo de hierro 19

10 BIBLIOGRAFÍA

 Guía de Laboratorio de Máquinas Eléctricas (ML202) - Ing. Edgard Guadalupe Goñas

 Máquinas Eléctricas - Jesús Fraile Mora - 6ta Ed
 Máquinas Eléctricas y Transformadores - Bhag S. Guru, Husejin R. Hiziroglu - 3ra Ed
 Máquinas Eléctricas - Stephen Chapman - 5ta Edición
 Conversión de Energía Electromecánica - Vembu Gourishankar

Informe N°01 – Reactor con núcleo de hierro 20
