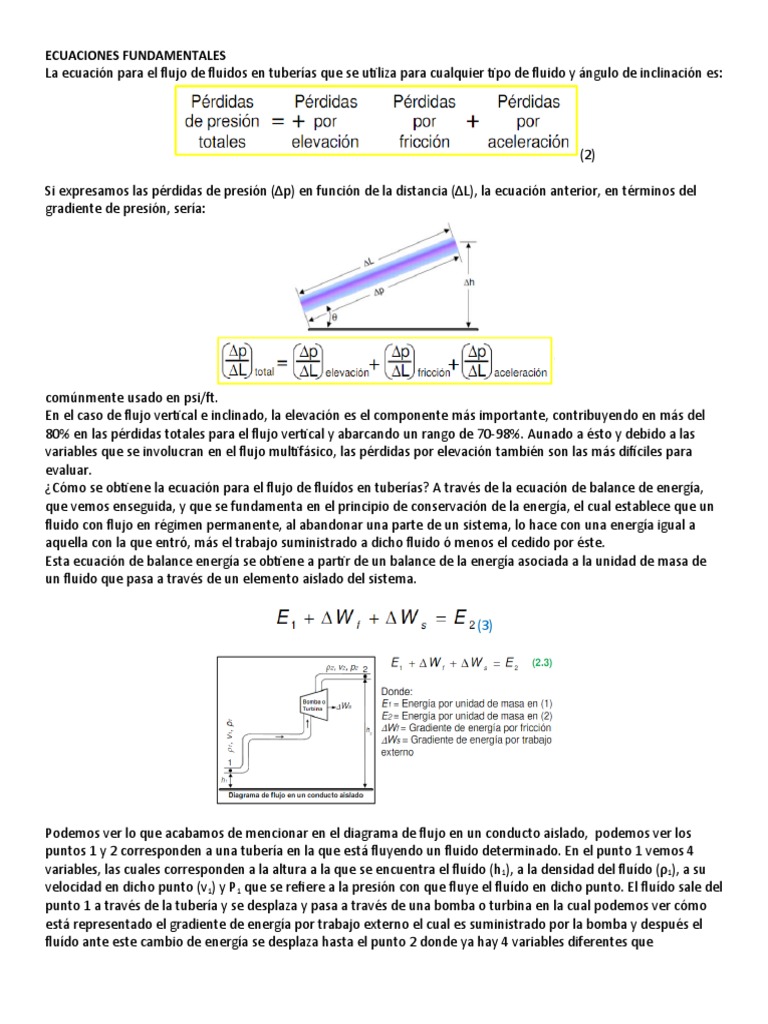

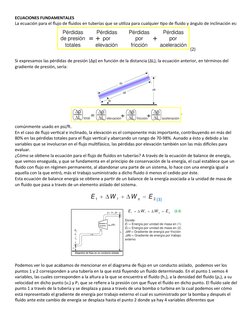

ECUACIONES FUNDAMENTALES

La ecuación para el flujo de fluidos en tuberías que se utiliza para cualquier tipo de fluido y ángulo de inclinación es:

(2)

Si expresamos las pérdidas de presión (Δp) en función de la distancia (ΔL), la ecuación anterior, en términos del
gradiente de presión, sería:

comúnmente usado en psi/ft.

En el caso de flujo vertical e inclinado, la elevación es el componente más importante, contribuyendo en más del
80% en las pérdidas totales para el flujo vertical y abarcando un rango de 70-98%. Aunado a ésto y debido a las
variables que se involucran en el flujo multifásico, las pérdidas por elevación también son las más difíciles para
evaluar.
¿Cómo se obtiene la ecuación para el flujo de fluídos en tuberías? A través de la ecuación de balance de energía,
que vemos enseguida, y que se fundamenta en el principio de conservación de la energía, el cual establece que un
fluido con flujo en régimen permanente, al abandonar una parte de un sistema, lo hace con una energía igual a
aquella con la que entró, más el trabajo suministrado a dicho fluido ó menos el cedido por éste.
Esta ecuación de balance energía se obtiene a partir de un balance de la energía asociada a la unidad de masa de
un fluido que pasa a través de un elemento aislado del sistema.

(3)

Podemos ver lo que acabamos de mencionar en el diagrama de flujo en un conducto aislado, podemos ver los
puntos 1 y 2 corresponden a una tubería en la que está fluyendo un fluido determinado. En el punto 1 vemos 4
variables, las cuales corresponden a la altura a la que se encuentra el fluído (h1), a la densidad del fluído (ρ1), a su
velocidad en dicho punto (v1) y P1 que se refiere a la presión con que fluye el fluído en dicho punto. El fluído sale del
punto 1 a través de la tubería y se desplaza y pasa a través de una bomba o turbina en la cual podemos ver cómo
está representado el gradiente de energía por trabajo externo el cual es suministrado por la bomba y después el
fluído ante este cambio de energía se desplaza hasta el punto 2 donde ya hay 4 variables diferentes que
corresponden a h2, v2, ρ2 y P2. Si el fluído es el mismo, la densidad seguirá siendo la misma, pero si hay un cambio
en su composición habrá una variación de dicha densidad.

Ahora bien, de la ecuación de balance de energía, se tiene que:

E = Ec + Ep + Ee (4)
E = Energía por unidad de masa
Ec = Energía cinética
Ep = Energía potencial
Ee = Energía por expansión

PÉRDIDAS DE PRESIÓN POR FRICCIÓN

En los sistemas hidráulicos conformados por conductos circulares, las pérdidas o caídas de presión por efectos de la
fricción generada por las paredes internas de las tuberías, han sido ampliamente estudiadas a lo largo de los años
mediante experimentos de laboratorio, utilizando tuberías de materiales diversos.
Las ecuaciones utilizadas para determinar las pérdidas de presión por fricción a lo largo de una tubería con la
velocidad media del fluido, son la ecuación de Darcy-Weisbach y la ecuación de Fanning.

; E. de Darcy-Weisbach, donde:
hf = Pérdida de carga debida a la fricción
f = Factor de fricción de Darcy
L = Longitud de la tubería
D = Diámetro de la tubería
v2 = Velocidad media del fluído
g = Aceleración de la gravedad

FACTOR DE FRICCIÓN ( f )
Es un parámetro adimensional que se utiliza para calcular las pérdidas de presión por fricción y está en función de
la rugosidad relativa de la tubería (ԑ/d) y del número de Reynolds (NRE), por lo que depende del flujo.

El número de Reynolds se define como:

Para calcular el valor de f, es necesario determinar el régimen de flujo presente en la tubería (laminar o turbulento)
El flujo laminar se presenta cuando el NRE ˂ 2300
El flujo turbulento se presenta cuando el NRE > 3100
Lo anterior es posible utilizando ecuaciones disponibles en la literatura, como las siguientes:
Para flujo laminar
(N
Para flujo laminar Re 2300) de una sola fase, el factor de fricción depende exclusivamente del número de
Reynolds, y está dado por:

Para determinar el valor de f en la región turbulenta, se han desarrollado diversas correlaciones, como por
ejemplo:

Con base en datos

experimentales,
Blasius obtuvo la
Con base en datos experimentales, Blasius obtuvo la siguiente expresión para calcular f en tuberías lisas:

Drew, Koo y McAdams, para rangos de 3100 ˂ NRE ˂ 106

Para flujo turbulento en tuberías rugosas, el factor de

fricción está dado por la ecuación de Colebrook y White:
Ésta correlación será la utilizada en los cálculos efectuados en flujo multifásico cuando se trate de flujo turbulento.
Partiendo de la ecuación anterior, Moody generó un diagrama para poder determinar el valor de f en tuberías de
rugosidades comerciales.
Para NRe 2300 (flujo laminar):

A partir de NRe = 3100, se inicia la zona de transición:

La zona de turbulencia se inicia a diferentes valores de NRe, dependiendo del valor de la rugosidad relativa,

ԑ /d. Aquí, el valor de f es independiente del NRe y varía únicamente con la rugosidad relativa, por lo que se
obtiene con:

Cuando el flujo se encuentra en la zona crítica (2300NRe3100), f se puede aproximar con la siguiente
ecuación:

Para tuberías comerciales, la rugosidad absoluta, varía de los 0.0006 – 0.0008 pg

Para tuberías de producción, comúnmente se utiliza un valor de ԑ= 0.0006 pg y para líneas superficiales, ԑ=0.0006 –
0.00075 pg.
Para tuberías de producción,

Drew, Koo y
McAdams, para

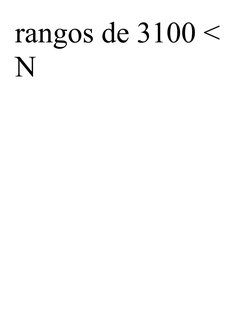

rangos de 3100 <
