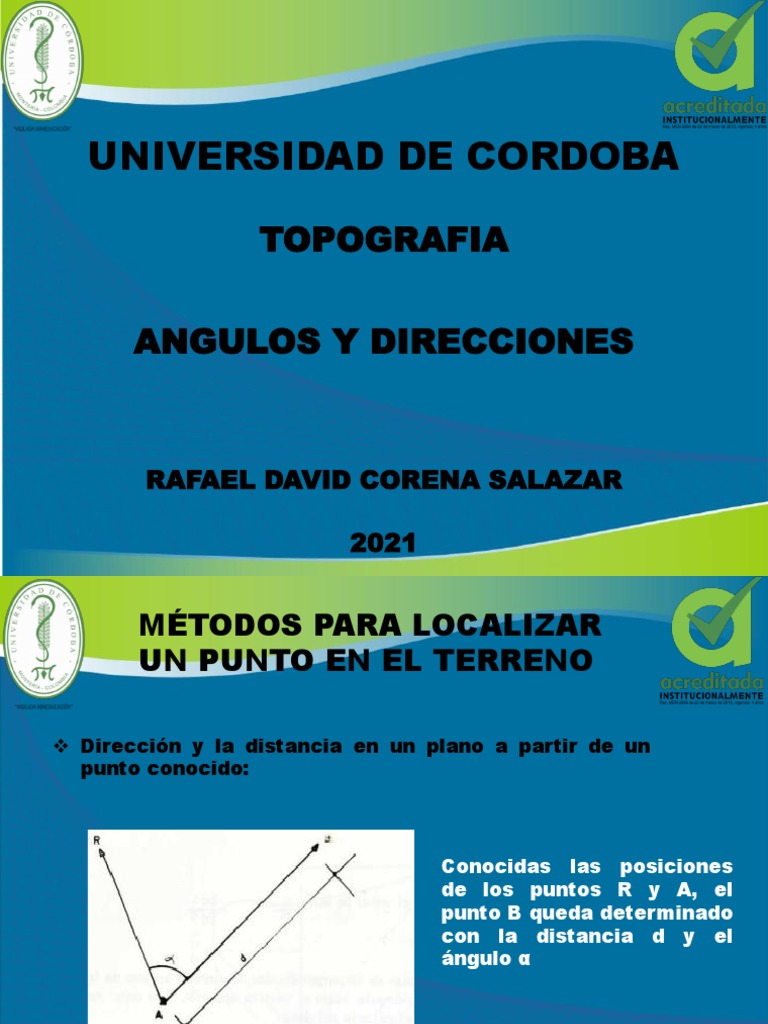

UNIVERSIDAD DE CORDOBA

TOPOGRAFIA

ANGULOS Y DIRECCIONES

RAFAEL DAVID CORENA SALAZAR

2021
 MÉTODOS PARA LOCALIZAR
UN PUNTO EN EL TERRENO

❖ Dirección y la distancia en un plano a partir de un

punto conocido:

Conocidas las posiciones

de los puntos R y A, el
punto B queda determinado
con la distancia d y el
ángulo α
❖ Las direcciones desde dos puntos conocidos:

Conocidas las
posiciones A y B el
punto C queda
determinado con los
ángulos α y β
❖ Las distancias desde dos puntos conocidos:

Conocidos las posiciones

de A y B el punto C
queda determinado con
los distancias d1 y d2
❖ La dirección desde un punto conocido y la distancia
desde otro

Conocidos los posiciones de A y B, el punto C queda

determinado con la distancia d1, y la dirección α
 DEFINICIÓN DE MERIDIANOS

Meridiano verdadero

Es el que pasa por los polos geográficos de la tierra y se

determina por observaciones astronómicas.

Meridiano magnético

Es el que pasa por los polos magnéticos de la tierra y se

determina brújula.

Los polos magnéticos están separados de los polos

verdaderos o astronómicos, por lo tanto el norte magnético no
es paralelo al verdadero.
 Declinación Magnética

El ángulo α formado entre el norte verdadero (Nv) y el norte

magnético (Nmg) es lo que se llama declinación magnética o
variación (α).

La declinación magnética puede ser Este u Oeste:

Si el extremo norte de la
aguja de la brújula apunta al
este, del norte verdadero la
declinación es Este.

Si el extremo norte de la
aguja de la brújula apunta al
Oeste del norte verdadero la
declinación es Oeste
 SISTEMAS DE COORDENADAS

Para determinar la posición de un punto sobre la superficie

terrestre, se hace por medio de coordenadas:

Coordenadas planas

Se hace por medio de medidas, que son:

Dos distancias y una elevación (sistema cartesiano de

coordenadas)

O, una distancia, una dirección y una elevación (sistema de

coordenadas polares).
Coordenadas en dos
dimensiones: Cartesianas
(X, Y) o (E, N); polares (θ, d)

Coordenadas en tres
dimensiones: Sistema
Cartesiano: (X, Y, Z) o (E, N,
Z) o Sistema Polar: (θ, d, z)
 COORDENADAS GEOGRÁFICAS

Latitud (φ) y longitud (λ)

Se emplean para localizar un punto específico en el globo

terrestre.

El ecuador es un paralelo desde el que se mide la latitud;

equidista de los polos y divide al globo en hemisferio norte y
hemisferio sur.

La longitud define la localización de un punto al este u oeste

de otra línea de referencia, el meridiano de Greenwich.

Cualquier punto del globo se puede describir en términos de

distancia angular desde los puntos de referencia del ecuador
(0º de latitud) y del meridiano de Greenwich (0º de longitud).
 SISTEMA DE RUMBO Y ACIMUT.

AZIMUT DE UNA LÍNEA

Es el ángulo girado hacia la derecha (sentido de las

manecillas del reloj) desde el Norte hacia la línea observada.
Por lo tanto el intervalo del valor angular del azimut (Az) será
igual a: 0º ≤ Azimut ≤ 360º.
Azimut directo de una línea es el que se toma en el origen de
la línea y el Azimut Inverso el tomado en su extremo final.

Entre ambos azimuts, directo e inverso, existe una diferencia

de 180°, esto es:

Azimut Inverso = Azimut Directo ± 180°

Cuando el azimut directo es mayor que 180°, para obtener el
azimut inverso, se le restan 180°; y si el azimut directo es
menor que 180° entonces el inverso se obtiene agregándole
esa cantidad.

Ejemplo 1. Azimut de la línea AB es de 120º, por lo que, el

Azimut inverso de la línea A-B será:

120º + 180º = 300º.

Ejemplo 2. Azimut de la línea B-C es de 220º 45’, por lo que, el

Azimut inverso de la línea B-C será:

220º 45’ – 180º = 40º45’.

 RUMBO DE UNA LÍNEA

Es el ángulo girado desde el norte o desde el sur hasta la

línea de observación, ya sea hacia el Este o el Oeste.

El rumbo siempre va indicado por el cuadrante en que se

encuentra. Por lo tanto el intervalo del valor angular del
Rumbo será igual a: 0º ≤ Rumbo ≤ 90º
Como en el caso de los azimuts, los rumbos pueden ser
directos e inversos.

Se llama Rumbo Directo de una línea, el que se toma en

dirección del sentido del levantamiento y Rumbo Inverso, el
tomado en la dirección opuesta.
El rumbo directo y el rumbo inverso de una misma línea tienen
el mismo valor y se localizan en cuadrantes opuestos
CONVERSIÓN DE AZIMUTS
A RUMBOS E INVERSA
 Ejemplos de Azimut a Rumbo:

❖ Si el azimut de AB es 45º 32’, entonces el Rumbo de A-B es:

N45º 32’E
❖ Si el azimut de AB es 165º 30’, entonces el valor angular
del rumbo es igual a:

180º - 165º 30’ = 14º 30’ y el Rumbo de A-B es: S14º 30’E

❖ Si el azimut de AB es 235º 45’, entonces el valor angular

del rumbo es igual a:

235º 45’ - 180º = 55º 45’ y el Rumbo de A-B es: S55º 45’W

❖ Si el azimut de A-B es 295º 25’, entonces el valor angular

del rumbo es igual a:

360º - 295º 25’ = 64º 35’ y el Rumbo de A-B es: N64º 35’W
 Ejemplos de Rumbo a Azimut:

❖ Si el Rumbo de A-B es N25º 44’E, entonces el Azimut de A-B

es:
25º 44’

❖ Si el Rumbo de A-B es S65° 35’E, entonces el valor angular

del Azimut es igual a:
180º - 65º 35’ = 114º25’ y el Azimut de A-B es: 114º 25’

❖ Si el Rumbo de A-B es S75º 45’W, entonces el valor

angular del Azimut es igual a:
180º + 75º 45’ = 255º 45’ y el Azimut de A-B es: 255º 45’

❖ Si el Rumbo de A-B es N35º 15’E, entonces el valor angular

del Azimut es igual a:
360º - 35º 15’ = 324º 45’ y el Azimut de A-B es: 324º 45’
 RELACIONES GEOMETRICAS
ENTRE COORDENADAS
CARTECIANAS Y
COORDENADAS POLARES
De acuerdo a la siguiente figura, las relaciones geométricas
existentes los puntos P1(N1; E1) y P2(N2;E2) quedan expresadas
mediante las siguientes ecuaciones:
 𝟐 𝟐
𝑬𝟐 − 𝑬𝟏
𝑫𝟏−𝟐 = 𝑬𝟐 − 𝑬𝟏 + 𝑵𝟐 − 𝑵𝟏 𝟏 𝐭𝐚𝐧 ∝𝟏−𝟐 = 𝟐
𝑵𝟐 − 𝑵𝟏

∆𝑵𝟏−𝟐 = 𝑫𝟏−𝟐 ∗ 𝐜𝐨𝐬 𝝋 𝟑 ∆𝑬𝟏−𝟐 = 𝑫𝟏−𝟐 ∗ 𝐬𝐢𝐧 𝝋 𝟒

En donde:
𝝋 = 𝐀𝐜𝐢𝐦𝐮𝐭 𝐝𝐞 𝐥𝐚 𝐚𝐥𝐢𝐧𝐞𝐚𝐜𝐢ó𝐧 𝐏𝟏 𝐏𝟐 ∝= 𝐑𝐮𝐦𝐛𝐨 𝐝𝐞 𝐥𝐚 𝐚𝐥𝐢𝐧𝐞𝐚𝐜𝐢ó𝐧 𝐏𝟏 𝐏𝟐
𝐍𝐢 , 𝐄𝐢 = 𝐂𝐨𝐨𝐫𝐝𝐞𝐧𝐚𝐝𝐚𝐬 𝐑𝐞𝐜𝐭𝐚𝐧𝐠𝐮𝐥𝐚𝐫𝐞𝐬 𝐝𝐞𝐥 𝐏𝐢

∆𝑵𝒊 , ∆𝑬𝒊 = 𝐃𝐢𝐬𝐭𝐚𝐧𝐜𝐢𝐚 𝐞𝐧 𝐩𝐫𝐨𝐲𝐞𝐜𝐜𝐢ó𝐧 𝐬𝐨𝐛𝐫𝐞 𝐥𝐨𝐬 𝐞𝐣𝐞𝐬 𝐍𝐨𝐫𝐭𝐞 𝐲 𝐄𝐬𝐭𝐞 𝐝𝐞𝐬𝐝𝐞
𝐞𝐥 𝐩𝐮𝐧𝐭𝐨 𝐏𝐢 𝐡𝐚𝐬𝐭𝐚 𝐞𝐥 𝐩𝐮𝐧𝐭𝐨 𝐏𝐢+𝟏
𝐃𝐏𝟏𝐏𝟐 = 𝐃𝐢𝐬𝐭𝐚𝐧𝐜𝐢𝐚 𝐡𝐨𝐫𝐢𝐳𝐨𝐧𝐭𝐚𝐥 𝐞𝐧𝐭𝐫𝐞 𝐚𝐦𝐛𝐨𝐬 𝐩𝐮𝐧𝐭𝐨𝐬.

Nota: En las ecuaciones 2, 3 y 4 se pueden utilizar igualmente

el rumbo ∝, en sustitución del azimut 𝝋
 EJEMPLO

Dadas las coordenadas de los puntos 1 y 2 representados en

la figura, calcular la distancia D12, el rumbo α1-2 y el azimut
φ1-2 de la alineación 1 – 2.

COORDENADAS
PUNTO
NORTE ESTE
1 192.241 137.419

2 105.565 50.327
Solución: Aplicando de las siguientes ecuaciones:

𝟐 𝟐
𝑬𝟐 − 𝑬𝟏
𝑫𝟏−𝟐 = 𝑬𝟐 − 𝑬𝟏 + 𝑵𝟐 − 𝑵𝟏 𝟏 𝐭𝐚𝐧 ∝𝟏−𝟐 = 𝟐
𝑵𝟐 − 𝑵𝟏

∆𝑵𝟏−𝟐 = 𝑫𝟏−𝟐 ∗ 𝐜𝐨𝐬 𝝋 𝟑 ∆𝑬𝟏−𝟐 = 𝑫𝟏−𝟐 ∗ 𝐬𝐢𝐧 𝝋 𝟒

Se tiene:

E2 – E1= 50.327 – 137.419= -87.092m

N2 – N1= 105.565 – 192.241= -86.676m

Nótese que por ser las proyecciones norte y este negativas,

el rumbo de la alineación 1-2 pertenece al III cuadrante y por
lo tanto es rumbo S-O.
 −𝟖𝟕. 𝟎𝟗𝟐 ∝𝟏−𝟐 = 𝐭𝐚𝐧−𝟏 𝟏. 𝟎𝟎𝟒𝟕𝟕𝟗
𝐭𝐚𝐧 ∝𝟏−𝟐 = = 𝟏. 𝟎𝟎𝟒𝟕𝟕𝟗
−𝟖𝟔. 𝟔𝟕𝟔

∝𝟏−𝟐 = S 45° 08’ 14” W

El azimut φ según la figura es:

φ1-2= 180° + α1-2 = 180° + 45° 08’ 14”

φ1-2= 225° 08’ 14”

𝑫𝟏−𝟐 = −𝟖𝟕. 𝟎𝟗𝟐 𝟐 + −𝟖𝟔. 𝟔𝟕𝟔 𝟐

𝑫𝟏−𝟐 = 122.873 m
GRACIAS
 PROBLEMAS PROPUESTOS

❖ Dadas las coordenadas de los puntos dados, calcular la

distancia entre los puntos, el rumbo y el azimut de la
alineación.

COORDENADAS
Punto Norte Este
1 4867,864 4987,774
2 4847,315 4964,164
 COORDENADAS
Punto Norte Este
3 4750,691 5003,693
4 4767,032 4953,065

COORDENADAS
Punto Norte Este
5 4669,779 4990,379
6 4665,715 4941,949
 COORDENADAS
Punto Norte Este
7 4666,608 4967,397
8 4664,162 4982,105

COORDENADAS
Punto Norte Este
9 4627,030 5099,558
10 4627,709 5066,165
