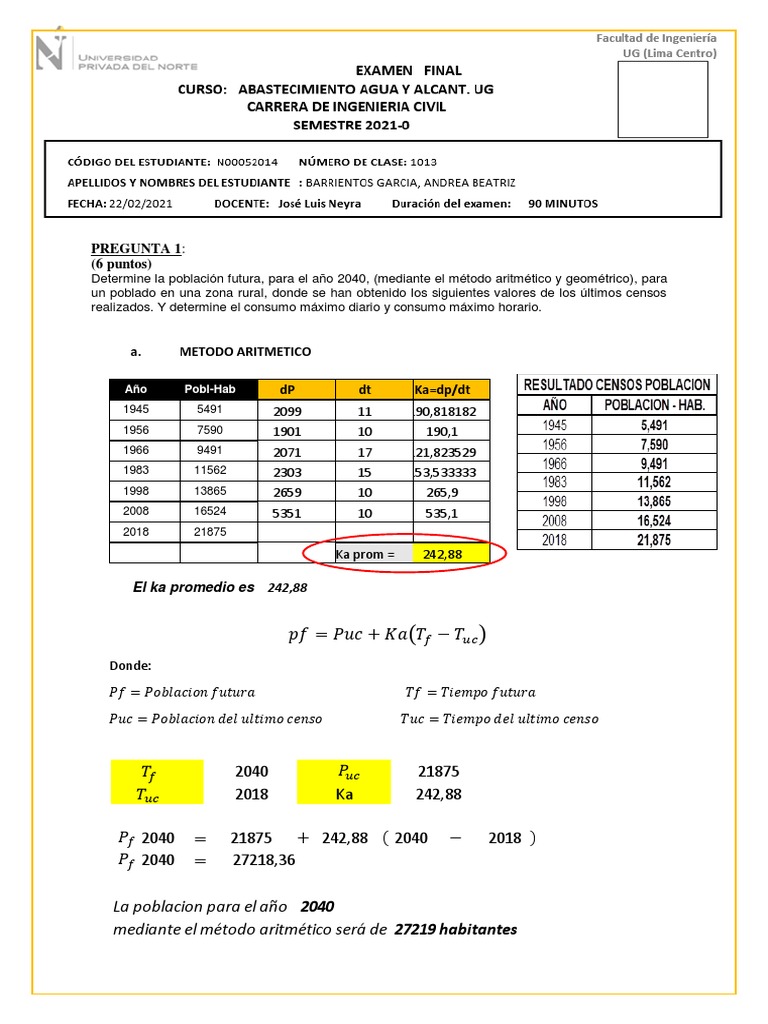

PREGUNTA 1:

(6 puntos)
Determine la población futura, para el año 2040, (mediante el método aritmético y geométrico), para
un poblado en una zona rural, donde se han obtenido los siguientes valores de los últimos censos
realizados. Y determine el consumo máximo diario y consumo máximo horario.

a. MMETODO ARITMETICO

Año Pobl-Hab dP dt Ka=dp/dt

1945 5491 2099 11 190,818182
1956 7590 1901 10 190,1
1966 9491 2071 17 121,823529
1983 11562 2303 15 153,533333
1998 13865 2659 10 265,9
2008 16524 5351 10 535,1
2018 21875

Ka prom = 242,88

El ka promedio es 242,88

𝑝𝑓 = 𝑃𝑢𝑐 + 𝐾𝑎(𝑇𝑓 − 𝑇𝑢𝑐 )

Donde:
𝑃𝑓 = 𝑃𝑜𝑏𝑙𝑎𝑐𝑖𝑜𝑛 𝑓𝑢𝑡𝑢𝑟𝑎 𝑇𝑓 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑓𝑢𝑡𝑢𝑟𝑎
𝑃𝑢𝑐 = 𝑃𝑜𝑏𝑙𝑎𝑐𝑖𝑜𝑛 𝑑𝑒𝑙 𝑢𝑙𝑡𝑖𝑚𝑜 𝑐𝑒𝑛𝑠𝑜 𝑇𝑢𝑐 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒𝑙 𝑢𝑙𝑡𝑖𝑚𝑜 𝑐𝑒𝑛𝑠𝑜

𝑃𝑜𝑏𝑙𝑎𝑐𝑖𝑜𝑛 𝑑𝑒 𝑢𝑙𝑡𝑖𝑚𝑜 𝑐𝑒𝑛𝑠𝑜

𝑇𝑓 2040 𝑃𝑢𝑐 21875
𝑇𝑢𝑐 2018 Ka 242,88

𝑃𝑓 2040 = 21875 + 242,88 2040 − 2018

𝑃𝑓 2040 = 27218,36

La poblacion para el año 2040

mediante el método aritmético será de 27219 habitantes
b. METODO GEOMETRICO

b. METODO GEOMETRICO
Año Pobl-Hab
1945 5491
1956 7590
1966 9491
1983 11562
1998 13865
2008 16524
2018 21875

Tasa de crecimiento
𝑃𝑓 1
𝑖= 𝑛 -1
𝑃𝑜

Pf 21875 n =Tf - To= 73 𝑇𝑓 2018

Po 5491 𝑇𝑜 1945

I= 0,01911511 = 1,91%
I min = 2,50%

Como la tasa de crecimiento salió 1,91% y es inferior a la mínima (2,5%) según norma se
usará en este caso la mínima, es decir 2,5%

Poblacion futura

r= 2,50% 𝑇𝑢𝑐 2018

Pa= 21875 𝑇𝑓 2040

22
𝑃𝑓 2040 = 21875 + 2,50%
𝑃𝑓 2040 = 37659,3743

La poblacion para el año 2040

mediante el método geométrico será de 37660 habitantes
Como es una ampliación a 22 años, siendo esto una diferencia grande para la dotación se
utilizara la población futura por el método geométrico

Se tomo la población futura del método geométrico

DOTACIÓN 135 Según tabla 4.2

VIDA ÚTIL 22
POBLACION ACTUAL 21875
TASA DE CRECIMIENTO (%) 2,50%
AÑO DE DISEÑO 2018

POBLACIÓN FUTURA

AÑO POBLACIÓN FUTURA REDONDEO

2040 37659,37432 37660

C.V. D 1,3 entre 1,2 y 1,5

C.V.H 1,8 Para pobl. Mayores a 10 000 hab

CONSUMO PROMEDIO DIARIO ANUAL (Qm)

Q p= Pob. x Dot./86,400
Qm 58,844 L/S

CONSUMO MÁXIMO DIARIO (Qmd)

Qmd = C.V.D x Qm

l/s m3/s
Qmd 76,5 0,0765

CONSUMO MÁXIMO HORARIO (Qmh)

Qmh = C.V.H x Qp

l/s m3/s
Qmh 105,9192 0,1059192
PREGUNTA 2:
(5 puntos)
Detalle un punto que considere crítico, desde su punto de vista personal, a tenerse en cuenta en
los siguientes temas; y sustente cada punto indicado.

a) En la red de conducción a la planta de tratamiento de agua potable.

En el tramo de tubería que transporta agua desde la captación hasta la planta potabilizadora,
me parece esencial tener en cuenta el tipo de tubería según su material, calidad de agua,
diámetros y lo más importante el tipo de estructura complementaria como es el caso de los
accesorios. Por ejemplo:

Válvulas de aire o ventosa Estas válvulas tienen como función:

• Expeler el aire de dentro de la tubería durante su llenado.
• Expulsar el aire que tiende a acumularse en los puntos altos.
• Admitir aire en el caso de operación de una válvula de purga que pueda crear presiones
negativas en la tubería.

Válvulas de purga
 Los sedimentas acumulados en los puntos bajos de la L. de C. con topografía accidentada,
provocan la reducción del área de flujo del agua, siendo necesario instalar válvulas de purga
que permitan periódicamente la limpieza por tramos de la tubería.

Cámaras rompe-presión
 Si se presenta bastante desnivel entre la captación y algunos puntos a lo largo de la L. de
C. se pueden generar presiones superiores a la presión máxima que puede soportar la tubería.
Para minimizar este efecto se colocan válvulas reductoras de presión o se construye una
cámara rompe-presión

También los métodos (perdida de carga unitaria, perdida de carga por tramos) que se usaran
para el diseño, teniendo en cuente el coeficiente de Hansel y William
b) En la red de distribución, tramos del reservorio a las viviendas.

La red de distribución es la que toma el agua de la aducción directamente o de los diferentes

depósitos reguladores y la distribuye entre todos los puntos de consumo. La capacidad de los
depósitos de una red de distribución viene definida por la posición de equilibrio entre el tiempo
de abastecimiento cubierto, el tiempo medio de estancia en la red y el aspecto económico.
Disponer de una reserva excesiva, además de suponer una inversión muy fuerte, produce un
tiempo de permanencia elevado con la consiguiente disminución de la calidad del agua

Un sistema de distribución con conexiones domiciliarias es una de las opciones más apropiada y
segura para hacer llegar el agua a los usuarios

c) En la planta de tratamiento.

En general, la inexistencia de agua potable puede suponer un agravamiento de la situación

debido a la propagación de enfermedades, entonces para que los habitantes puedan recibir
una mejor calidad de vida es necesario que llegue agua potabilizada a sus casas y ello se
lograra diseñando una Buena PDT y teniendo siempre las consideraciones que más necesita
la población de la zona a diseñar ya que existen diversos tipos de PDT entre estos esta
considerar el número de filtro a utilizar.

d) En el reservorio.

El reservorio tiene la función de depósito, de almacenamiento y de regulación de caudales y

presiones. Para poder encontrar el volumen de los depósitos es necesario tener en cuenta el
consumo máximo diario. Ahora bien, conforme sean las características de las fuentes de
suministro esta premisa puede ser excesiva o escasa. Por decir, en grandes conducciones en
las que se establezca un régimen de conservación, puede que se requiera tenerla fuera de
servicio un tiempo mayor, con la consiguiente necesidad de almacenamiento.

e) En el sistema en general

En el sistema en general la partida es definir el tipo de abastecimiento a realizar si será

por bombeo o por gravedad, luego se debe proseguir a ver si tendrá una Planta de
tratamiento. Sin embargo, como ya lo expuesto anteriormente en PDT en mi opinión
siempre será recomendable hacerlo con planta de tratamiento o al menos una mini planta
de tratamiento.
 PREGUNTA 3:
(9 puntos)
Resolver el siguiente circuito por el método de Hardy Cross. Para la red de la figura:
a.- Determinar la distribución de caudales.
b.- Verificar las presiones requeridas.
DATOS:
Material de la tubería: PVC
Coeficiente de Hazen y Williams=150
Cota de nivel de agua mínima del tanque 61.90 m
Longitud real de conducción es de 200 m.

57,30 l/s

13,00 l/s 2 3 11,90 l/s

11,80 l/s 5 4 20,60 l/s

Datos y Consideraciones

Dimensiones de tuberias.

LONGITUD
TRAMO (m) DIAMETRO (mm)
1 3 424,26 259,70
3 4 300,00 108,70
5 4 300,00 160,00
2 5 300,00 208,40
1 2 300,00 160,00
2 3 300,00 208,40

Cotas Geométricas

Elevación
Nodo (m)
1 42,55
3 41,71
4 40,51
5 40,88
2 41,60
 Distribución de caudales

Solución:

Cálculo del coeficiente K de cada cañería

Se toma la ley de Hanzel y Williams
,
𝑚3
𝑠 ) 𝑚
𝑓 𝑚 = 0,67 (
𝐶 𝑚 ,

Como C = 150

𝑓𝑚 =0,00100553 4 87
85

Donde:

𝑓
𝐾 = 0,00100553 𝑓=𝐾 =−
𝑓
𝑛

Reemplazando para el tramo 1- 3:

𝐾 = 0,00100553 = 0,00100553 424,26 = 303,0744

4,87
0,25970

Reemplazando datos para el los demas tramos:

TRAMO LONGITUD (m) DIAMETRO (m) K

1 3 424,26 0,259700 303,074
3 4 300,00 0,108700 14896,319
5 4 300,00 0,160000 2267,005
2 5 300,00 0,208400 625,871
1 2 300,00 0,160000 2267,005
2 3 300,00 0,208400 625,871
Asumimos caudales y su orientacion

57,30 l/s Se asumio el caudal de 41,5 l/s en

el circuito 1 y 21,25l/s en el
circuito 2 y las siguientes
1 orientaciones de las cuales nos
salio una sola interaccion

15,80 41,50

1
13,00 l/s 2 3 11,90 l/s
21,25

24,05 2 8,35

11,80 l/s 5 4 20,60 l/s

12,25

PRIMERA INTERACION
CIRCUITO TRAMO CAUDAL K 𝐾 = 𝑓 𝑓

1 2 0,0158 2267,005 - 1,054 66,72845

1 1 3 0,0415 303,074 0,841 20,2717
3 2 0,02125 625,871 0,504 23,69955
0,5 𝑚
0,291 110,6997
𝑓

− 𝑓 = - 0,291 = -0,00141889
=
𝑓 1,9 x 110,7
𝑛

CIRCUITO TRAMO CAUDAL K 𝐾 = 𝑓 𝑓

2 3 0,02125 625,8712 - 0,504 23,69955

2 5 0,02405 625,871 - 0,633 26,3289
2
5 4 0,01225 2267,005 - 0,658 53,74873
3 4 0,00835 14896,319 2,129 254,9837
𝑓 0,5 𝑚 0,334 358,7609
− 𝑓
= = - 0,334 = -0,00050303
𝑓
𝑛 1,9 x 358,8
 CIRRCUITO TRAMO CAUDAL CIRRCUITO TRAMO CAUDAL
1 3 41,50 l/s 2 3 21,25 l/s
1 1 2 15,80 l/s 2 5 24,05 l/s
2
2 3 21,25 l/s 5 4 12,25 l/s
3 4 8,35 l/s

PRESION REQUERIDA

TRAMO 1-3

COTA PIEZOMÉTRICA 1 (msnm) 42,55

LONGITUD 1-3(m) 424,26
C 150
CAUDAL Q (L/s) 41,5
PÉRDIDA DE CARGA 1-3 (m/Km) -0,841
COTA PIEZOMÉTRICA 3 (msnm) 43,391
COTA DE NIVEL 3 (msnm) 41,71
PRESIÓN DE 3 (m) 1,681(ok)

TRAMO 1-2

COTA PIEZOMÉTRICA 1 (msnm) 42,55

LONGITUD 1-2(m) 300
C 150
CAUDAL Q (L/s) 15,8
PÉRDIDA DE CARGA 1-2 (m/Km) -1,05430955
COTA PIEZOMÉTRICA 2 (msnm) 43,60430955
COTA DE NIVEL 2 (msnm) 41,6
PRESIÓN DE 2 (m) 2,0043 (ok)

TRAMO 3-4

COTA PIEZOMÉTRICA 3 (msnm) 41,71

LONGITUD 3-4(m) 300
C 150
CAUDAL Q (L/s) 8,35
PÉRDIDA DE CARGA 3-4 (m/Km) -2,129114143
COTA PIEZOMÉTRICA 4(msnm) 43,83911414
COTA DE NIVEL 4 (msnm) 40,51
PRESIÓN DE 4 (m) 3,32911(ok)
