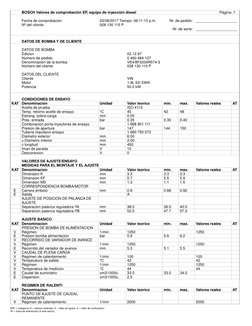

BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 1

Fecha de comprobación 03/08/2017 Tiempo: 06:11:13 p.m. Nr. de pedido: ____________________

Nº del cliente 028 130 115 P
Nr. de serie: ____________________

DATOS DE BOMBA Y DE CLIENTE

DATOS DE BOMBA
Edicion 02.12.97
Numero de pedido 0 460 484 127
Denominación de la bomba VE4/8F2200R574-3
Número del cliente 028 130 115 P

DATOS DEL CLIENTE

Cliente VW
Motor 1.9L SD EWK
Potencia 50.0 kW

CONDICIONES DE ENSAYO
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
Aceite de prueba ISO 4113
Temp. retorno aceite de ensayo °C 45 42 48
Estrang. sobre-carga mm 0.55
Pres. entrada bar 0.35 0.30 0.40
Combinacion porta-inyectores de ensayo 1 688 901 111
Presion de apertura bar 147 144 150
Tuberia impulsion ensayo 1 680 750 073
Diametro exterior mm 6.00
x Diametro interior mm 2.00
x longitud mm 450
Iman de parada V 12
Desconexion V 0

VALORES DE AJUSTE/ENSAYO
MEDIDAS PARA EL MONTAJE Y EL AJUSTE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
Dimension K mm 3.3 3.3 3.3
Dimension KF mm 5.7 5.5 5.9
Dimension MS mm 1.3 1.1 1.5
CORRESPONDENCIA BOMBA/MOTOR
E Carrera émbolo mm 0.9 0.88 0.92
E Salida A
AJUSTE DE POSICION DE PALANCA DE
AJUSTE
Separacion palanca reguladora YA mm 38.0 36.0 40.0
Separacion palanca reguladora YB mm 52.5 47.7 57.3

AJUSTE BASICO
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PRESION DE BOMBA DE ALIMENTACION
V Régimen 1/min 1250 1250
E Presion bomba alimentacion bar 5.9 5.6 6.2
V RECORRIDO DE VARIADOR DE AVANCE
V Régimen 1/min 1250 1250
E Recorrido del variador de avance mm 5.3 5.1 5.5
V CAUDAL DE PLENA CARGA
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 42 42
V Régimen 1/min 1250 1250
V Temperatura de medicion °C 44 44
E Caudal de suministro cm3/1000c. 33.5 33.0 34.0
E Dispersion cm3/1000c. 2.5

REGIMEN DE RALENTI
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PUNTO DE AJUSTE DE CAUDAL
REMANENTE
V Regimen de calentamiento 1/min 2000 2000
KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
AT = fuera de tolerancias (X está activo)

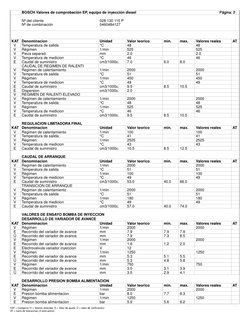

 BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 2

Nº del cliente 028 130 115 P

Nº de combinación 0460484127

KAT Denominacion Unidad Valor teorico min. max. Valores reales AT

V Temperatura de salida °C 48 48
V Régimen 1/min 525 525
V Pieza separad. mm 2.0 2.0
V Temperatura de medicion °C 46 46
E Caudal de suministro cm3/1000c. 7.0 6.0 8.0
CAUDAL DE REGIMEN DE RALENTI
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 51 51
V Régimen 1/min 450 450
V Temperatura de medicion °C 49 49
E Caudal de suministro cm3/1000c. 9.5 8.5 10.5
E Dispersion cm3/1000c. 2.0
V REGIMEN DE RALENTI ELEVADO
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 48 48
V Régimen 1/min 525 525
V Temperatura de medicion °C 46 46
E Caudal de suministro cm3/1000c. 9.5 8.5 10.5

REGULACION LIMITADORA FINAL

KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 41 41
V Régimen 1/min 2525 2525
V Temperatura de medicion °C 43 43
E Caudal de suministro cm3/1000c. 10.5 8.5 12.5

CAUDAL DE ARRANQUE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 51 51
V Régimen 1/min 100 100
V Temperatura de medicion °C 49 49
E Caudal de suministro cm3/1000c. 53.0 40.0 66.0
TRANSICION DE ARRANQUE
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 51 51
V Régimen 1/min 180 180
V Temperatura de medicion °C 49 49
E Caudal de suministro cm3/1000c. 57.0 40.0 74.0

VALORES DE ENSAYO BOMBA DE INYECCION

DESARROLLO DE VARIADOR DE AVANCE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 2000 2000
E Recorrido del variador de avance mm 7.9 7.9 7.9
Ü Recorrido del variador de avance mm 7.9 7.3 8.5
V Régimen 1/min 2000 2000
E Recorrido del variador de avance mm 1.6 1.2 2.0
E Electrovalvula variador inyeccion V 12
V Régimen 1/min 1250 1250
E Recorrido del variador de avance mm 5.3 5.1 5.5
Ü Recorrido del variador de avance mm 5.3 4.8 5.8
V Régimen 1/min 750 750
E Recorrido del variador de avance mm 3.5 3.1 3.9
Ü Recorrido del variador de avance mm 3.5 2.9 4.1

DESARROLLO PRESION BOMBA ALIMENTACION

KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 2000 2000
E Presion bomba alimentacion bar 8.0 7.7 8.3
V Régimen 1/min 1250 1250
E Presion bomba alimentacion bar 5.9 5.6 6.2
KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
AT = fuera de tolerancias (X está activo)

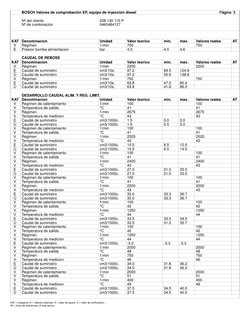

 BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 3

Nº del cliente 028 130 115 P

Nº de combinación 0460484127

KAT Denominacion Unidad Valor teorico min. max. Valores reales AT

V Régimen 1/min 750 750
E Presion bomba alimentacion bar 4.3 4.0 4.6

CAUDAL DE REBOSE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 2200 2200
E Caudal de suministro cm3/10s. 97.2 69.5 124.9
Ü Caudal de suministro cm3/10s. 97.2 55.6 138.8
V Régimen 1/min 750 750
E Caudal de suministro cm3/10s. 63.8 47.2 80.4
Ü Caudal de suministro cm3/10s. 63.8 41.6 86.0

DESARROLLO CAUDAL ALIM. Y REG. LIMIT.

KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 41 41
V Régimen 1/min 2675 2675
V Temperatura de medicion °C 43 43
E Caudal de suministro cm3/1000c. 1.5 0.0 3.0
Ü Caudal de suministro cm3/1000c. 1.5 0.0 3.0
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 41 41
V Régimen 1/min 2525 2525
V Temperatura de medicion °C 43 43
E Caudal de suministro cm3/1000c. 10.5 8.5 12.5
Ü Caudal de suministro cm3/1000c. 10.5 6.5 14.5
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 41 41
V Régimen 1/min 2400 2400
V Temperatura de medicion °C 43 43
E Caudal de suministro cm3/1000c. 27.0 21.0 33.0
Ü Caudal de suministro cm3/1000c. 27.0 21.0 33.0
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 41 41
V Régimen 1/min 2200 2200
V Temperatura de medicion °C 43 43
E Caudal de suministro cm3/1000c. 35.0 33.3 36.7
Ü Caudal de suministro cm3/1000c. 35.0 33.3 36.7
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 42 42
V Régimen 1/min 1250 1250
V Temperatura de medicion °C 44 44
E Caudal de suministro cm3/1000c. 33.5 33.0 34.0
Ü Caudal de suministro cm3/1000c. 33.5 31.3 35.7
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 42 42
V Régimen 1/min 1250 1250
V Temperatura de medicion °C 44 44
E Caudal de suministro cm3/1000c. -3.3 -3.3 -3.3
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 48 48
V Régimen 1/min 750 750
V Temperatura de medicion °C 46 46
E Caudal de suministro cm3/1000c. 34.0 31.8 36.2
Ü Caudal de suministro cm3/1000c. 34.0 31.8 36.2
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 51 51
V Régimen 1/min 400 400
V Temperatura de medicion °C 49 49
E Caudal de suministro cm3/1000c. 37.5 34.5 40.5
Ü Caudal de suministro cm3/1000c. 37.5 34.5 40.5

KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)

AT = fuera de tolerancias (X está activo)

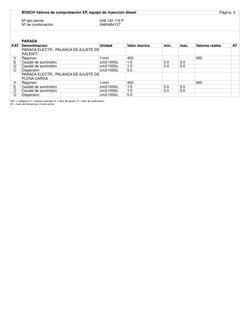

 BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 4

Nº del cliente 028 130 115 P

Nº de combinación 0460484127

PARADA
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PARADA ELECTR., PALANCA DE AJUSTE DE
RALENTI
V Régimen 1/min 450 450
E Caudal de suministro cm3/1000c. 1.5 0.0 3.0
Ü Caudal de suministro cm3/1000c. 1.5 0.0 3.0
Ü Dispersion cm3/1000c. 5.0
PARADA ELECTR., PALANCA DE AJUSTE DE
PLENA CARGA
V Régimen 1/min 450 450
E Caudal de suministro cm3/1000c. 1.5 0.0 3.0
Ü Caudal de suministro cm3/1000c. 1.5 0.0 3.0
Ü Dispersion cm3/1000c. 5.0
KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
AT = fuera de tolerancias (X está activo)
