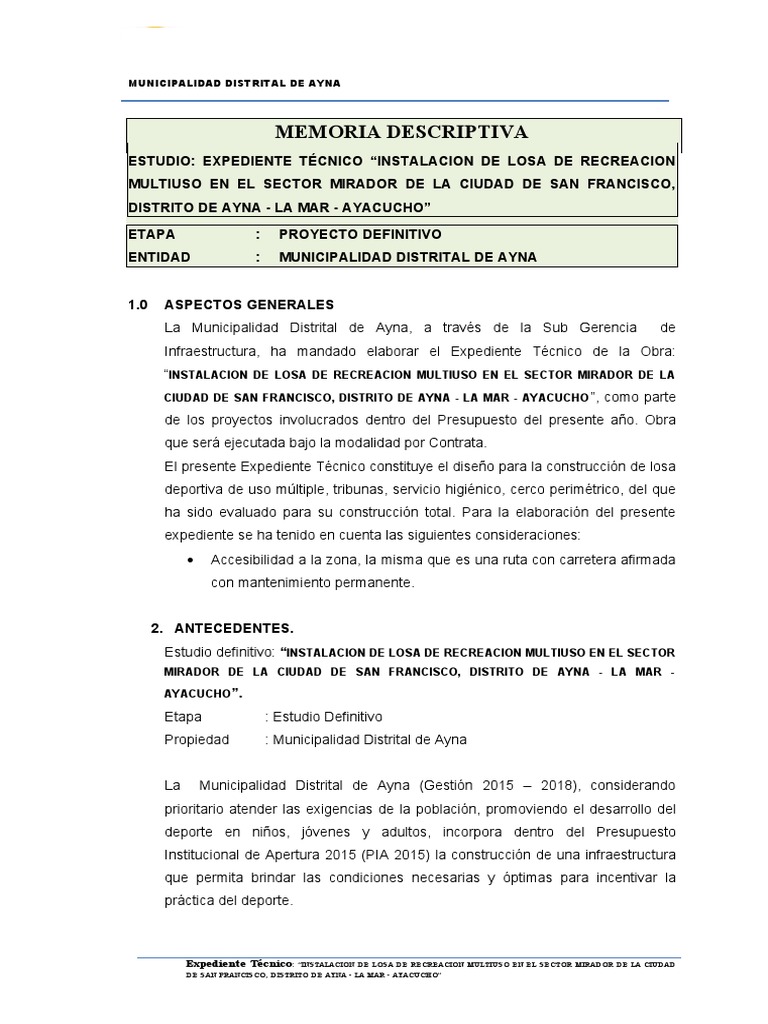

MEMORIA

MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

MEMORIA DESCRIPTIVA
ESTUDIO: EXPEDIENTE TÉCNICO “INSTALACION DE LOSA DE RECREACION
MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD DE SAN FRANCISCO,
DISTRITO DE AYNA - LA MAR - AYACUCHO”
ETAPA : PROYECTO DEFINITIVO
ENTIDAD : MUNICIPALIDAD DISTRITAL DE AYNA

1.0 ASPECTOS GENERALES

La Municipalidad Distrital de Ayna, a través de la Sub Gerencia de
Infraestructura, ha mandado elaborar el Expediente Técnico de la Obra:
“INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA
CIUDAD DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO ”, como parte
de los proyectos involucrados dentro del Presupuesto del presente año. Obra
que será ejecutada bajo la modalidad por Contrata.
El presente Expediente Técnico constituye el diseño para la construcción de losa
deportiva de uso múltiple, tribunas, servicio higiénico, cerco perimétrico, del que
ha sido evaluado para su construcción total. Para la elaboración del presente
expediente se ha tenido en cuenta las siguientes consideraciones:
 Accesibilidad a la zona, la misma que es una ruta con carretera afirmada
con mantenimiento permanente.

2. ANTECEDENTES.
Estudio definitivo: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR
MIRADOR DE LA CIUDAD DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR -

AYACUCHO”.

Etapa : Estudio Definitivo

Propiedad : Municipalidad Distrital de Ayna

La Municipalidad Distrital de Ayna (Gestión 2015 – 2018), considerando

prioritario atender las exigencias de la población, promoviendo el desarrollo del
deporte en niños, jóvenes y adultos, incorpora dentro del Presupuesto
Institucional de Apertura 2015 (PIA 2015) la construcción de una infraestructura
que permita brindar las condiciones necesarias y óptimas para incentivar la
práctica del deporte.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

El presente proyecto surge de la preocupación y exigencias reiteradas de los

pobladores de la localidad de San Francisco y lugares aledaños, para tener una
infraestructura apropiada y cercana a la población, capaz de garantizar la
recreación de los beneficiarios, garantizando el bienestar de los niños, jóvenes y
adultos.
La obra se ejecutará con la participación de los pobladores de la localidad y la
Municipalidad Distrital de Ayna.

PROBLEMÁTICA
En la localidad de San Francisco capital del distrito de Ayna no se cuenta con
una infraestructura deportiva acorde apropiada dentro de la población, solo se
dispone de una área improvisada para la práctica deportiva, la cual se
encuentra muy dañada, polvorienta, pedregosa y con restos de residuos
sólidos con peligro de ocasionar lesiones, afecciones cutáneas y respiratorias a
los practicantes y residentes aledaños. La práctica del deporte principalmente
el vóley y el futbol lo realizan esporádicamente en el estadio y losa deportiva
que está ubicada en la ASOCIACION DE VIVIENDA "EL MIRADOR" ,
infraestructura que se encuentra actualmente descuidada con los accesorios
deteriorados. Estas limitantes hace que la población se dedique menos a la
práctica del deporte, además se tienen limitadas áreas verdes; los que podrían
ocasionar una serie de afecciones a la población aledaña. De igual forma, en la
noche dicha área no cuenta con la iluminación necesaria que permite
ahuyentar a gente de mal vivir o propiciar los actos delictivos; sobre todo al
poder tener contacto con los niños y jóvenes con los señalados, elementos
sociales negativos.
Por esta razón resulta necesario consolidar las formas organizativas de la
comunidad como medio fundamental para lograr una mayor participación de la
Sociedad Civil; siendo necesario contar con una infraestructura adecuada que
coadyuve al crecimiento y desarrollo de la asociación en estudio en correlación
con los planes de desarrollo del gobierno local.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

1.0 OBJETIVOS Y METAS

OBJETIVOS GENERALES
 El proyecto tiene por objetivo la “INSTALACION DE LOSA DE RECREACION
MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD DE SAN FRANCISCO,

DISTRITO DE AYNA - LA MAR - AYACUCHO”, pues la preocupación

permanente de la municipalidad en la búsqueda de incentivar el deporte a
la juventud en sus diferentes disciplinas; ha establecido la decisión para
la construcción de una loza deportivo múltiple con gradería, cerco
perimétrico, servicios higiénicos, según el diseño en los planos.
 Se busca generar otras alternativas económicas adicionales en la población,
al generar puestos de trabajo de la presente obra, buscando un trabajo
participativo y despertar el interés de los pobladores de la localidad de San
Francisco a valorar la unión de esfuerzos para metas comunes, invitándoles
a ser partícipes directos en mejorar sus condiciones de vida, estando estas
funciones dentro de los objetivos de la actual Administración Municipal
 El objetivo de la obra es brindar en forma progresiva los servicios básicos
necesarios para la población en general, a través de esta obra se busca
brindar la adecuada capacitación mediante la experiencia en la ejecución de
los trabajos de la construcción.
 Se pretende también aliviar la crisis económica de estas comunidades
mediante el empleo de mano de obra, incentivando el trabajo en comunidad
para un posterior beneficio de la misma, ya que se tendrá experiencia en
esta actividad.

OBJETIVOS ESPECIFICOS:
 Dotar de infraestructura deportiva a la población de la Localidad de San
Francisco, Distrito de Ayna, Provincia La Mar, Ayacucho.
 Incrementar la práctica del deporte, recreación y el sano esparcimiento de
la población.
 Desarrollo físico y bienestar de los niños, jóvenes y adultos.
 Fortalecer las relaciones inter comunidades a través del deporte en sus
diversas disciplinas.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

METAS
La ejecución del proyecto consta de:
 Construcción de una losa deportiva de 32x19m de concreto simple
fc=175kg/cm2 e=0.15m, 01 drenaje para la evacuación de agua de
lluvia, y la implementación con arcos de fulbito y basquetbol,
postes para vóley, diversas pelotas y reflectores de alumbrado.
 Construcción de 01 tribuna de 34.40m x 3.50m, concreto ciclópeo
FC=140 KG/CM2 + 70 % PG, con 05 escalones.
 Construcción de cerco perimétrico con malla olímpico en una
longitud de 146.09 ml.
 Construcción de 02 servicios higiénicos (damas y varones).
 Vereda Perimetral
 Mitigación ambiental.

3. UBICACIÓN Y ACCESOS AL PROYECTO

El Proyecto “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR
MIRADOR DE LA CIUDAD DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR -

AYACUCHO”, se encuentra ubicado en la Sierra del País del Departamento de

Ayacucho.

Localización:
 Ubicación Política
Departamento / región : Ayacucho
Provincia : La Mar
Distrito : Ayna
Localidad : Asociacion De Vivienda
"EL MIRADOR"
Región Natural : Selva

 Coordenadas Geográficas
Longitud Oeste : 73°47'28.13"O
Latitud Sur : 12°37'27.68"S
Altitud : 652.00 m.s.n.m.
Clima:
El distrito de Ayna presenta un clima predominante húmedo tropical. De acuerdo a la
clasificación de Pulgar Vidal encontramos cuatro regiones: Chala, Suni, Quechua,
Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD
DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

Rupa Rupa y Omagua. (Pulgar Vidal, las ocho regiones naturales 1940)
Según Tosi, en la Ceja de Selva de Ayacucho donde esta ubicado el distrito de Ayna
San francisco, hay las siguientes Formaciones vegetales: (Tosi J,A, Zonas de vida
Natural en el Perú 1960)

Ceja de Selva Alta y

Ceja de Selva Media: Ceja de Selva Baja:
Húmeda
Bosque muy húmedo Bosque muy húmedo montano Bosque seco
montano bajo tropical
Bosque pluvia montano Bosque muy húmedo sub tropical
Bosque pluvia montano
Bosque húmedo montano bajo
bajo
Bosque húmedo sub tropical

La información mas importante es el bosque seco tropical, ya que las partes mas
bajas del distrito de Ayna San Francisco y las laderas tienen esta formación vegetal y
son zonas de mayor desarrollo de cultivos. Las temperaturas medias de junio y julio
son de 24º y 25º C, las temperatura media mas elevadas corresponden a la
primavera y verano y son del orden de los 26º y 27º C. la oscilación anual es de 2º y
3º C, es decir baja y tropical. Las máximas medias alcanzan de 28º y 30º C.

Las lluvias llegan hasta los 2143 mm anuales, siendo junio y julio los meses secos en
que llueve menos, de 50 a100 mm al comenzar la primavera ya tenemos la
precipitación de 130 y 160 mm por mes en pleno verano, (enero, febrero) se elevan a
200 y 300 mm cada mes. Hay sin embargo la tendencia a una estación seca,
declarada definitivamente en junio y julio cuando el sol alcanza el punto norte mas
extremo en el trópico del cáncer.

En la parte alta Quechua (entre 1,500 a2,500 m.s.n.m) con clima seco, templado –
frío y lluvias de verano y en la parte Suni (entre 2,500 a3,500 m.s.n.m) con clima frío
y fuertes precipitaciones, la temperatura sube de 8° C. hasta 14° y 16° C. En invierno
y sube más en primavera y verano llegando hasta 22° C, en verano. Posee un clima
seco y frío, propio de la región quechua, respecto a la temperatura, tiene condiciones
bastante moderadas, sobretodo en los meses de septiembre a diciembre; en el día
alcanzan temperaturas entre 10º C a 20º C y en la noche baja hasta un mínimo de 8º
C.

Las precipitaciones son estaciónales y se producen de enero a marzo

(excepcionalmente en los meses de diciembre y abril). Las lluvias que caen después
de un largo periodo de sequía sobre vertiente seca, contribuye a excavar
profundamente estas y forman una extensa red de quebradas. En otras temporadas,
los fuertes vientos y aguaceros en las zonas altas favorecen la conservación de los
riachuelos y lagunas. La precipitación en la estación lluviosa alcanza a 820 mm. y en

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

la estación seca a 110 mm.

Según las decripciones realizadas la comunidad de Sanquirhuato esta considerado

en zona tropical donde la temperatura varia en los meses junio y julio de 22º y 25º C,
las temperatura media mas elevadas corresponden a la primavera y verano y son del
orden de los 25º y 27º C. la oscilación anual es de 2º y 3º C, es decir baja y tropical.
Las máximas medias alcanzan de 28º y 30º C.

Topografía:
Los suelos del distrito de Ayna tienen una topografía accidentada, con
pendientes pronunciadas. Son terrenos de buena calidad, apropiados para la
siembra. La topografía, así como la característica de los suelos, muestran
condiciones favorables para desarrollar una actividad agrícola. Así mismo,
presenta un relieve muy variado.

Accesibilidad
El acceso a la zona de la obra es por la siguiente ruta:
LONGITUD
TRAMO CARAC TERÍSTICA
(Km)
Lima - Ayacucho 575 Asfaltada
Ayacucho - Quinua 37 Asfaltada
Quinua – Tambo 34 Asfaltada
Tambo – Machente 95 En proceso de Asfaltado
Machente San Francisco 30 En proceso de Asfaltado

Mapa Nº 01

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

ACCESOS A OBRA

Mapa de macro localización y micro localización del proyecto

A continuación se presentan los mapas de macro localización y micro
localización del proyecto: Mapa Nº 02

Mapa Nº 02
Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD
DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

CORREDOR ECONOMICO DEL VRAE

FUENTE: Asociación de municipalidades del Valle del Río Apurimac y el ENE

4. DESCRIPCIÓN DE LA ZONA DEL ESTUDIO

Las áreas involucradas en el proyecto, motivo del presente estudio se ubican
topográficamente en una llanura con pendiente de aproximadamente de 5 a
15%.

4.1. DEL TERRENO

El área donde se construirá el Área Deportiva de la Localidad de Ayna, tiene un
área total de 1,027.50 m2. El terreno destinado al área de deportes se dispone
de un área con pendiente irregular, de propiedad de la Municipalidad Distrital
de Ayna, ubicado en la entrada de la población.
El área donde se construirá el Área Deportiva de la Localidad de Ayna, tiene
los límites siguientes:
Por el frente : 1 tramo 33.54 ml, Con el Calle S/N
Por la Derecha : 1 tramo 58.95 ml, Con el Calle S/N
Por la Izquierda : 1 tramo 37.23ml, Con Jr. Grau
Por el Fondo : 1 tramo 35.20ml, Con Pje. Libertad
Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD
DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

AREA = 1,027.50 m2
PERIMETRO = 146.09 Ml

4.2. DESCRIPCION DEL PROYECTO

El proyecto abarca una superficie de intervención de 1,027.50 m2, en ella se
ejecutará trabajos de movimiento de tierras, limpieza, nivelación y eliminación
de desmonte; para luego, ejecutar los siguientes trabajos:
• 01 Losa Deportiva de concreto simple f’c=175 kg/cm2 de 32x19m,
e=0.15m.
• Cerco Perimétrico con malla olímpica sostenido en tubo galvanizado
sobre un muro de concreto armado (sobrecimiento).
• Servicio Higiénico para Damas y Varones.
• Tribunas.
• Cobertura en tribunas
• Muro de Contención.
• Áreas Verdes.
• Instalaciones Eléctricas y Sanitarias.

4.3. CARACTERISTICAS CONSTRUCTIVAS DEL PROYECTO

ARQUITECTURA
El proyecto arquitectonico consiste en la construccion de una losa deportiva de
uso multiple con sus respectivas tribunas de concreto ciclopeo con graderias,
con arcos metalicos de fulbito y tablero de basquetbol, con fijadores para net,
asi mismo infraestrutura de servicios higienicos de albañileria confinada,Muro
de contencion. Toda esta obra estara encerrada por un cerco perimetrico de
malla de acero.

PINTURA
Se marcan las características principales de los elementos arquitectónicos. Se
usan en la demarcación de todas las líneas que conforman el perímetro de las
zonas donde se desarrollan las actividades de las distintas disciplinas a
practicar en dicho espacio recreativo. El tipo de material a usar en la
demarcación es la pintura esmalte contra tráfico de colores distintas indicadas
en los planos y especificaciones técnicas para cada tipo de disciplina.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

INSTALACIONES ELECTRICAS
Se ha proyectado con el fin de dotar de energia electrica a la losa deportiva y
las instalaciones del ambiente del servicio higienico con una acometida de la
red publica para ser conducida al Tablero General. Los componentes que
conforman estas instalaciones se describen lineas abajo.

RED DE ALIMENTACION A TABLERO

El cable alimentador principal entre el punto de alimentacion en baja tension y
el tablero general.
Luego desde el tablero general se instalaran los cables alimentadores hacia
circuitos derivados hasta llegar a cada uno de los centros de luz.

RED DE ILUMINACION DE LOSA DEPORTIVA

La iluminacion de la losa deportiva se realizara mediante proyectores
simetricos de 500 watts, cada proyector estara colocado en el correspondiente
poste de fierro (detallado en los planos respectivos), para lo cual se
implementaran con elementos necesarios para su optimo funcionamiento. Este
sistema sera manejado con un sistema de llaves termomagneticas.

5. IMPACTO AMBIENTAL
El diseño propuesto, en cuanto a los materiales utilizados no afecta al medio
ambiente, toda vez que el tamaño de la edificacion es una estructura
relativamente mediana, no producira ninguna depredacion del bosque
circundante.
Asi mismo no existen instalaciones que permiten el uso de combustible,
lubricantes, filtros, etc, en cantidades regulares. Esto garantiza la conservacion
del bosque en su estado natural, al no generar desechos de ninguna indole.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
 MEMORIA
MUNICIPALIDAD DISTRITAL DE AYNA DESCRIPTIVA

6. PRESUPUESTO DEL PROYECTO

PRESUPUESTO DE OBRA
COSTO DIRECTO S/. 286,489.81
GASTOS GENERALES (10%) S/. 28,648.98
UTILIDAD (5%) S/. 14,324.49
I.G.V. (18%) S/. 59,303.39
GASTOS DE SUPERVISION S/. 18,000.00
VALOR REFERENCIAL S/. 406,766.67
COSTO DEL PROYECTO S/. 406,766.67

El monto total del Presupuesto de Obra asciende a S/. 406,766.67

7. MODALIDAD DE EJECUCION
La modalidad de ejecución será por Contrata.

8. TIEMPO DE EJECUCION
De acuerdo a la disponibilidad económica, de los materiales y equipos, el
tiempo de ejecución se ha calculado en 4 meses.

Expediente Técnico: “INSTALACION DE LOSA DE RECREACION MULTIUSO EN EL SECTOR MIRADOR DE LA CIUDAD

DE SAN FRANCISCO, DISTRITO DE AYNA - LA MAR - AYACUCHO”
