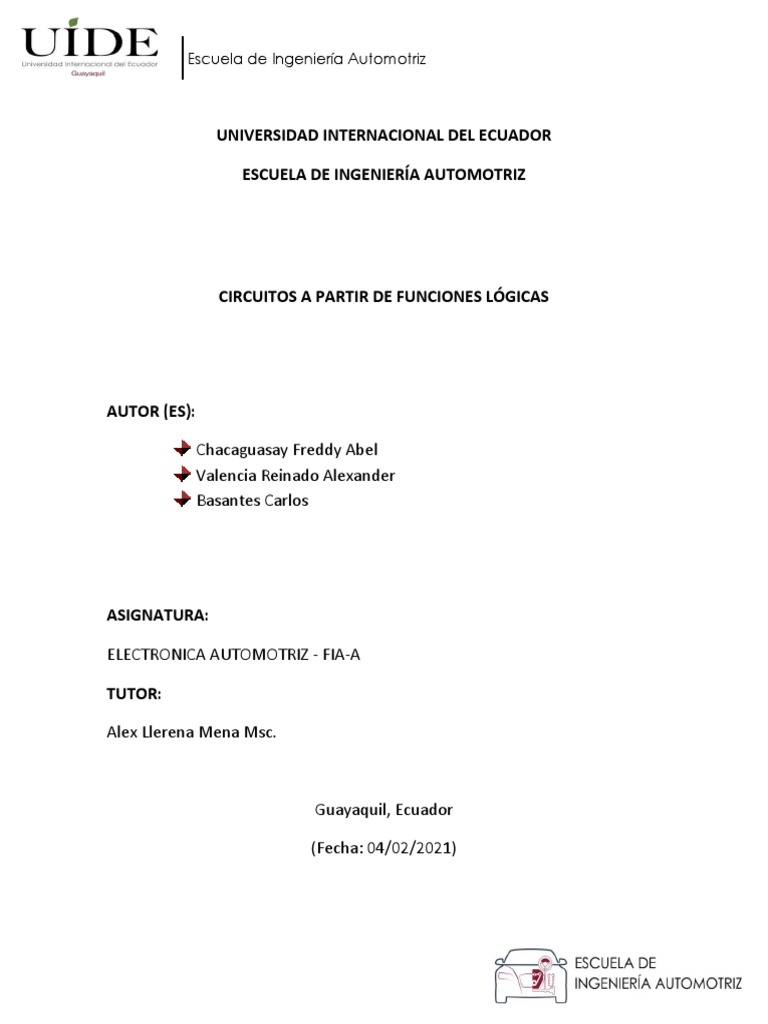

UNIVERSIDAD INTERNACIONAL DEL ECUADOR
ESCUELA DE INGENIERÍA AUTOMOTRIZ
CIRCUITOS A PARTIR DE FUNCIONES LÓGICAS
AUTOR (ES):
Chacaguasay Freddy Abel
Valencia Reinado Alexander
Basantes Carlos
ASIGNATURA:
ELECTRONICA AUTOMOTRIZ - FIA-A
TUTOR:
Alex Llerena Mena Msc.
Guayaquil, Ecuador
(Fecha: 04/02/2021)
Escuela de Ingeniería Automotriz
CONTROLADOR AUTOMÁTICO DE BOMBA DE AGUA
Objetivo general
Realizar un circuito automático de una bomba de agua que contra el nivel del tanque
de agua.
Objetivo especifico
✓ Entender el funcionamiento del circuito que contrala el nivel del agua.
✓ Efectuar el circuito del diagrama electrónico correspondiente.
✓ Demostrar los componentes que se utilizaron para la realización del circuito.
Marco teórico
Circuitos a partir de funciones lógicas
Una función lógica puede ser expresada por un producto de sumas o por una suma de
productos. Los términos individuales de estas funciones no son necesariamente minterms o
maxterms.
Estas funciones lógicas pueden ser implementadas por compuertas. Cada término del
producto se genera con una compuerta AND, y las salidas de estas compuertas AND se
suman lógicamente en una compuerta OR. En general, si una función es la suma de n términos
productos, la estructura física de las compuertas contará de n puertas AND y un arreglo de
compuertas OR que puedan soportar todas las entradas.
Una función que se exprese por un producto de sumas puede realizares mediante unas
compuertas OR seguidas de un arreglo de compuertas AND soporten todas las entradas. Cada
término de la suma se genera con una compuerta OR, y las salidas de estas compuertas OR
se multiplican lógicamente en una compuerta AND.
En general, si una función es el producto de n términos sumas, la estructura física de
las compuertas contará de n compuertas OR y un arreglo de compuertas AND que puedan
soportar todas las entradas.
Escuela de Ingeniería Automotriz
Figura 1. Circuitos a partir de funciones lógicas
Controlador automático de bomba de agua
Se trata de un circuito automático que controla una bomba de agua. El motor se
enciende automáticamente cuando el agua del tanque cae por debajo del límite. Del mismo
modo, se apaga cuando se llena el tanque. Esta constituido de una sola puerta NAND
(CD4011), el circuito es simple, compacto y económico. Funciona con una fuente de
alimentación de 12 V CC y consume muy poca energía.
El circuito se puede dividir en dos partes: circuito controlador y circuito indicador.
Circuito controlador de bomba de agua automático
La siguiente figura muestra el circuito del controlador. Consideremos dos sondas de
referencia "A" y "B" dentro del tanque, donde "A" es la sonda de límite inferior y "B" es la
sonda de límite superior. La alimentación de 12V DC se le da a la sonda C, que es el límite
de agua mínima siempre almacenada en el tanque.
Figura 2. Circuito controlador de bomba de agua automático
Escuela de Ingeniería Automotriz
El límite inferior 'A' está conectado a la base del transistor T1 (BC547), cuyo colector
está conectado a la fuente de alimentación de 12V y el emisor está conectado al relé RL1. El
relé RL1 está conectado al pin 13 de la puerta NAND N3.
De manera similar, la sonda de límite superior 'B' está conectada a la base del
transistor T2 (BC547), cuyo colector está conectado a la fuente de alimentación de 12V y el
emisor está conectado a los pines 1 y 2 de la puerta NAND N1 y a tierra a través de resistencia
R3. El pin de salida 4 de la puerta NAND N2 está conectado al pin 12 de la puerta NAND
N3. La salida de N3 está conectada al pin de entrada 6 de N2 y la base del transistor T3 a
través de la resistencia R4. El relé RL2 conectado al emisor del transistor T3 se utiliza para
impulsar el motor.
Tabla 1. Indicación Del Nivel De Agua Mediante LEDs.
Indicación del nivel de agua mediante LEDs
Nivel de agua dentro del Encendido de LEDs
tanque
Tanque lleno LED1, LED2, LED3, LED4, LED5
¾ Tanque LED1, LED2, LED3, LED4
½ Tanque LED1, LED2, LED3
¼ Tanque LED1, LED2
Nivel mínimo LED1
Nota. La tabla nos indica los niveles de agua en el tanque
Operación de circuito
Si el tanque se llena por debajo de la sonda A, los transistores T1 y T2 no conducen
y la salida de N3 aumenta. Esta salida alta energiza el relé RL2 para impulsar el motor y
comienza a bombear agua al tanque.
Cuando el tanque se llena por encima de la sonda A pero por debajo de la sonda B, el
agua dentro del tanque proporciona voltaje base para impulsar el transistor T1 y el relé RL1
se activa para hacer que el pin 13 de la puerta N3 esté en alto. Sin embargo, el agua dentro
Escuela de Ingeniería Automotriz
del tanque no proporciona voltaje base al transistor T2, por lo que no conduce y la lógica
construida alrededor de las puertas NAND N1 y N2 sale baja al pin 12 de la puerta N3. El
efecto neto es que la salida de N3 permanece alta y el motor continúa bombeando agua al
tanque.
Cuando el tanque se llena hasta el nivel de la sonda B, el agua dentro del tanque aún
proporciona voltaje base al transistor T1 y el relé RL1 se activa para hacer que el pin 13 de
la puerta N3 esté en alto. Al mismo tiempo, el agua dentro del tanque también proporciona
voltaje base para impulsar el transistor T2 y la lógica construida alrededor de las salidas
NAND N1 y N2 altas al pin 12 de la puerta N3. El efecto neto es que la salida en el pin 11
de N3 baja y el motor deja de bombear agua al tanque.
Cuando el nivel del agua cae por debajo de la sonda B, pero por encima de la sonda
A, el agua dentro del tanque aún proporciona voltaje base al transistor T1 y el relé RL1
permanece energizado para hacer que el pin 13 de la puerta N3 esté alto. Sin embargo, el
transistor T2 no conduce y la lógica construida alrededor de las puertas NAND N1 y N2 sale
alta al pin 12 de N3. Como resultado, la salida de N3 permanece baja y el motor permanece
parado.
Cuando el nivel del agua cae por debajo de la sonda A, ambos transistores T1 y T2
no conducen. La puerta NAND N3 da una salida alta para impulsar el relé RL2 y el motor
reinicia el bombeo de agua al tanque.
Circuito indicador
El circuito indicador / monitorización. Consta de cinco LED, que se iluminan para
indicar el nivel de agua en el tanque superior. Dado que la fuente de alimentación de 12V se
proporciona al agua en la base del tanque, los transistores T3 a T7 obtienen voltaje base y
conducen para encender los LED (LED5 hacia abajo hasta LED1).
Cuando el agua en el tanque alcanza el mínimo en el nivel C, el transistor T7 conduce
y el LED1 se ilumina. Cuando el nivel del agua sube a un cuarto del tanque, el transistor T6
conduce y el LED1 y el LED2 se iluminan. Cuando el nivel del agua sube a la mitad del
tanque, el transistor T5 conduce y los LED1, LED2 y LED3 se iluminan.
Escuela de Ingeniería Automotriz
Cuando el nivel del agua sube a tres cuartos del tanque, el transistor T4 conduce y el
LED1 al LED4 se encienden. Cuando el tanque está lleno, el transistor T3 conduce y los
cinco LED se iluminan. Entonces, a partir del brillo de los LED, se puede conocer el nivel
del agua en el tanque (ver la tabla). Los leds se pueden montar en cualquier lugar para facilitar
el seguimiento.
