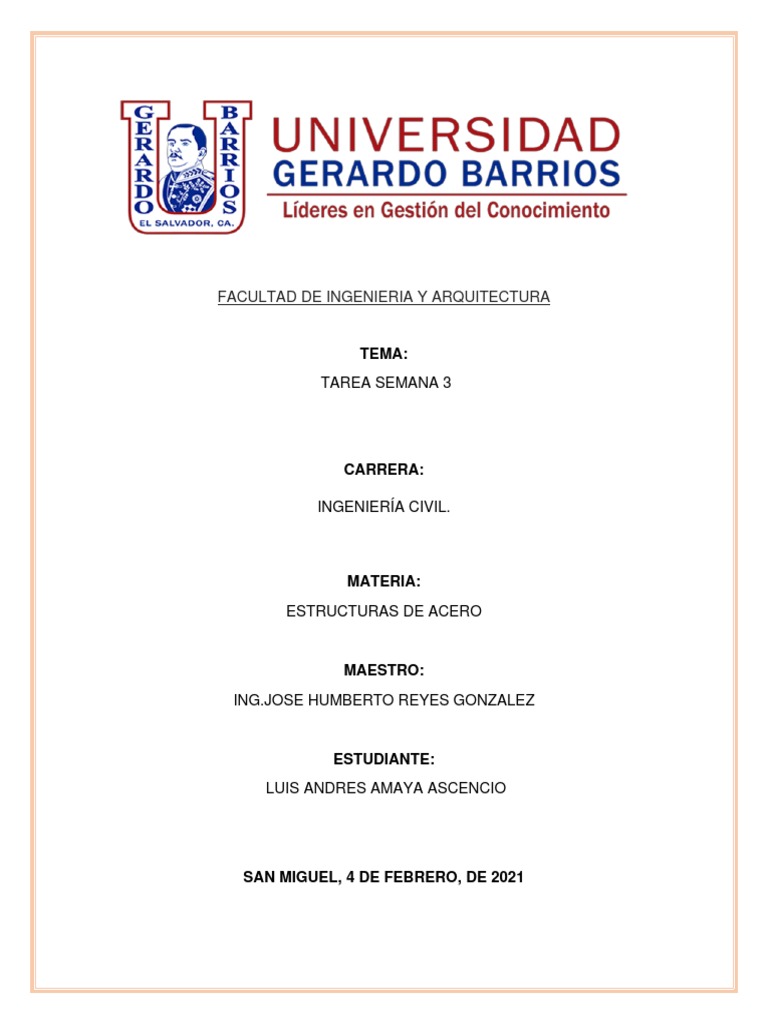

FACULTAD DE INGENIERIA Y ARQUITECTURA

TEMA:
TAREA SEMANA 3

CARRERA:

INGENIERÍA CIVIL.

MATERIA:
ESTRUCTURAS DE ACERO

MAESTRO:
ING.JOSE HUMBERTO REYES GONZALEZ

ESTUDIANTE:
LUIS ANDRES AMAYA ASCENCIO

SAN MIGUEL, 4 DE FEBRERO, DE 2021

Ejercicio 1

Seleccione la sección W económica que soporte las siguientes cargas a tensión: PD= 60 ton, PL=80
ton. Acero A992 con dos líneas de tornillos de 7/8” en cada patín (4tornillos en cada línea),
separados 3 pulgadas centro a centro

Calculando Pu=1.2D+1.6L=

Pu=1.2(60ton)+1.6(80ton)=200ton=440.92Klb

Ag=440.92/0.9*50=9.79 in2

Se selecciona La sección W8x35ya que el área de esta sección es mayor a la requerida de 9.79 in².

Por Rotura

Ae=Pu/∅Fu, ∅ =0.75

Ae=440.92/0.75*65=9.044in2

U=1-x/L,L=9
X considerando la mitad del peso

35/2=17.5

Y=0.688

U=1-0.688/9=0.92

Bf/D=8.02/8.12=0.987>0.66 U=0.90

Se toma U=0.92

AN=Ae/U

An=9.04/0.92=9.82

Area Gruesa

Ag=AN+A agujeros

Ag=9.82+4*7/8+1/8*0.495=11.80
El área requerida es de =9.79 es menor que la área Requerida de 11.80in2

W8*36

Se considerar una W8*48 con una área de 14.1in2

Tomando w8x48(Fy=50Klb/pulg2Fu=65Klb/plg2)Tornillos 7/8

Fluencia de la sección total

Pn=FyAg=(50)(11.80)=590K

LRFD

=(0.9)(590)=531K

Resistencia por fractura por tensión

An=14.1-(4)(7/8+1/8)(0.685)=11.36

X=0.777

W8x48

Ag=11.80,Tf=0.685plg

Bf=8.11
U=1-(0.777/9)=0.91

Bf=8.11<2/3(8.50)=5.66

U=0.90

Af=(0.90)(11.36)=10.22

Pn=(65)(10.22)=664.3k

LRFD

=(0.75)(664.3)=498.22K

Resistencia del bloque de cortante considerabdo todos los patines

Agv=(4)(11plg)(0.685)=30.14

Anv=(4)(11plg-3.5(7/8+1/8))0.685=20.55 PLg2

Ant=(4)(1.93-(1/2)(7/8+1/8))0.685=3.92PLs2
Rn=0.6(65)(20.55)+(1.00)(65)(3.92)=1056.25k

Rn=(0.6)(50)(30.14)+(1.00)(65)(3.92)=1159k

Rn=1056.25k<1159k

LRFD

=(0.75)(1056.25)=792.18K

Ejercicio 2

Una W8x40 de acero a992 que tiene dos líneas de tornillos de ¾´´ de diámetro de cada patin. Hay 3
tornillos en cada línea, 4 plg entre centros. (Fy= 50 klb/plg2 Fu=65 klb/plg2)

Solución:

a) Fluencia de la sección total:

𝑃𝑛 = 𝐹𝑦 ∗ 𝐴𝑔 = (50 𝑘𝑙𝑏/𝑝𝑙𝑔2)(11.7 𝑝𝑙𝑔2) = 585 𝑘

LRFD

= (0.9) (585) =526.5 k

b) Resistencia a la fractura por tensión

𝐴𝑛 = 𝐴𝑔 − á𝑟𝑒𝑎 𝑑𝑒 𝑎𝑔𝑢𝑗𝑒𝑟𝑜𝑠
3 1
An=11.7 plg2- 4(4 𝑝𝑙𝑔 + 8 𝑝𝑙𝑔)(0.560)=9.74 plg2

𝑥 = 𝑦 =0.735
 W8x40(Ag=11.7 plg2; d= 8.25 plg;
tw=0.360plg; bf=8.07plg; tf=0.560 plg)

𝑥 0.735
U=1− =1− = 0.91
𝐿 2 𝑥 4 𝑝𝑙𝑔

BF
2
𝐵𝑓 = 8.07 𝑝𝑙𝑔 < 𝑥 8.25 = 5.5
3
8.07 𝑝𝑙𝑔
Bf/d= 8.25 𝑝𝑙𝑔 = 0.98

U=0.90 Ya que no cumple

𝐴𝑒 = 𝐴𝑛𝑈 = (0.90)(9.74𝑝𝑙𝑔2) = 8.77 𝑝𝑙𝑔2

𝑃𝑛 = 𝐹𝑦𝐴𝑒 = (65 𝑘𝑙𝑏/𝑝𝑙𝑔2)( 8.77 𝑝𝑙𝑔2) = 570.05 𝑘

 LRFD

= (0.75)
(570.05) =427.54 k

Resistencia del bloque cortante considerando ambos patines

𝐴𝑔𝑣 = (4)(10𝑝𝑙𝑔)(0.560 𝑝𝑙𝑔) = 22.4 𝑝𝑙𝑔2

3 1
Anv=(4) [10 𝑝𝑙𝑔 − 2.5( 𝑝𝑙𝑔 + 𝑝𝑙𝑔] (0.560 plg) =17.5 plg2
4 8

1 3 1
Ant=(4) [1.5 𝑝𝑙𝑔 − ( 𝑝𝑙𝑔 + 𝑝𝑙𝑔] (0.560 plg) =2.40 plg2
2 4 8

𝑅𝑛 = (0.6)(65 𝑘𝑙𝑏/𝑝𝑙𝑔2)(17.5 𝑝𝑙𝑔2) + (1.00)(65 𝑘𝑙𝑏/𝑝𝑙𝑔2)(2.40 𝑝𝑙𝑔2) = 838.5 𝑘

≤ (0.6)(50 𝑘𝑙𝑏/𝑝𝑙𝑔2)(22.4 𝑝𝑙𝑔2) + (1.00)(65 𝑘𝑙𝑏/𝑝𝑙𝑔2)(2.40 𝑝𝑙𝑔2) = 828 𝑘
𝑅𝑛 = 838.5 𝑘 < 828 𝑘
LRFD

= (0.75) (828) =621

k
