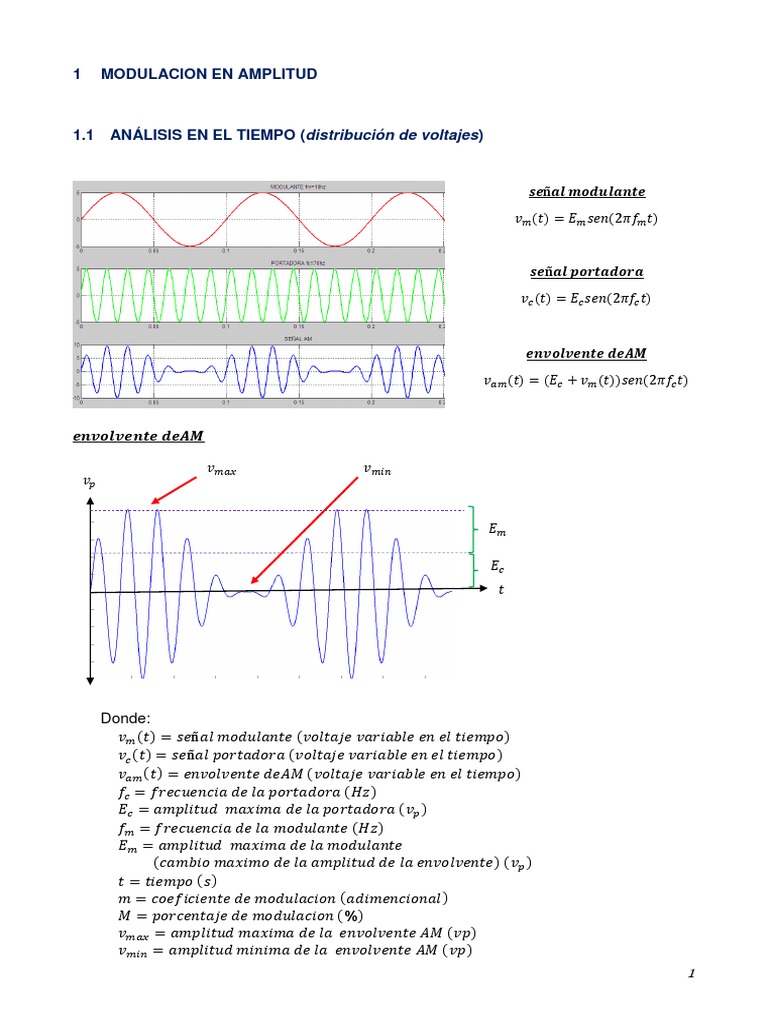

1 MODULACION EN AMPLITUD

1.1 ANÁLISIS EN EL TIEMPO (distribución de voltajes)

𝒔𝒆ñ𝒂𝒍 𝒎𝒐𝒅𝒖𝒍𝒂𝒏𝒕𝒆

𝑣𝑚 (𝑡) = 𝐸𝑚 𝑠𝑒𝑛(2𝜋𝑓𝑚 𝑡)

𝒔𝒆ñ𝒂𝒍 𝒑𝒐𝒓𝒕𝒂𝒅𝒐𝒓𝒂
𝑣𝑐 (𝑡) = 𝐸𝑐 𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡)

𝒆𝒏𝒗𝒐𝒍𝒗𝒆𝒏𝒕𝒆 𝒅𝒆𝑨𝑴
𝑣𝑎𝑚 (𝑡) = (𝐸𝑐 + 𝑣𝑚 (𝑡))𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡)

𝒆𝒏𝒗𝒐𝒍𝒗𝒆𝒏𝒕𝒆 𝒅𝒆𝑨𝑴

𝑣𝑚𝑎𝑥 𝑣𝑚𝑖𝑛
𝑣𝑝

𝐸𝑚

𝐸𝑐
𝑡

Donde:
𝑣𝑚 (𝑡) = 𝑠𝑒ñ𝑎𝑙 𝑚𝑜𝑑𝑢𝑙𝑎𝑛𝑡𝑒 (𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑣𝑎𝑟𝑖𝑎𝑏𝑙𝑒 𝑒𝑛 𝑒𝑙 𝑡𝑖𝑒𝑚𝑝𝑜)
𝑣𝑐 (𝑡) = 𝑠𝑒ñ𝑎𝑙 𝑝𝑜𝑟𝑡𝑎𝑑𝑜𝑟𝑎 (𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑣𝑎𝑟𝑖𝑎𝑏𝑙𝑒 𝑒𝑛 𝑒𝑙 𝑡𝑖𝑒𝑚𝑝𝑜)
𝑣𝑎𝑚 (𝑡) = 𝑒𝑛𝑣𝑜𝑙𝑣𝑒𝑛𝑡𝑒 𝑑𝑒𝐴𝑀 (𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑣𝑎𝑟𝑖𝑎𝑏𝑙𝑒 𝑒𝑛 𝑒𝑙 𝑡𝑖𝑒𝑚𝑝𝑜)
𝑓𝑐 = 𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎 𝑑𝑒 𝑙𝑎 𝑝𝑜𝑟𝑡𝑎𝑑𝑜𝑟𝑎 (𝐻𝑧)
𝐸𝑐 = 𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑 𝑚𝑎𝑥𝑖𝑚𝑎 𝑑𝑒 𝑙𝑎 𝑝𝑜𝑟𝑡𝑎𝑑𝑜𝑟𝑎 (𝑣𝑝 )
𝑓𝑚 = 𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎 𝑑𝑒 𝑙𝑎 𝑚𝑜𝑑𝑢𝑙𝑎𝑛𝑡𝑒 (𝐻𝑧)
𝐸𝑚 = 𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑 𝑚𝑎𝑥𝑖𝑚𝑎 𝑑𝑒 𝑙𝑎 𝑚𝑜𝑑𝑢𝑙𝑎𝑛𝑡𝑒
(𝑐𝑎𝑚𝑏𝑖𝑜 𝑚𝑎𝑥𝑖𝑚𝑜 𝑑𝑒 𝑙𝑎 𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑒𝑛𝑣𝑜𝑙𝑣𝑒𝑛𝑡𝑒) (𝑣𝑝 )
𝑡 = 𝑡𝑖𝑒𝑚𝑝𝑜 (𝑠)
𝑚 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑚𝑜𝑑𝑢𝑙𝑎𝑐𝑖𝑜𝑛 (𝑎𝑑𝑖𝑚𝑒𝑛𝑐𝑖𝑜𝑛𝑎𝑙)
𝑀 = 𝑝𝑜𝑟𝑐𝑒𝑛𝑡𝑎𝑗𝑒 𝑑𝑒 𝑚𝑜𝑑𝑢𝑙𝑎𝑐𝑖𝑜𝑛 (%)
𝑣𝑚𝑎𝑥 = 𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑 𝑚𝑎𝑥𝑖𝑚𝑎 𝑑𝑒 𝑙𝑎 𝑒𝑛𝑣𝑜𝑙𝑣𝑒𝑛𝑡𝑒 𝐴𝑀 (𝑣𝑝)
𝑣𝑚𝑖𝑛 = 𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑 𝑚𝑖𝑛𝑖𝑚𝑎 𝑑𝑒 𝑙𝑎 𝑒𝑛𝑣𝑜𝑙𝑣𝑒𝑛𝑡𝑒 𝐴𝑀 (𝑣𝑝)
1
1.1.1 ECUACIONES

Coeficiente de modulación: expresa la cantidad de cambio en amplitud de una onda AM


𝐸𝑚
𝑚=
𝐸𝑐
Porcentaje de modulación: Coeficiente de modulación expresado en porcentaje.
𝑀 = 𝑚 ∗ 100
Amplitud máxima de la envolvente AM:
𝑣𝑚𝑎𝑥 = 𝐸𝑐 + 𝐸𝑚
Amplitud máxima de la envolvente AM:
𝑣𝑚𝑎𝑥 = 𝐸𝑐 − 𝐸𝑚
Envolvente de AM: variamos la amplitud de la señal portadora en función de la
señal modulante.

𝑣𝑎𝑚 (𝑡) = (𝐸𝑐 + 𝑣𝑚 (𝑡))𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡) 𝑃𝑒𝑟𝑜: 𝑣𝑚 (𝑡) = 𝐸𝑚 𝑠𝑒𝑛(2𝜋𝑓𝑚 𝑡)


𝐸𝑚
𝑣𝑎𝑚 (𝑡) = (𝐸𝑐 + 𝐸𝑚 𝑠𝑒𝑛(2𝜋𝑓𝑚 𝑡))𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡) 𝑡𝑎𝑚𝑏𝑖𝑒𝑛: 𝑚 = → 𝐸𝑚 = 𝑚𝐸𝑐
𝐸𝑐
𝑣𝑎𝑚 (𝑡) = (𝐸𝑐 + 𝑚𝐸𝑐 𝑠𝑒𝑛(2𝜋𝑓𝑚 𝑡))𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡)
𝑣𝑎𝑚 (𝑡) = 𝐸𝑐 𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡) + 𝑚𝐸𝑐 𝑠𝑒𝑛(2𝜋𝒇𝒎 𝑡)𝑠𝑒𝑛(2𝜋𝒇𝒄 𝑡)
cos(𝑥−𝑦)−cos(𝑥+𝑦)
𝑝𝑜𝑟 𝑡𝑟𝑖𝑔𝑜𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑎: 𝑠𝑒𝑛(𝑥)𝑠𝑒𝑛(𝑦) = 2

frecuencia de la portadora frecuencia lateral superior frecuencia lateral inferior

𝑚𝐸𝑐 𝑚𝐸𝑐
𝑣𝑎𝑚 (𝑡) = 𝐸𝑐 𝑠𝑒𝑛(2𝜋𝑓𝑐 𝑡) − 𝑐𝑜𝑠(2𝜋(𝒇𝒄 + 𝒇𝒎 )𝑡) + 𝑐𝑜𝑠(2𝜋(𝒇𝒄 − 𝒇𝒎 )𝑡)
2 2

Amplitud de la potadora Amplitud de la frecuencia Amplitud de la frecuencia


lateral superior lateral inferior

1.2 ANÁLISIS EN LA FRECUENCIA (distribución de voltajes)

𝑎𝑚𝑝𝑙𝑖𝑡𝑢𝑑

𝐸𝑐
𝑉𝑓𝑙𝑖 𝑉𝑓𝑙𝑠

𝑳𝑺𝑩 𝑼𝑺𝑩
𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎
𝒇𝒇𝒍𝒊 𝒇𝒄 𝒇𝒇𝒍𝒔

𝑩
Frecuencia lateral inferior
2
𝑓𝑓𝑙𝑖 = 𝒇𝒄 − 𝒇𝒎
Frecuencia lateral inferior
𝑓𝑓𝑙𝑠 = 𝒇𝒄 + 𝒇𝒎
Voltaje de las Frecuencia lateral superior e inferior
𝑚𝐸𝑐
𝑉𝑓𝑙𝑠 = 𝑉𝑓𝑙𝑖 =
2

fs=1000

t=(-15:1/(2*fs):15);

%modulante
subplot(4,1,1);
fm=10;
y=5*sin(2*pi*fm*t);
plot(t,y,'r');
title('MODULANTE fm=10hz');
grid on;
axis ([0 0.3 -5 5]);

%portadora

subplot(4,1,2);

fc=50;
y1=5*sin(2*pi*fc*t);
plot(t,y1,'BLACK')
grid on;
title('PORTADORA fc=50hz');
axis ([0 0.3 -5 5]);

%AM
subplot(4,1,3);
y2=(5+y).*sin(2*pi*fc*t)
plot(t,y2,'b');
grid on;
axis ([0 0.3 -10 10]);
title('SEÑAL AM');
%FM
subplot(4,1,4);
y2=5*sin(2*pi*fc*t+y);
plot(t,y2,'b');
grid on;
title('señal FM');
axis ([0 0.3 -7 7]);
x=(-2:0.1:3)
x=2*y-3
