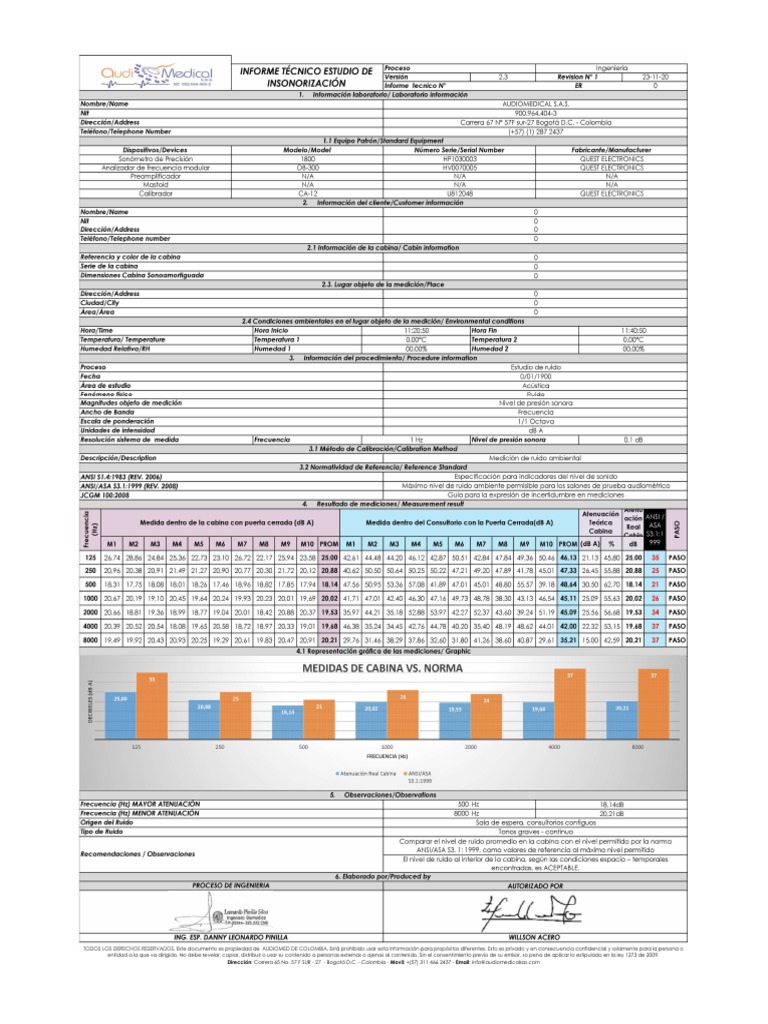

Proceso Ingeniería

INFORME TÉCNICO ESTUDIO DE

Versión 2.3 Revision N° 1 23-11-20
INSONORIZACIÓN Informe tecnico N° ER 0
1.     Información laboratorio/ Laboratorio información
Nombre/Name AUDIOMEDICAL S.A.S.
Nit 900.964.404-3
Dirección/Address Carrera 67 Nº 57F sur-27 Bogotá D.C. - Colombia
Teléfono/Telephone Number (+57) (1) 287 2437
1.1 Equipo Patrón/Standard Equipment
Dispositivos/Devices Modelo/Model Número Serie/Serial Number Fabricante/Manufacturer
Sonómetro de Precisión 1800 HP1030003 QUEST ELECTRONICS
Analizador de frecuencia modular OB-300 HV0070005 QUEST ELECTRONICS
Preamplificador N/A N/A N/A
Mastoid N/A N/A N/A
Calibrador CA-12 U812048 QUEST ELECTRONICS
2.     Información del cliente/Customer información
Nombre/Name 0
Nit 0
Dirección/Address 0
Teléfono/Telephone number 0
2.1 Información de la cabina/ Cabin information
Referencia y color de la cabina 0
Serie de la cabina 0
Dimensiones Cabina Sonoamortiguada 0
2.3. Lugar objeto de la medición/Place
Dirección/Address 0
Ciudad/City 0
Área/Área 0
2.4 Condiciones ambientales en el lugar objeto de la medición/ Environmental conditions
Hora/Time Hora Inicio 11:20:50 Hora Fin 11:40:50
Temperatura/ Temperature Temperatura 1 0,00°C Temperatura 2 0,00°C
Humedad Relativa/RH Humedad 1 00,00% Humedad 2 00,00%
3.     Información del procedimiento/ Procedure information
Proceso Estudio de ruido
Fecha 0/01/1900
Área de estudio Acústica
Fenómeno físico Ruido
Magnitudes objeto de medición Nivel de presión sonora
Ancho de Banda Frecuencia
Escala de ponderación 1/1 Octava
Unidades de intensidad dB A
Resolución sistema de medida Frecuencia 1 Hz Nivel de presión sonora 0,1 dB
3.1 Método de Calibración/Calibration Method
Descripción/Description Medición de ruido ambiental
3.2 Normatividad de Referencia/ Reference Standard
ANSI S1.4:1983 (REV. 2006) Especificación para indicadores del nivel de sonido
ANSI/ASA S3.1:1999 (REV. 2008) Máximo nivel de ruido ambiente permisible para los salones de prueba audiométrico
JCGM 100:2008 Guía para la expresión de incertidumbre en mediciones
4.     Resultado de mediciones/ Measurement result
Atenu
Atenuación
Frecuencia

ación ANSI /
Medida dentro de la cabina con puerta cerrada (dB A) Medida dentro del Consultorio con la Puerta Cerrada(dB A) Teórica

PASO
Real ASA
(Hz)

Cabina
Cabin S3.1:1
M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 PROM M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 PROM (dB A) % dB 999

125 26,74 28,86 24,84 25,36 22,73 23,10 26,72 22,17 25,94 23,58 25,00 42,61 44,48 44,20 46,12 42,87 50,51 42,84 47,84 49,36 50,46 46,13 21,13 45,80 25,00 35 PASO

250 20,96 20,38 20,91 21,49 21,27 20,90 20,77 20,30 21,72 20,12 20,88 40,62 50,50 50,64 50,25 50,22 47,21 49,20 47,89 41,78 45,01 47,33 26,45 55,88 20,88 25 PASO

500 18,31 17,75 18,08 18,01 18,26 17,46 18,96 18,82 17,85 17,94 18,14 47,56 50,95 53,36 57,08 41,89 47,01 45,01 48,80 55,57 39,18 48,64 30,50 62,70 18,14 21 PASO

1000 20,67 20,19 19,10 20,45 19,64 20,24 19,93 20,23 20,01 19,69 20,02 41,71 47,01 42,40 46,30 47,16 49,73 48,78 38,30 43,13 46,54 45,11 25,09 55,63 20,02 26 PASO

2000 20,66 18,81 19,36 18,99 18,77 19,04 20,01 18,42 20,88 20,37 19,53 35,97 44,21 35,18 52,88 53,97 42,27 52,37 43,60 39,24 51,19 45,09 25,56 56,68 19,53 34 PASO

4000 20,39 20,52 20,54 18,08 19,65 20,58 18,72 18,97 20,33 19,01 19,68 46,38 35,24 34,45 42,76 44,78 40,20 35,40 48,19 48,62 44,01 42,00 22,32 53,15 19,68 37 PASO

8000 19,49 19,92 20,43 20,93 20,25 19,29 20,61 19,83 20,47 20,91 20,21 29,76 31,46 38,29 37,86 32,60 31,80 41,26 38,60 40,87 29,61 35,21 15,00 42,59 20,21 37 PASO
4.1 Representación gráfica de las mediciones/ Graphic

MEDIDAS DE CABINA VS. NORMA 37 37

35
DECIBELES (dB A)

25,00 25 26
24
20,88 21 20,02 19,53 19,68 20,21
18,14

125 250 500 1000 2000 4000 8000

FRECUENCIA (Hz)

Atenuación Real Cabina ANSI/ASA

S3.1:1999

5.     Observaciones/Observations
Frecuencia (Hz) MAYOR ATENUACIÓN 500 Hz 18,14dB
Frecuencia (Hz) MENOR ATENUACIÓN 8000 Hz 20,21dB
Origen del Ruido Sala de espera, consultorios contiguos
Tipo de Ruido Tonos graves - continuo
Comparar el nivel de ruido promedio en la cabina con el nivel permitido por la norma
ANSI/ASA S3. 1: 1999, como valores de referencia al máximo nivel permitido
Recomendaciones / Observaciones
El nivel de ruido al interior de la cabina, según las condiciones espacio – temporales
encontradas, es ACEPTABLE.
6. Elaborado por/Produced by
PROCESO DE INGENIERIA AUTORIZADO POR

ING. ESP. DANNY LEONARDO PINILLA WILLSON ACERO
