CCTV

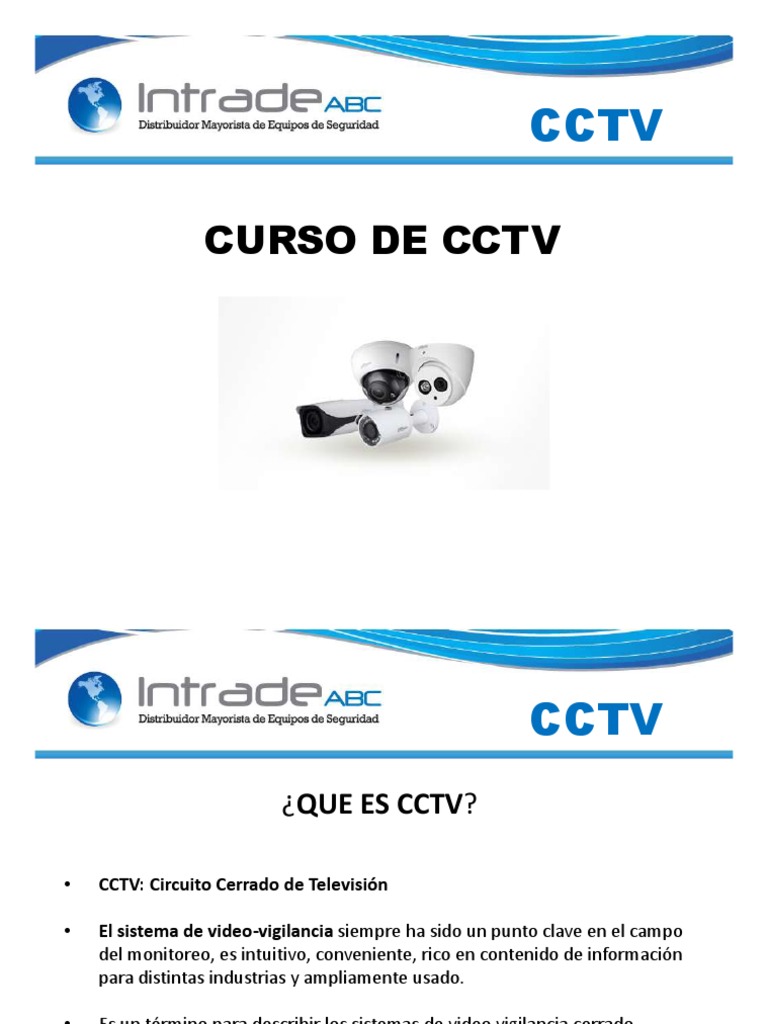

CURSO DE CCTV
 CCTV
¿QUE ES CCTV?

• CCTV: Circuito Cerrado de Televisión

• El sistema de video-vigilancia siempre ha sido un punto clave en el campo

del monitoreo, es intuitivo, conveniente, rico en contenido de información
para distintas industrias y ampliamente usado.

• Es un término para describir los sistemas de video vigilancia cerrado.

 CCTV
¿Objetivos del CCTV?
-Monitoreo: Uno o varios operadores, ubicados en un cuarto de
control local o remoto, apoyarán la labor de vigilancia a través de las
cámaras ubicadas en los puntos críticos de la instalación.

-Registro: La grabación del video de todas las cámaras es fundamental

para usarlo como evidencia en casos donde se requiera acudir a
instancias legales.

-Persuasión: Combinado con el uso de avisos indicando la existencia

de cámaras, sirven como elemento disuasivo.
 CCTV
Componentes de CCTV

•CAMARA Y LENTES
•MEDIOS DE TRANSMISION
•FUENTES DE ENERGIA
•EQUIPOS DE GRABACION
•MEDIOS DE VISUALIZACION
•ACCESORIOS
 CCTV
¿Que es una cámara?

La cámara es el componente que permite

capturar la imagen, convirtiendo la luz en una
señal electrónica llamada video.
 CCTV
Elemento Sensor
 CCTV

La cámara contiene el elemento sensor que capta la

imagen. Hay dos clases de elementos sensores:
-CCD (Charged Coupled Device)
-CMOS (Complementary Metal Oxide Semiconductor)
Ambos dispositivos convierten la luz en voltaje usando el
efecto fotovoltaico.
 CCTV
Formato
 CCTV

Terminología de las cámaras

 CCTV
¿Qué es la resolución?
• La resolución de una imagen indica la cantidad de detalles que puede
observarse en esta.

• Para saber cuál es la resolución de una cámara digital debemos conocer los
píxeles de ancho x alto a los que es capaz de obtener una imagen.

• Así una cámara capaz de obtener una imagen de 1920 x 1080 píxeles, tiene
una resolución de 1920x1080=2.073.600 píxeles, es decir 2 megapíxeles.
 CCTV

Tipos de Video Estandar

 PAL (Línea alterna de fase)

 Frecuencia de potencia: 50Hz, frecuencia de escaneo vertical 50Hz,
Frecuencia de cuadros: 25 fps.
 China, Rusia, Europa, Egito.

 NTSC (Comité Nacional del sistema de Televisión)

 Frecuencia de potencia: 60Hz, frecuencia de escaneo vertical: 60Hz,
frecuencia de cuadros: 30fps.
 Estados Unidos, Japón, Costa Rica.
CCTV
 CCTV
Lux

Esta es la medida usada para determinar la cantidad de luz

que es requerida para producir una imagen aceptable

Una cámara es mas sensible si requiere menos luxes para

entregar una señal de video
 CCTV
Color vs B/N (Día/Noche)

Ventajas del B&N

•Baja Iluminación
•Alta Resolución

Ventajas del Color

•Mejor Identificación
•Alta Definición
 CCTV
Color vs B/N
 CCTV
Dependiendo de la iluminación del ambiente se
pueden requerir distintos tipos de cámaras.
CCTV
CCTV
CCTV
 CCTV
AWC (Automatic White Control)
El AWC (Automatic White control) permite ajustar la
imagen basado en el nivel del color blanco. Cuando el
ajuste no es correcto, los objetos de ese color tienen un
tono azulado.
CCTV
CCTV
 CCTV
Función Día/Noche
La función DÍA NOCHE permite un alto rendimiento de la
cámara en condiciones de poca iluminación, la cámara
automáticamente cambia a B/N para tener mejor
sensibilidad
 CCTV
OSD (On screen display)
Visualización en pantalla del menú de la cámara
Permite realizar ciertas configuraciones
 CCTV

Lentes
 CCTV
DISTANCIA FOCAL DEL LENTE
De acuerdo a la distancia focal del lente se puede escoger
o ajustar de tal forma que se tenga la imagen deseada. Los
lentes vari focales permiten ajustar la distancia focal entre
un determinado rango
 CCTV
“Distancia Focal”: Cada lente es diseñado para proveer un
campo visual en particular. Entre más pequeño la distancia
en mm; más amplio es el campo visual.
 CCTV
Angulo de visión
CCTV
CCTV
 CCTV
Lentes Vari-Focal

-El mejor lente para llevar al lugar del trabajo.

-Se ajusta a la mayoría de las aplicaciones
-Provee vistas desde gran angular hasta Estándar
-Debe ser reenfocado después de cambiar la longitud focal
 CCTV
Lente fijo
 CCTV
•Ajuste Manual
•3.5 mm (gran angular) hasta 8 mm (standard)
•5 mm (gran angular) Hasta 50 mm (tele-foto)
•Auto-Iris
•Automáticamente se ajusta a los cambios de iluminación
 CCTV
Lente Zoom
•Proporciona longitud focal variable
•Se mantiene enfocado mientras cambia su longitud focal
•Generalmente tienen zoom motorizado / foco/ función
de iris. Que son controlados por un dispositivo
controlador de lente zoom.
 CCTV

Equipos de Grabación
 CCTV

XVR Grabador de video NVR Grabador de video IP

Penta-Híbrido
CCTV
 CCTV
Resolución Grabadores
 CCTV
TASA DE VISUALIZACIÓN (FPS)

 Número de cuadros a que se observa una señal de

video
 Entre mayor este número obtendremos un video más
fluido
 Tiempo real 30 fps.
 CCTV

CODEC DE VIDEO
 Algoritmo mediante el cual se efectúa compresión de una señal
de video (eliminando información redundante o despreciable).

 Codificadores más comunes y eficientes: H.264 y H265.

CCTV
 CCTV

Capacidad de almacenamiento
La capacidad de almacenamiento en
NVR y XVR depende de la cantidad
de discos y características
soportadas por los mismos.
Se recomienda utilizar discos
especiales para CCTV, los mismos
tienen un tiempo de vida y una
carga de trabajo mayor a los discos
convencionales.
 CCTV
Consideraciones para grabadores
• Cantidad de canales.
• Video que acepta y que graba.
• Acepta cámaras IP.
• Entradas/salidas de audio.
• Compresión.
• Interfaces de video.
• Resolución.
• Alarmas.
• Almacenamiento.
• Funciones IVS.
CCTV
 CCTV

CCTV IP
La tecnología actual nos permite
poder manejar tanto cámaras como
grabadores IP en una red de datos,
por esto es necesario conocer
algunos conceptos básicos de redes
para poder aplicarlos a la
configuración de equipos de CCTV
que se encuentran en una red LAN.
A continuación vamos a tratar
algunos de estos conceptos de redes:
 Dirección IP
La dirección IP es un conjunto de números que identifica, de
manera lógica y jerárquica, a un dispositivo en red
(computadora, laptop, teléfono inteligente, cámara o grabador)
que utilice el protocolo TCP/IP.
Ejemplo: 192.168.1.108 (ip por defecto en la mayoría de
dispositivos Dahua).
 Máscara de red

• La máscara de red es una combinación de bits que sirve para delimitar el

ámbito de una red de ordenadores. Su función es indicar a los dispositivos
qué parte de la dirección IP es el número de la red, incluyendo la subred, y
qué parte es la correspondiente al host.
• Mediante la máscara de red, un sistema (ordenador, puerta de enlace,
router, etc.) podrá saber si debe enviar un paquete dentro o fuera de la
subred en la que está conectado. Por ejemplo, si el router tiene la
dirección IP 192.168.1.1 y máscara de red 255.255.255.0, entiende que
todo lo que se envía a una dirección IP con formato 192.168.1.X, se envía
hacia la red local, mientras que direcciones con distinto formato de
dirección IP serán enviadas hacia afuera (Internet, otra red local mayor,
entre otros).
Tomado de: https://es.wikipedia.org/wiki/M%C3%A1scara_de_red
 Puerta de enlace

• El gateway o puerta de enlace es el dispositivo que actúa de interfaz

de conexión entre aparatos o dispositivos, y también posibilita
compartir recursos entre dos o más ordenadores.
• Su propósito es traducir la información del protocolo utilizado en
una red inicial, al protocolo usado en la red de destino.
• El gateway es normalmente un equipo informático configurado para
dotar a las máquinas de una red de área local (Local Area Network,
LAN) conectadas a él de un acceso hacia una red exterior,
generalmente realizando para ello operaciones de traducción de
direcciones de red (Network Address Translation, NAT).
• La dirección IP de Puerta de enlace a menudo se parece a
192.168.1.1.

Tomado de: https://es.wikipedia.org/wiki/Puerta_de_enlace

 DHCP/STATIC

La dirección IP puede cambiar muy a menudo debido a cambios

en la red, o porque el dispositivo encargado dentro de la red de
asignar las direcciones IP, decida asignar otra IP (por ejemplo,
con el protocolo DHCP). A esta forma de asignación de dirección
IP se le denomina también dirección IP dinámica (normalmente
abreviado como IP dinámica). Los sitios de Internet que por su
naturaleza necesitan estar permanentemente conectados,
generalmente tienen la necesidad de una dirección IP fija
(comúnmente, IP fija o IP estática).
 P2P
• La mayoría de firewall o cortafuegos bloquean todo el tráfico que se
origina en Internet hacia la red local, y permiten todo el tráfico que
va desde la red local hacia Intenet. Por esto, si el equipo de destino
está en una red local con un router que da conexión a Internet a
todos los equipos de la red, deberíamos redirigir un puerto del
exterior hacia el puerto e IP local del equipos al que deseamos
conectar. Con una conexión P2P esto no es necesario, sólo se debe
habilitar para que el equipo se registre en los servidores del
fabricante o proveedor para poder conectarnos en remoto desde
nuestro ordenador, smartphone o tablet tan sólo introduciendo los
datos de identificación de nuestro grabador o cámara IP.
• Al activar la conexión P2P, lo que estamos haciendo es registrar
nuestro equipo en un servidor que almacena la dirección IP pública
de nuestro grabado y el puerto UDP público que origina la conexión
hacia este servidor.
 LAN/WAN
Se conoce como red LAN (siglas del inglés: Local Área Network,
que traduce Red de Área Local) a una red informática cuyo
alcance se limita a un espacio físico reducido, como una casa, un
departamento o a lo sumo un edificio.
Una red de área amplia, o WAN (Wide Area Network en inglés),
es una red de computadoras que une varias redes locales,
aunque sus miembros no estén todos en una misma ubicación
física.
 PoE
La alimentación a través de Ethernet (Power over Ethernet, PoE)
es una tecnología que incorpora alimentación eléctrica a una
infraestructura LAN estándar. Permite que la alimentación
eléctrica se suministre a un dispositivo de red (switch, punto de
acceso, router, teléfono o cámara IP, etc) usando el mismo cable
que se utiliza para la conexión de red.

Información tomada de: https://www.tecnoseguro.com/faqs/electronica/que-es-poe

 ePoE
La tecnología Dahua ePoE logra la transmisión a larga distancia de
señales de potencia, video, audio y control de más de 800 metros a
10Mbps, o 300 metros a 100Mbps a través de Cat5 o cable coaxial
mediante el uso de la modulación avanzada de codificación 2D-PAM3.
La tecnología Dahua ePoE ofrece una nueva forma de lograr la
transmisión a larga distancia entre cámaras IP y conmutadores de red.
Permite diseños de sistemas de vigilancia más flexibles, mejora la
confiabilidad y ahorra costos de construcción y cableado.
 CCTV

Medios de Visualización
 CCTV

Monitores
• Alta Resolución

• Trabajo 24/7

• Variedad de entradas (VGA,

HDMI, BNC)

• Bajo consumo energético

 CCTV
DMSS
Las aplicaciones gDMSS e iDMSS son las aplicaciones gratuitas de los sistemas
operativos Androi e iOS para la visualización remota de los grabadores.
 CCTV
SmartPSS
La visualización remota o local también se puede realizar desde una PC utilizando el
programa SmartPSS
 CCTV
Video-Wall
Para sistemas profesionales de videovigilancia se recomienda la visualización, en la
central de monitoreo, a través de sistemas de video-wall
 CCTV

Medios de Transmisión
 CCTV
Medios de Transmisión

 Cable Coaxial
 Par trenzado
 Fibra óptica
 Inalámbrico
 CCTV

 Cable coaxial RG-59.

A: Cubierta protectora de plástico
B: Malla de cobre
C: Aislante
D: Núcleo de cobre
 Parámetros:
 Impedancia, CCTV 75ohm. (**NO 50 o 93 ohm **)
 Tipo RG (Radio Guide) RG59, RG6 y RG11
 Conectores BNC
 CCTV
Par Trenzado (UTP)
 Balun (BALanced and Unbalanced)
 Transforma señales eléctricas desbalanceadas a
balanceadas.
 Desbalanceado: señal y referencia.
 Balanceado: señales iguales opuestas.
 Balun pasivos y activos
 CCTV
Fibra Óptica
 CCTV
Inalámbrica
 CCTV

Fuentes de Energía
 CCTV
Control Centralizado Adaptador 12V DC
 CCTV

Accesorios
y
Otros dispositivos
 CCTV

Los accesorios son el complemento del armado básico del sistema, y sus
características dependen del tipo de instalación que se deba hacer, cantidad
de cámaras, monitores y otros equipos.

No debe menospreciarse el papel que juegan los accesorios, su calidad debe

ser adecuada, pues la experiencia señala que el sistema total puede fallar
por el componente más pequeño o que consideramos de poca importancia.
 CCTV
Rotulo
Conectores de
alimentación

Extensor VGA
 CCTV
Se les invita a complementar el material de estudio con los siguientes videos:

https://www.youtube.com/watch?v=Y1MchV7v4D4

https://www.youtube.com/watch?v=IGpMg_JFeNg

https://www.youtube.com/watch?v=6CyU-e1T4bI
 CCTV

IMPORTANTE

La información suministrada en este documento es propiedad de IntradeABC SA.

No está permitido compartir o divulgar esta información con terceros sin su
respectiva autorización.
