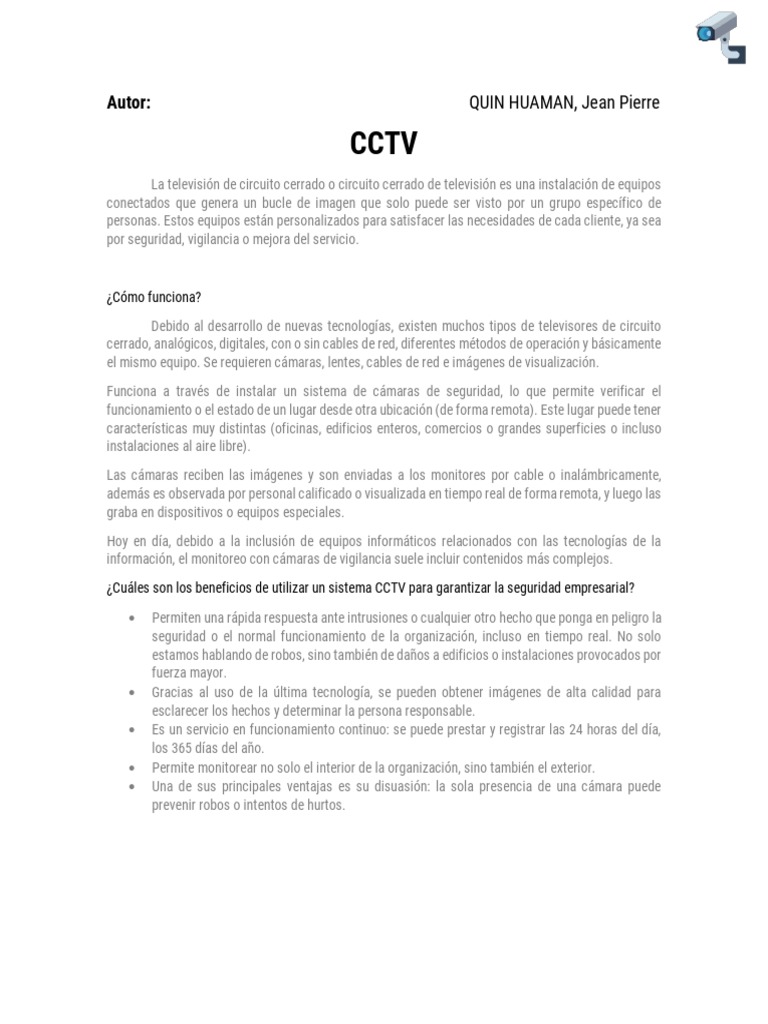

Autor: QUIN HUAMAN, Jean Pierre

CCTV
La televisión de circuito cerrado o circuito cerrado de televisión es una instalación de equipos
conectados que genera un bucle de imagen que solo puede ser visto por un grupo específico de
personas. Estos equipos están personalizados para satisfacer las necesidades de cada cliente, ya sea
por seguridad, vigilancia o mejora del servicio.

¿Cómo funciona?

Debido al desarrollo de nuevas tecnologías, existen muchos tipos de televisores de circuito

cerrado, analógicos, digitales, con o sin cables de red, diferentes métodos de operación y básicamente
el mismo equipo. Se requieren cámaras, lentes, cables de red e imágenes de visualización.

Funciona a través de instalar un sistema de cámaras de seguridad, lo que permite verificar el

funcionamiento o el estado de un lugar desde otra ubicación (de forma remota). Este lugar puede tener
características muy distintas (oficinas, edificios enteros, comercios o grandes superficies o incluso
instalaciones al aire libre).

Las cámaras reciben las imágenes y son enviadas a los monitores por cable o inalámbricamente,
además es observada por personal calificado o visualizada en tiempo real de forma remota, y luego las
graba en dispositivos o equipos especiales.

Hoy en día, debido a la inclusión de equipos informáticos relacionados con las tecnologías de la
información, el monitoreo con cámaras de vigilancia suele incluir contenidos más complejos.

¿Cuáles son los beneficios de utilizar un sistema CCTV para garantizar la seguridad empresarial?

• Permiten una rápida respuesta ante intrusiones o cualquier otro hecho que ponga en peligro la
seguridad o el normal funcionamiento de la organización, incluso en tiempo real. No solo
estamos hablando de robos, sino también de daños a edificios o instalaciones provocados por
fuerza mayor.
• Gracias al uso de la última tecnología, se pueden obtener imágenes de alta calidad para
esclarecer los hechos y determinar la persona responsable.
• Es un servicio en funcionamiento continuo: se puede prestar y registrar las 24 horas del día,
los 365 días del año.
• Permite monitorear no solo el interior de la organización, sino también el exterior.
• Una de sus principales ventajas es su disuasión: la sola presencia de una cámara puede
prevenir robos o intentos de hurtos.
¿Y cuál es el objetivo de utilizar un sistema CCTV?

El uso de sistemas de televisión de circuito cerrado permite supervisar y controlar de forma más eficaz
a los transeúntes. El soporte del sistema inteligente para esta tarea hace que sea muy simple,
requiriendo solo una pequeña cantidad de personal y reduciendo los costes de contratar personal de
seguridad.

COMPONENTES BASICOS

CAMARAS: Las cámaras son aquellos dispositivos que capturan imágenes de lugares protegidos.

MONITOR: El monitor es un componente externo que nos permite ver las imágenes tomadas por la
cámara.

MEDIO DE TRANSMISION: Se refiere al método de transmisión de imágenes, que puede ser a través de
cable coaxial, par trenzado de cobre o fibra óptica (los dos últimos se utilizan a menudo en sistemas
de cámaras de red).

GRABADOR DE VIDEO: Ya sea analógicas DVR (grabador de video digital) o por IP NVR (Networking
Video Recorder).
CAMARAS:

TIPOS DE CAMARAS

• Cámaras cube (Para el interior)

• Cámaras de caja (Para interior)

• Cámaras bullet (Para exterior)

 • Cámaras domo (Para interior y exterior)

Calidad de imagen

Un tema importante es comprender la calidad de las imágenes de la cámara que recibiremos del equipo
instalado. En función de si es analógico, IP, HDS DI (Full HD) y HDS CVI (High Definition Video), aquí te
dejo una pequeña tabla de resumen comparativo de las características más comunes:

Características de las cámaras analógicas con conexión CCTV

• Necesitan una instalación completa porque es necesario cablearlos.

• El cableado envía una señal al panel de control.
• Cuanto mayor sea la distancia del cableado entre la cámara y la central, peor será la calidad
de la imagen.
• No se pueden suprimir, pero son susceptibles a daños físicos, aunque cortar o manipular el
cable activará una alarma.
Características de las cámaras IP

Estamos hablando de cámaras inalámbricas que funcionan conectándose a Internet, así que:

• No requieren instalación de cableado, pero requieren una conexión a Internet.

• Se pueden controlar a través de un teléfono móvil o una computadora.
• Pueden suprimirse.
• Si se pierde la conexión a Internet, no estarán disponibles.

Cámaras de seguridad interiores

Existen muchos tipos de cámaras de seguridad para interiores; debido a que son más baratas
y fáciles de usar e instalar, los tipos de cámaras de seguridad en interiores se utilizan usualmente en
hogares o pequeñas empresas donde se suele utilizar cuando el presupuesto es limitado. En este
tipo, encontramos cámaras IP de cubo (o cubo) y cámaras de caja, nombradas por sus formas. Si son
cámaras inalámbricas, como ya he dicho, no se requiere instalación de cableado, y se pueden
controlar fácilmente gracias a una aplicación móvil.

Cámaras de seguridad exteriores

Por su parte, podemos distinguir dos tipos de cámaras de seguridad para exteriores en
función de sus formas; cámaras tipo bala y cámaras domo (aunque estas últimas también se pueden
instalar en interiores). Estas cámaras suelen ser más caras porque deben estar fabricadas con
materiales que puedan soportar el mal tiempo. Además, las cámaras domo normalmente instaladas
en el techo se dividen en cámaras domo convencionales (visión unidireccional) y domo PTZ (que
pueden girar 360 ° horizontalmente y 180 ° verticalmente).

Entre las cámaras de seguridad para exteriores, encontramos que las cámaras antivandálicas se
instalan en lugares con gran afluencia de personas, su función es evitar robos o asaltos, y de recoger
evidencias para que sirvan como pruebas a las autoridades competentes y así determinen a las
personas involucradas sobre los actos delictivos. Son muy comunes en centros comerciales,
estacionamientos, discotecas, vías públicas, hospitales, etc.
MONITORES:

Los monitores en CCTV son uno de los elementos más importantes en un sistema de circuito cerrado
de televisión, ya que proporcionan información en tiempo real desde las cámaras y equipos de
vigilancia de seguridad. Gracias a los monitores especialmente diseñados, las señales digitales de las
cámaras deben convertirse en imágenes visuales. Estos monitores CCTV son mejores que los
monitores normales que admiten HDMI o VGA. Los monitores para CCTV están diseñados y equipados
con conectores BNC para conectar monitores y cámaras.

TIPOS:

• Monitores LED

• Monitores LCD

• Monitores TFT

Todos estos tipos de monitores proporcionan conectores adecuados para diversos equipos de
vigilancia, como cámaras de circuito cerrado de televisión (CCTV), DVR y grabadoras de video de alta
definición.

Pero en realidad no es obligatoriamente necesario comprar monitores diseñados para la

monitorización de cámaras de vigilancia, también se puede optar por un monitor de escritorio ósea un
monitor de PC, porque en teoría la tecnología para mostrar señales de video es la misma. Sin embargo,
los monitores de PC no tienen los puertos de entrada necesarios que se pueden utilizar para cámaras
de circuito cerrado de televisión (CCTV). En este caso, se suelen utilizar puertos HDMI, VGA o
DisplayPort y se requieren accesorios adicionales como adaptadores y convertidores.
RESOLUCIÓN

La resolución de la pantalla debe ser al menos un 40% mayor que la resolución máxima de la cámara
que se va a mostrar. Este estándar se aplica tanto a los sistemas analógicos (TVL) como a los sistemas
totalmente digitales (píxeles horizontales multiplicados por verticales).

Por ejemplo, si tengo cámaras de 380TVL y 520TVL, tengo que tomar la resolución máxima y aumentar
el margen en un 40%. Por lo tanto, estas cámaras se deben ver en un monitor de al menos 870TVL.
MEDIOS DE TRANSMISIÓN

Cuando la longitud es mayor que la distancia permitida del cable, existe una variedad de métodos de
transmisión de imágenes.

Sistema de transmisión de video a través de par trenzado.

Es un tipo especial de transformador que se puede conectar a la salida "no balanceada" como una
cámara, mientras que los otros extremos finalmente se conectan a un par trenzado. Se necesita un
segundo balun para volver a la entrada no balanceada del monitor. Pueden ser receptores o
transmisores. Permiten que los datos controlen el domo.
Sistema de transmisión de video a través de fibra óptica.

El equipo de transmisión de fibra óptica se puede utilizar en varias aplicaciones, pero es muy útil para
la transmisión a larga distancia. Consisten en sistemas de transmisión que proporcionan transmisión
de datos y video de alta calidad a través de cables de fibra óptica monomodo / multimodo para mejorar
el rendimiento de los sistemas de televisión de circuito cerrado. Dado que el transmisor de video es luz
infrarroja transmitida a través de un cable de fibra óptica no conductor, la señal no se ve afectada por
interferencias de radiofrecuencia (o RFI), bucles de tierra, interferencias electromagnéticas (o EMI) y
cruces. El funcionamiento sin perturbaciones garantiza un servicio fiable.

Sistemas de Transmisión vía radio Wireless.

Sistema WiMAX, WIFI, etc. Transmisión punto a punto. La solución inalámbrica consta de un transmisor
y un receptor. El primero es digitalizar el video de la cámara. Si es una cámara domo, los datos se
transmiten a través de múltiples bandas de radiofrecuencia sin licencia. El receptor es responsable de
decodificar la señal y luego convertirla en una señal analógica nuevamente para que pueda procesarse
para verla en un monitor y enviarse a una grabadora o matriz.
Sistemas de Transmisión IP.

Con el pleno desarrollo del video y la grabación digital en la actualidad, la gente ha hecho muchos
esfuerzos para transmitir y almacenar datos digitales de la manera más eficiente posible y para obtener
el rendimiento requerido a un precio más bajo.

El software de administración de video ip permite grabar, monitorear, administrar de forma remota, ver
múltiples puntos al mismo tiempo, administrar eventos, ver usando dispositivos móviles y acceder a
otros tipos de aplicaciones opcionales

GRABADOR DE VIDEO

DVR Y NVR

Hay cuatro componentes básicos de un sistema de videovigilancia:

1. Captura de imagen a través de la cámara

2. Transmisión de imágenes
3. Almacenamiento
4. Gestión de video

CARACTERISTICAS SYSTEM NVR SYSTEM DVR

Captura de imagen Cámara IP Cámara Analógica
Almacenamiento NVR, Disco duro, Cámara DVR
Gestión Software instalado en Desde el DVR
cualquier PC o desde NVR
Transmisión Lan, Wlan, Internet Cable coaxial
SISTEMA DVR

Cada cámara instalada debe tener una entrada analógica. La resolución de la imagen depende del
grado de digitalización de la señal de video compuesta producida por el DVR y de las condiciones
técnicas de la cámara (lente, iris fijo o automático, balance de blancos, control de ganancia, WDR,
etc.). La transmisión se realiza mediante cable coaxial.

Es el DVR el que limita la cantidad de fps (cuadros por segundo) que generará video digital para ser
transmitido y grabado. El DVR se puede comprimir mediante software o hardware.

El DVR se puede conectar a la red, lo que permite ver las grabaciones desde cualquier PC conectado a
él. Los datos en formato digital se comprimen en los formatos de compresión más habituales (MPEG,
MPEG4 y H-264), y su método de transmisión es el mismo que en la instalación de CCTV IP.

SISTEMA NVR

La transmisión de toda la información se realiza a través de la red IP. La resolución y la calidad de

imagen son muy superiores a las de las cámaras analógicas. Por ejemplo, el sistema NVR puede
detectar movimiento multizona y utilizarlo como zoom digital en la visualización y grabación.

Todos sus componentes se pueden configurar y administrar en cualquier parte del mundo, es decir,
puede visualizar imágenes de video en tiempo real y ver videos de forma remota. El sistema NVR
utiliza cableado de red estructurado y adopta tecnología Ethernet.

Finalmente, es importante planificar la integración o expansión del equipo desde el principio. A

diferencia de los análogos, las alarmas contra incendios, video porteros o el control de acceso se
pueden integrar fácilmente en los sistemas IP.

EXTRA:

Recomendaciones de las mejores de cámaras según mi punto de vista:

Hay muchas marcas en el mercado que ofrecen sistemas DVR y NVR, como Epcom, Hikvision, Ubiquiti
Networks, AXIS, Provision ISR, Dahua, D-Link, Qian, Meriva Technology, GHIA, etc.

Pero para mí las que más destacan en el mercado y las que se utiliza hoy día son: Dahua y Hikvision.

Espero con esta guía ayudarte a saber qué cámara de vigilancia comprar e implementarlo en una
organización o ya sea en tu hogar.
