UNIVERSIDAD TECNICA DE ORURO

FACULTAD NACIONAL DE INGENIERIA

CARRERA DE INGENIERIA MECANICA -
ELECTROMECANICA

PROYECTO FINAL
ELEMENTOS DE MAQUINAS II – MEC3263
d=120mm
Eje (I)

n=990rpm

Eje (III)
fs=1,4

i=3

Eje (II)

Mt=1,2 (kN-m)
D=300mm
Tamizador

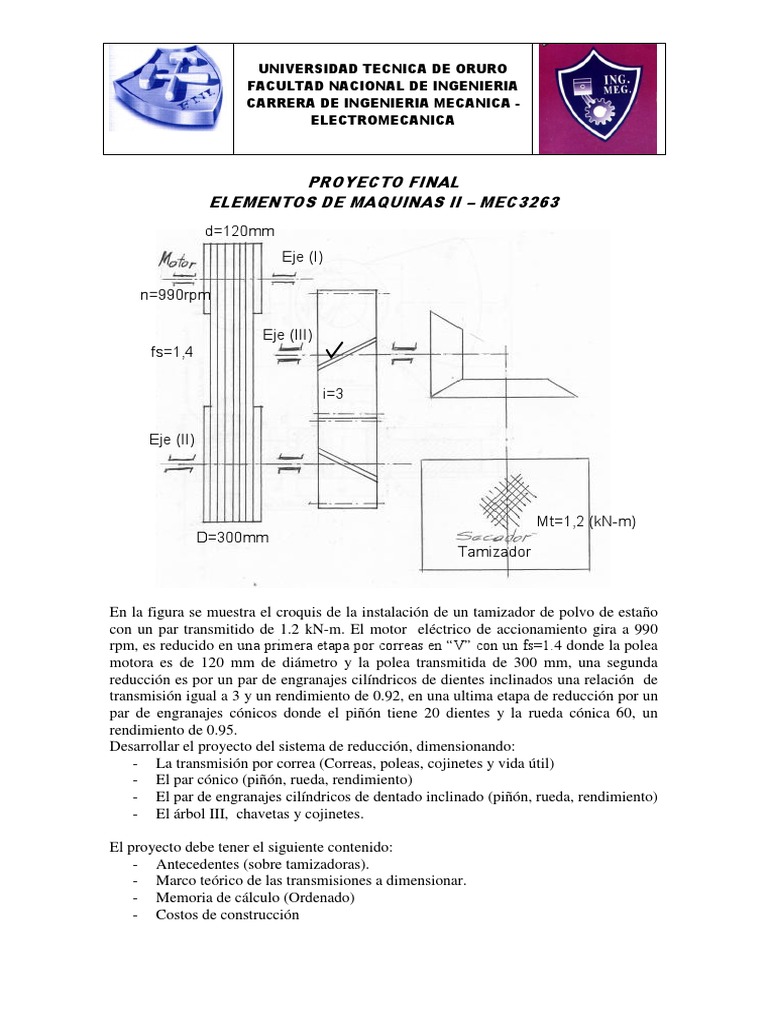

En la figura se muestra el croquis de la instalación de un tamizador de polvo de estaño

con un par transmitido de 1.2 kN-m. El motor eléctrico de accionamiento gira a 990
rpm, es reducido en una primera etapa por correas en “V” con un fs=1.4 donde la polea
motora es de 120 mm de diámetro y la polea transmitida de 300 mm, una segunda
reducción es por un par de engranajes cilíndricos de dientes inclinados una relación de
transmisión igual a 3 y un rendimiento de 0.92, en una ultima etapa de reducción por un
par de engranajes cónicos donde el piñón tiene 20 dientes y la rueda cónica 60, un
rendimiento de 0.95.
Desarrollar el proyecto del sistema de reducción, dimensionando:
- La transmisión por correa (Correas, poleas, cojinetes y vida útil)
- El par cónico (piñón, rueda, rendimiento)
- El par de engranajes cilíndricos de dentado inclinado (piñón, rueda, rendimiento)
- El árbol III, chavetas y cojinetes.

El proyecto debe tener el siguiente contenido:

- Antecedentes (sobre tamizadoras).
- Marco teórico de las transmisiones a dimensionar.
- Memoria de cálculo (Ordenado)
- Costos de construcción
 UNIVERSIDAD TECNICA DE ORURO
FACULTAD NACIONAL DE INGENIERIA
CARRERA DE INGENIERIA MECANICA -
ELECTROMECANICA

- Planos (de conjunto y de detalle sólo de los elementos que se dimensionan).

El proyecto debe entregarse el miércoles 23 del presente.

Oruro, diciembre de 2020

Ing. Alberto Garnica Salguero

DOCENTE DE MEC3263
INGENIERIA MECANICA- ELECTROMECANICA
