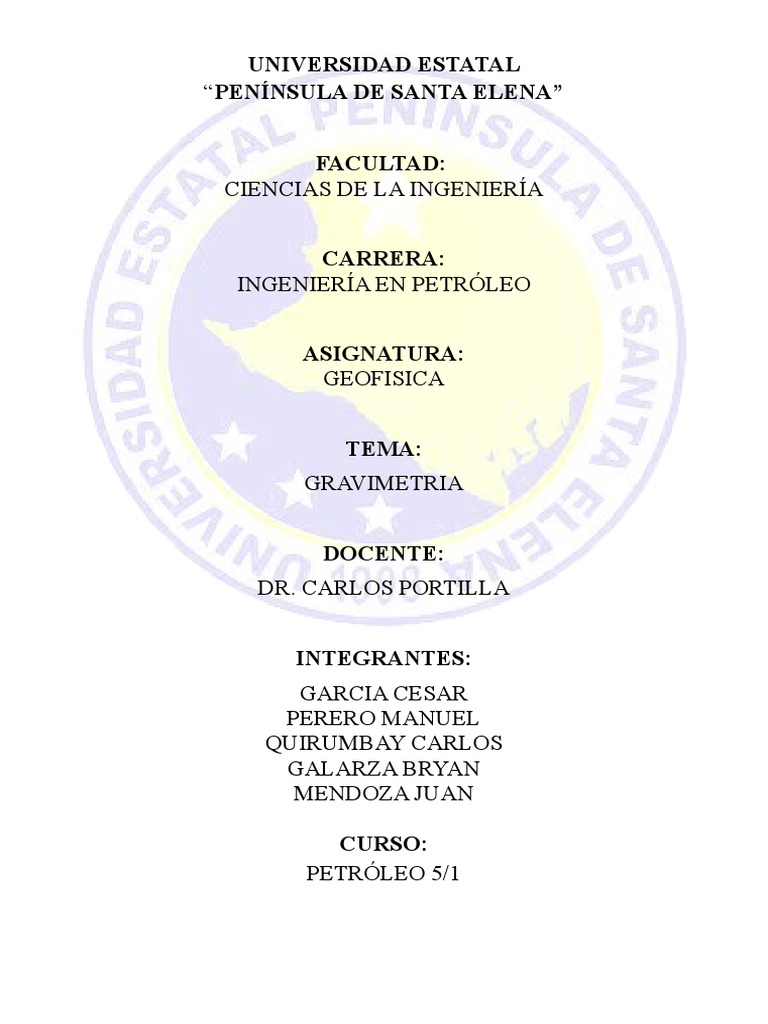

UNIVERSIDAD ESTATAL

“PENÍNSULA DE SANTA ELENA”

FACULTAD:
CIENCIAS DE LA INGENIERÍA

CARRERA:
INGENIERÍA EN PETRÓLEO

ASIGNATURA:
GEOFISICA

TEMA:
GRAVIMETRIA

DOCENTE:
DR. CARLOS PORTILLA

INTEGRANTES:
GARCIA CESAR
PERERO MANUEL
QUIRUMBAY CARLOS
GALARZA BRYAN
MENDOZA JUAN

CURSO:
PETRÓLEO 5/1
 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA
FACULTAD DE CIENCIAS DE LA INGENIERIA
CARRERA DE INGENIERÍA EN PETRÓLEO

INTRODUCCION
A causa de que un objeto sobre la superficie terrestre es atraído por la masa de la Tierra,
el Método de Exploración o Prospección Gravimétrica permite detectar variaciones en
la densidad de materiales bajo la superficie, midiendo la gravedad e interpretando los
valores registrados.

Pero aquí se nos presenta una aparente dificultad si consideramos la magnitud de las
variaciones que medimos. El valor medio de la gravedad de la Tierra es casi constante,
es del orden de los 980 cm/seg2, y para que podamos detectar los cambios de densidad
que mencionamos, es necesario que midamos 10-5 de este valor. No obstante, esto es
posible, pero requiere instrumentos muy sensibles.

El cálculo del efecto que producen las masas de densidad y formas variables no es tan

complicado, sí en cambio, el hecho de que distintas configuraciones de forma y

densidad,

producen idénticos valores de gravedad observada.

Dada esta particularidad, es un método de prospección que detecta fundamentalmente

grandes estructuras de carácter regional, y tratándose de pequeños yacimientos de
minerales, el requisito será un fuerte contraste de densidad y una buena información
geológica de base.

Generalmente se lo complementa con otros métodos geofísicos, sirviendo como de

reconocimiento previo a la sísmica para prospección petrolífera.
 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA
FACULTAD DE CIENCIAS DE LA INGENIERIA
CARRERA DE INGENIERÍA EN PETRÓLEO

OBJETIVO GENERAL:
Generar una base de datos mediante datos generados al azar, con el fin de automatizar el
acceso a ella, además de apoyar en la depuración y análisis de la información
gravimétrica.

OBJETIVOS ESPECÍFICOS:

 Crear una base de datos gravimétricos y evaluarlas con el software.

 Apoyar al grupo de estudiantes con el proyecto a ejecutar.
 Ordenar, catalogar y depurar datos de gravimetría preexistentes para su posterior
evaluación..
 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA
FACULTAD DE CIENCIAS DE LA INGENIERIA
CARRERA DE INGENIERÍA EN PETRÓLEO

ANTECEDENTES
El método gravimétrico fue aplicado inicialmente en la prospección petrolífera en los
Estados Unidos y en el golfo de México con el objetivo de localizar domos de sales, que
potencialmente albergan petróleo. Luego se buscaron estructuras anticlinales con este
método. El fin del siglo 19 el húngaro Roland von EÖTVÖS desarrolló la balanza de
torsión llamada según él, que mide las distorsiones del campo gravitatorio causadas de
cuerpos de densidades anómalas enterrados en el subsuelo como de domos de sal o
cuerpos de cromita, por ejemplo. En 1915 y 1916 se emplearon la balanza de torsión de
EÖTVÖS en el levantamiento de la estructura de un campo petrolífero ubicado en
Egbell en la Checoslovaquia antigua. En 1917 SCHWEIDAR levantó un domo de sal ya
conocido ubicado cerca de Hanigsen en Alemania por medio de una balanza de torsión
y la estructura deducida y predicha a partir de esos estudios fue confirmada luego por
sondeos.

La ley de la gravitación universal fue descubierta por Isaac Newton. De acuerdo con el
mito, se dice que su inquietud por el hecho de que las cosas caigan al suelo se generó
cuando una manzana cayó sobre su cabeza. La ley de la gravitación universal fue
publicada en 1686 en su obra “Mathematical Principies of Natural Philosophy”. Esta
ley se enuncia de la siguiente manera: “Toda partícula material del universo atrae a
cualquier otra partícula con fuerza directamente proporcional al producto de sus masas e
inversamente proporcional al cuadrado de la distancia que las separa” La gravimetría
consiste en la medición del campo de gravedad. Se utiliza cuando el objeto de estudio es
el campo de gravedad o las variaciones de densidad, las cuales son responsables de la
variación del campo. Es un método muy importante en la búsqueda de minerales e
hidrocarburos. El método gravimétrico hace uso de campos de potencial natural igual al
método magnético y a algunos métodos eléctricos. Una anomalía de gravedad se define
como la variación de los valores medios de la gravedad con respecto a la gravedad
normal después de haber aplicado las correcciones necesarias. La anomalía de aire libre
resulta de las correcciones de la influencia de mareas, el error del instrumento de
medición, la latitud y la altura. La anomalía de Bouguer se obtiene aplicando todas las
correcciones anteriormente mencionadas.
 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA
FACULTAD DE CIENCIAS DE LA INGENIERIA
CARRERA DE INGENIERÍA EN PETRÓLEO

MARCO TEORICO

CALCULO DE ANOMALIAS GRAVIMETRICAS

Para obtener las Anomalías Gravimétricas, se deben hacer diferentes correcciones a los
datos obtenidos en campo (reducción de datos), consistentes fundamentalmente en los
siguientes aspectos:

a. Por estación, se dejan tres lecturas, de tal manera que tengan variaciones máximas de
+- 0.003 mgal, adicionalmente se tiene en cuenta la información suministrada por el
equipo del REJ (Reject: rechazo) y los valores de inclinación en X y Y para la
selección.

b. Se hacen correcciones por ciclo o diarias, y por diferentes días para las bases
consideradas, de tal forma que cada estación base tenga siempre el mismo valor de
gravedad relativa.

c. Se ajustan los valores de gravedad de las diferentes estaciones, al valor de gravedad

absoluto de la estación utilizada como referencia. En este caso, se uso la estación del
IGAC NP24CW1, identificada en los listados como estación 6000 y ubicada en la
iglesia de Guachucal. Hecho este ajuste, se tienen valores de gravedad observada.

d. Se organizan los datos de las estaciones por líneas de medición de acuerdo con la
distribución geográfica de la red en la zona de estudio, como punto básico para su
ingreso posterior al programa Geosoft. Se organiza el archivo maestro de gravimetría,
con información de coordenadas de las estaciones (X, Y, Z), lecturas de gravedad
hechas en campo, valores de gravedad observada para cada estación, con el fin de
proceder a efectuar los demás cálculos que lleven a obtener las anomalías gravimétricas,
particularmente la Anomalía de Bouguer Total.
 UNIVERSIDAD ESTATAL PENÍNSULA DE SANTA ELENA
FACULTAD DE CIENCIAS DE LA INGENIERIA
CARRERA DE INGENIERÍA EN PETRÓLEO

Gravimetría: La gravimetría es un actor importante en la definición de un sistema

físico dependiente del campo de gravedad, dicho sistema permite a las diferentes
comunidades el análisis de fenómenos globales asociados al campo de gravedad
terrestre como lo son, las variaciones del nivel medio del mar redistribución de masas
entre océanos, continentes y el interior terrestre, deformación de la corteza vertical entre
otros.

La aplicación de los valores de gravedad con el proceso de nivelación geométrica,

permiten el cálculo de números geopotenciales “C”, con este valor de “C” podemos
hallar de diferentes maneras las alturas físicas (dinámicas, normales y ortométricas),
teniendo en cuenta la aplicación de la gravedad normal.

Altura Física: Altura determinada por medio de métodos de nivelación clásicos

teniendo en cuenta correcciones gravimétricas en el terreno de interés, con el fin de
referir las alturas a una superficie física.

Gravímetro: Un dispositivo utilizado para medir la aceleración de la gravedad, o

más específicamente, las variaciones producidas en el campo gravitacional entre dos o
más puntos.
Los sensores de gravedad pueden dividirse en dos categorías: Absolutos (Digitales) y
relativos (Análogos); Un gravímetro absoluto mide el valor local de la gravedad cada
vez que realiza una medición mientras que un gravímetro relativo mide la diferencia en
la gravedad entre dos mediciones. Para fines exploratorios es suficiente emplear
instrumentos relativos. Los instrumentos absolutos son más costosos, de mayor tamaño,
requieren mayor tiempo para lograr mediciones precisas y requieren de mayor
conocimiento y habilidad para su empleo que los instrumentos relativos.

Circuito (Loop): La construcción básica para la medida de la gravedad es el diseño

y ejecución del circuito. Este procedimiento es necesario para eliminar
computacionalmente la deriva del gravímetro; también proporciona observaciones
redundantes en las estaciones
