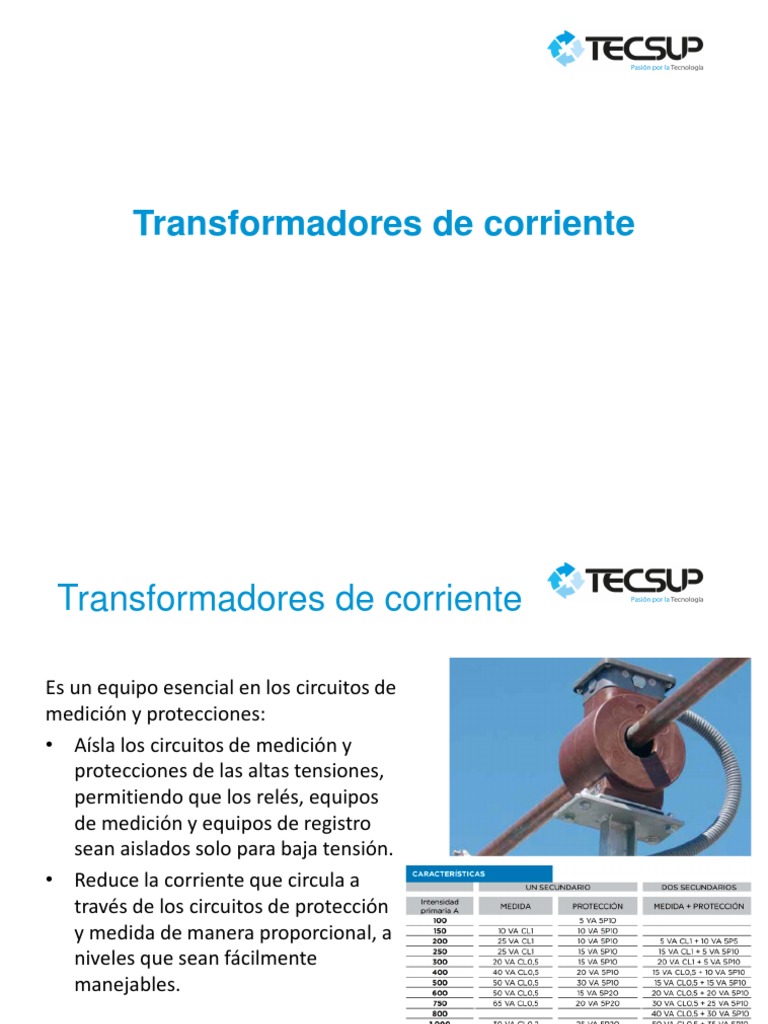

Transformadores de corriente

Transformadores de corriente

Es un equipo esencial en los circuitos de

medición y protecciones:
• Aísla los circuitos de medición y
protecciones de las altas tensiones,
permitiendo que los relés, equipos
de medición y equipos de registro
sean aislados solo para baja tensión.
• Reduce la corriente que circula a
través de los circuitos de protección
y medida de manera proporcional, a
niveles que sean fácilmente
manejables.
Transformadores de protección
CT uso interior
CT uso exterior a 66 kV
con tres núcleos secundarios
Relación de transformación (TR)

Transformer Ratio = Primary Current

_____________________
Secondary Current

Primary Current Secondary Current

(100 amps) (5 amps)

100 = 100:5 or 20:1

___
5
6
GE Multilin
Instrument Transformers, Inc.
Polaridad
Direction of
Secondary Current
Direction of
Primary Current
S2 X1 IEEE Secondary
S1 Polarity
Primary IEEE H1 IEC
Marks
Polarity
Marks IEC P1

Remember:
Primary current into “polarity” =
Secondary current out of “polarity” 7
GE Multilin
Instrument Transformers, Inc.
 Direction of
Polaridad Secondary Current

S2
X1 IEEE Secondary
S1 Polarity
Primary IEEE H1 IEC
Marks
Polarity
Marks IEC P1

Direction of
Remember: Primary Current

Primary current into “non-polarity” =

Secondary current out of “non-polarity” 8
GE Multilin
Instrument Transformers, Inc.
Conexión típica a relé

9
GE Multilin
Instrument Transformers, Inc.
 Transformador corriente
Protección
Transforma la corriente del primario a 1 o 5 A Se pueden conectar relés en serie
secundarios. a los núcleos del CT.
Define la posición del relé

En el nivel de transmisión, cada

protección principal está
conectado a un núcleo CT
separado (redundancia), por ejem.
87BB y 21
Transformadores de corriente
Principio, relación de transformación y polaridad
12
 Normas

De acuerdo con la norma IEC 61869-2: 2012 los valores

nominales primarios son los siguientes:
• 10 – 12,5 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 75 A, y sus
múltiplos decimales.

De acuerdo con la norma ANSI C57.13: 2016 los valores

nominales primarios son los siguientes:
• 10 – 15 – 25 – 40 – 50 – 75 – 100 – 200 - 400 – 600 - 800
– 1200 – 1500 – 2000 – 3000 – 4000 – 5000 – 6000 –
8000 – 12000 A.
 TC - medida
IEC
Presentan 2 condiciones fundamentales:
1. Precisión adaptada a la aplicación para la INORMAL de utilización.
2. Proteger los aparatos en caso de corrientes de defecto.

Clase de precisión: determina el error admisible en fase y en módulo en

una extensión del 5 % al 120 % de la corriente primaria asignada.

Clases de precisión normalizadas son: 0,1 – 0,2 – 0,5 – 1 – 3 – 5

• Las clases 0,5 y 1 son las utilizadas en la mayoría de los casos
• La clase 0,2 es utilizada para contadores patrón
• Las clases 0,1 - 3 - 5 no se utilizan en media tensión
 TC - medida
IEC

• Una precisión de 0.2 significa un error máximo del 0.2% a la

corriente nominal.
• También se tiene la clase de precisión extendida, la cual significa
que el error se garantiza en un rango de corriente y no solo para la
corriente nominal, por ejemplo:
0.2 s significa un error máximo del 0.2% para una corriente entre
el 20% y 120% de la corriente nominal.
• La norma IEC 61869-2 define las clases de precisión limitando los
errores tanto en magnitud como en ángulo, tal como se muestra en
la Tablas siguientes.
 TC – medida
Clases de precisión de medida norma IEC 61869-2
 TC – medida
Clases de precisión de medida norma IEC 61869-2
 TC
Aplicación
1. Medida de corriente: para protección o
medida.
2. Propiedad de mantener la linealidad de
precisión de la medida ante regímenes de
funcionamiento superiores a su rango de
medida.
Los TC de protección pueden mantener su
linealidad ante corrientes superiores a la
nominal de primario, del orden de 5 a 15
veces su corriente de primario.
Los TC de medida mantienen su linealidad
hasta un 20% de la corriente de primario.
3. Los transformadores de protección tienen
un rango de error del orden de un 5% a un
10%, en cambio los de medida tienen un
rango de error entre un 0,2% y 3%.
Linealidad de transformadores de
protección y medida
 TC Protección
Desempeño en estado estable – IEC 61869-2
 TC Protección
Desempeño en transitorio – IEC 61869-2
 TC – medida
Clases de precisión de medida norma ANSI C57.13
TC Protección – IEC
TC Protección – IEC
 Ejemplo
TC – protección IEC
• Características: 100/1 A 15 VA 5P10
• Corriente primaria asignada (Ipn): 100 A
• Corriente secundaria asignada (Isn): 1 A
• Potencia de precisión: 15 VA
• Clase de precisión: 5P
• Factor límite de precisión (FPL o Fs): 10

• Para una potencia prevista de 15 VA en 1 A, el error máximo en la corriente

secundaria será:
• Inferior al 1% en Ipn = 100 A (ver tabla), en el secundario sería (Isn · 1%) = 1
A · 1% = ± 0,01 A
• Inferior al 5% en (Ipn · FLP) = 100 A · 10 = 1000 A (ver tabla 2), en el
secundario sería (Isn · 10 · 5%) = 1 A · 10 · 5% = ± 0,5 A

• La corriente en el secundario estaría comprendida entre 9,5 y 10,5 A para

una corriente primaria de 1000 A (10 veces Ipn).
 Ejemplo
TC – protección IEC

• El factor límite de
precisión (Fs) depende
del tamaño de la carga.

• A menor carga, mayor

será el Fs.
TC Protección – ANSI
IEEE CT Relay Accuracy

Standard Relay Accuracy Classes

C or T100
C or T200
C or T400 What do these mean?

C or T800

34
GE Multilin
Instrument Transformers, Inc.
IEEE CT Relay Accuracy

Relay class (C or T___ ) designates minimum

secondary terminal volts…
At 20 times rated current
Without exceeding 10% ratio error
Into a maximum specified burden

Now that everyone is totally confused

let’s look at some simple examples … 35
GE Multilin
Instrument Transformers, Inc.
 CT CLASSIFICATION for RELAYING

Protection Class CT’s - Must supply 20 times rated current

Format 10 C 400

Accuracy Voltage at 20 times CT

Letter
T = Determined by test
C = Calculated
K = Calculated
L = Low internal secondary impedance
H = High internal secondary impedance
36
GE Multilin
Instrument Transformers, Inc.
 IEEE CT Relay Accuracy
C or T100 example
Secondary current
100 amps (20 x 5)
X1
X2

Terminal Volts = 100

Burden of
Devices ()
Primary current Total Ext
24,000 amps Burden
(20 x 1200) CT 1.0 
Burden of
1200:5 Leads ()
C or T100
Terminal Volts = (20 times rated) (Total external burden)
100 Volts = (100 amps) (1.0  ) 37
GE Multilin
Instrument Transformers, Inc.
 IEEE CT Relay Accuracy
C or T200 example
Secondary current
X1
100 amps (20 x 5)
X2

Terminal Volts = 200

Burden of
Devices ()
Primary current Total Ext
24,000 amps Burden
(20 x 1200) CT 2.0 
Burden of
1200:5 Leads ()
C or T200

Terminal volts = (20 times rated) (Total external burden)

200 Volts = (100 amps) (2.0  ) 38
GE Multilin
Instrument Transformers, Inc.
 IEEE CT Relay Accuracy
Standard IEEE CT Burdens (5 Amp)
(Per IEEE Std. C57.13-1993)

Application Burden Impedance VA @ Power

Designation (Ohms) 5 amps Factor

Relaying B1 1 25 0.5
B2 2 50 0.5
B4 4 100 0.5
B8 8 200 0.5

39
GE Multilin
Instrument Transformers, Inc.
 IEEE CT Relay Accuracy
Excitation curve includes
voltage required to overcome
internal resistance (DCR) of CT.
Approximately 32 volts.

10% ratio error = (20 x 5) (10%)

= (100) (0.10)
= 10 amps

How many terminal volts

would you estimate
this CT can produce?
40
GE Multilin
Instrument Transformers, Inc.
CT Burden Calculation
How do we calculate this?

X1 Secondary current
X2
Primary Burden of
Current Devices ()
Total
Burden ZT
CT Burden of
Leads ()
41
GE Multilin
Instrument Transformers, Inc.
CT Burden Calculation

ZT = RCT + RL + ZB
ZT = Total burden in ohms (vector summation of
resistance and inductance components)
RCT = CT secondary resistance in ohms @75 deg C (DCR)
RL = Resistance of leads in ohms (Total loop distance)
ZB = Device impedance in ohms

Assumption: 3 phase CTs are “Y” connected

42
GE Multilin
Instrument Transformers, Inc.
GE Multilin Electronic Relay Burden

VA = VI V= IR, So 0.2 = I*I*R.

43
.2/25 = .008 ohms GE Multilin
Instrument Transformers, Inc.
 100:5 C.T. Secondary Winding Resistance = .062 ohm
Resistance of Cable from C.T. to Relay and back = .1 ohms
Resistance of Relay Coil = .02 ohms
Total Resistance = .182 ohms

.062 .02

.1

If we have a fault of 2,000 amps and the C.T. ratio is 100:5 then the C.T.
secondary current is 100 amps. Therefore we must be able to produce a total
voltage of 100 amps x .182 ohms = 18.2 Volts. To prevent CT saturation,
select a CT with a knee point above 18.2 Volts.

44
GE Multilin
Instrument Transformers, Inc.
 780-102 is a 1000 to 5 CT, Class C100
1000:5 C.T. Secondary Winding Resistance = .32 ohm
Resistance of Cable from C.T. to Relay and back = .1 ohms
Resistance of Relay Coil = .008 ohms
Total Resistance = .428 ohms

.32 .008

.1

If we have a fault of 20,000 amps and the C.T. ratio is 1000:5 then the C.T.
secondary current is 100 amps. Therefore we must be able to produce a total
voltage of 100 amps x .428 ohms = 42.8 Volts. To prevent CT saturation,
select a CT with a knee point above 42.8 Volts.
What happens if the fault current is 35,000 amps?

45
GE Multilin
Instrument Transformers, Inc.
Factors Influencing CT Accuracy
Frequency
“Low frequency” and “High accuracy” are not friends!!

Current Ratio
“Low ratio” and “high accuracy” are not friends!!

Burden
“High burden” and “High Accuracy” are not friends!!

46
GE Multilin
Instrument Transformers, Inc.
Tips for Avoiding CT Saturation
Use higher ratio CTs
Use separate set of high ratio CTs for high fault current
tripping
Reduce secondary burden
Select low burden relays & meters
Distribute single phase burdens among phases
Increase size of secondary leads
Reduce length of secondary leads
Use “step down” auxiliary CTs
47
GE Multilin
Instrument Transformers, Inc.
TC Protección – ANSI
