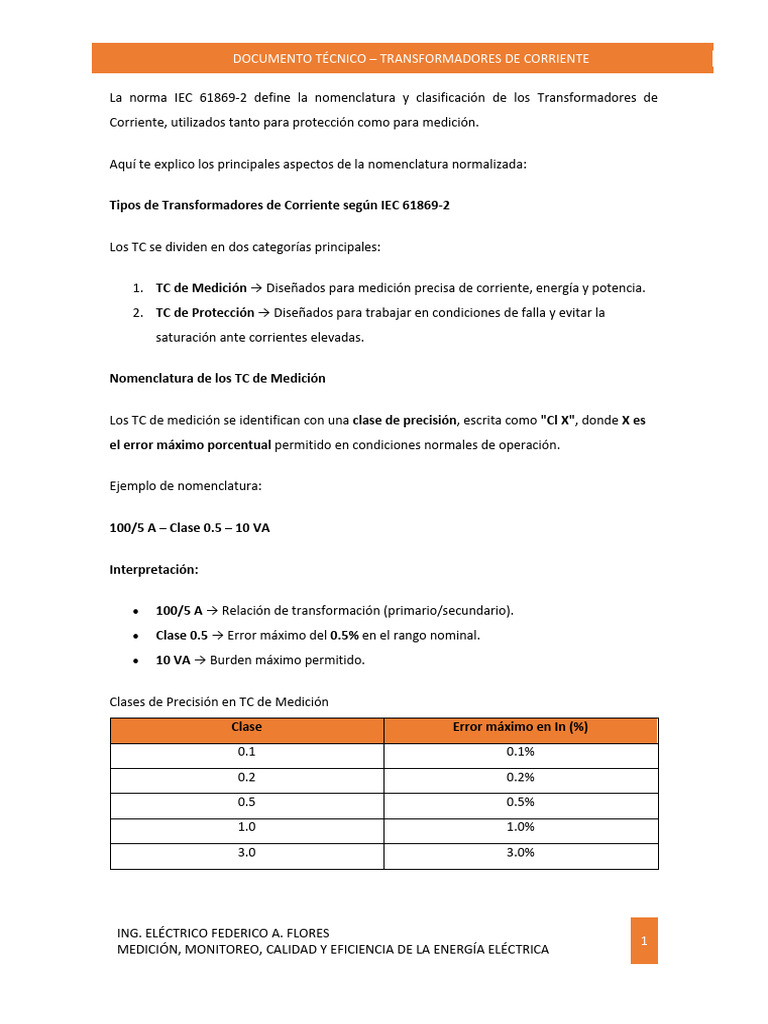

DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
La norma IEC 61869-2 define la nomenclatura y clasificación de los Transformadores de
Corriente, utilizados tanto para protección como para medición.
Aquí te explico los principales aspectos de la nomenclatura normalizada:
Tipos de Transformadores de Corriente según IEC 61869-2
Los TC se dividen en dos categorías principales:
1. TC de Medición → Diseñados para medición precisa de corriente, energía y potencia.
2. TC de Protección → Diseñados para trabajar en condiciones de falla y evitar la
saturación ante corrientes elevadas.
Nomenclatura de los TC de Medición
Los TC de medición se identifican con una clase de precisión, escrita como "Cl X", donde X es
el error máximo porcentual permitido en condiciones normales de operación.
Ejemplo de nomenclatura:
100/5 A – Clase 0.5 – 10 VA
Interpretación:
• 100/5 A → Relación de transformación (primario/secundario).
• Clase 0.5 → Error máximo del 0.5% en el rango nominal.
• 10 VA → Burden máximo permitido.
Clases de Precisión en TC de Medición
Clase Error máximo en In (%)
0.1 0.1%
0.2 0.2%
0.5 0.5%
1.0 1.0%
3.0 3.0%
ING. ELÉCTRICO FEDERICO A. FLORES
1
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
Usos principales:
• Clase 0.1 y 0.2: Aplicaciones de facturación de energía (alta precisión).
• Clase 0.5 y 1.0: Medición de sistemas eléctricos (uso general).
• Clase 3.0: Aplicaciones menos exigentes.
Nomenclatura de los TC de Protección
Los TC de protección están diseñados para operar correctamente bajo altas corrientes de falla.
Su nomenclatura tiene la forma XPY, donde:
• X → Error porcentual permitido a carga nominal.
• P → Indica que es un TC de protección.
• Y → Accuracy Limit Factor (ALF), indica cuántas veces la corriente nominal puede
manejar antes de saturarse.
Ejemplo de nomenclatura:
100/5 A – 5P10 – 15 VA
ING. ELÉCTRICO FEDERICO A. FLORES
2
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
Interpretación:
• 100/5 A → Relación de transformación.
• 5P10 →
o 5% de error en la corriente nominal.
o Puede soportar hasta 10 veces la corriente nominal antes de saturarse.
• 15 VA → Burden máximo permitido.
Clases de Precisión en TC de Protección
Clase Error máximo en In (%) ALF típico
5P10 5% 10
5P20 5% 20
10P10 10% 10
10P20 10% 20
Usos principales:
• 5P10 y 5P20: Protección de sobrecorriente.
• 10P10 y 10P20: Protección menos precisa, pero resistente a sobrecargas extremas.
ING. ELÉCTRICO FEDERICO A. FLORES
3
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
Nomenclatura de TC de Protección de Relé Diferencial
Para protección diferencial y de distancia, los TC deben mantener una respuesta lineal hasta
corrientes muy altas. Se clasifican como Clase TP, con subdivisiones:
Clase Descripción
TPX Lineal, sin limitación de tiempo de magnetización.
TPY Lineal, con limitación de tiempo de magnetización.
TPZ Especialmente diseñada para baja remanencia.
Usos principales:
• TPX: Protección diferencial de barras o líneas.
• TPY: Protección de distancia en líneas de transmisión.
• TPZ: Protección en sistemas donde la saturación debe minimizarse.
Conclusión
• Los TC de medición están diseñados para minimizar errores y evitar remanencia.
• Los TC de protección pueden manejar sobrecorrientes sin saturarse.
• Los TC de protección diferencial requieren alta linealidad para evitar distorsiones en
sistemas sensibles.
ING. ELÉCTRICO FEDERICO A. FLORES
4
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
¿Qué es el Burden de un transformador de corriente?
El Burden de un Transformadores de Corriente (CT, TI o TC), es la carga total que el mismo debe
alimentar en su circuito secundario. Se expresa en VA (voltamperios) y depende de la
impedancia de los dispositivos conectados en el secundario, como relés de protección,
medidores, cables y borneras.
Conceptos clave del Burden:
Definición formal
Es la potencia aparente que el TC puede suministrar a su circuito secundario sin
superar su error de medición especificado.
Componentes del Burden
• Impedancia de los dispositivos conectados: Relés, medidores o analizadores de
redes.
• Resistencia e inductancia de los cables de conexión: Cuanto más largos y delgados
sean los cables, mayor será la impedancia.
Expresión del Burden
Se especifica en VA para una corriente secundaria nominal, por ejemplo:
• 10 VA, 5P10 (para protección)
• 5 VA, Cl 0.5 (para medición)
Aquí, 10 VA y 5 VA son los burden máximos permitidos antes de que los TC excedan su
precisión garantizada.
Importancia del burden adecuado
• Si el Burden es muy alto: Puede causar una caída excesiva de tensión en el
secundario, lo que afecta la precisión del TC.
• Si el Burden es muy bajo: Puede provocar una sobreexcitación del núcleo,
aumentando los errores de medición y calentamiento del TC.
ING. ELÉCTRICO FEDERICO A. FLORES
5
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
DOCUMENTO TÉCNICO – TRANSFORMADORES DE CORRIENTE
Ejemplo de cálculo del Burden
Supongamos un TC de 100/5 A, con un cable de 10 metros (resistencia de 0.1 Ω por fase) y un
relé con impedancia de 0.2 Ω:
Corriente secundaria nominal:
5𝐴
Resistencia total del circuito:
0.1 𝛺 (𝑐𝑎𝑏𝑙𝑒 𝑖𝑑𝑎) + 0.1 𝛺 (𝑐𝑎𝑏𝑙𝑒 𝑣𝑢𝑒𝑙𝑡𝑎) + 0.2 𝛺 (𝑟𝑒𝑙é) = 0.4 𝛺
Caída de tensión en el secundario:
𝑉 = 𝐼 ∗ 𝑅 = 5𝐴 ∗ 0.4𝛺 = 2𝑉
Burden total:
𝑆 = 𝑉 ∗ 𝐼 = 2𝑉 ∗ 5𝐴 = 10𝑉𝐴
Si el TC está especificado para 10 VA, estamos en el límite de su capacidad. Si este burden se
excede, el TC podría saturarse y afectar la medición.
ING. ELÉCTRICO FEDERICO A. FLORES
6
MEDICIÓN, MONITOREO, CALIDAD Y EFICIENCIA DE LA ENERGÍA ELÉCTRICA
